ＯＮＫＹＯ　Ｔ４５５　修理記録

平成１３年１２月１２日到着　１２月３０日完了

A．　修理前の状況 　受信出来ず。 B．　原因 　調整、ＴＲ（トランジスター）、ＩＣ不良。 Ｃ．　修理状況 　ＦＭ　ＲＦ回路、トラッキング、ＩＦ回路、ＭＰＸ回路修理・調整 　ランプ交換　、一部ＬＥＤに交換する。 　配線手直し、補強 Ｄ．　使用部品 　ＩＣ　　　　　　　　　　　　　１個 　ＴＲ（トランジスター）　　　５個 　電球　　　　　　　　　　　　３個 　ＬＥＤ　　　　　　　　　　　　３個 　抵抗　　　　　　　　　　　　４個 Ｅ．　修理費　　１９，５００円　　　＜＜通常修理＞＞＜＜通常修理＞＞　＆＜＜オーバーホール修理＞＞の違いは此方参照

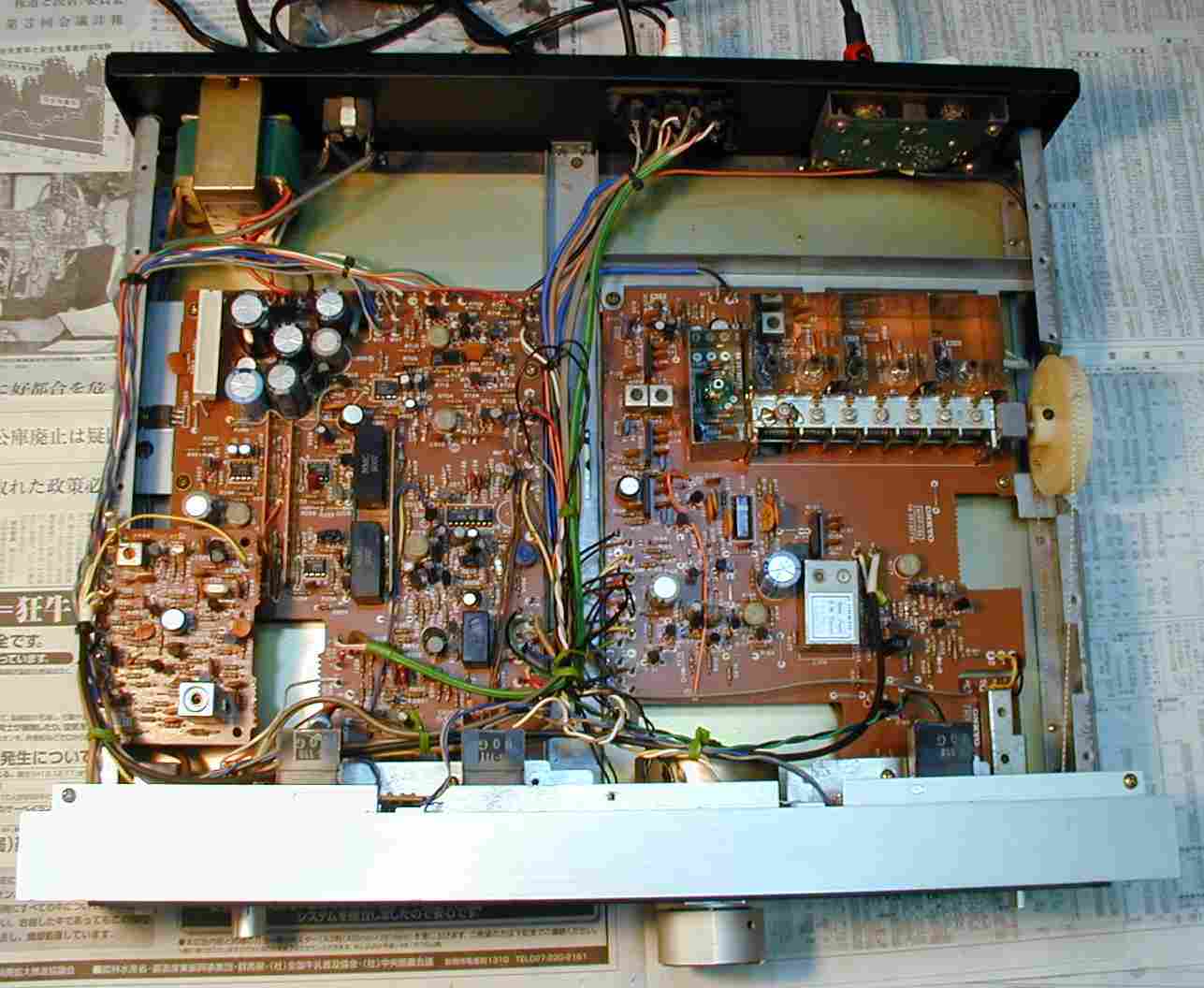

１．　上蓋を開けた所。

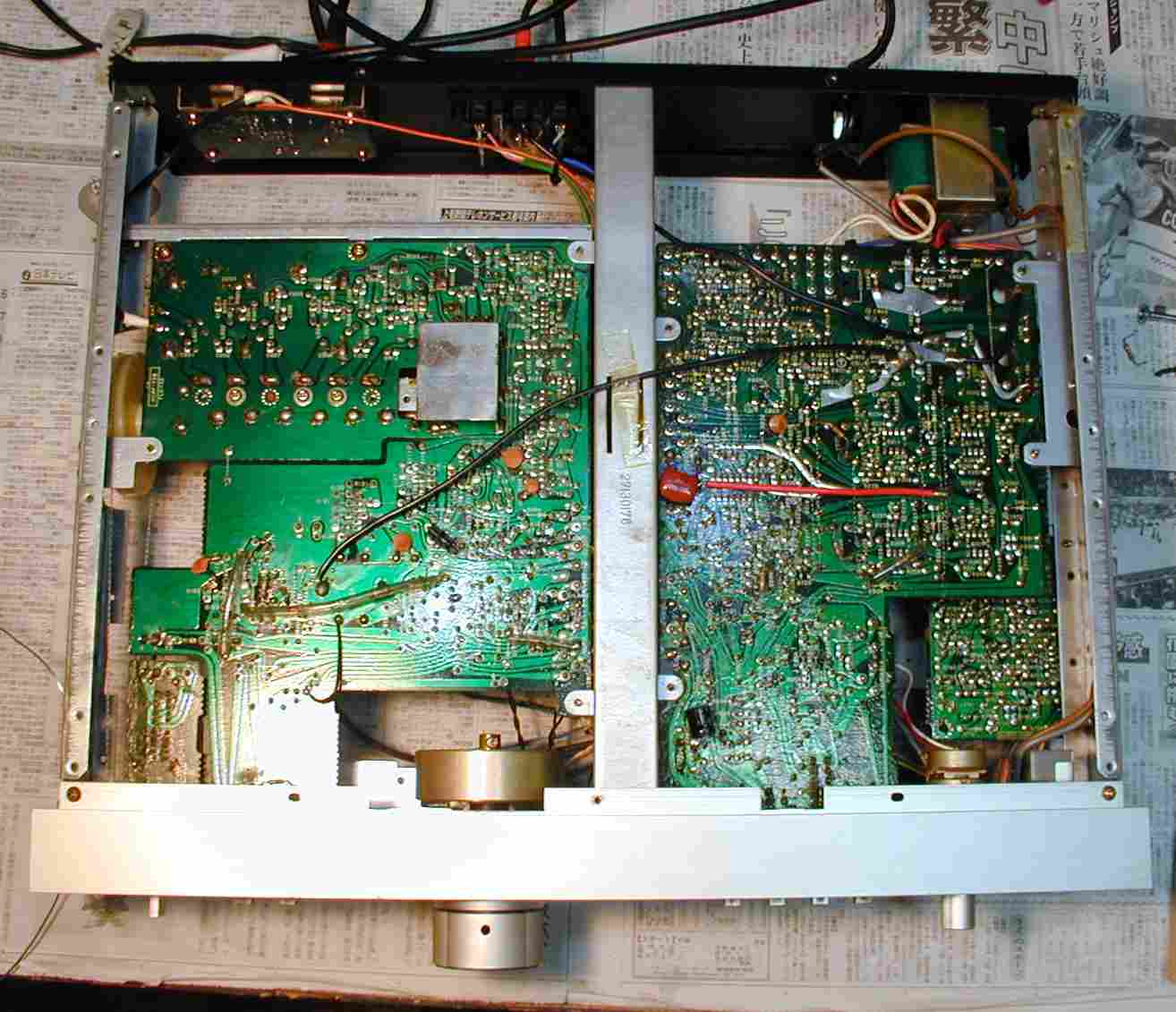

２．　下蓋を開けた所。

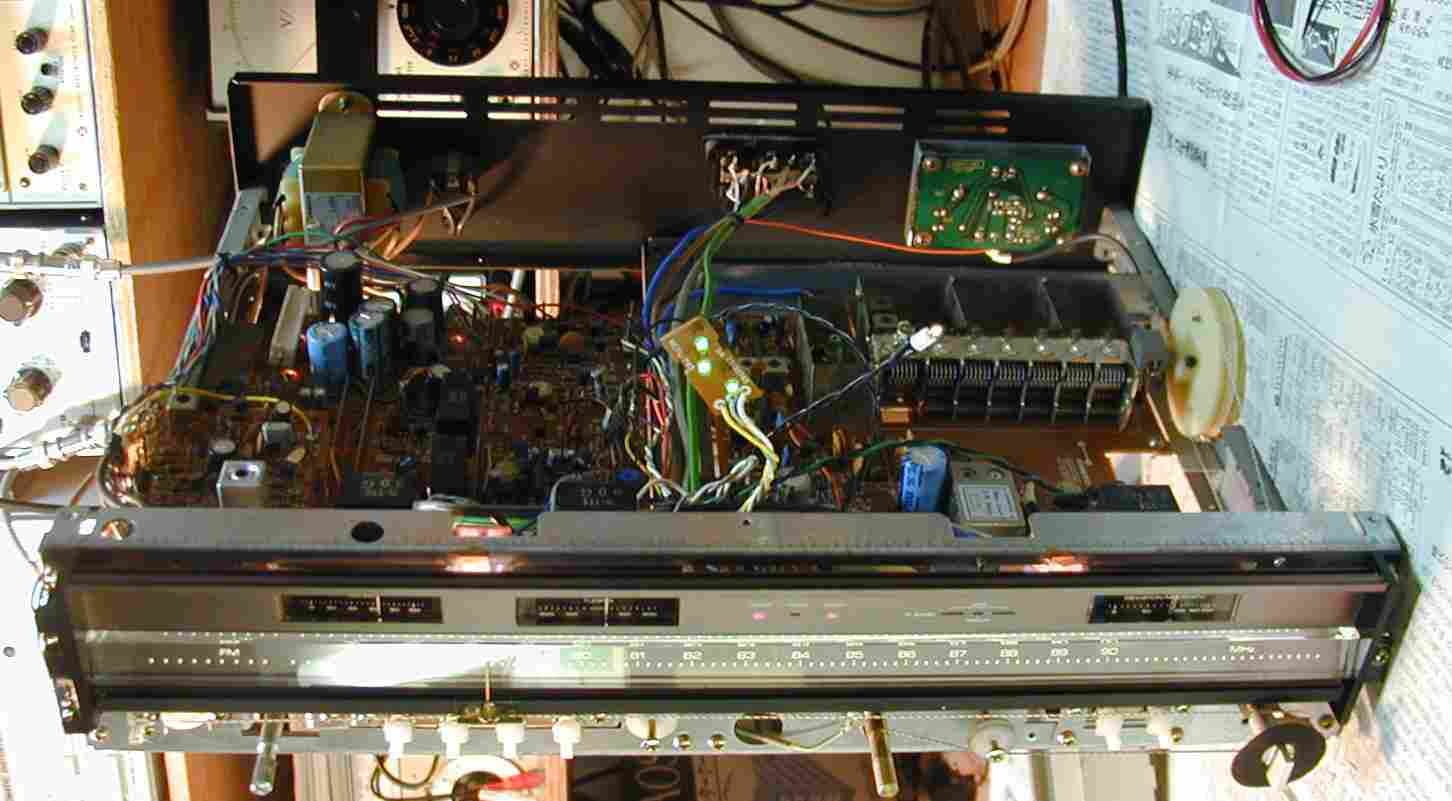

３．　狭い表示なので、切れた電球をＬＥＤに交換する

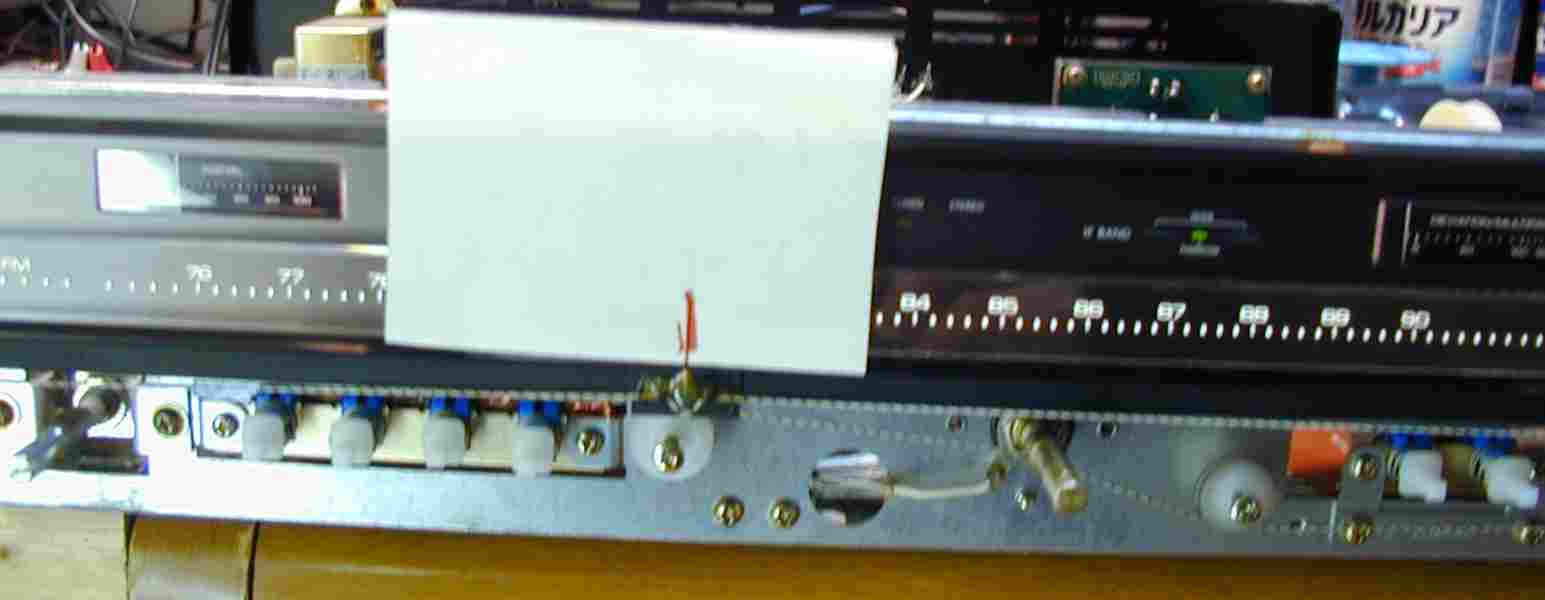

４．　ついでに色あせた指針に色を差す。

５．　ＦＥＴ、ＴＲ（トランジスター）交換

６．　感度／トラッキング調整、約２０ｄＢ（１００倍）上がる。

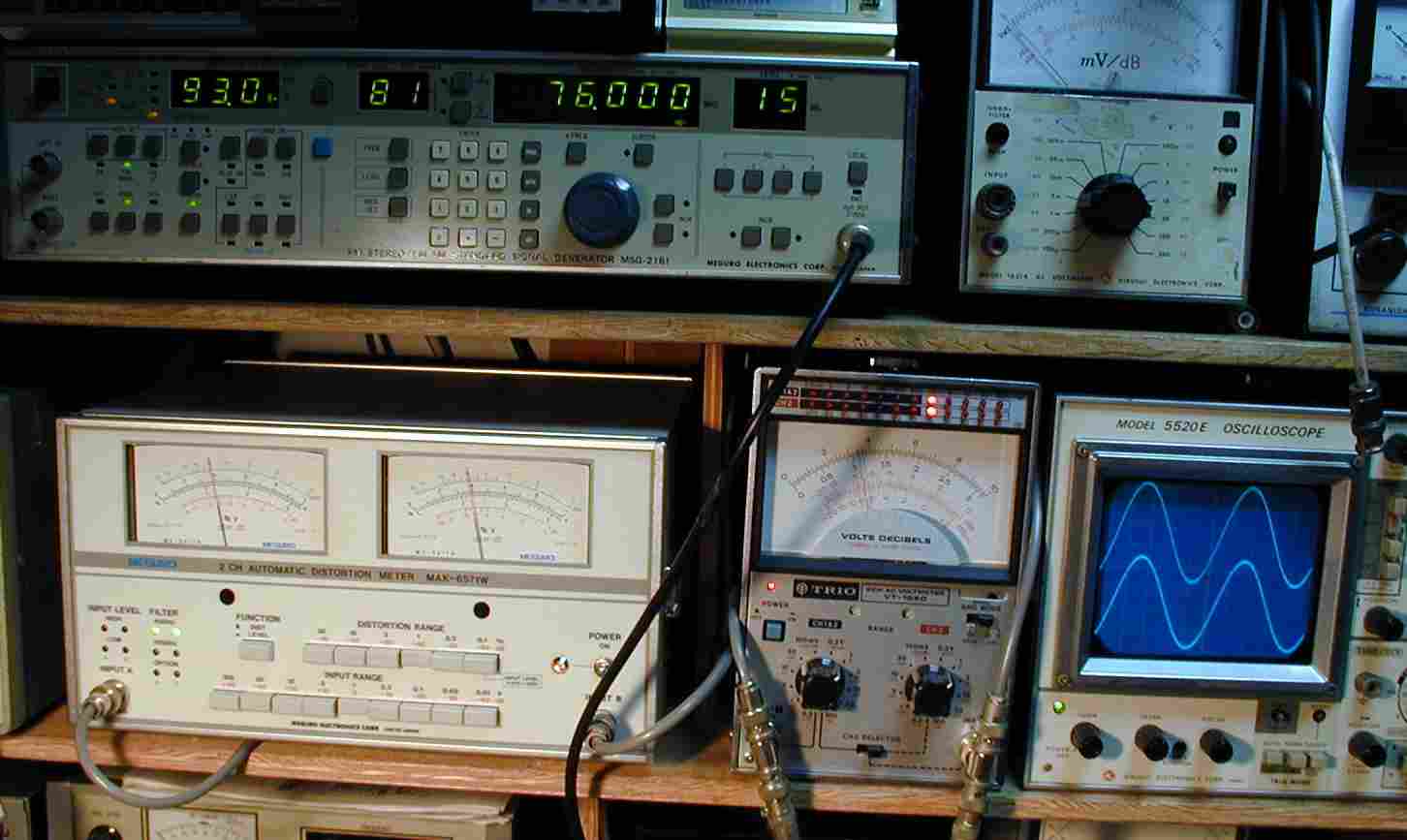

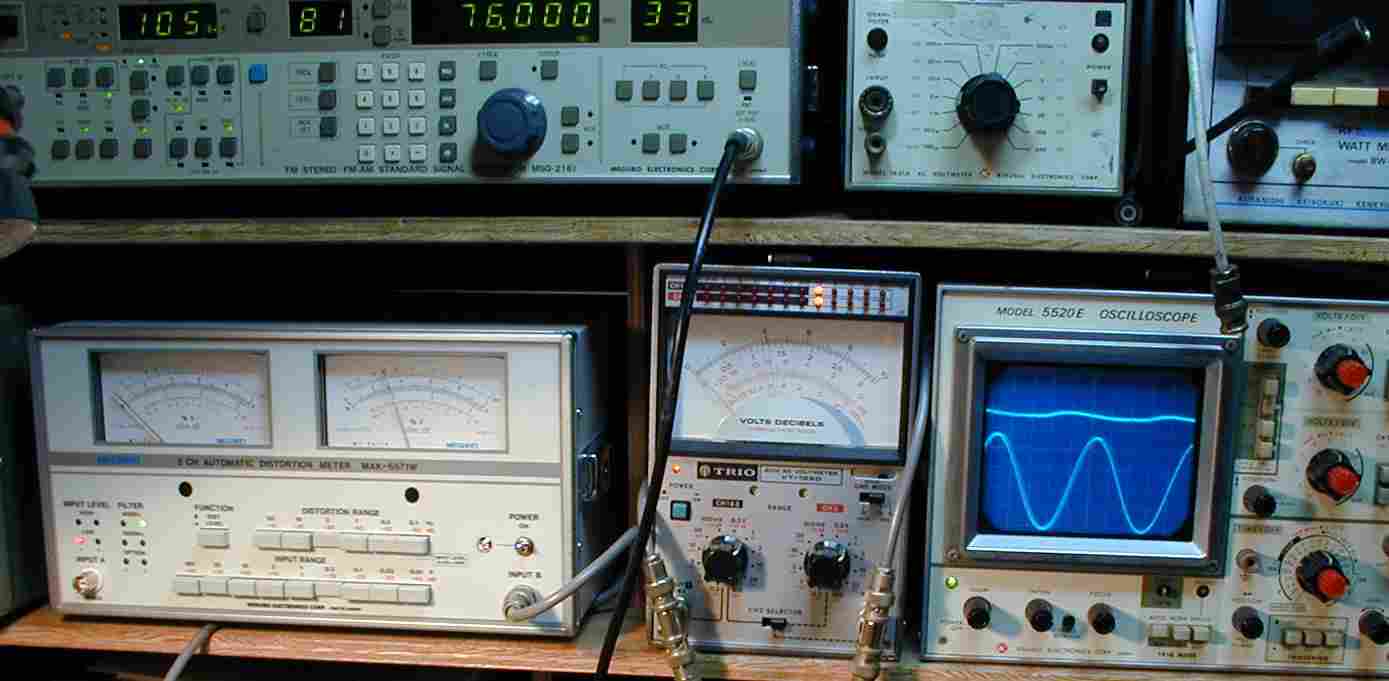

７．　モノラル受信感度、感度１５ｄＢ、歪み率０．３％、十分な感度

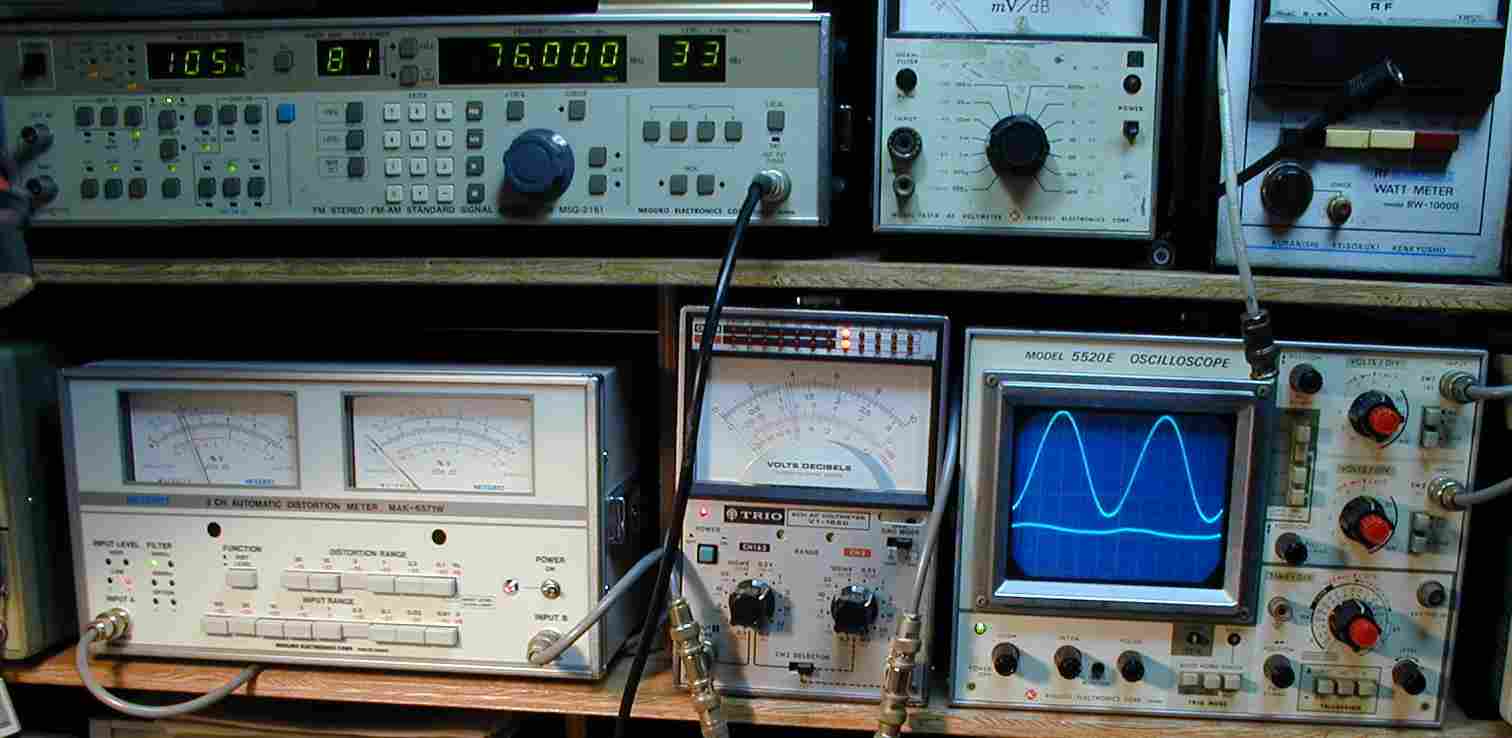

８．　ステレオ　Ｒ（右）チャネル受信、感度３０ｄＢ、歪み率０．９％。

９．　ステレオ　Ｌ（左）チャネル受信、感度３０ｄＢ、歪み率０．９％。

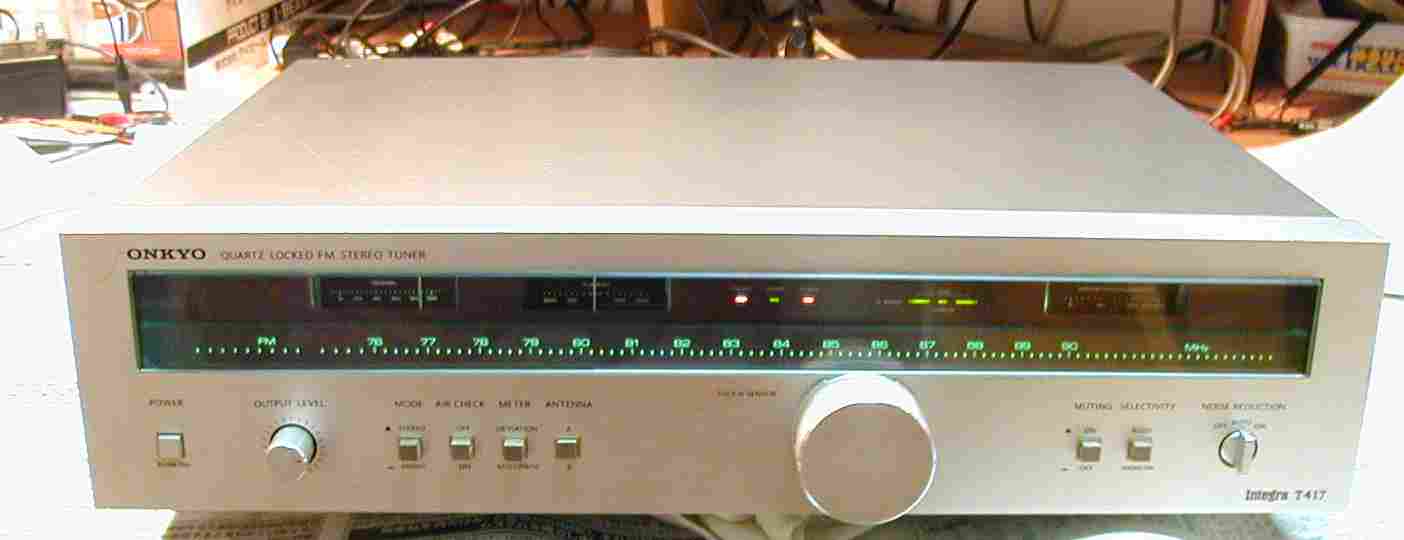

１０．　　完成。

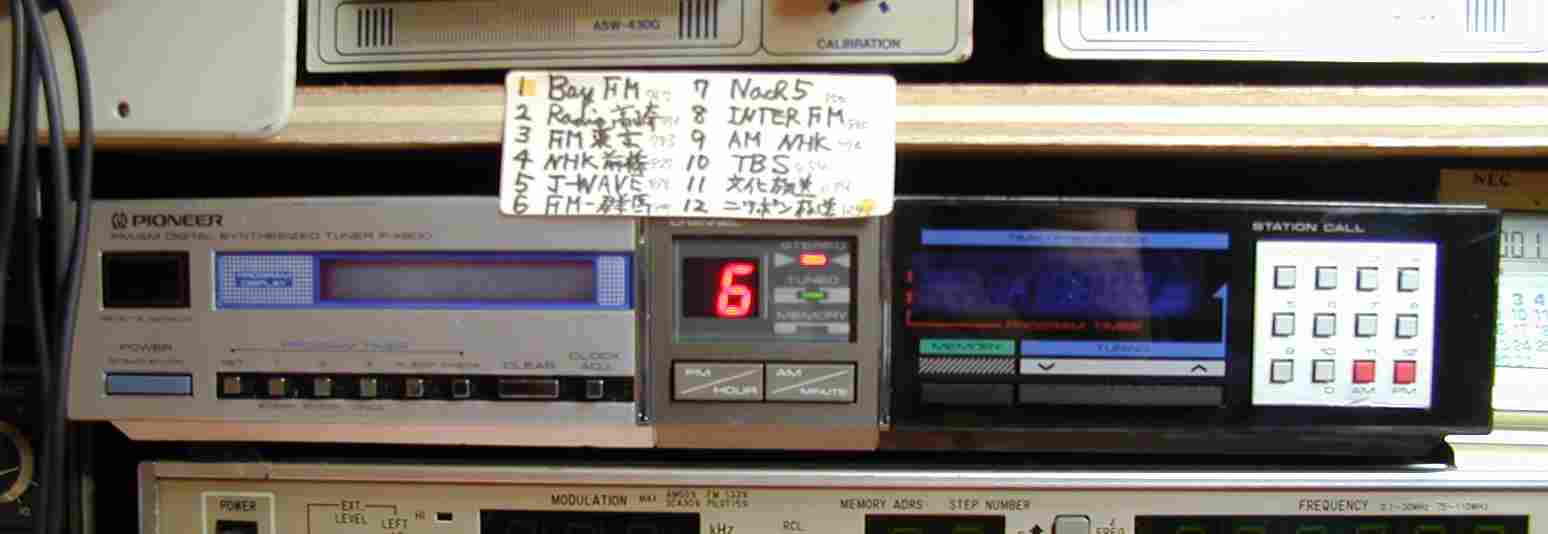

１１．　小生のバックミュ−ジックで使用している下記のチューナーとは感度も音質も桁違い 　　良いモノはやはり違う。 　　ケーブルテレビに加入しているので、８局のＦＭ放送が聞ける。
