ナショナルプロシード　RJX-4800 修理記録

平成１５年８月日到着　　　３月１日完成

Ａ．修理前の状況 　オークションで手に入れました。 入手した当日は、7．190ＭＨｚの北京放送は、何とか受信できていたのですが、翌日電源を入れてみると短波帯（SW２からSW8)は全く 受信できなくなってしまいました。 単なるバンド切替スイッチの接触不良だと思っておりましたが、山形ナショナルに修理を依頼したところ、短波帯（SW2からSW8)のICが不良とのことで、部品がないらしく修理不能と言われてしまいました。 他は、全く動作は問題ないようです。 　 B．原因 各部劣化 Ｃ．修理状況 劣化ＴＲ（トランジスタ−）交換 劣化ＦＥＴ（電解トランジスタ−）交換 全電解コンデンサー交換 Ｄ．使用部品 ＴＲ（トランジスタ−）　　　　　　　　　　　　　　　　　　４個 ＦＥＴ（電解トランジスタ−）　　　　　　　　　　　　　　１個 電解コンデンサー　　　　　　　　　　　　　　　　　　　３７個 Ｅ．受信感度測定・調整 Ｆ．修理費　　　４５，０００円　　＜＜通常修理＞＞

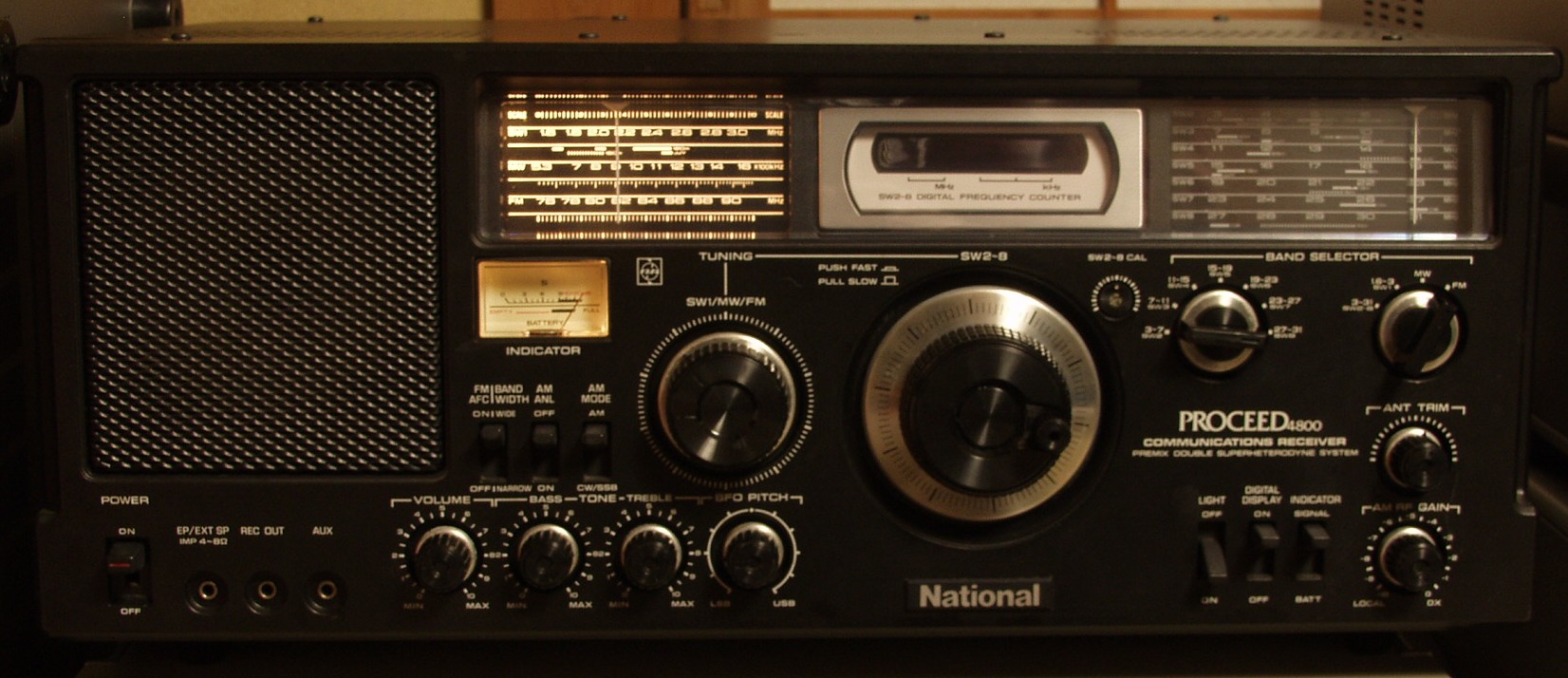

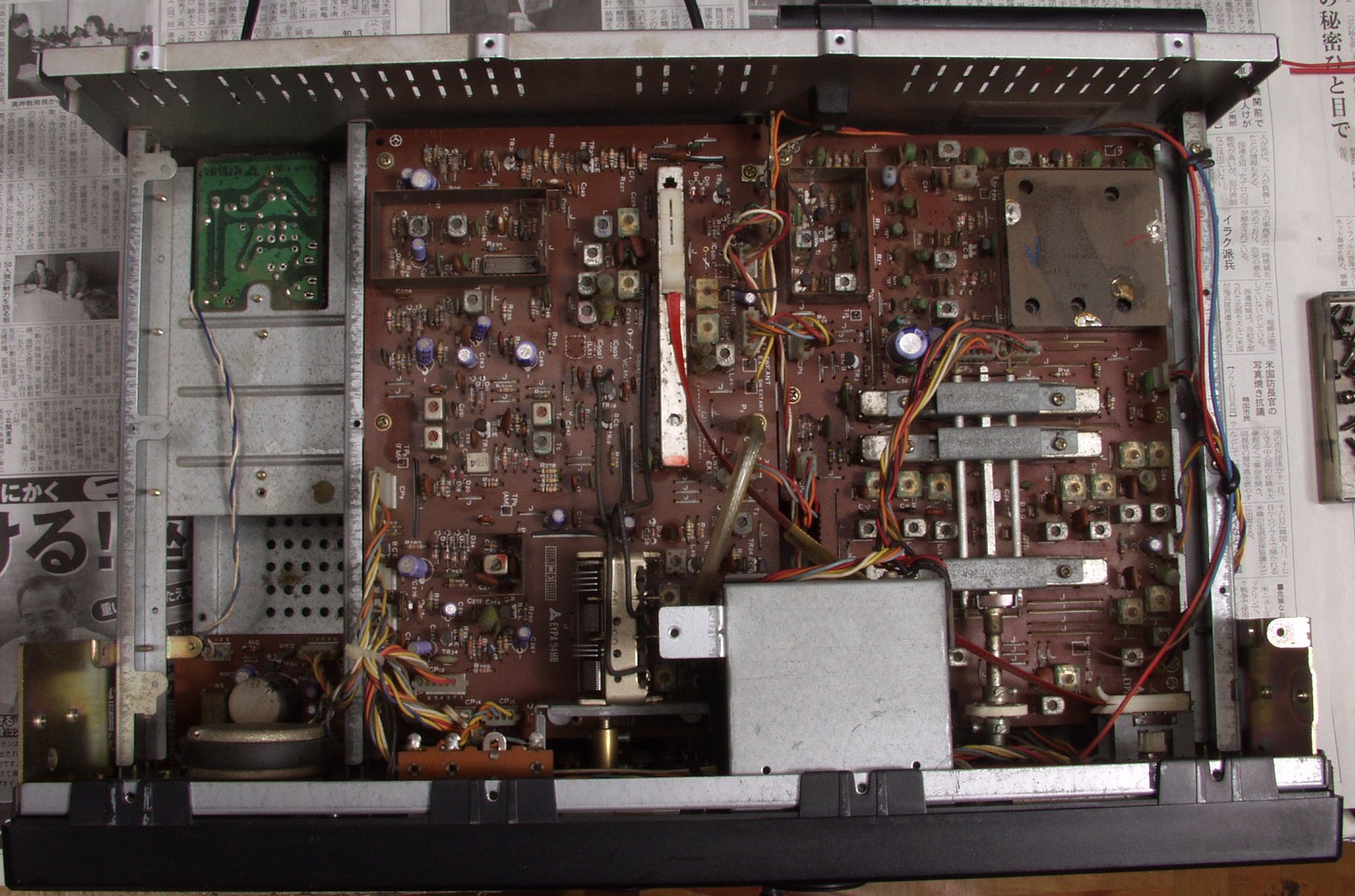

Ａ．修理前の状況 Ａ−１．修理前　上見る

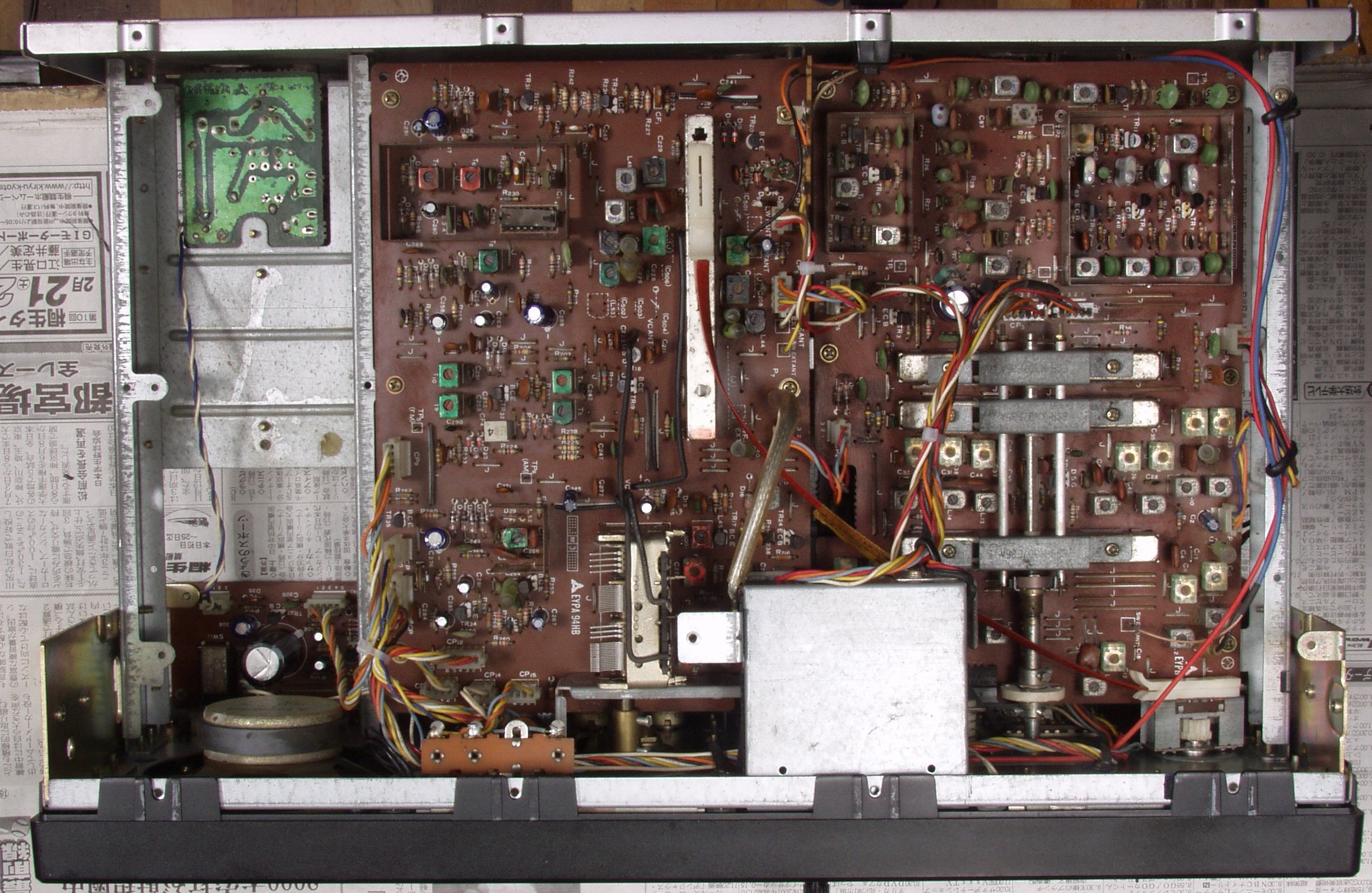

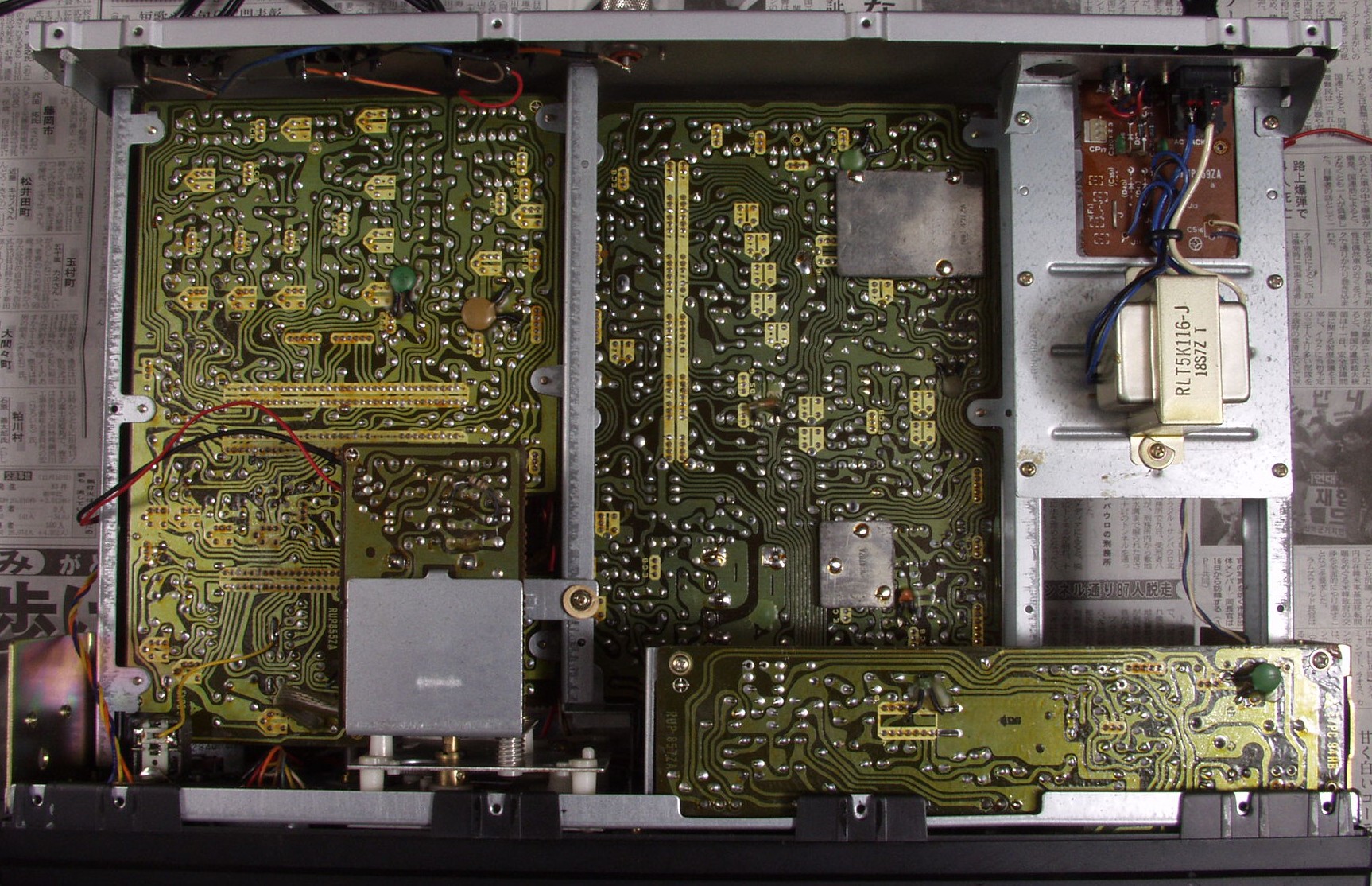

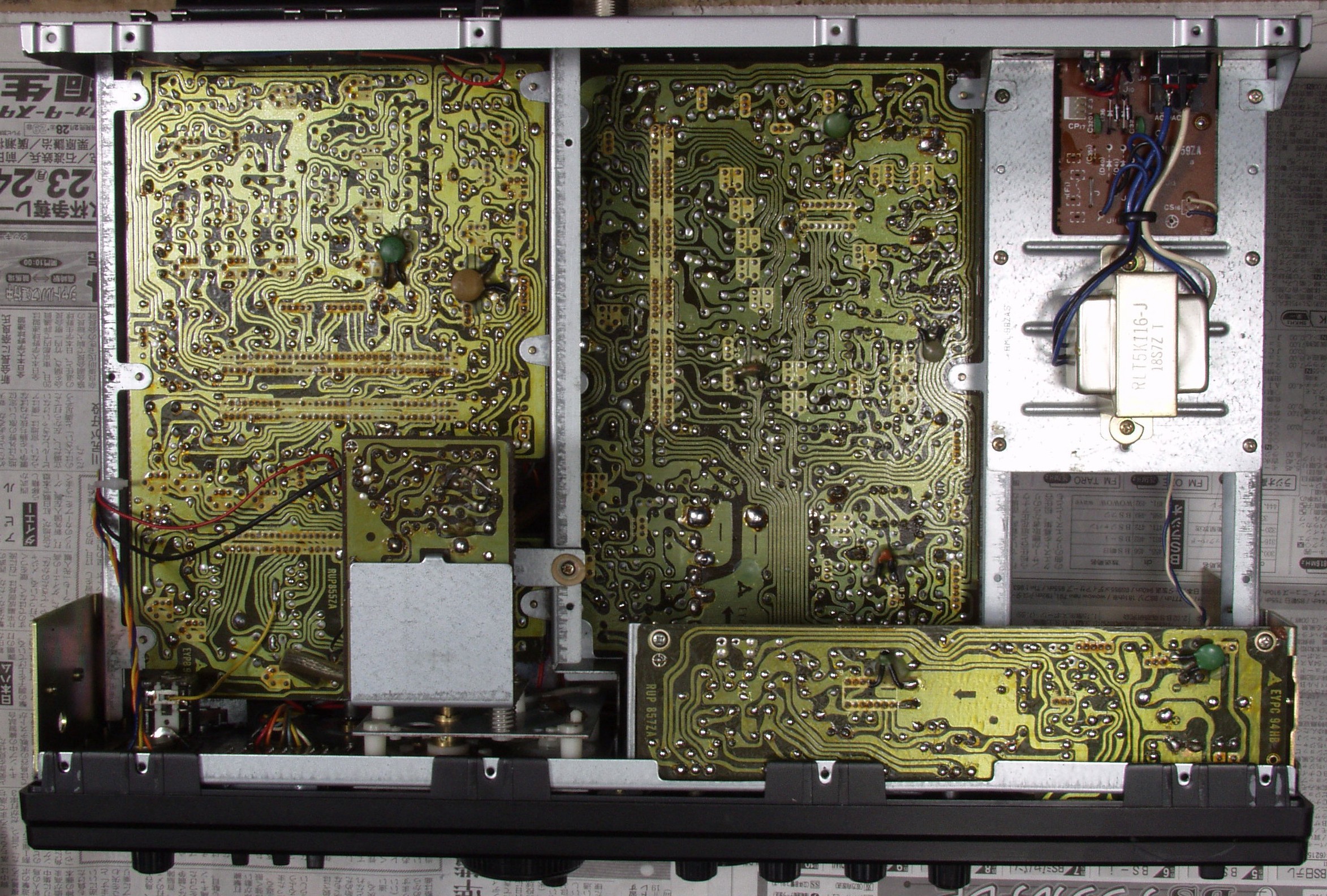

Ａ−２．修理前　下から見る

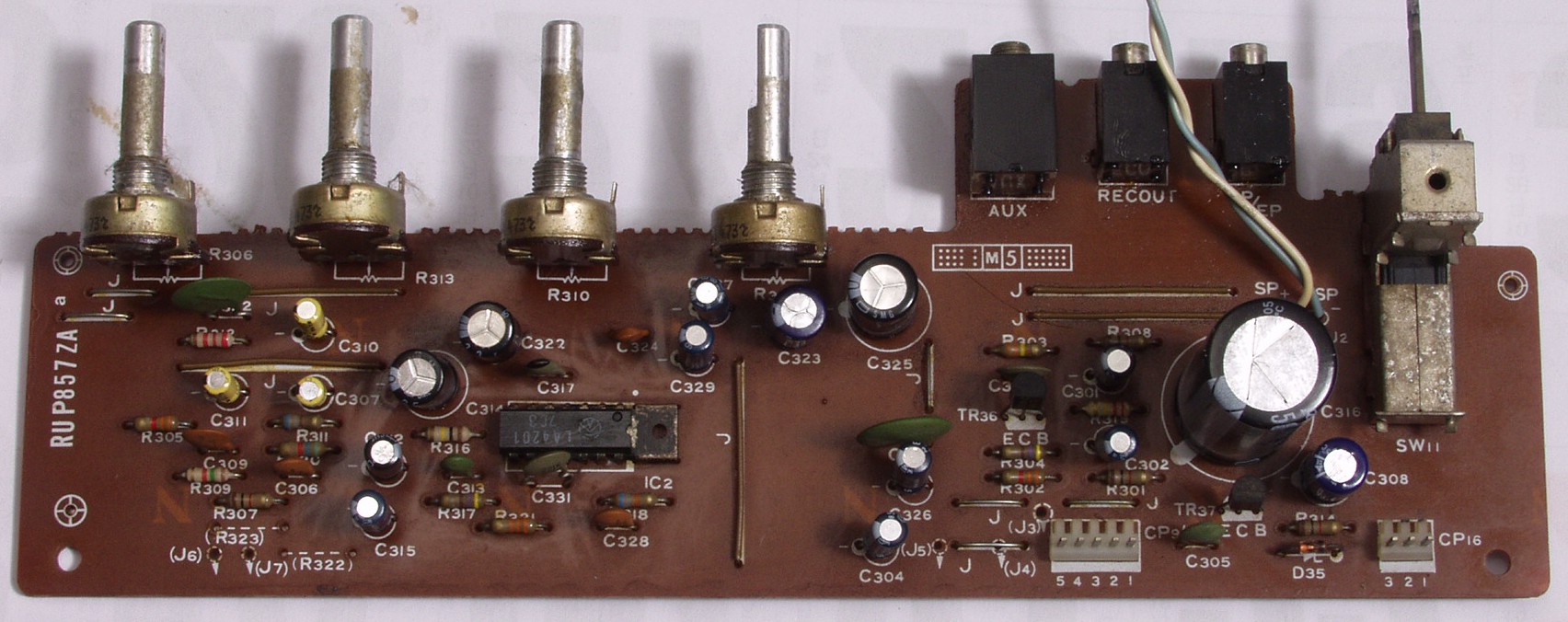

Ｃ．修理状況 Ｃ−１Ａ．修理前　ＡＦ基板

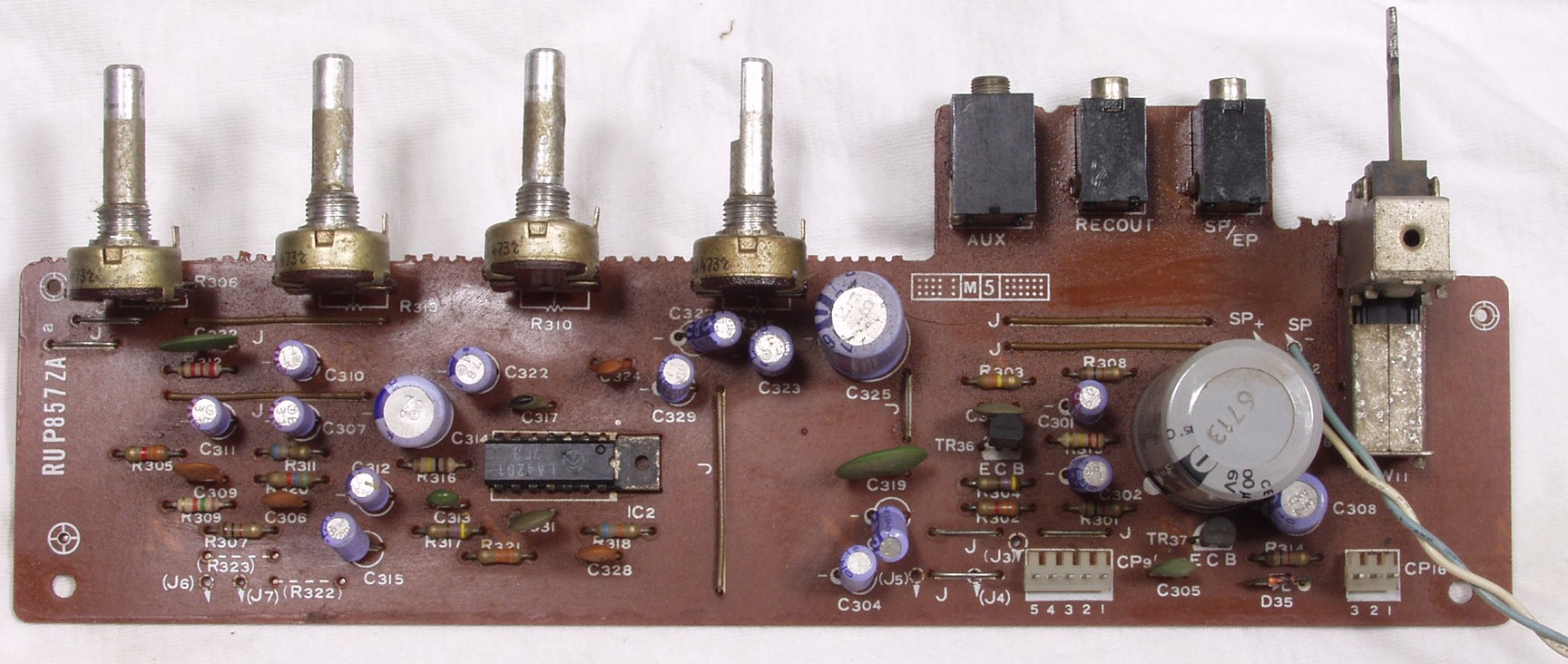

Ｃ−１B．修理後　ＡＦ基板　電解コンデンサー１７個交換

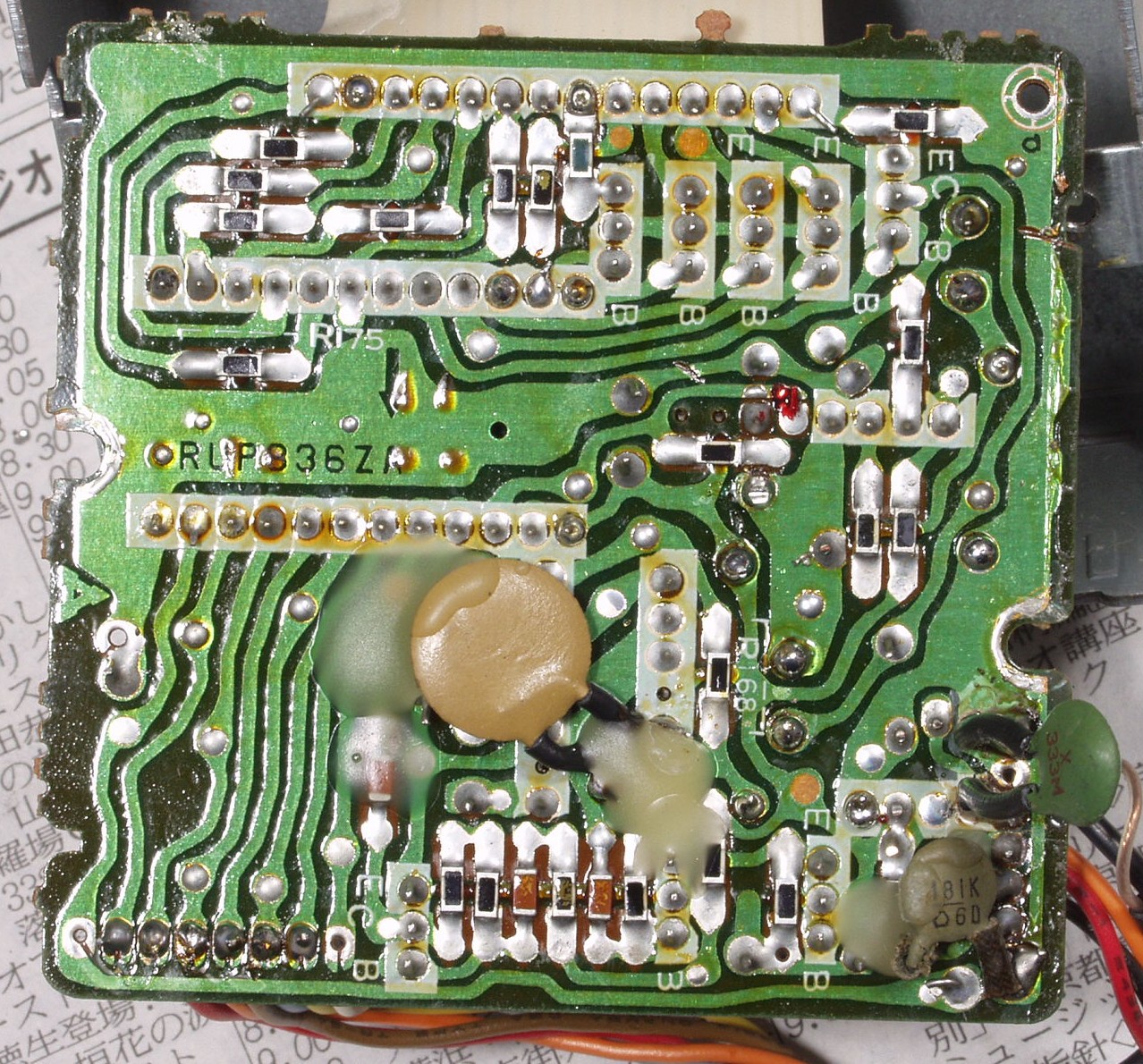

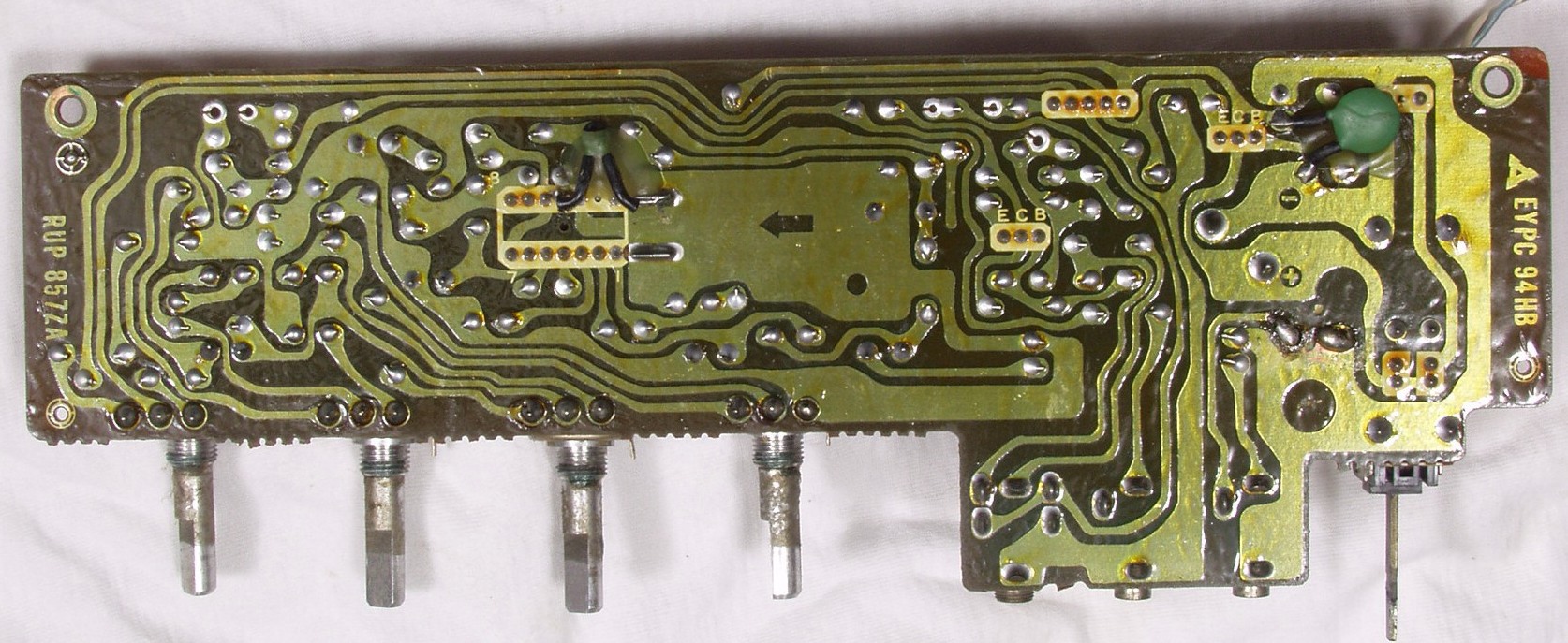

Ｃ−１Ｃ．修理前　ＡＦ基板裏

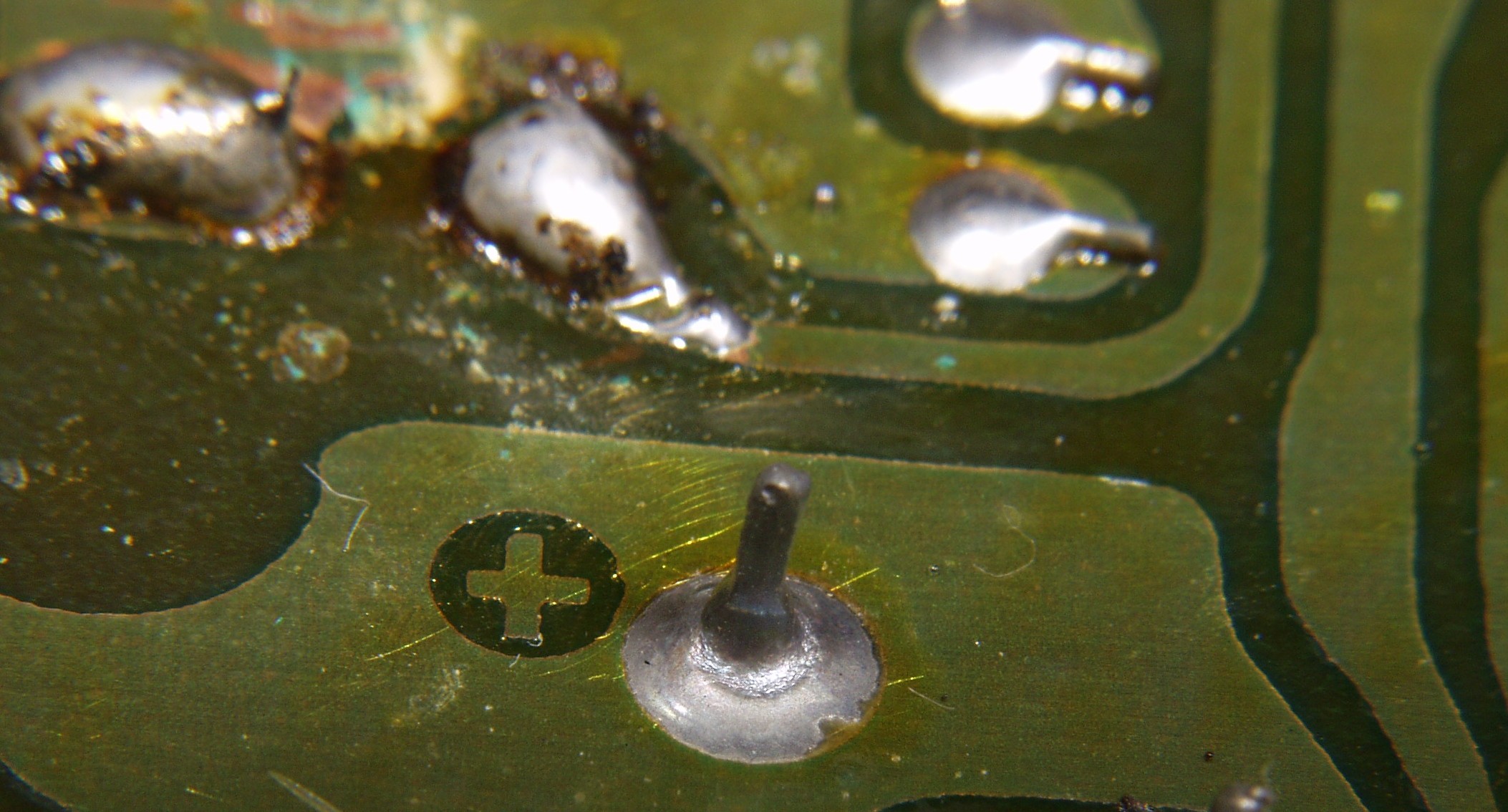

Ｃ−１Ｃ−１．修理中　ＡＦ基板裏　半田不良ヶ所

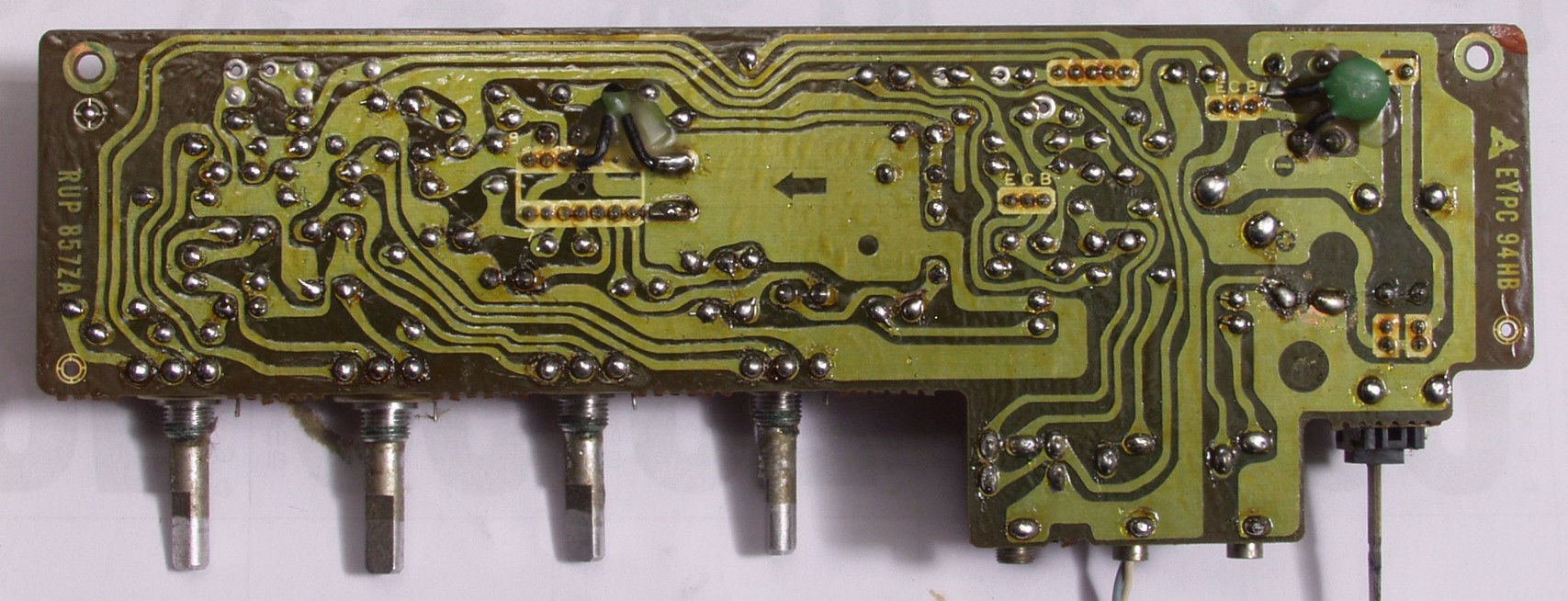

Ｃ−１Ｄ．修理（半田補正後）後　ＡＦ基板裏

Ｃ−２Ａ．修理前　ＩＦ基板

Ｃ−２B．修理後　ＩＦ基板　電解コンデンサー１４個、ＴＲ（トランジスタ−）４個交換

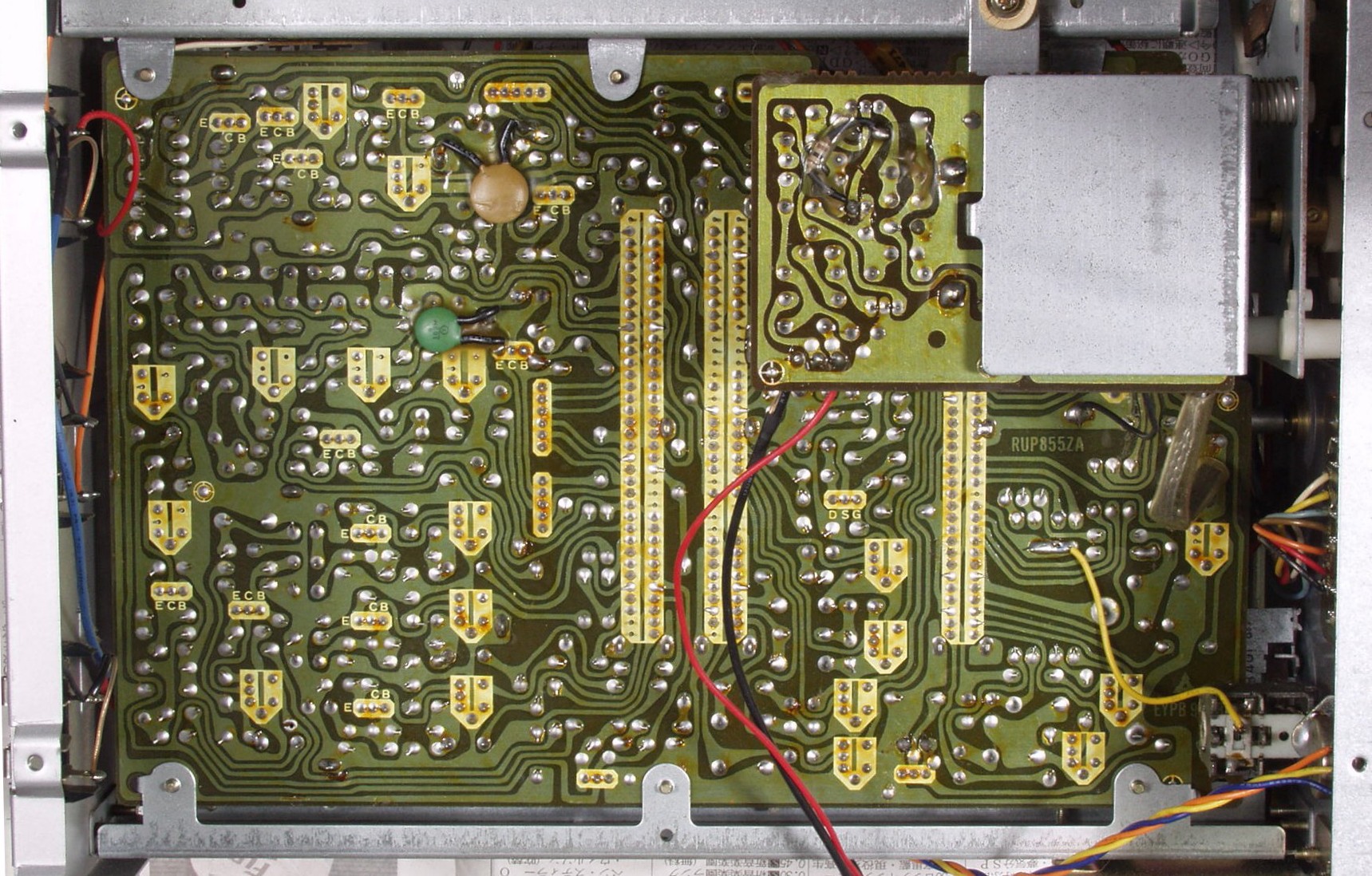

Ｃ−２Ｃ．修理前　ＩＦ基板裏

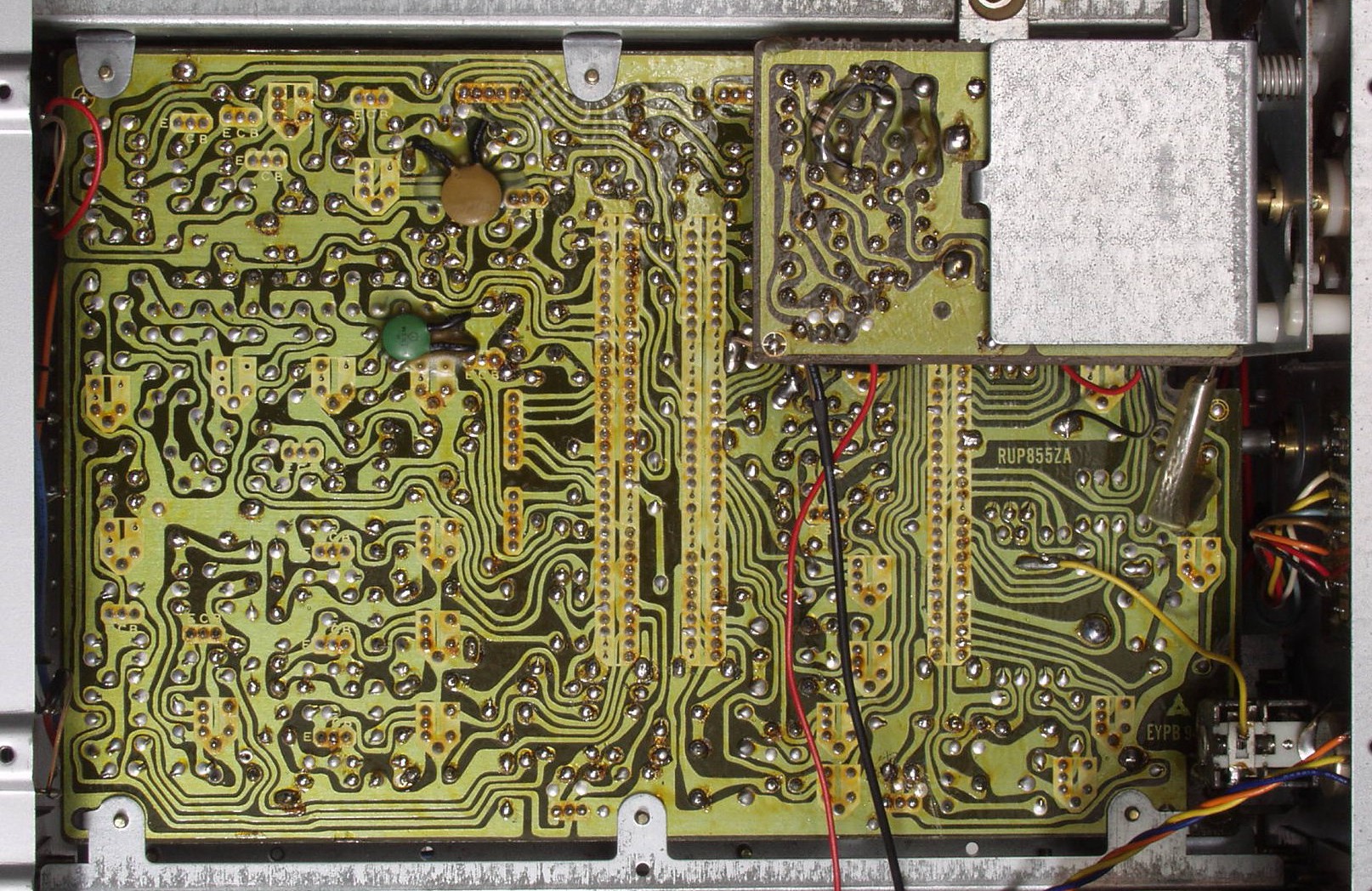

Ｃ−２Ｄ．修理（半田補正後）後　ＩＦ基板裏

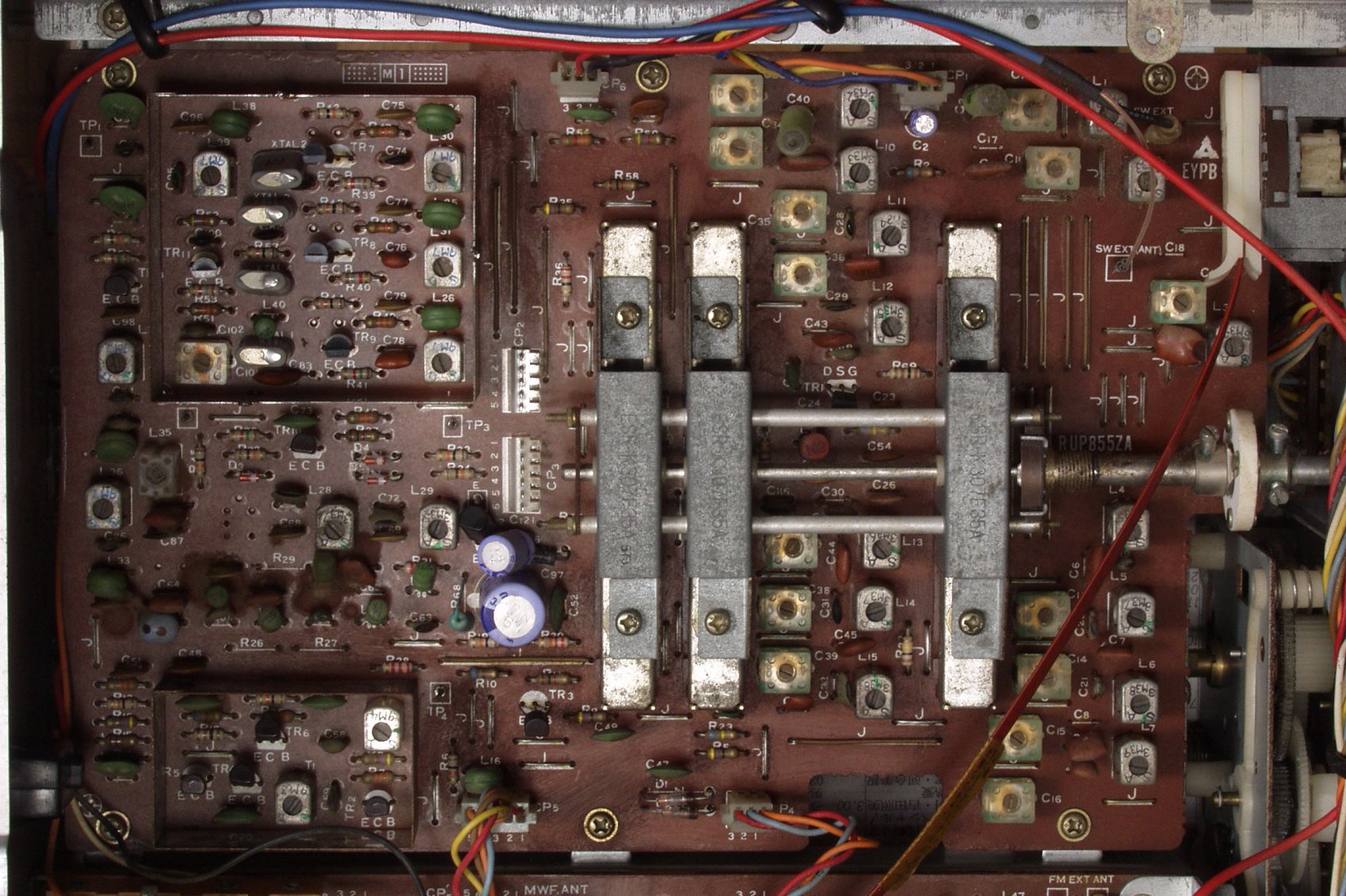

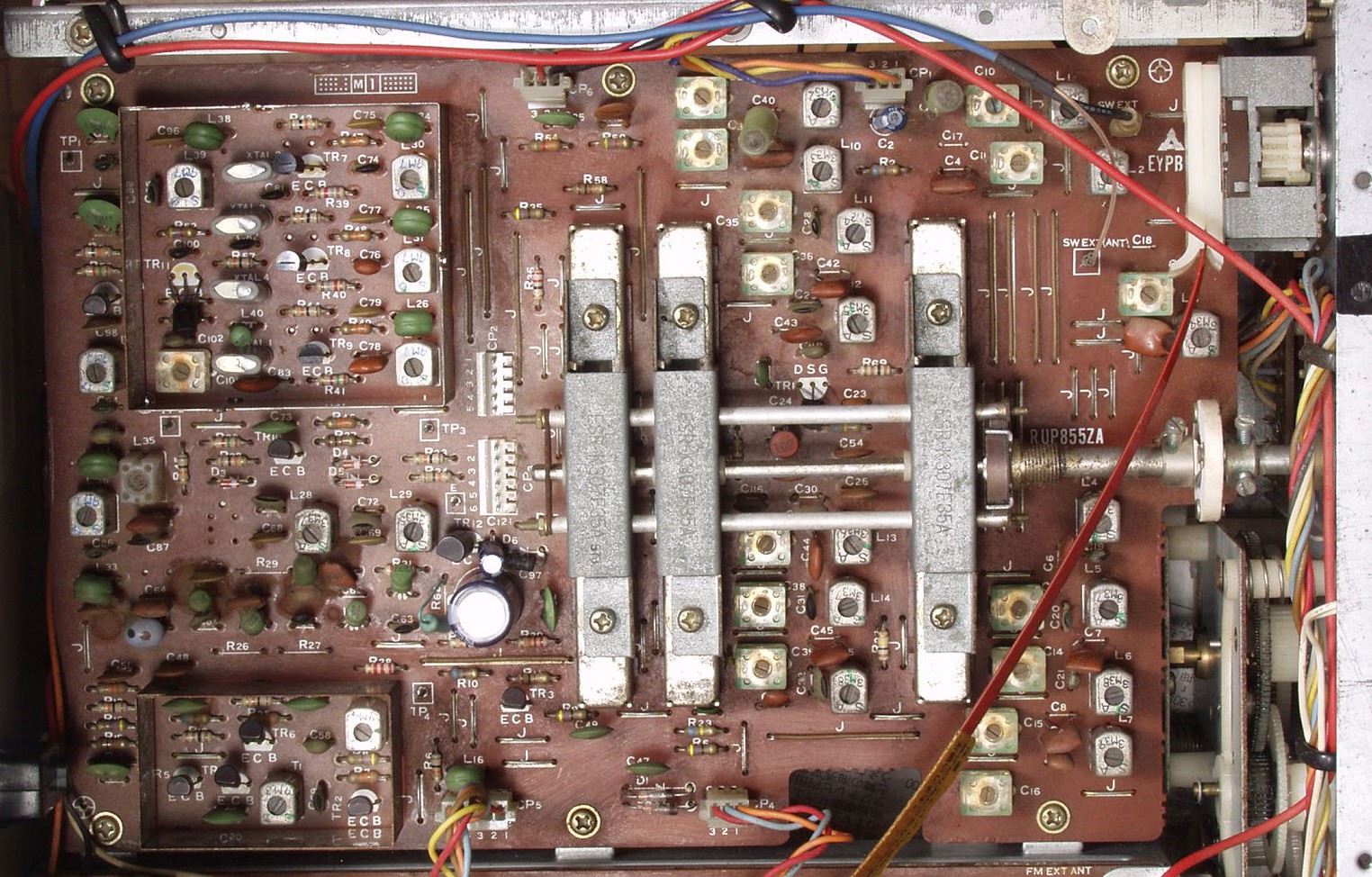

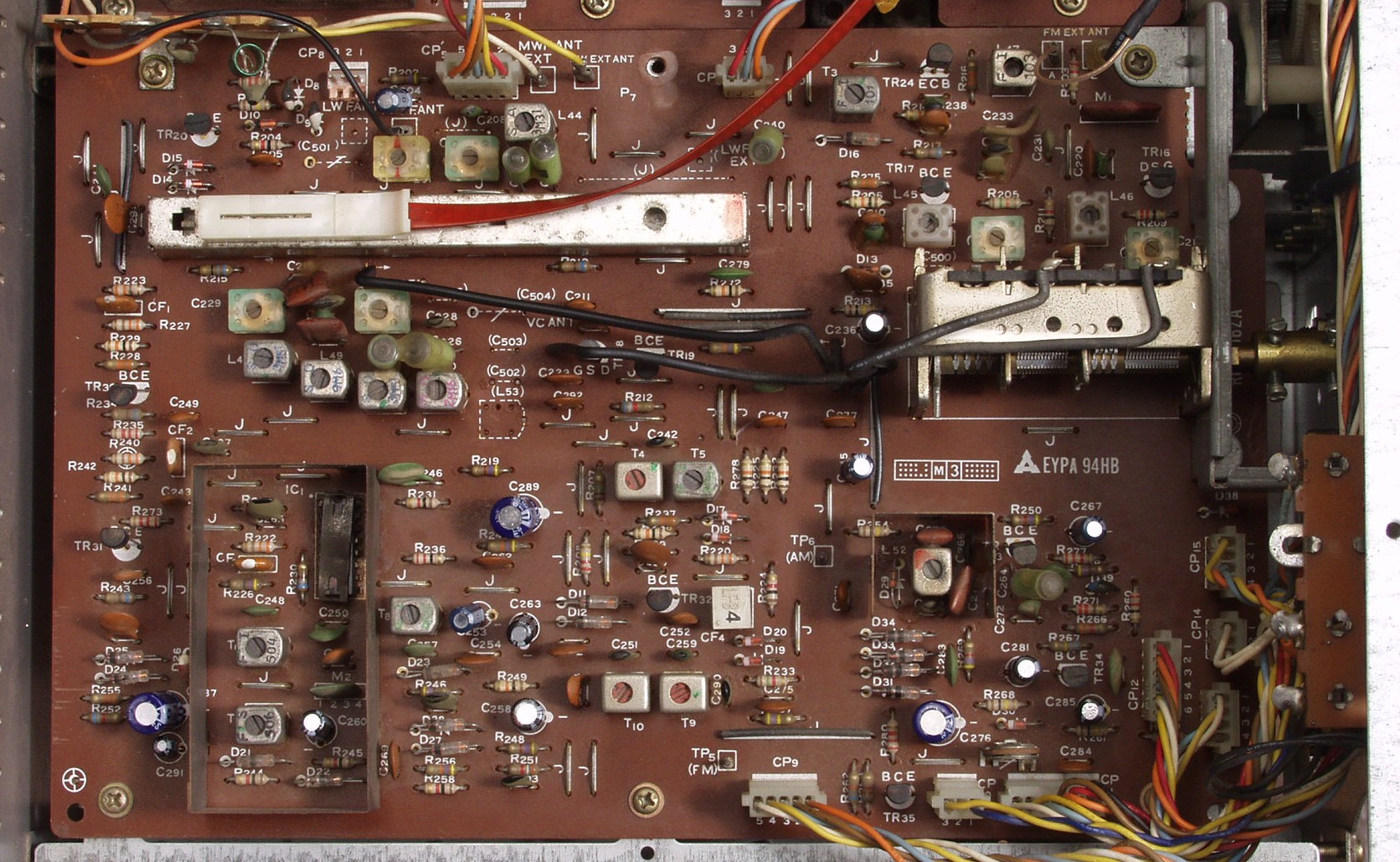

Ｃ−２Ａ．修理前　ＲＦ基板

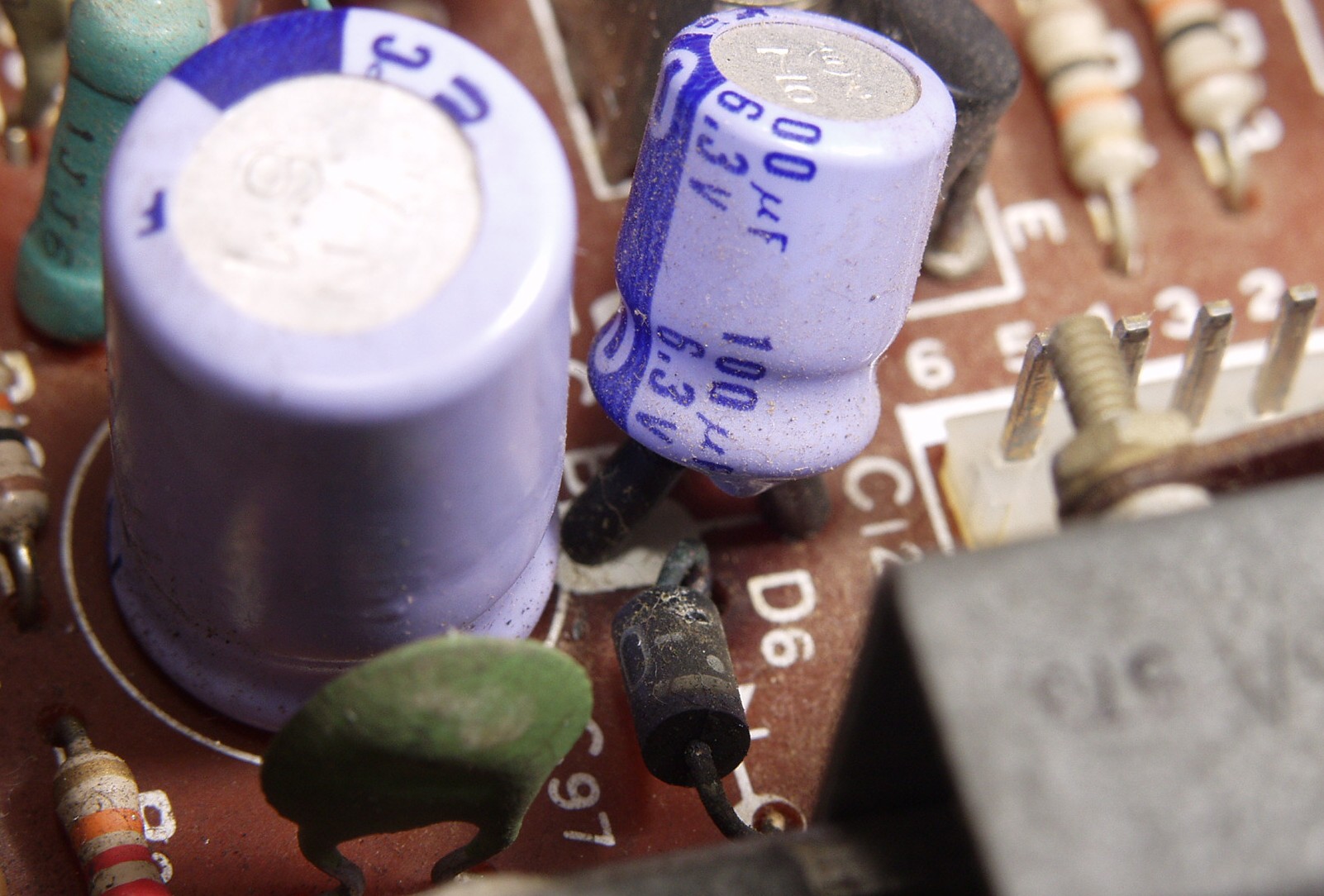

Ｃ−２Ａ−１．修理中　ＲＦ基板　電解コンデンサーの液漏れによるダイオードの腐食

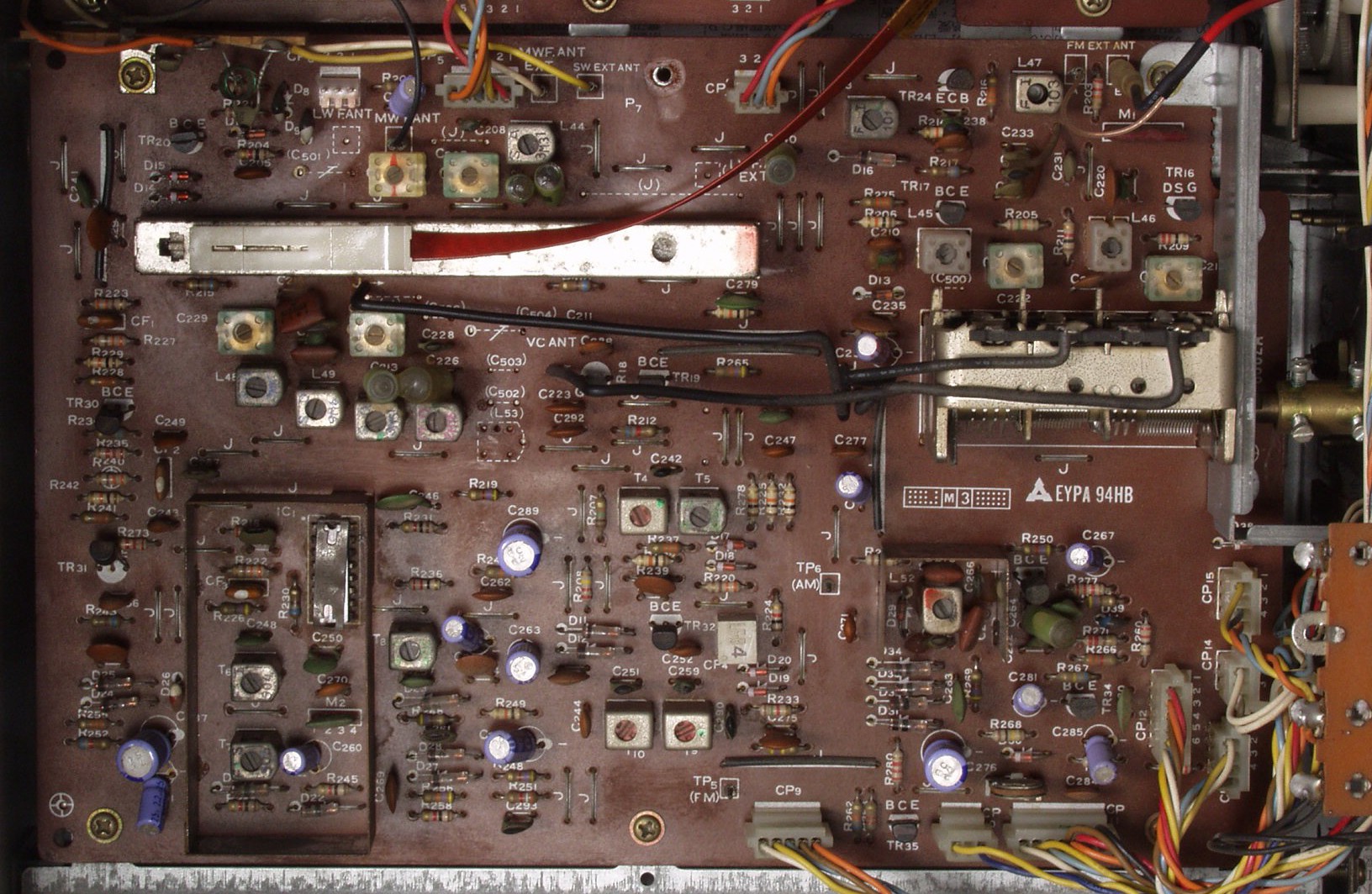

Ｃ−２B．修理後　ＲＦ基板　電解コンデンサー３個、ＴＲ（トランジスタ−）２個、ＦＥＴ（電界トランジスタ−）交換

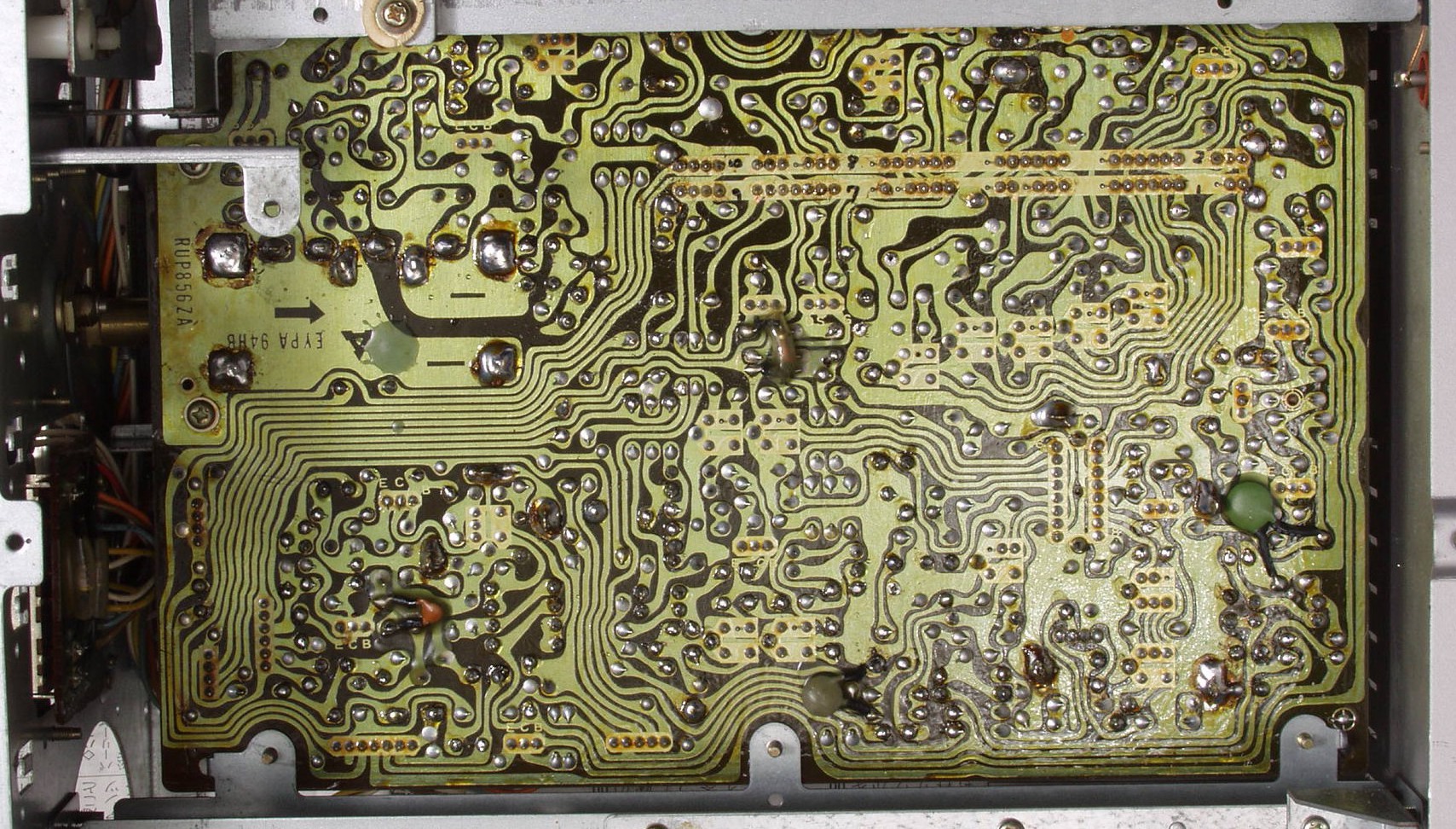

Ｃ−２Ｃ．修理前　ＲＦ基板裏

Ｃ−２Ｄ．修理（半田補正後）後　ＲＦ基板裏

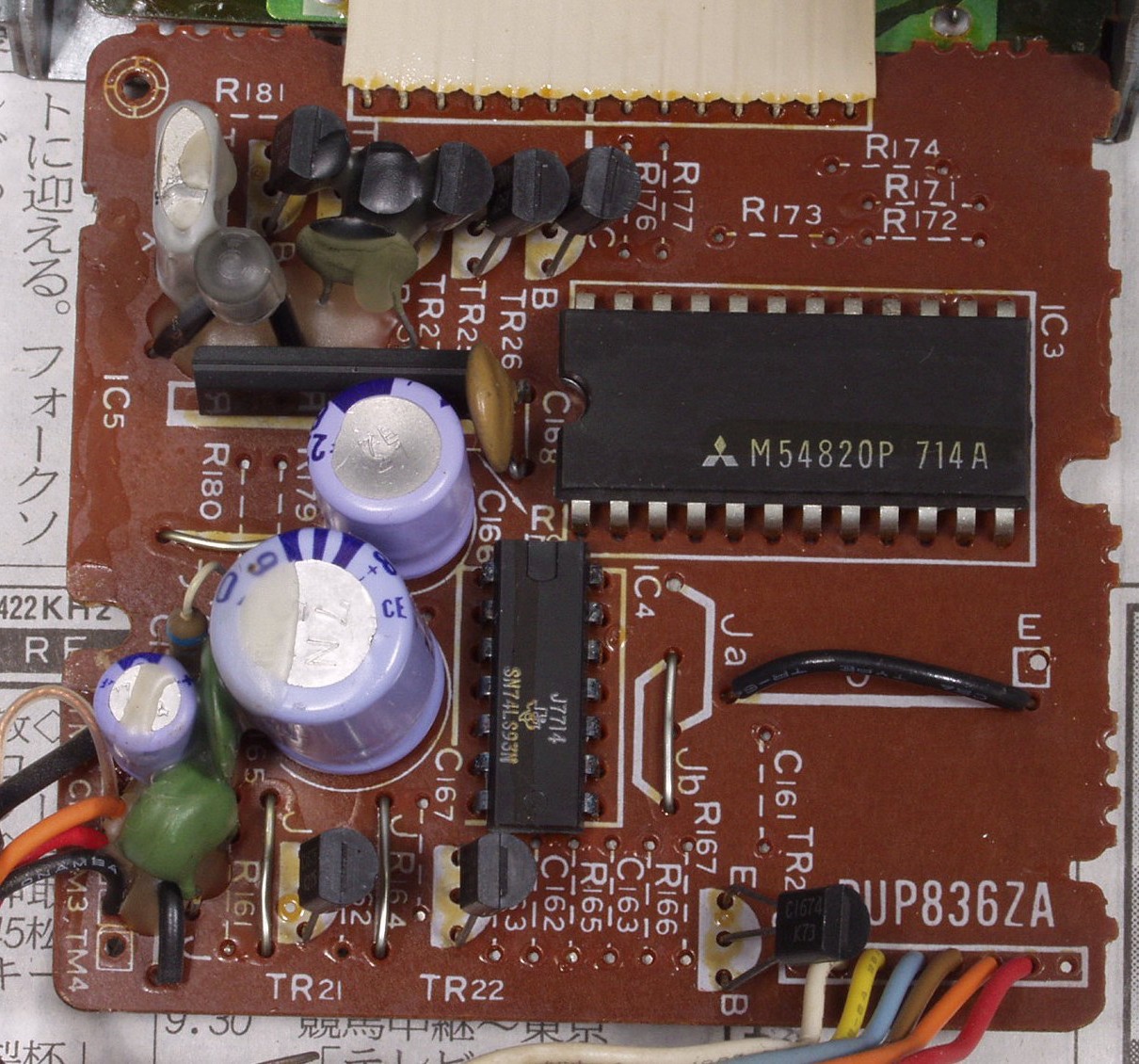

Ｃ−３Ａ．修理前　カウンター基板

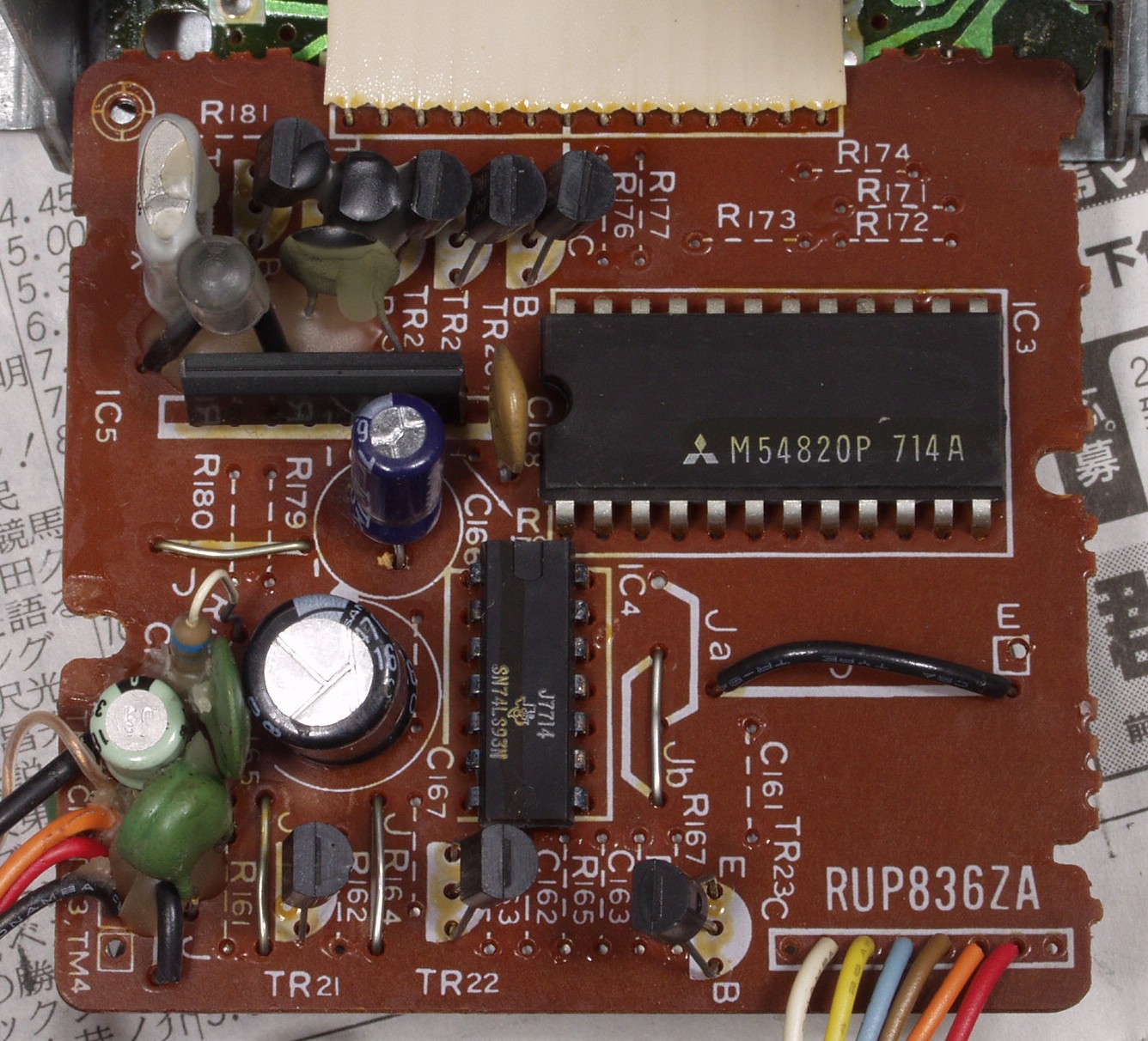

Ｃ−３Ｂ．修理後　カウンター基板　電解コンデンサー３個交換

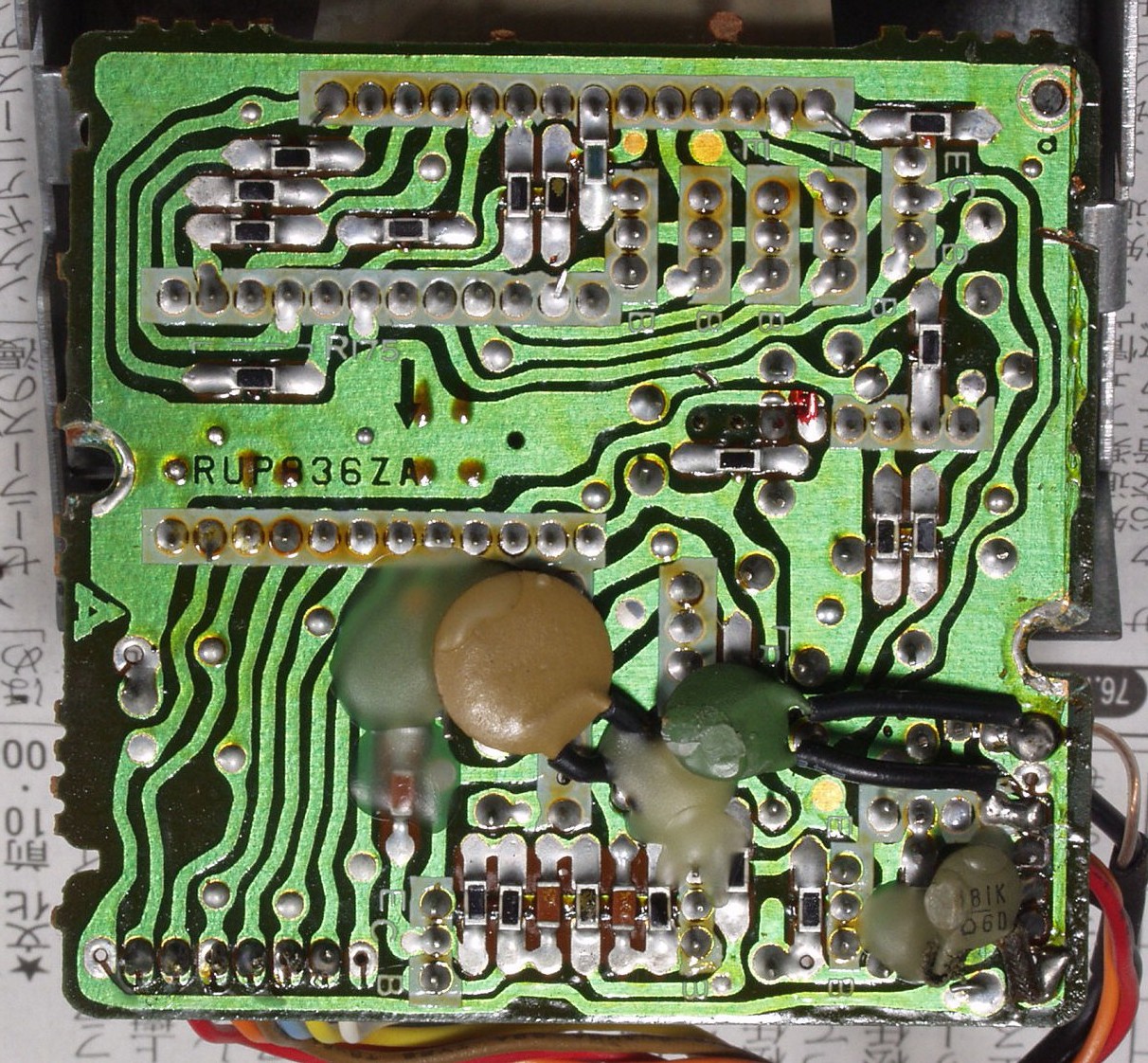

Ｃ−３Ｃ．修理前　カウンター基板裏

Ｃ−３D．修理（半田補正後）後　カウンター基板裏

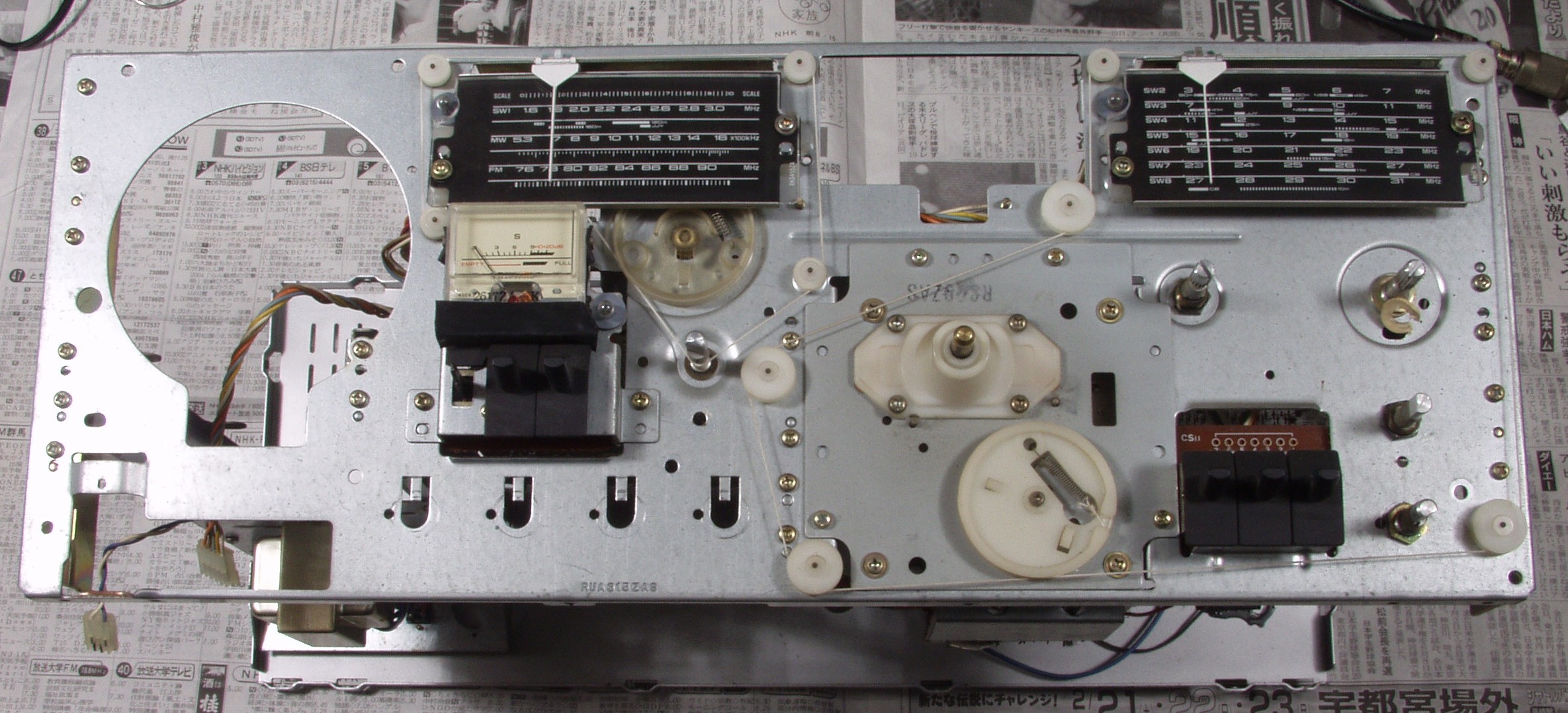

Ｃ−４Ａ．修理中　パネル取る

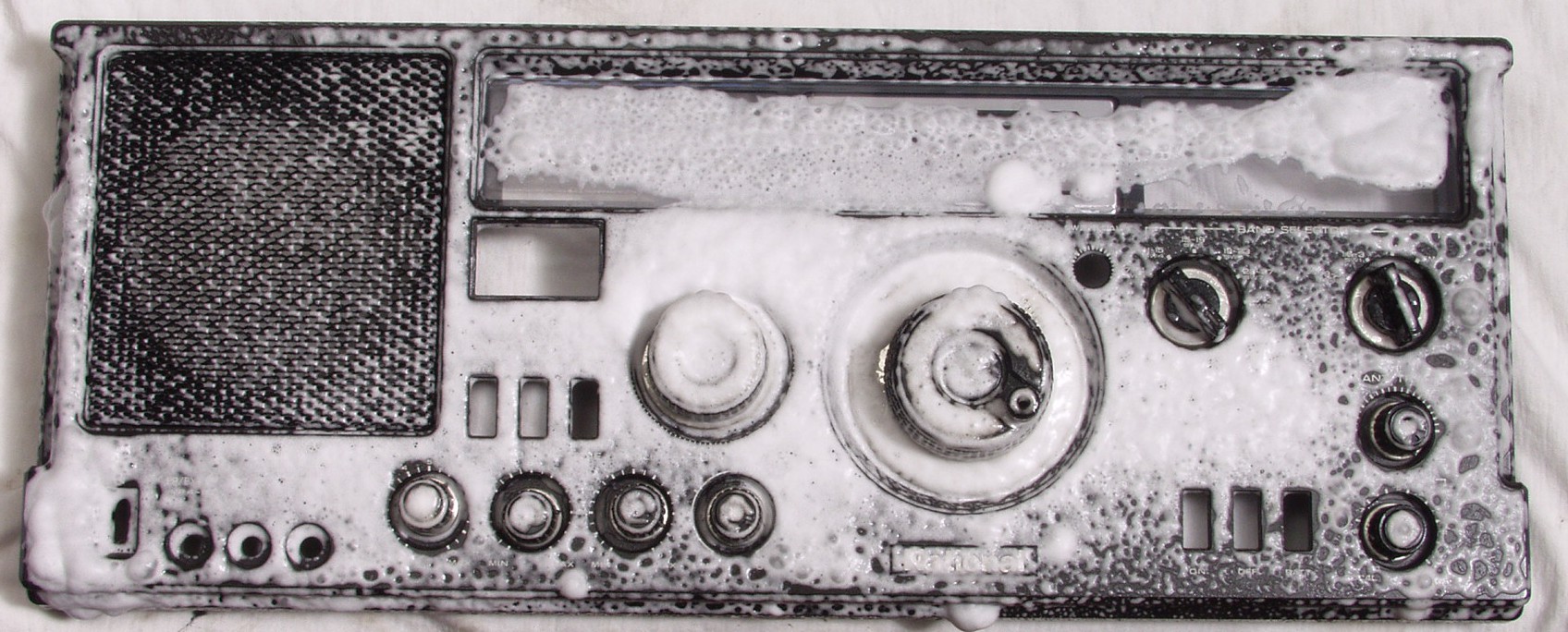

Ｃ−４Ｂ．修理中　パネル清掃

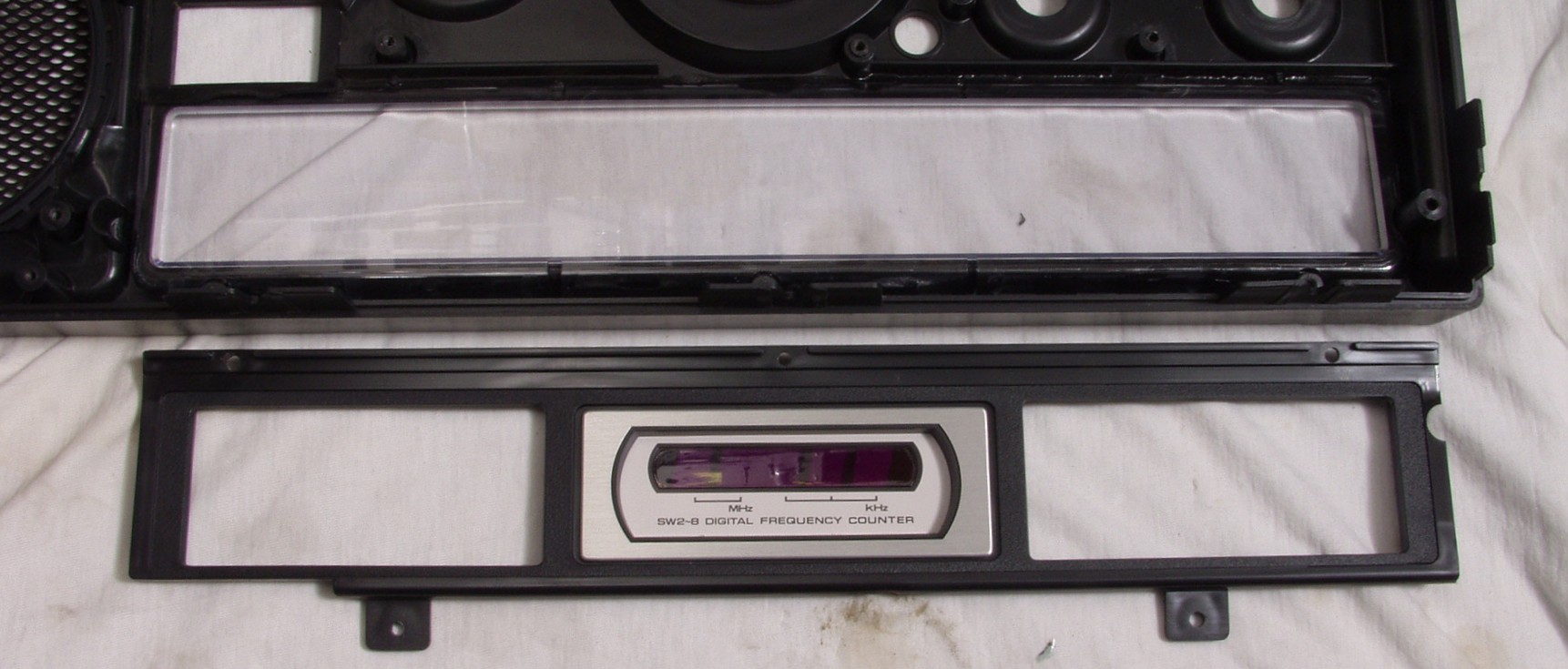

Ｃ−４Ｂ．修理中　ＬＥＤ表示内にゴミがあるのでパネル分解清掃

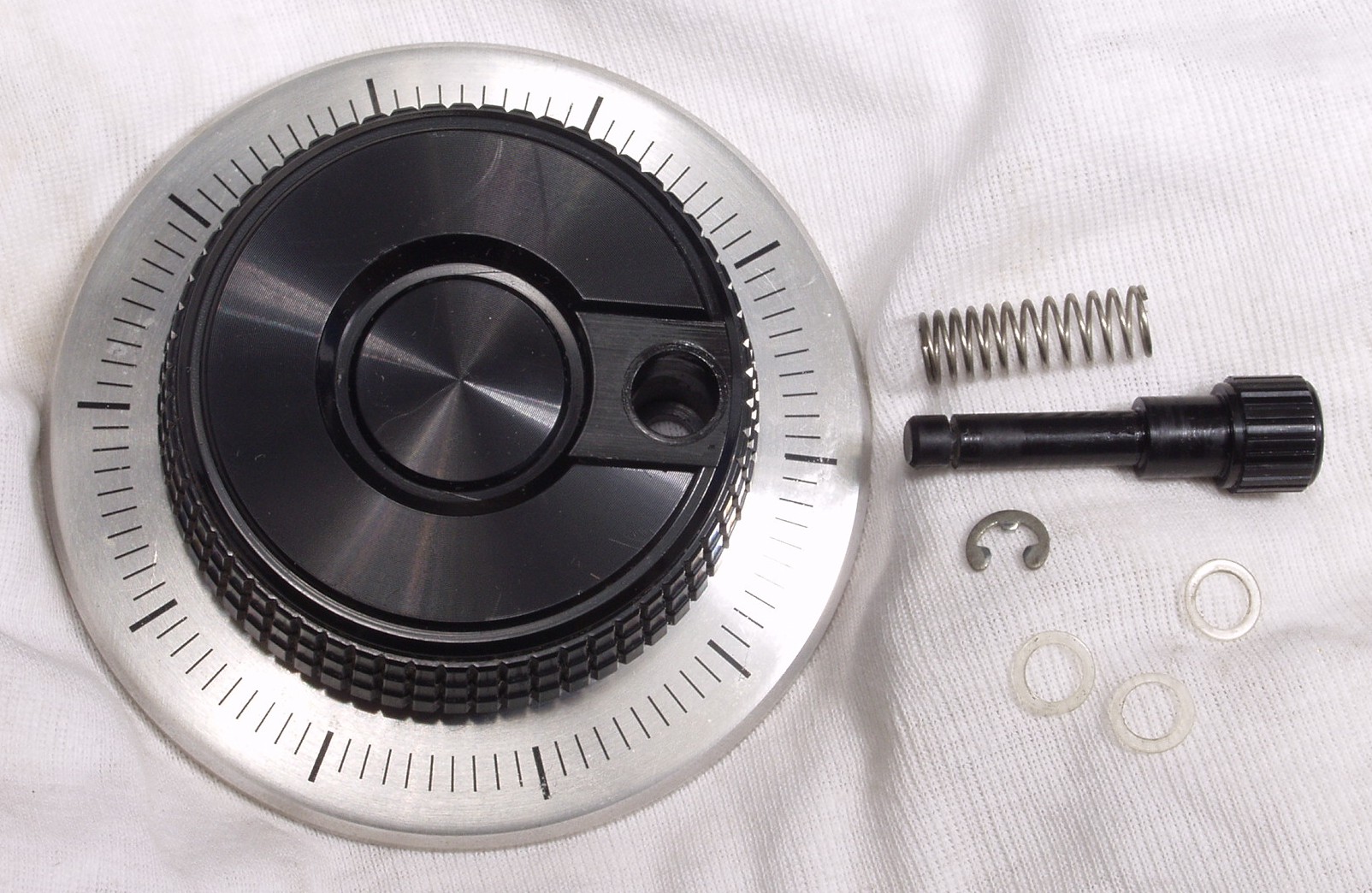

Ｃ−５．修理中　ツマミのノブ分解清掃＋グリス塗布

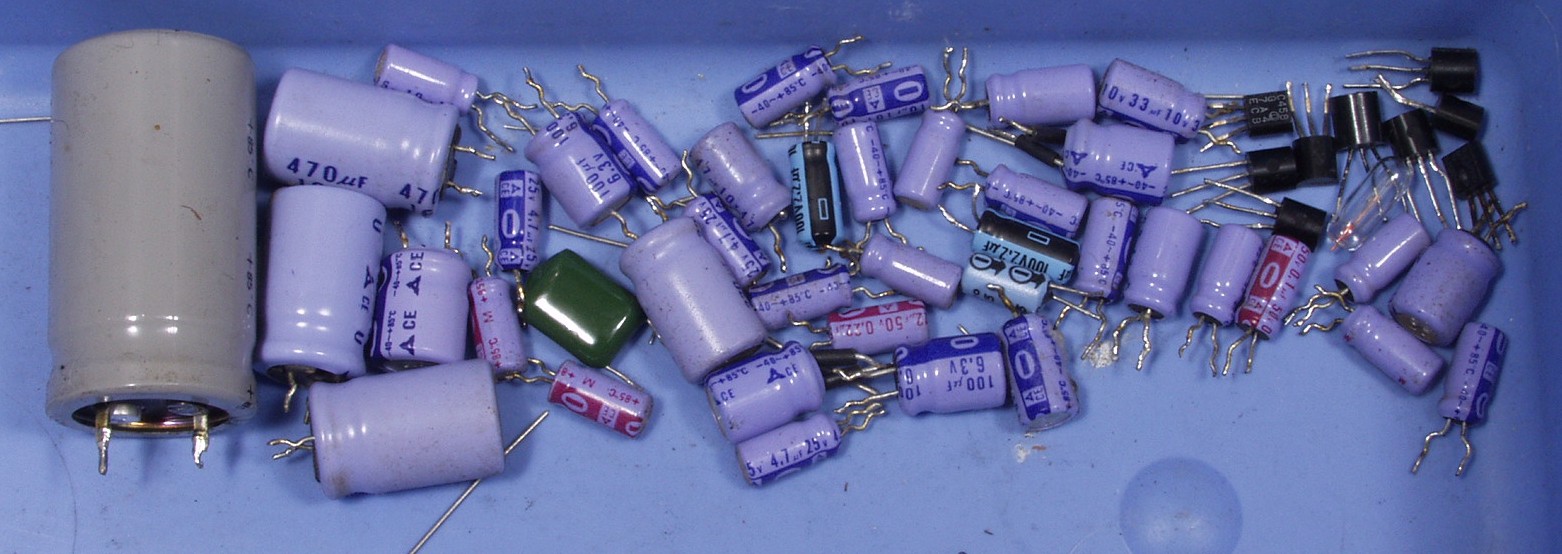

Ｃ−６．交換した部品

Ｃ−７Ａ．修理前　下から見る

Ｃ−７Ｂ．修理後　下から見る

Ｃ−７Ｃ．修理前　上から見る

Ｃ−７Ｄ．修理後　上から見る

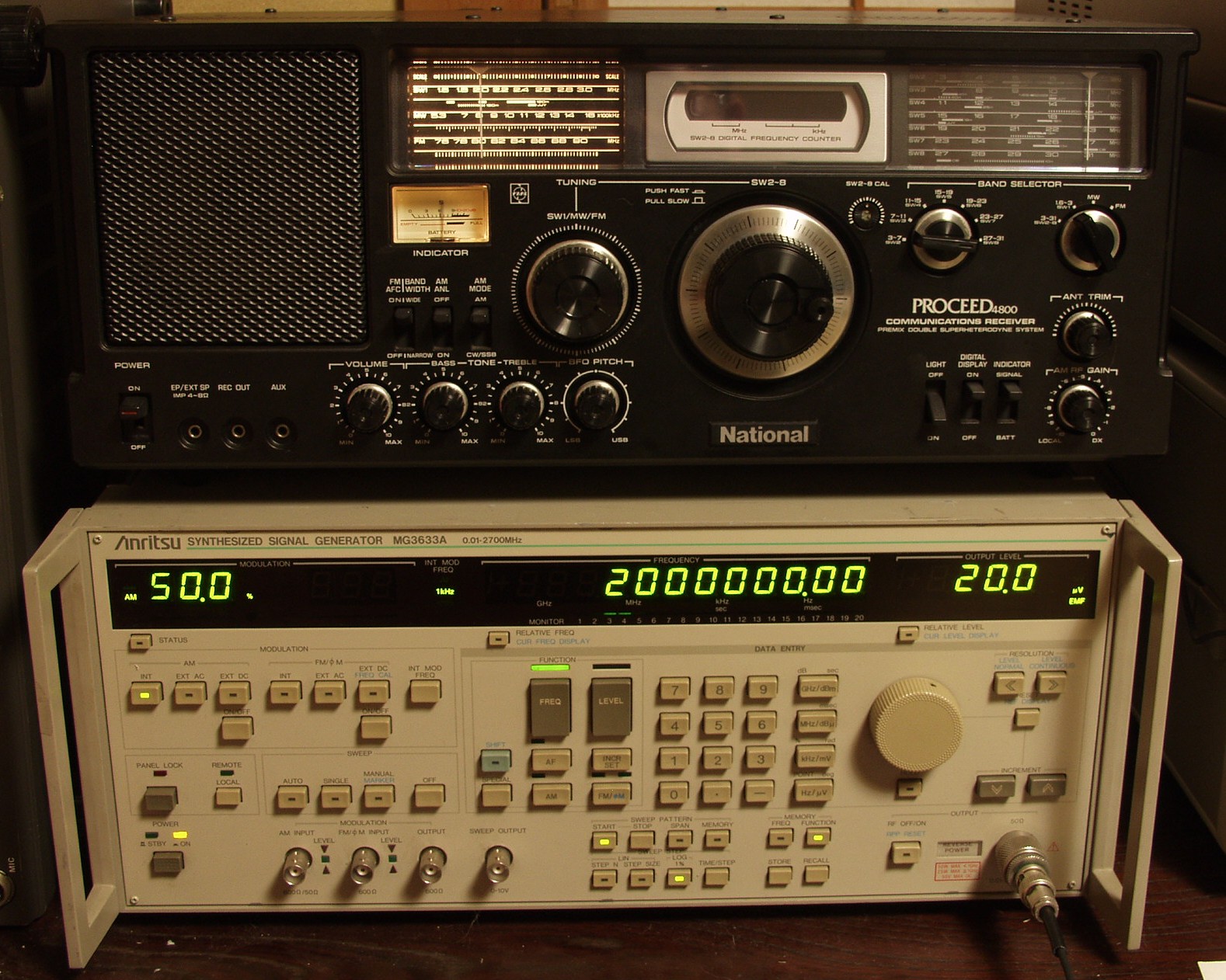

Ｅ．受信感度測定・調整

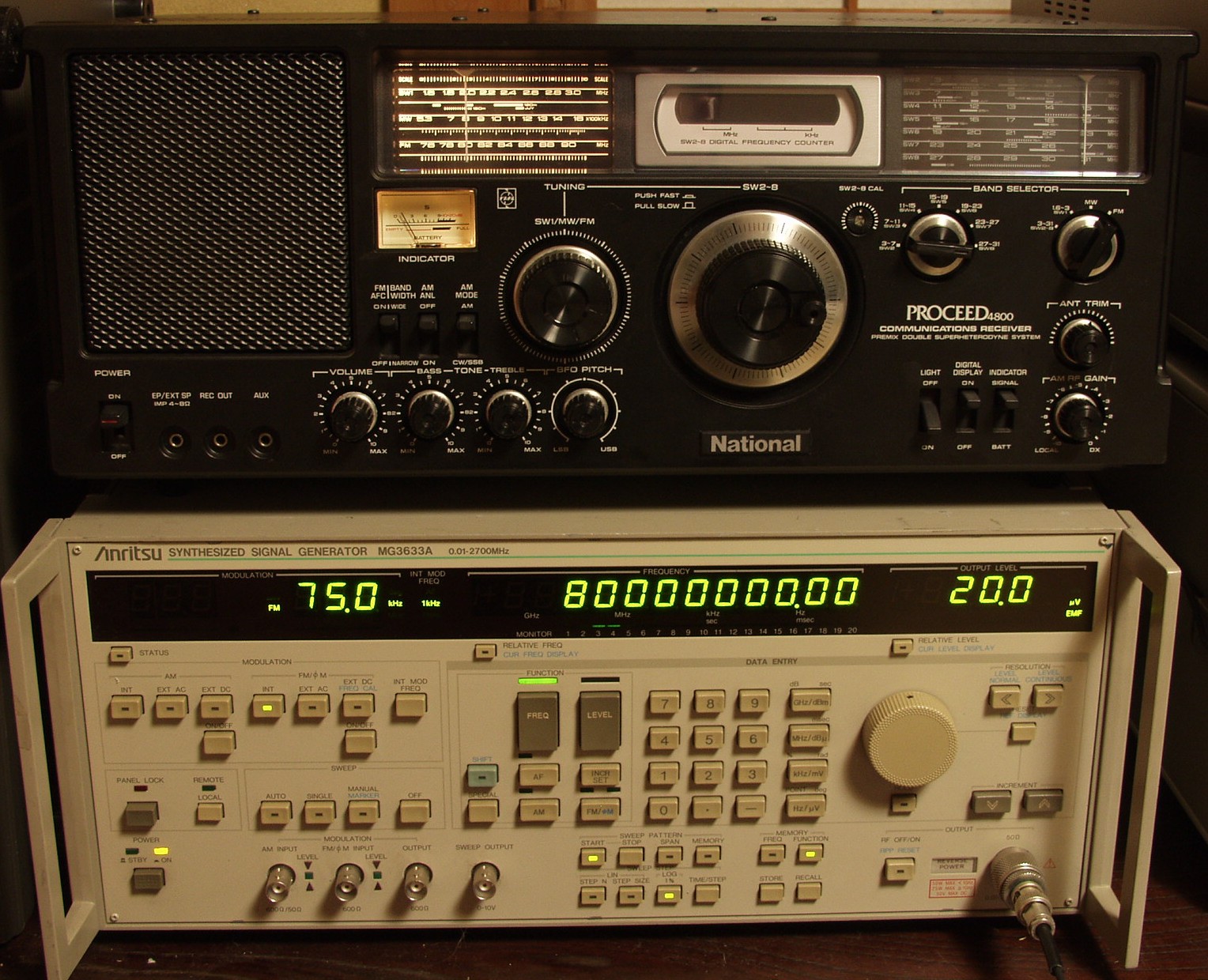

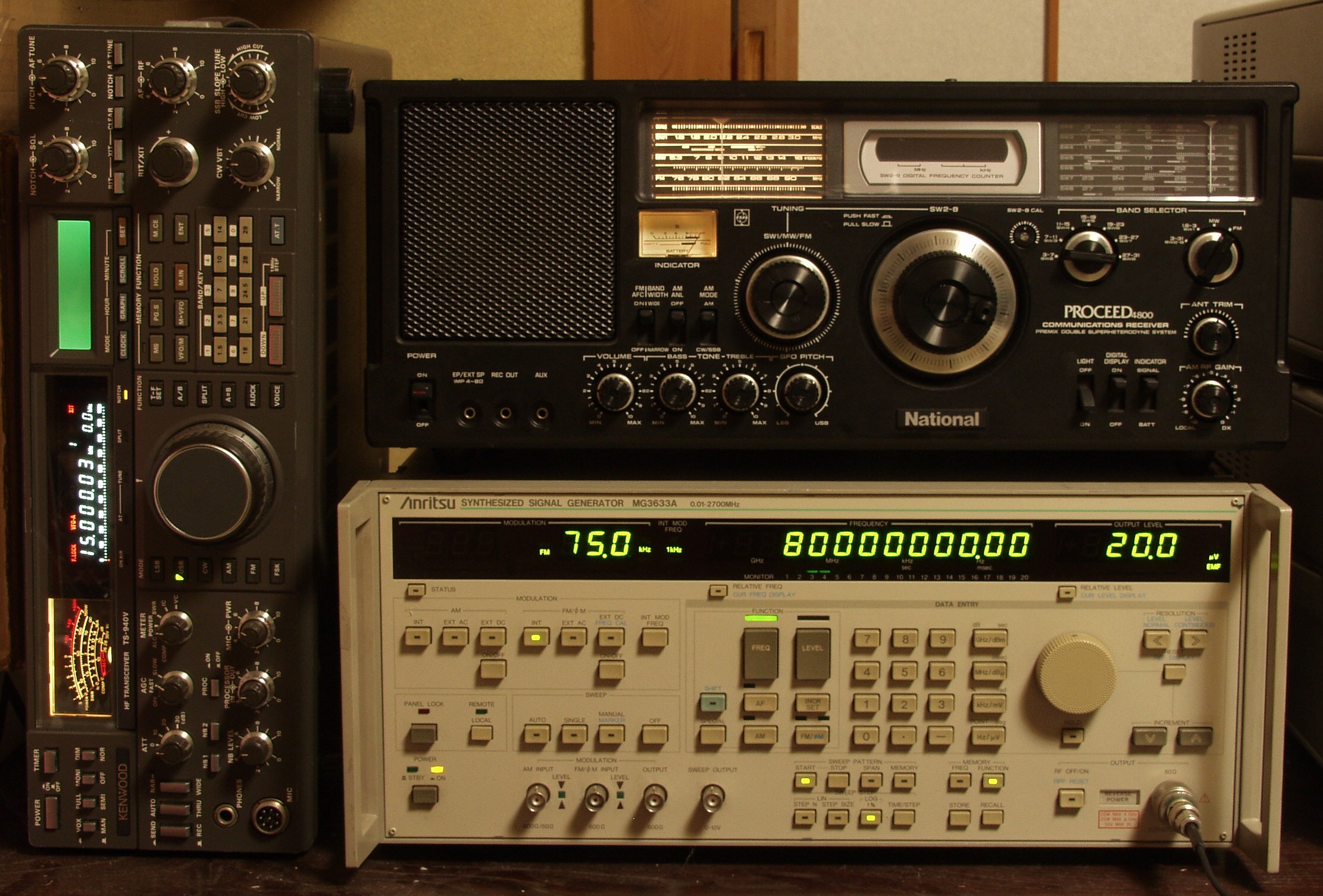

Ｅ−１Ａ．ＦＭ感度測定　８０ＭＨＺ　ＡＮＴ入力２０μＶを受信

Ｅ−１Ｂ．室内１ｍ位のビニール線ＡＮＴでＮＨＫ　ＦＭ放送８１．２ＭＨＺ受信

Ｅ−２．ＳＷ１感度測定　ＡＭ２ＭＨＺ　ＡＮＴ入力２０μＶを受信

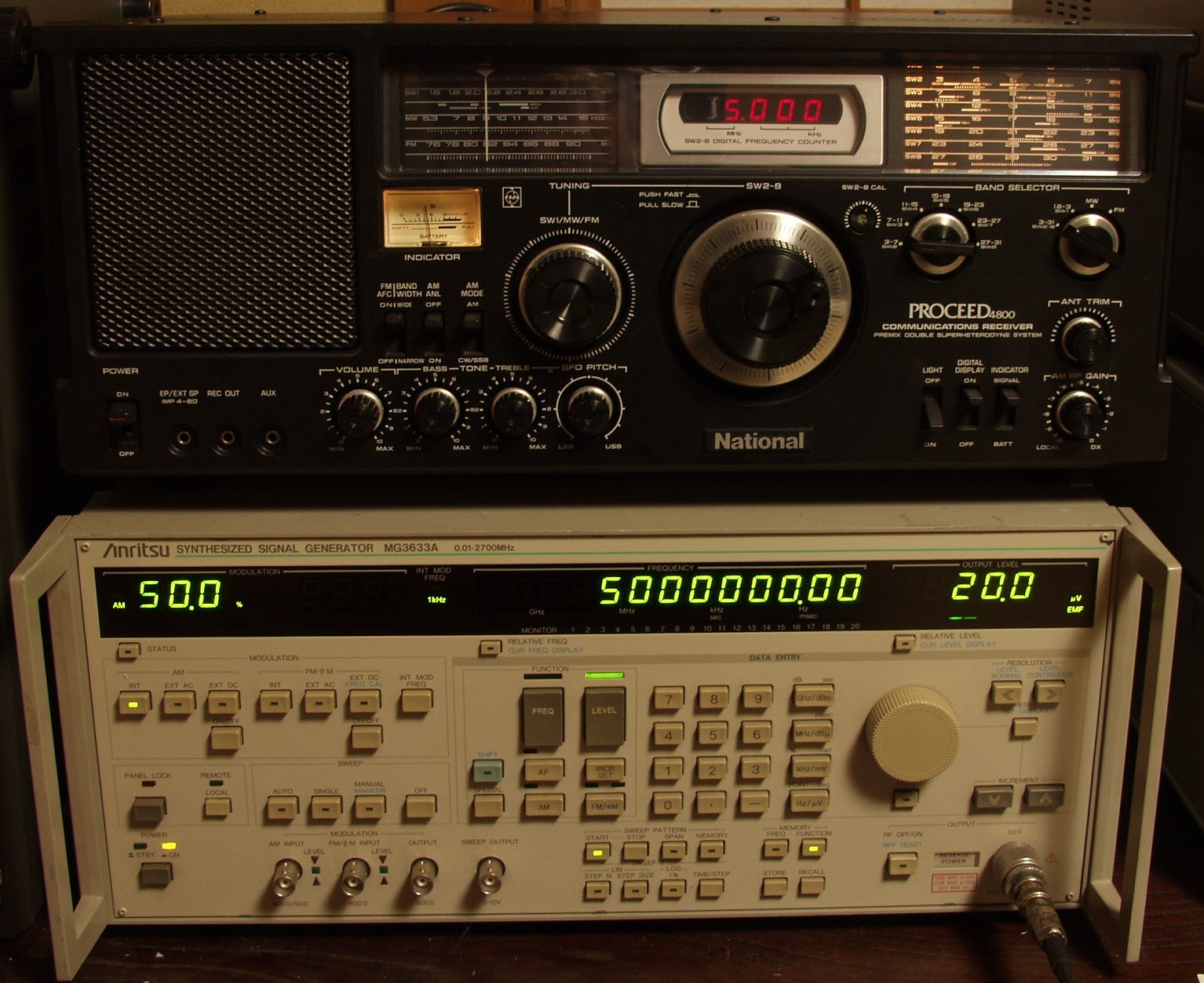

Ｅ−３Ａ．ＳＷ２感度測定　ＡＭ５ＭＨＺ　ＡＮＴ入力２０μＶを受信

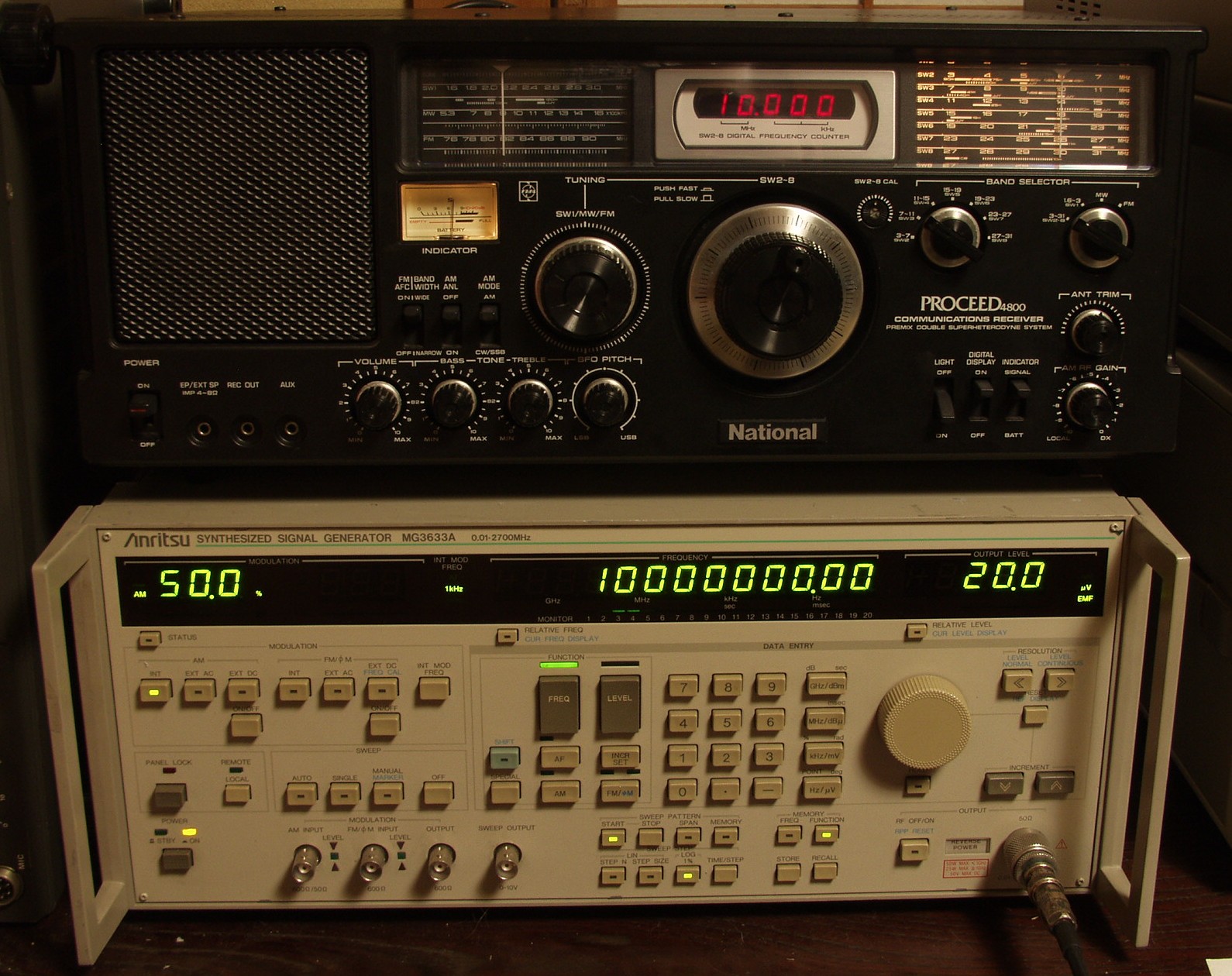

Ｅ−４Ａ．ＳＷ３感度測定　ＡＭ１０ＭＨＺ　ＡＮＴ入力２０μＶを受信

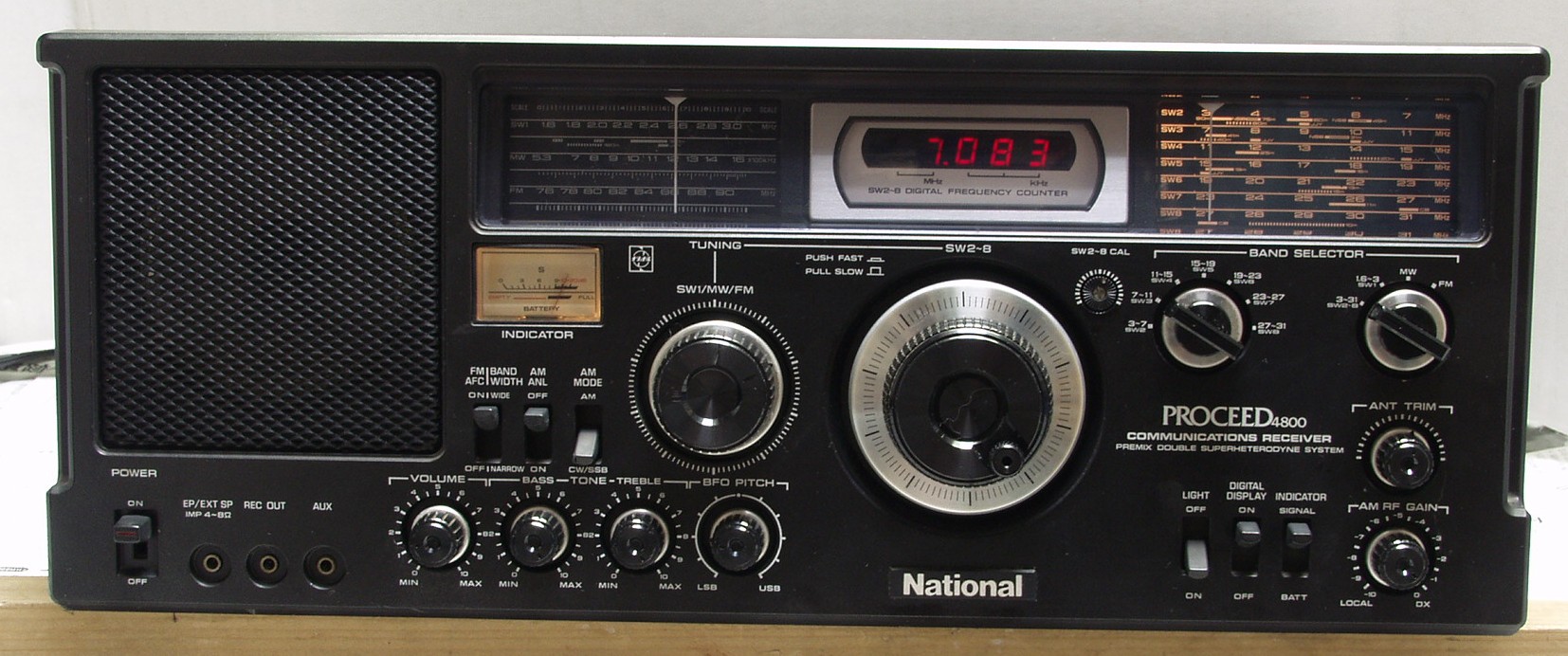

Ｅ−４Ｂ．７ＭＨＺのハムバンドでＳＳＢ受信

Ｅ−５．ＳＷ４感度測定　ＡＭ１５ＭＨＺ　ＡＮＴ入力２０μＶを受信

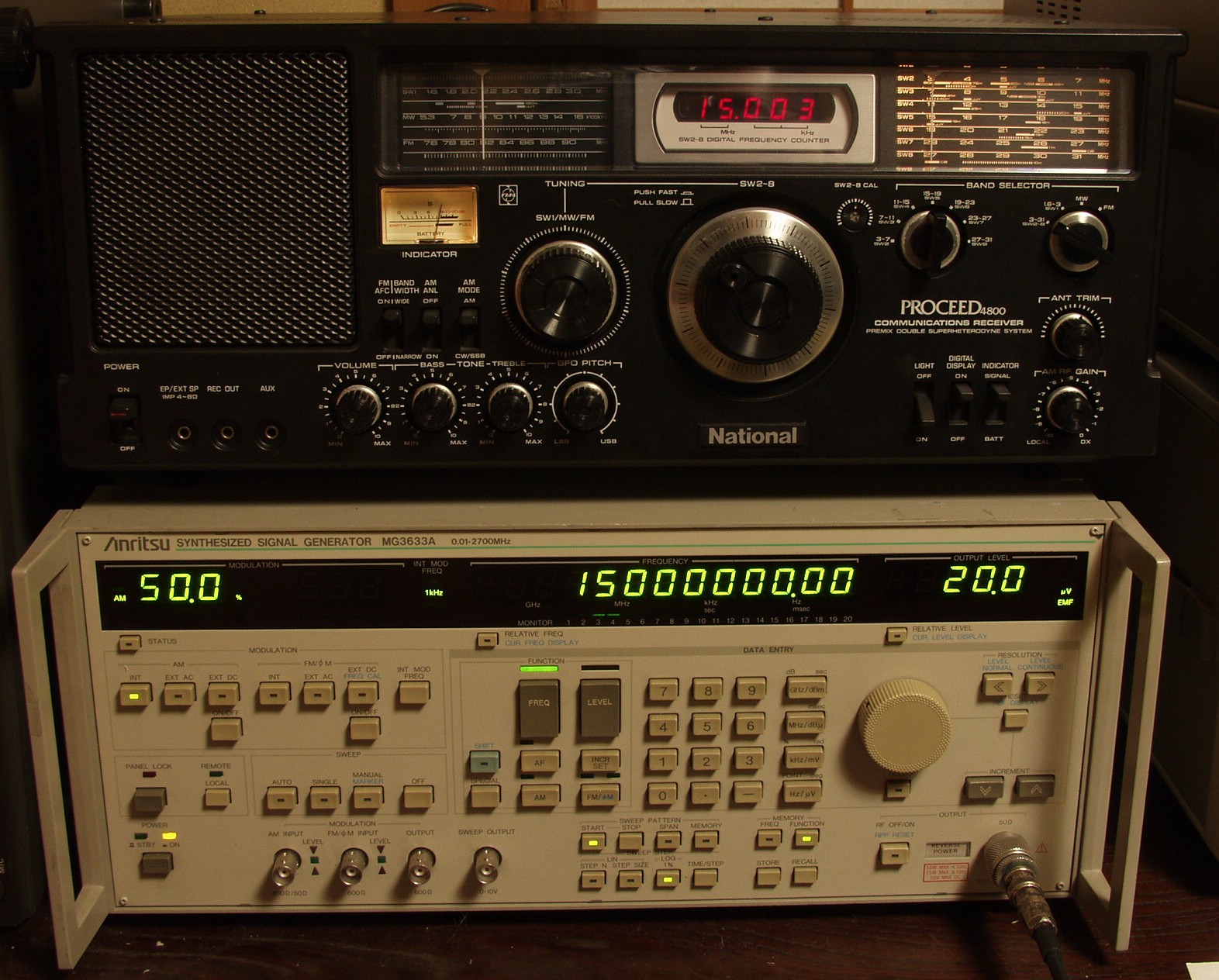

Ｅ−６Ａ．ＳＷ５感度測定　ＡＭ１５ＭＨＺ　ＡＮＴ入力２０μＶを受信

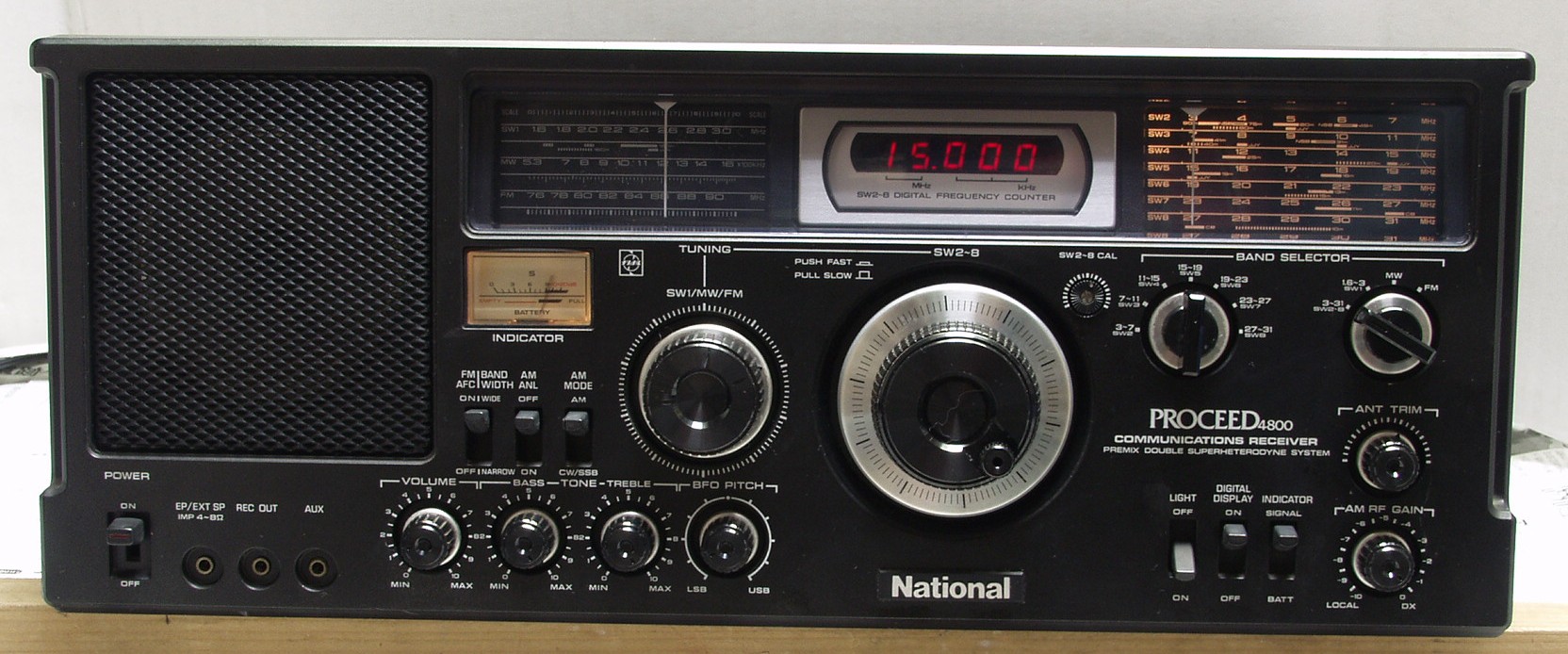

Ｅ−６Ｂ．完成　　１５ＭＨＺのＷＷＷ（標準電波）受信

Ｅ−７．ＳＷ６感度測定　ＡＭ２３ＭＨＺ　ＡＮＴ入力２０μＶを受信

Ｅ−８．ＳＷ７感度測定　ＡＭ２３ＭＨＺ　ＡＮＴ入力２０μＶを受信

Ｅ−９．ＳＷ８感度測定　ＡＭ３１ＭＨＺ　ＡＮＴ入力２０μＶを受信
