| ドイツ製「ＳＡＢＡ ９０/１１Ｋ」５球スーパー 修理 |
| 平成１５年１０月１８日到着 平成１６年３月２９日完成 |
|
| 修理前の様子 Ａ−１Ａ．前から見る |
 |

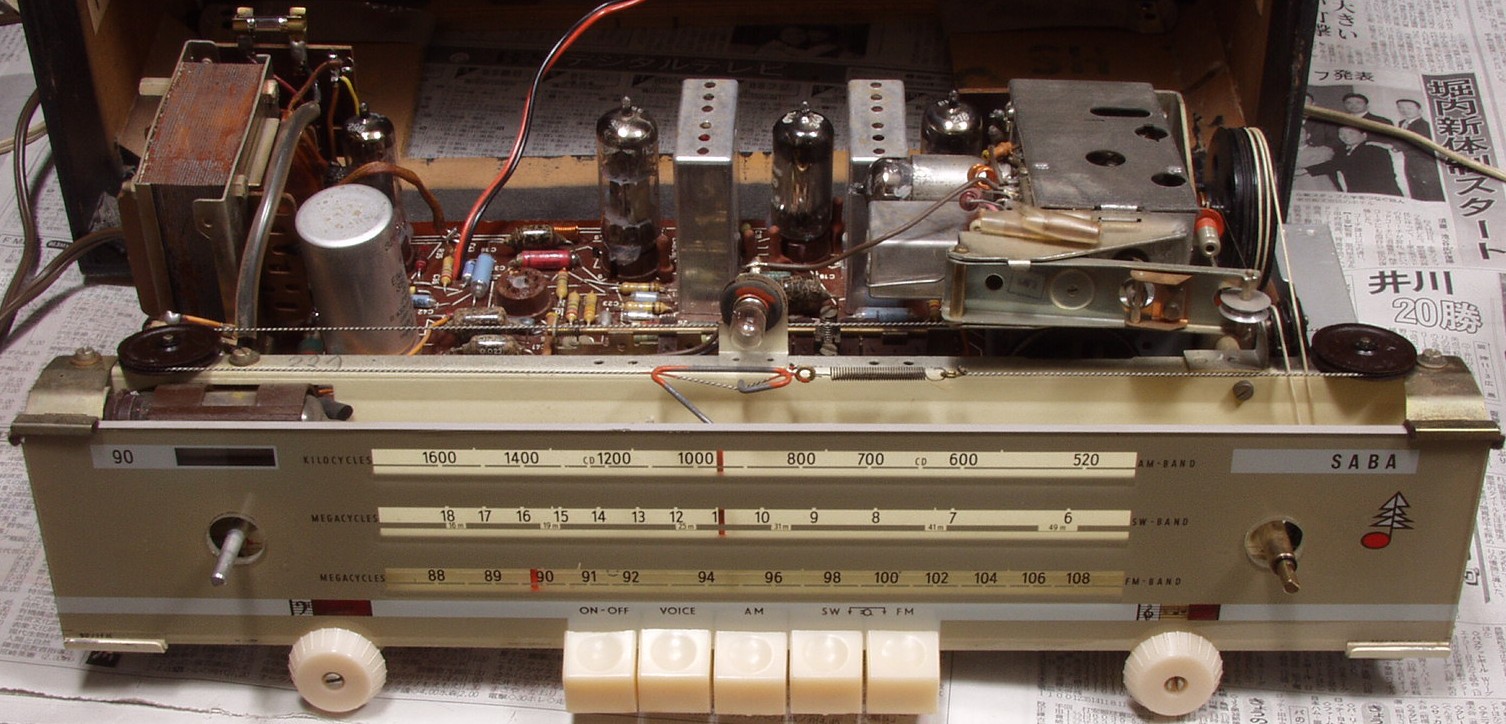

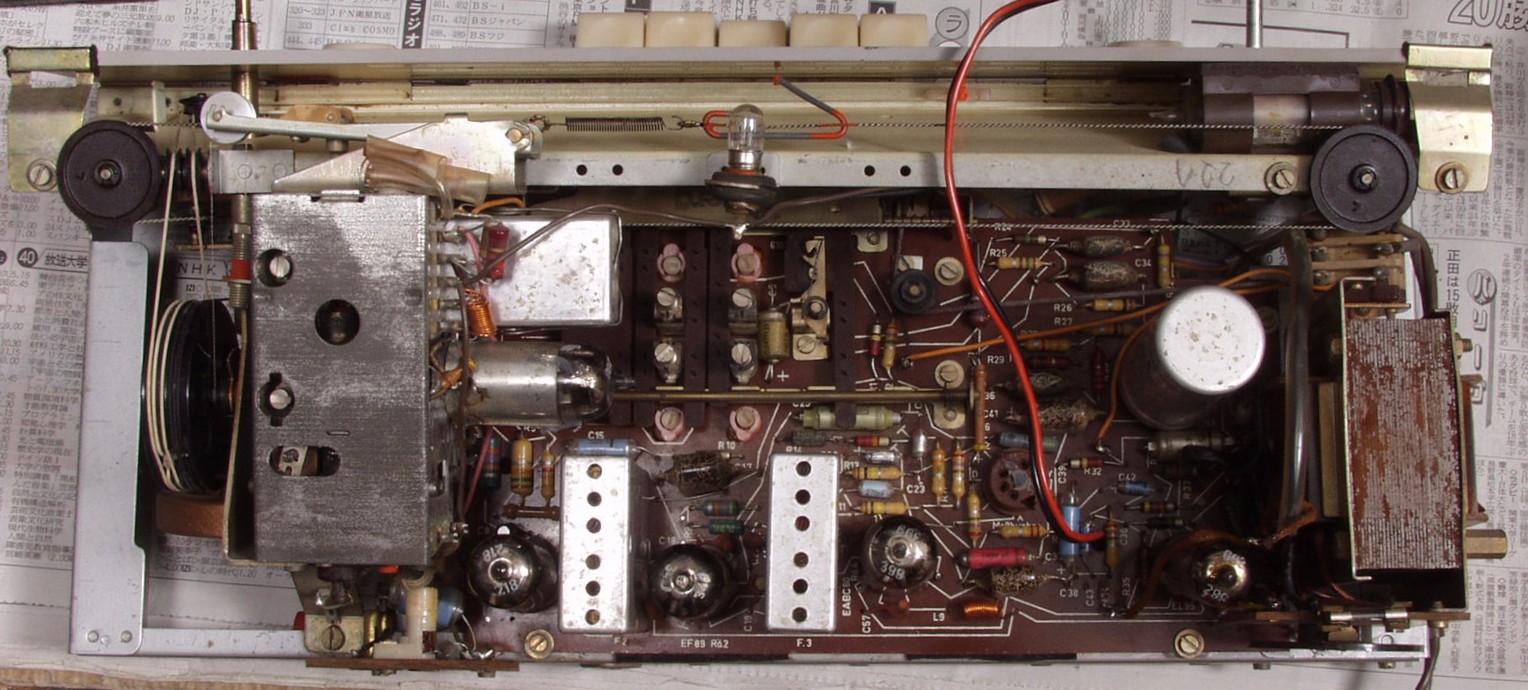

| Ａ−１Ｂ．上から見る |
 |

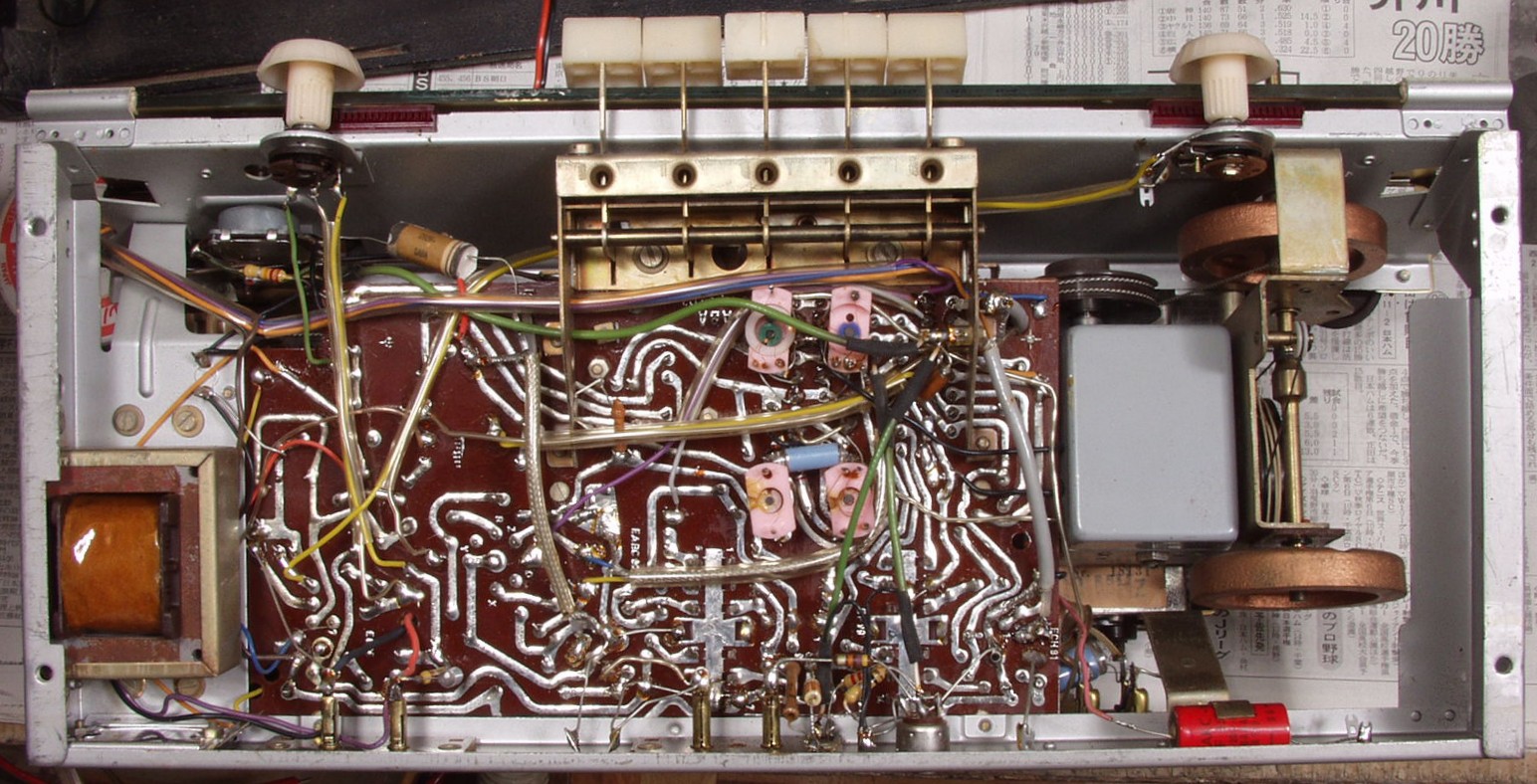

| Ａ−１Ｃ．下から見る |
 |

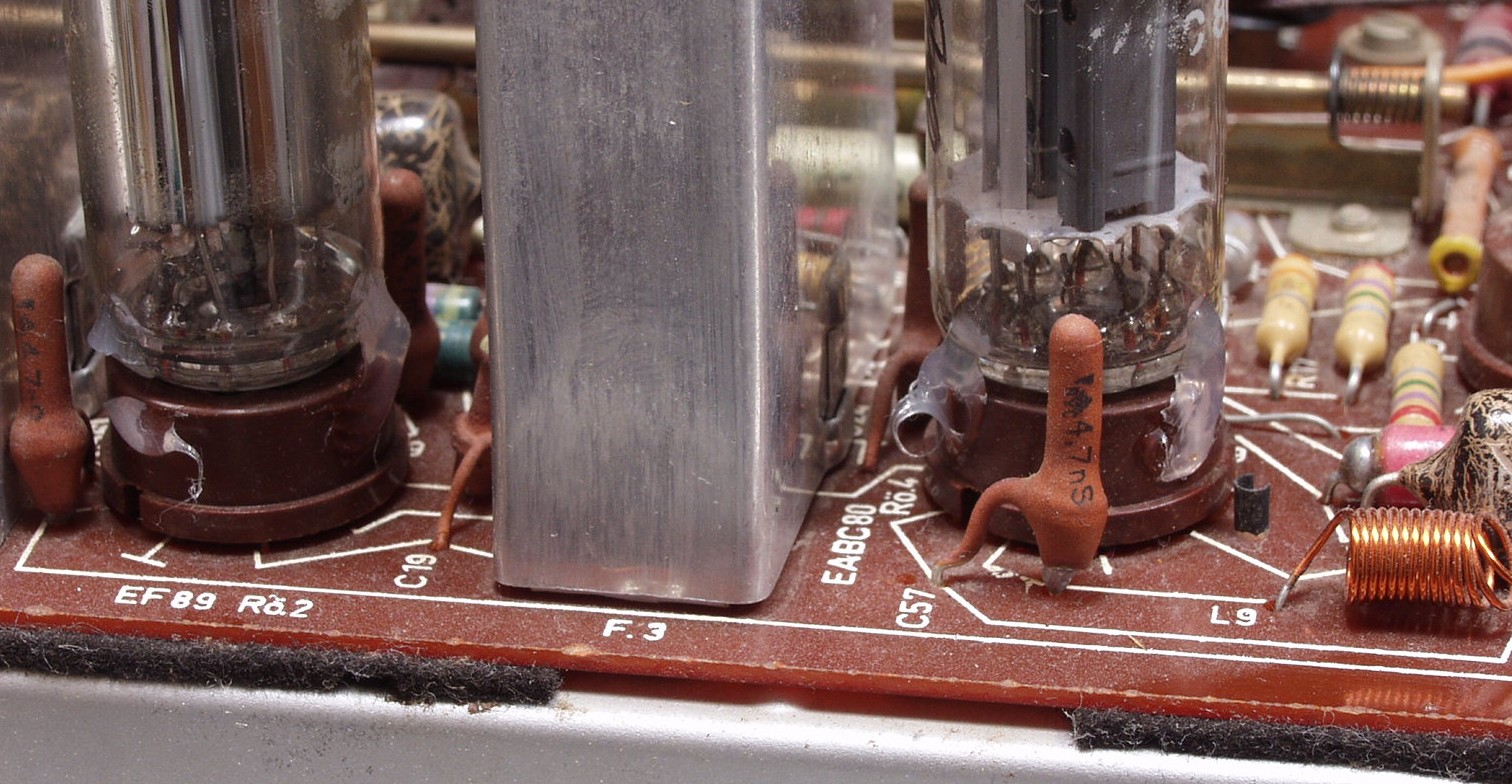

| Ａ−２Ａ．真空管はホットボンドで固定してある |
 |
| Ａ−３Ａ．高圧巻き線が短絡焼損した電源トランス |
 |

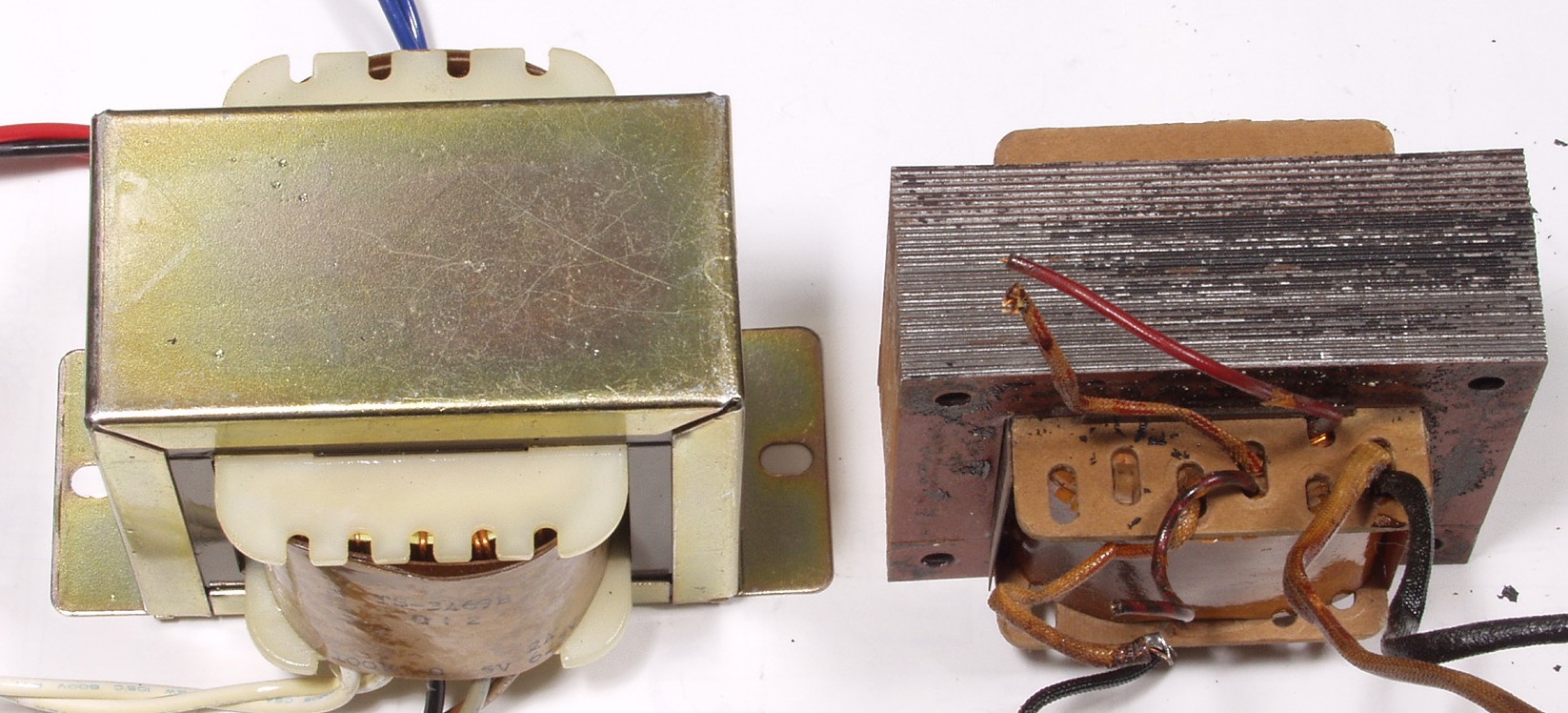

| Ａ−３Ｂ．電源トランス比較 左＝交換する電源トランス 右＝焼損した電源トランス |
 |

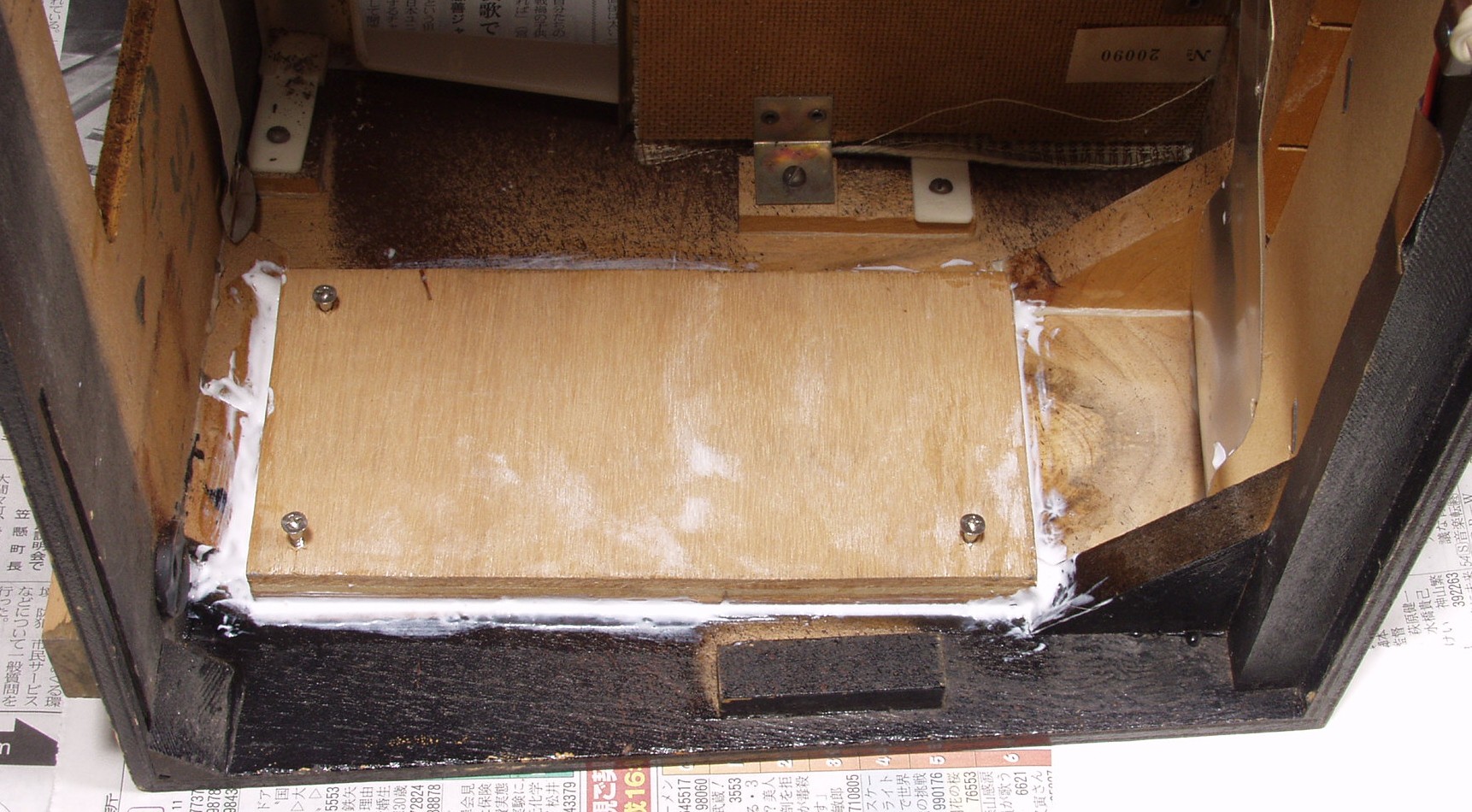

| Ｃ．修理状況 Ｃ−１Ａ．修理中 電源トランスを付ける為の補強板を取り付ける |
 |

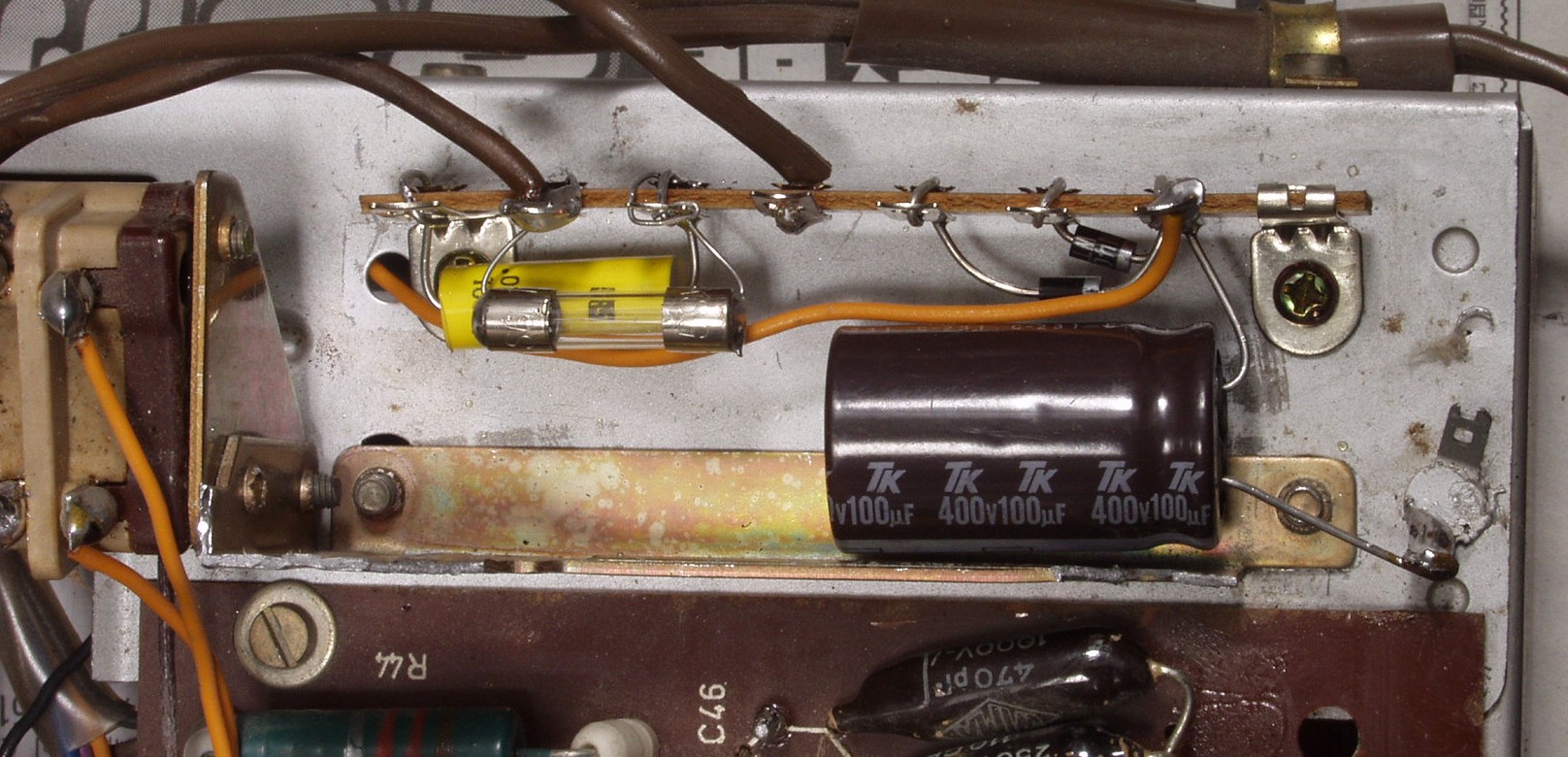

| Ｃ−１Ｂ．修理中 ダイオード整流に変更する |
 |

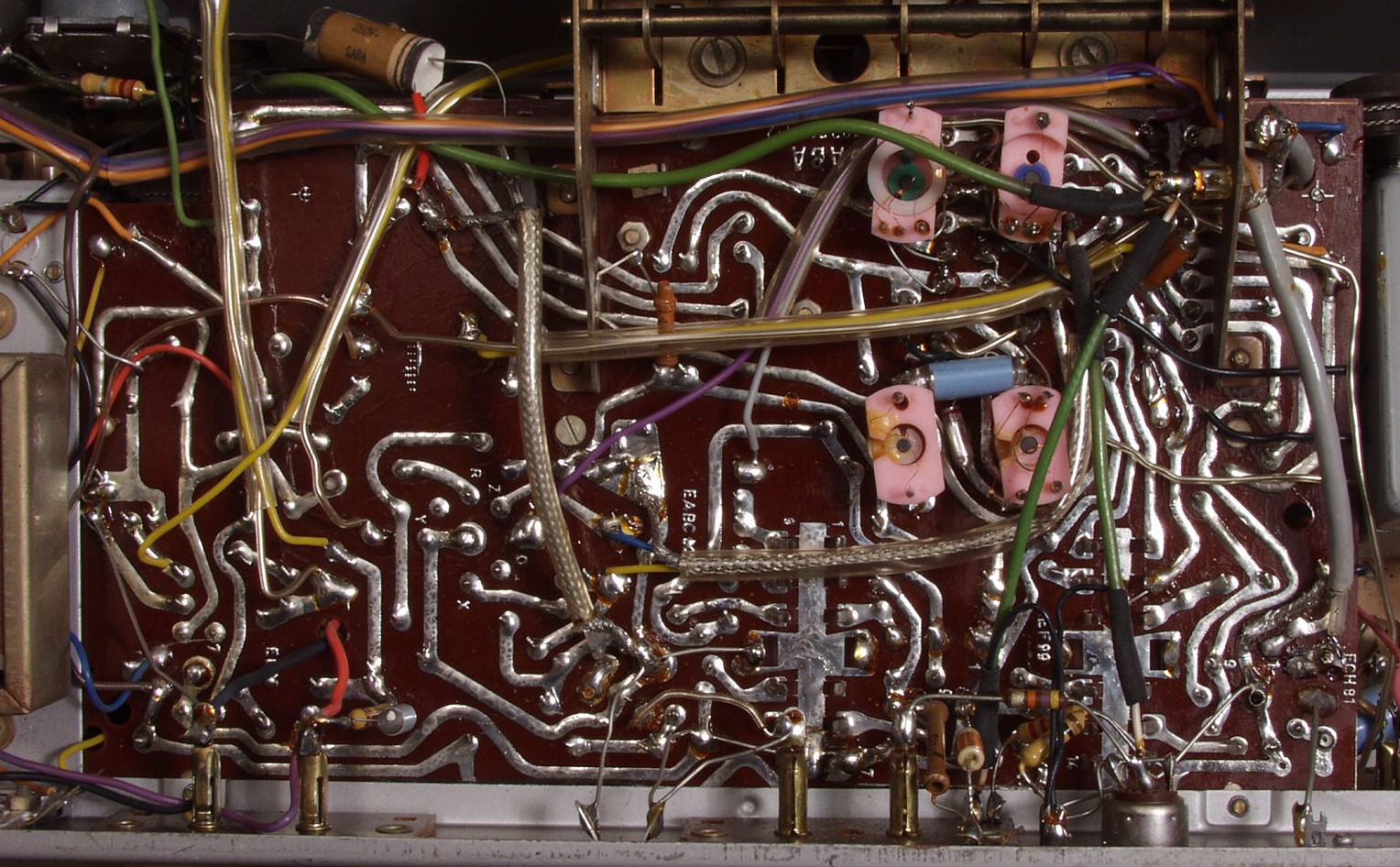

| Ｃ−２Ａ．修理前 基盤部裏 |
 |

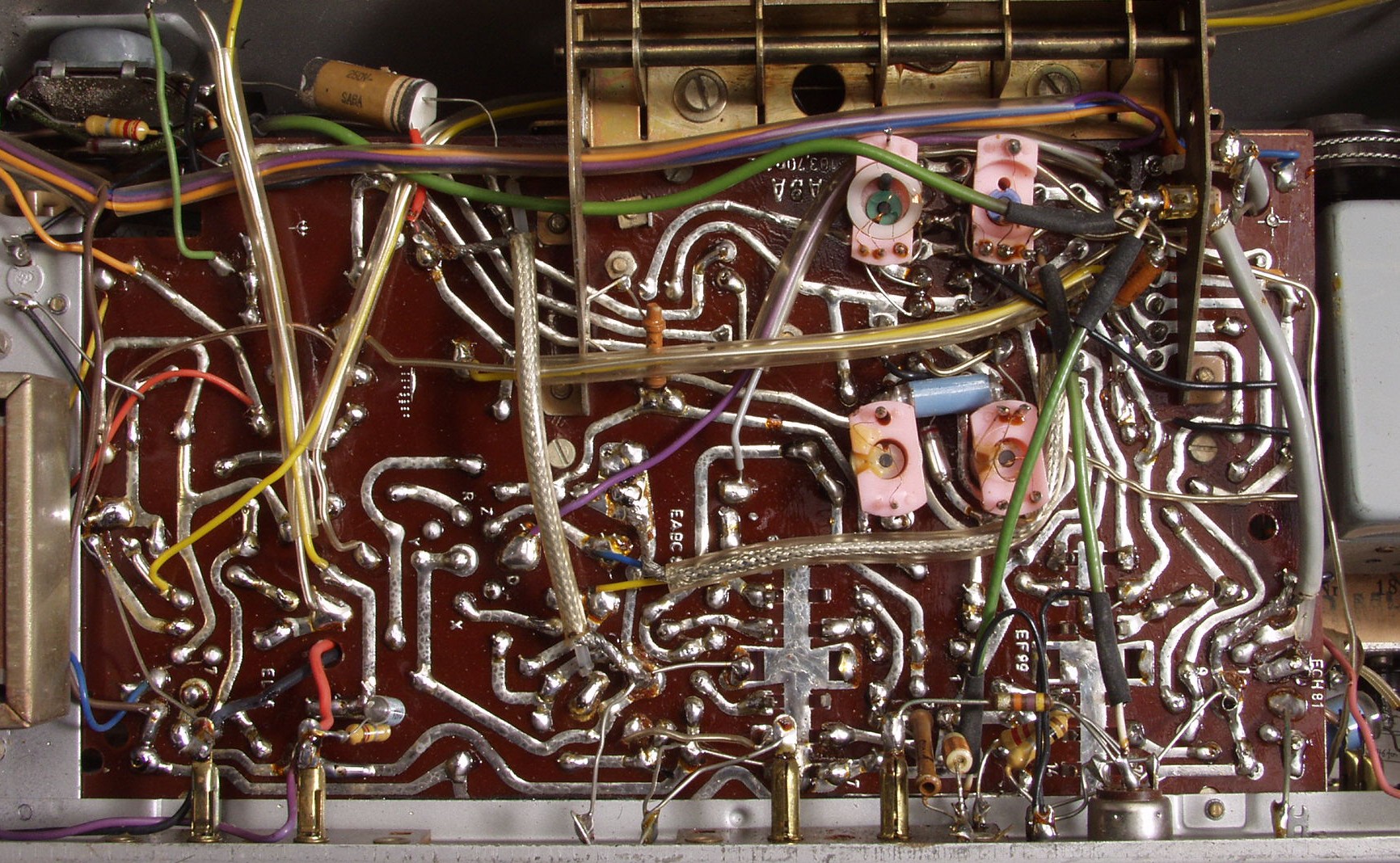

| Ｃ−２Ｂ．修理後 基盤部裏 怪しい所は半田補正を行う |
 |

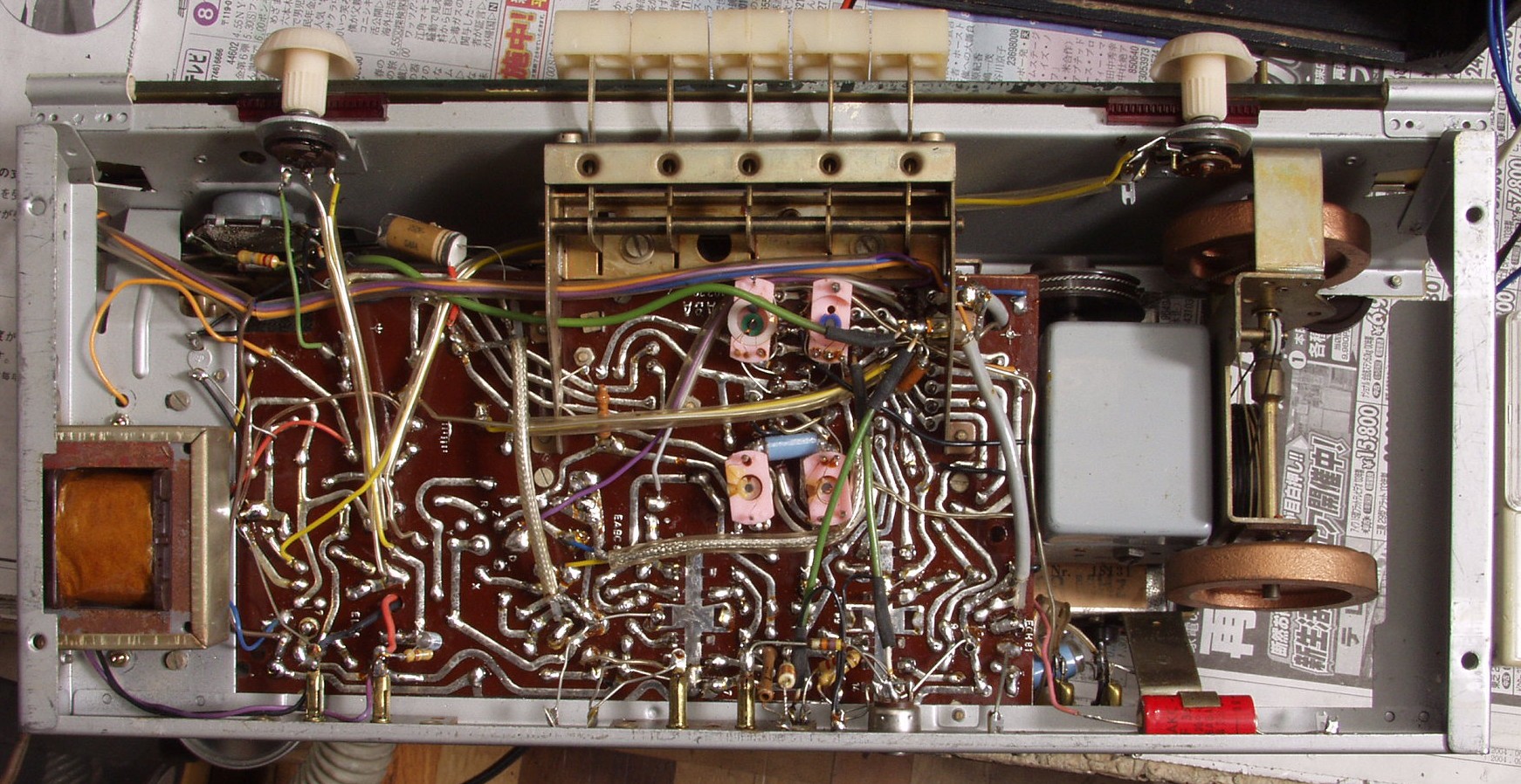

| Ｃ−３．修理後 下から見る |
 |

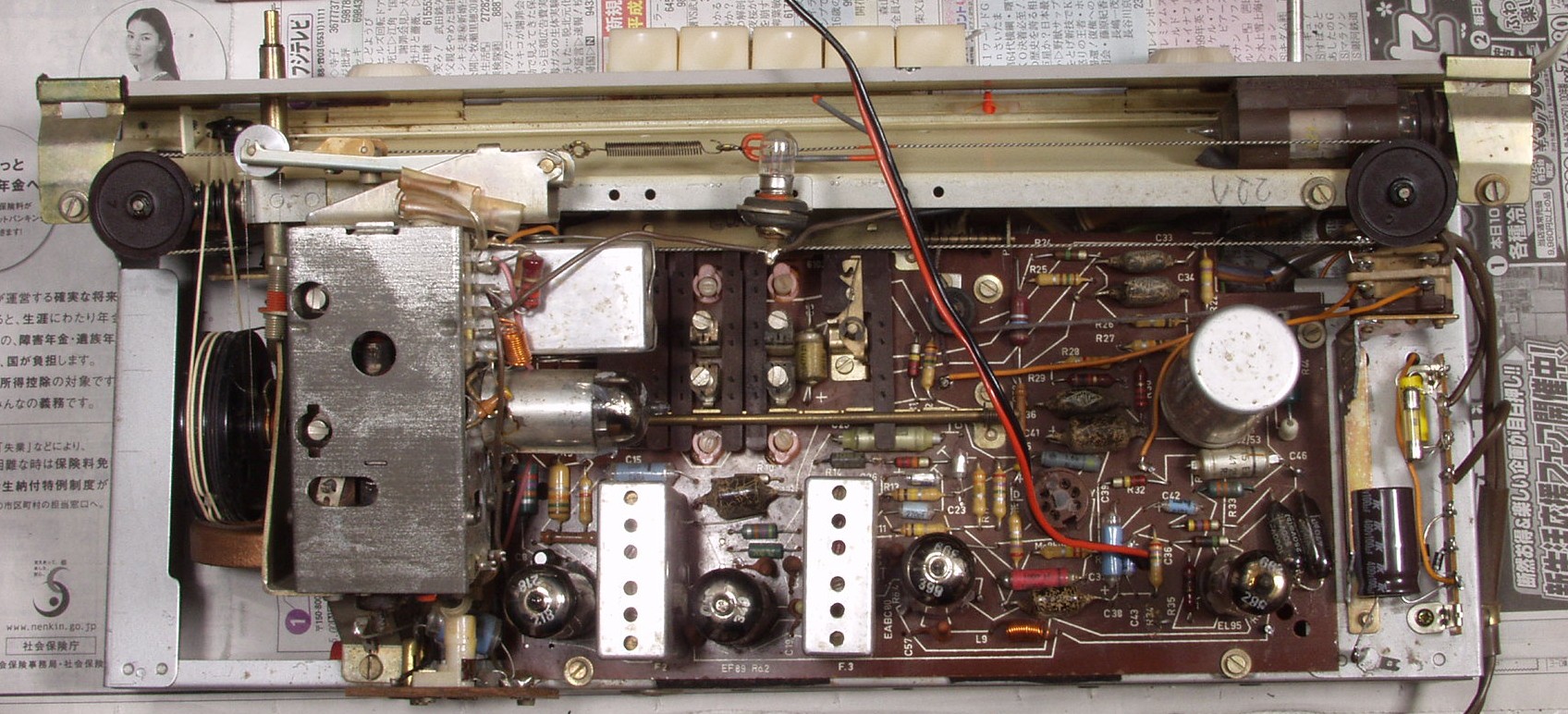

| Ｃ−４．修理後 下から見る |
 |

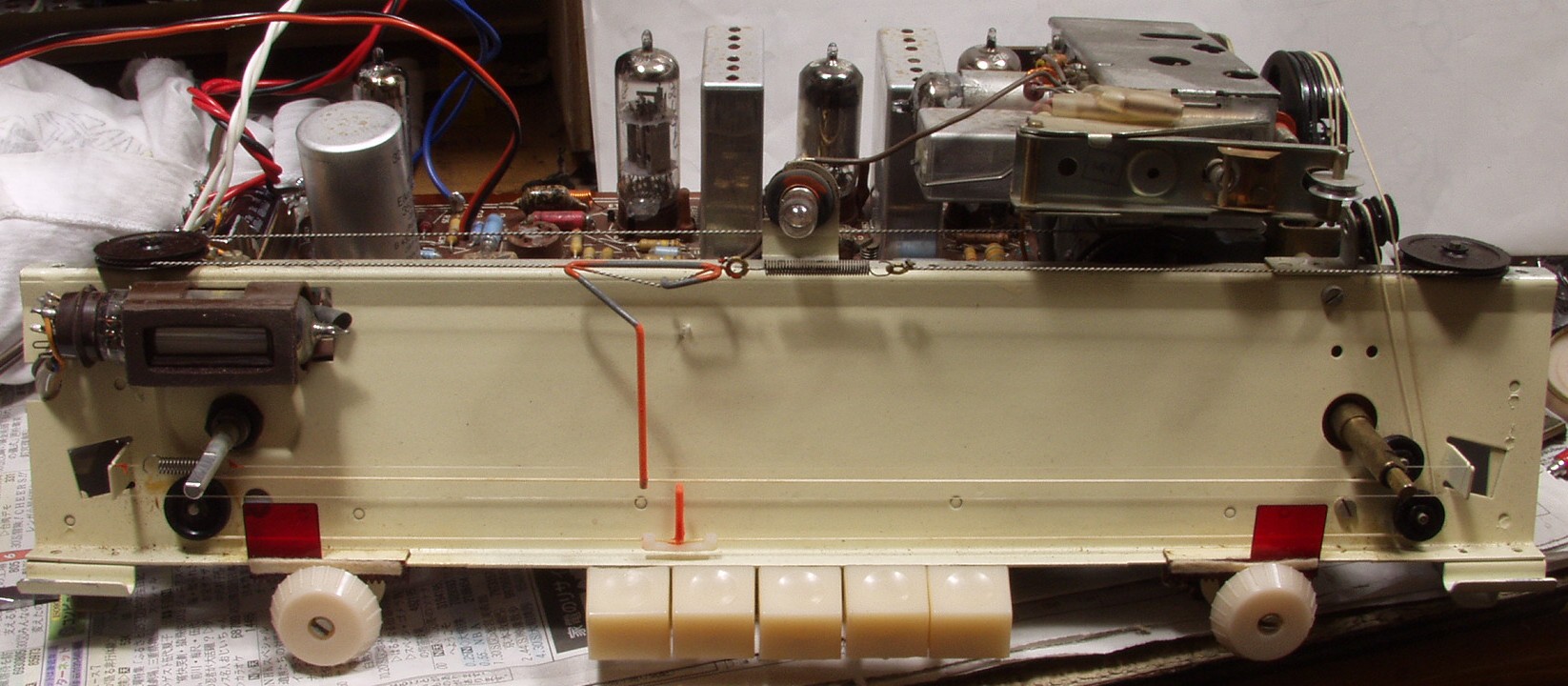

| Ｃ−５．修理中 ＶＲが緩んでいるのでパネルを取り、締め付ける |
 |

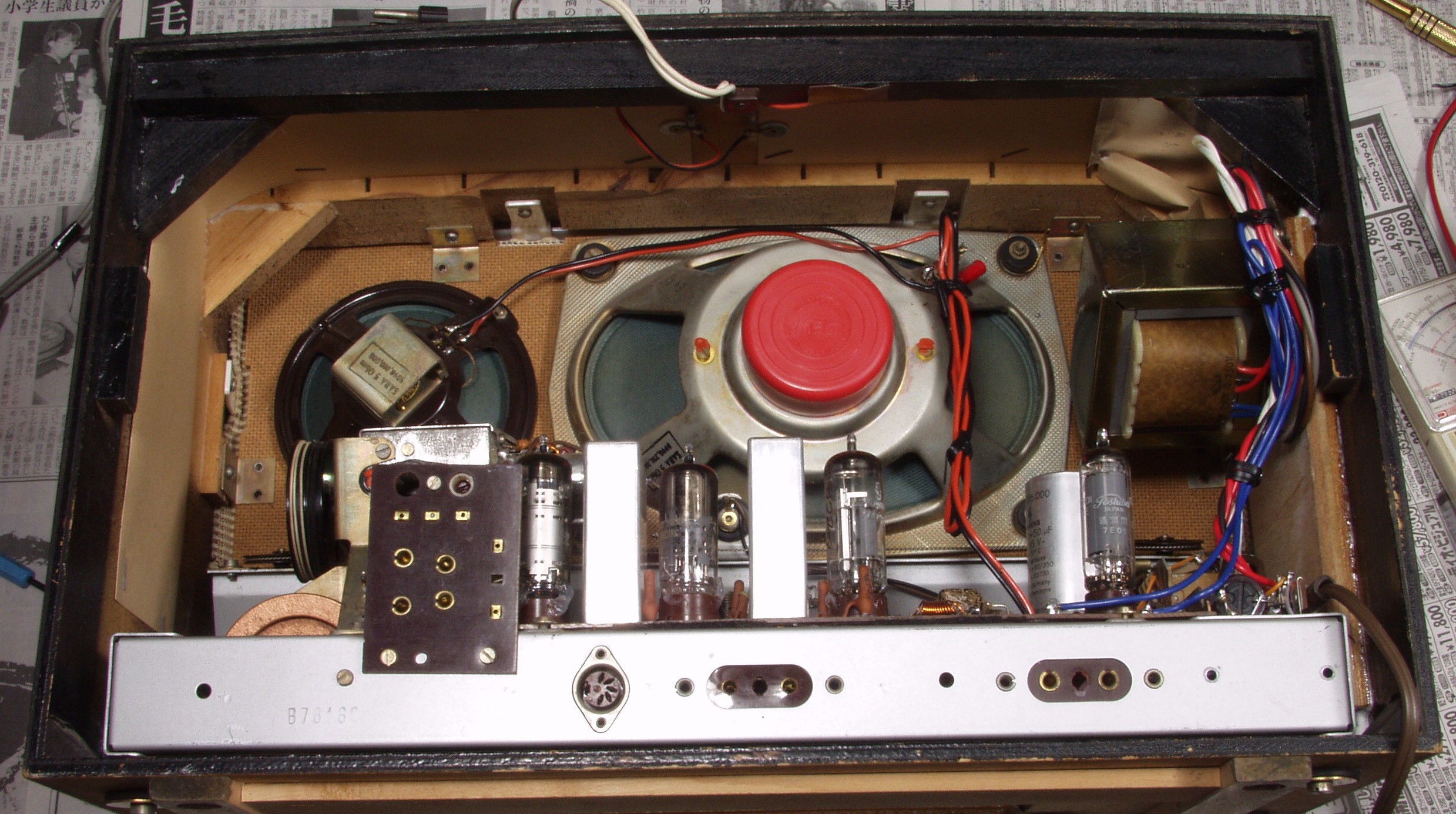

| Ｃ−６．完成後 後ろから見る |
 |

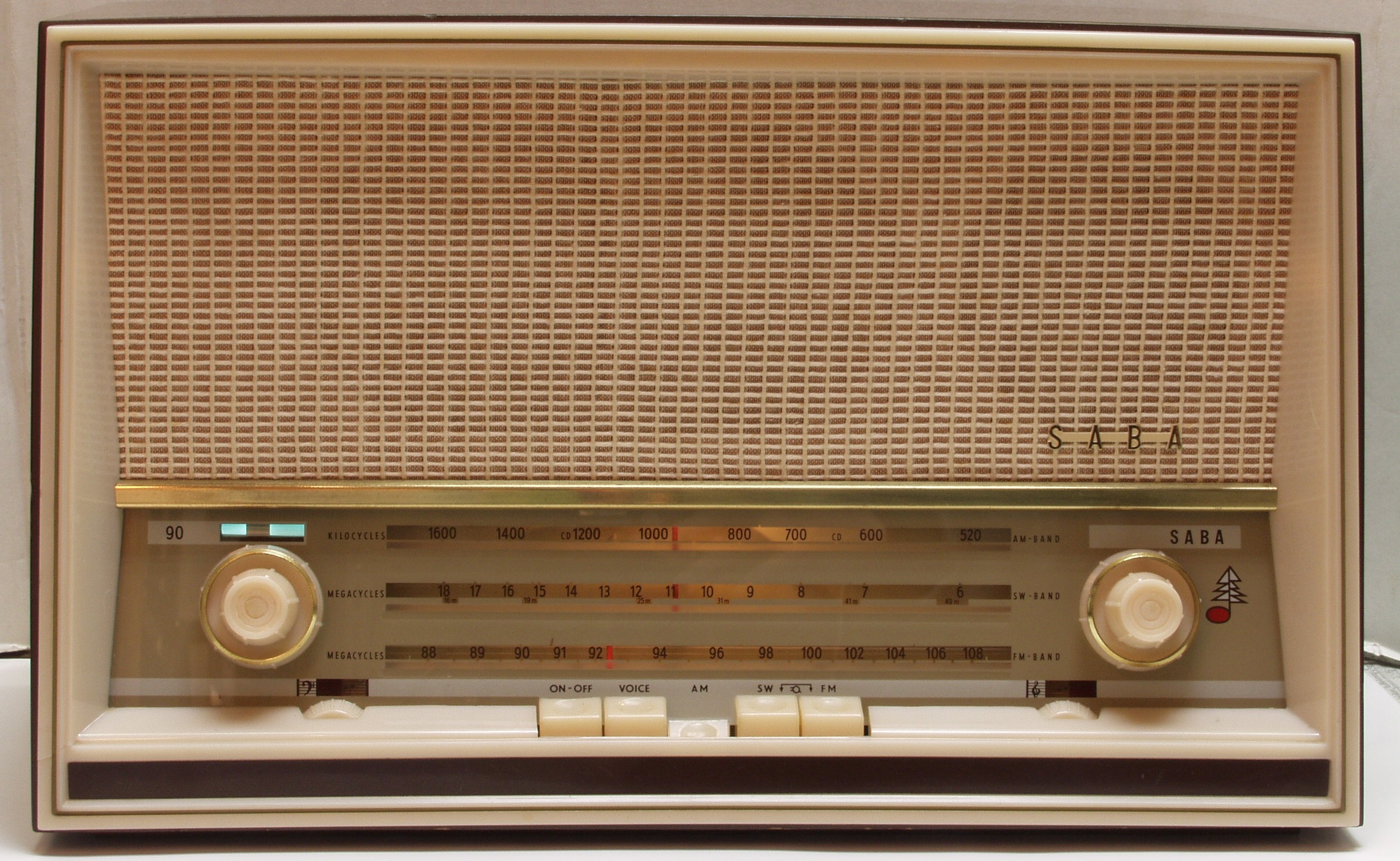

| Ｃ−７．完成 引き続き２４時間エージング |
 |
