Ｓａｎｓｕｉ　Ｂ−２３０１Ｌ　修理記録

平成１３年１０月

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝ここ参照

A．修理前の状況 　ＲLチャンネルから「ガリガリ」という音、出る。 　プロテクトが働く。 B．原因 　メインAMPのＴＲ（トランジスター）劣化 　終段ＴＲ（トランジスター）の劣化 Ｃ．修理状況 　終段ＴＲ（トランジスター）交換、 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 Ｄ．使用部品 　終段ＴＲ（トランジスター）　　　　　　　　　　　１６個 　ＳＰ接続リレー　　　　　　　　　　　　　　　　　２個 　バランス、バイアス調整用　半固定ＶＲ　　　８個 　ＦＥＴ（電界トランジスター）　　　　　　　　　　４個 　電解ｺﾝﾃﾞﾝｻー　　　　　　　　　　　　　　　　６個 　抵抗　　　　　　　　　　　　　　　　　　　　　　　８個 Ｅ．修理費　　８４，０００円　　　　＜＜通常修理＞＞

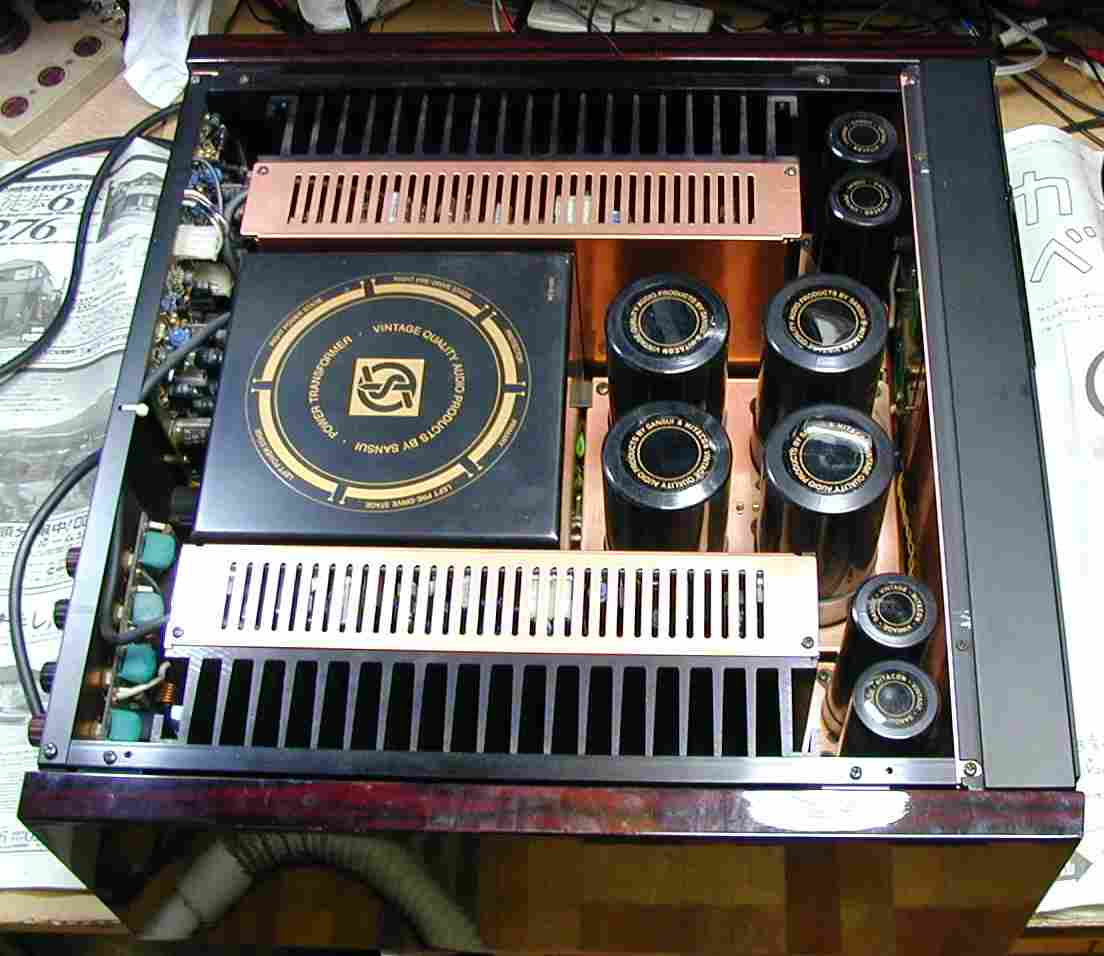

１．上蓋を取り清掃後

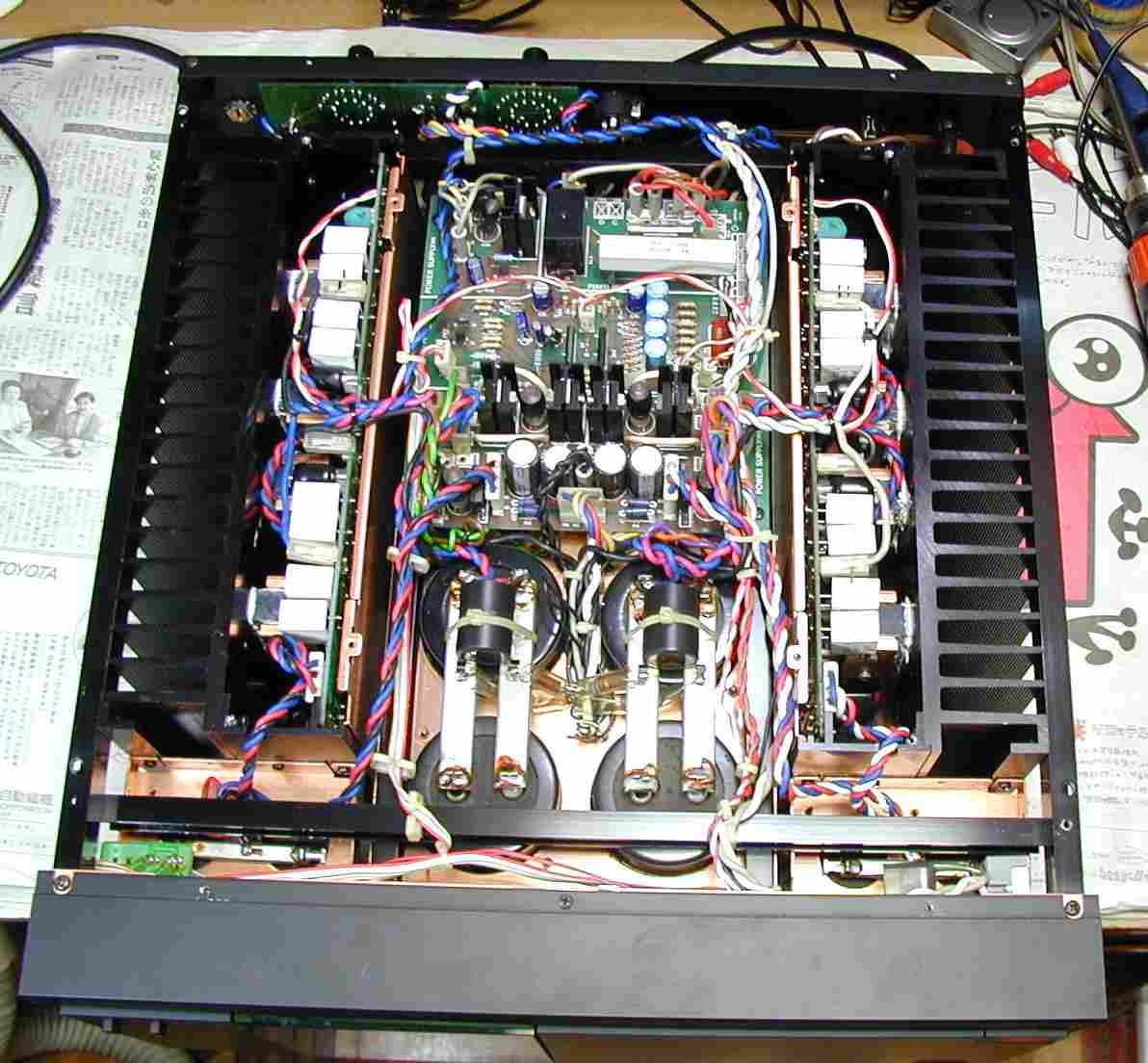

２．終段ＴＲ（トランジスター）交換

３．ＳＰ接続リレー交換

４．バランス、バイアス半固定ＶＲ交換

５．ＦＥＴ交換

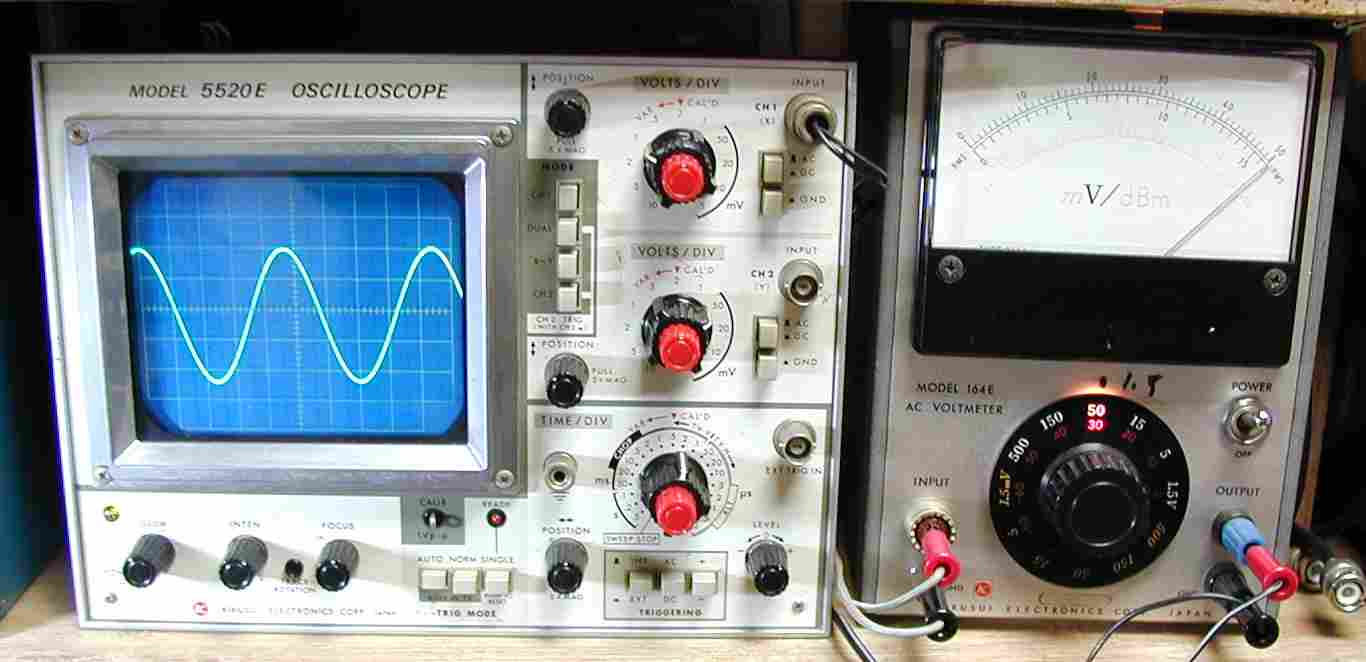

６．出力確認、調整

７．出力確認、調整　５０Ｖ＝３１２Ｗ　軽く３００Ｗオーバー

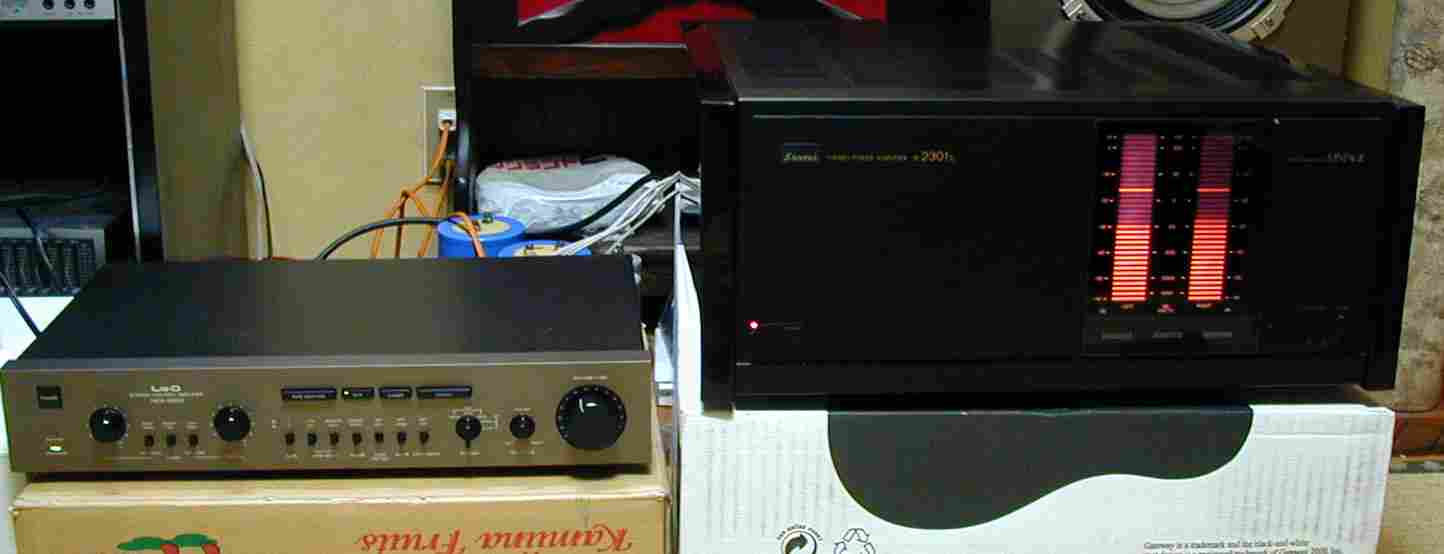

８．完成

９．１２時間エージング
