Ｓａｎｓｕｉ　Ｃ－２３０１．　２台目再修理記録

初回修理記録（平成１７年８月２３日到着）はこちら　　　　　　　　　　　平成２０年１０月２５日到着　　　平成２２年１０月１０日完了

A．　修理前の状況

プロテクト解除しない

B．　原因

R側定電圧電源不良
振動防止にブチルゴムを巻いた「ブチルゴム巻・銅箔スチロールコンデンサー」の短絡が原因

Ｃ．　修理状況

ブチルゴム巻・銅箔スチロールコンデンサーをセラミックコンデンサーに交換。
ＴＲ（トランジスター）交換。

Ｄ．　使用部品

セラミックコンデンサー　　　　　　　　　　　　　　　　　　　１２個。
ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　４個。
抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。

Ｅ．測定・調整のＨＰは省略

Ｅ．　修理費　　　　　　　３０，０００円　　　　＜＜オーバーホール修理＞＞
　　　　　　　　　　　　　　　　　　　　　　　　　　　　＜＜３台目からの、お馴染みさん価格＞＞

Ｓ．　Ｓａｎｓｕｉ　Ｃ－２３０１　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。

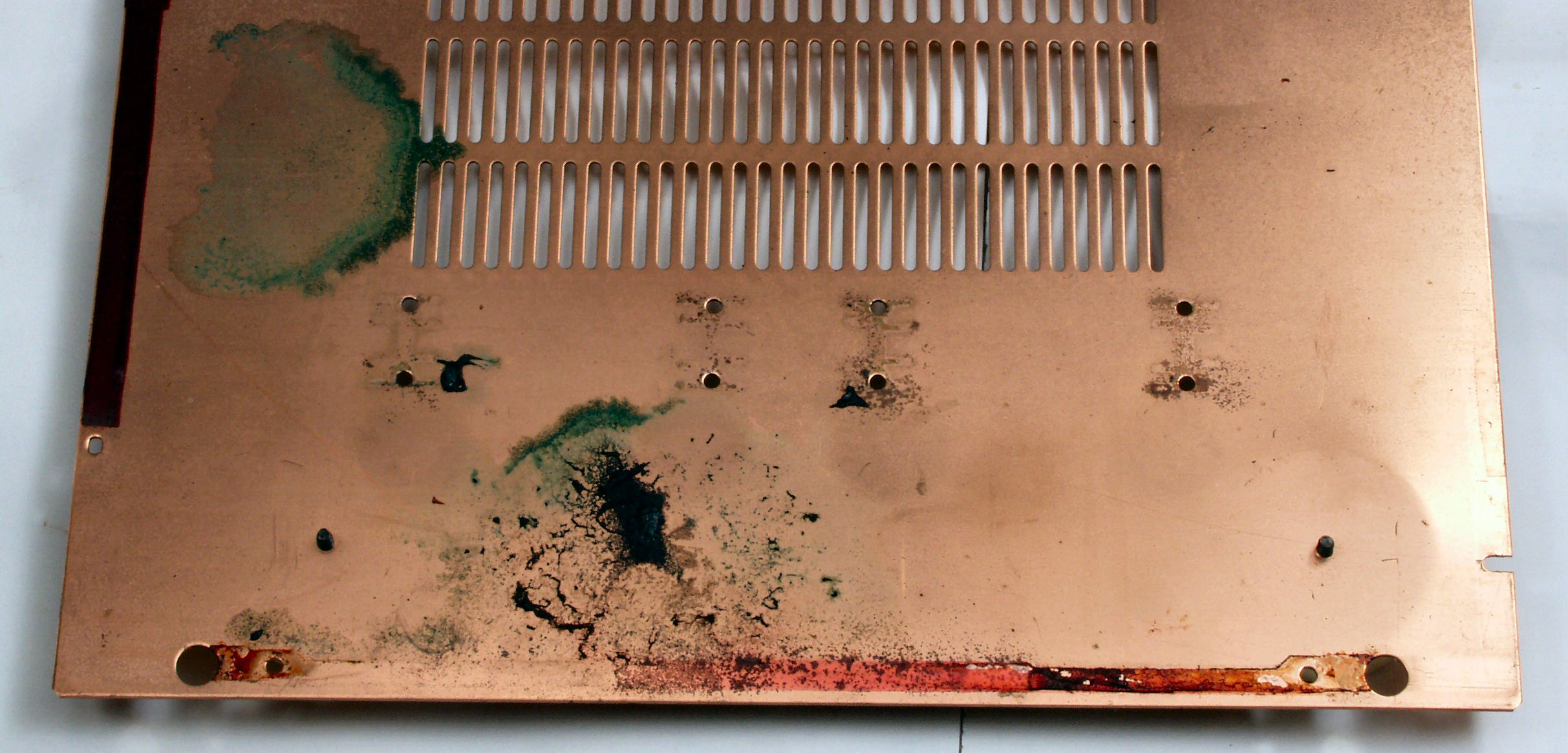

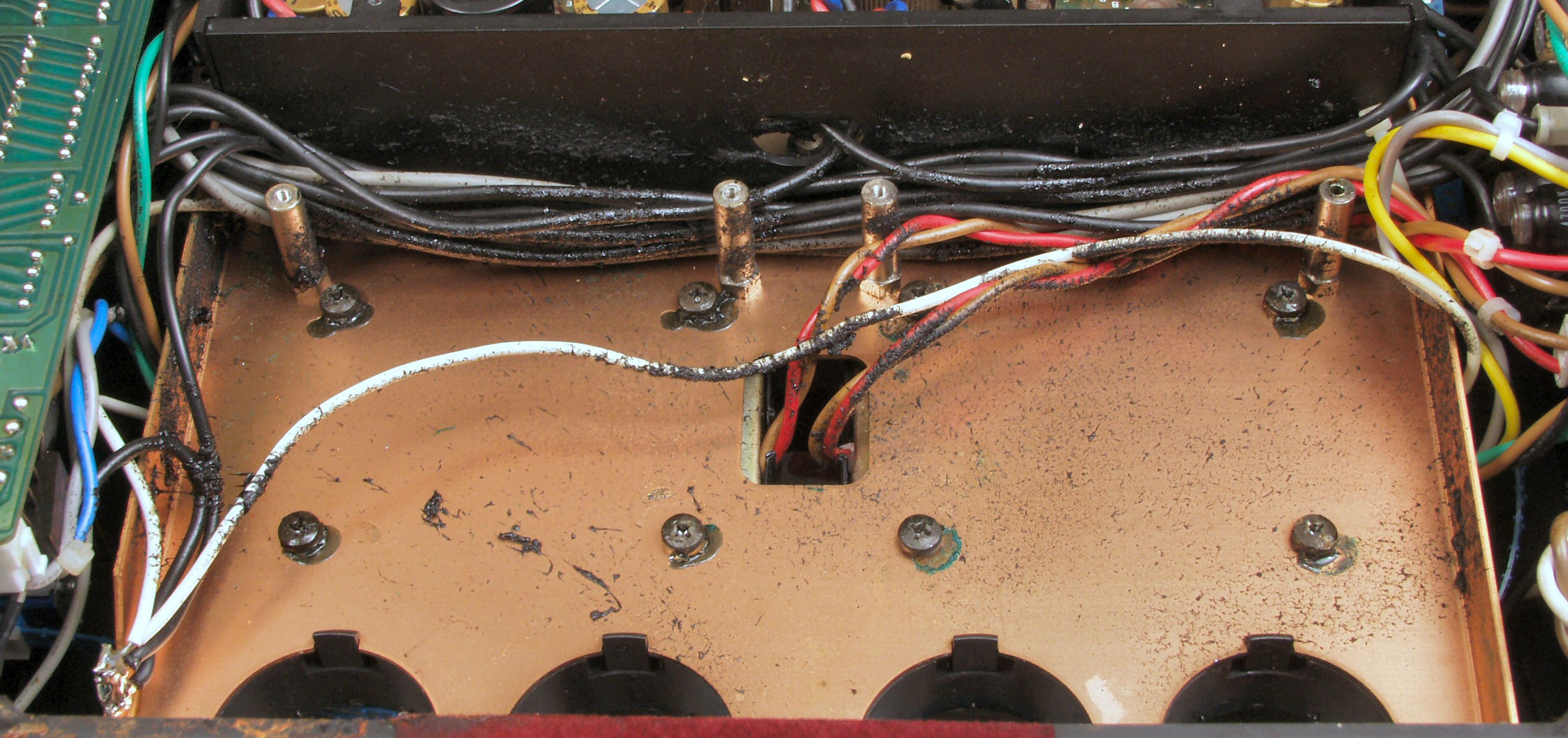

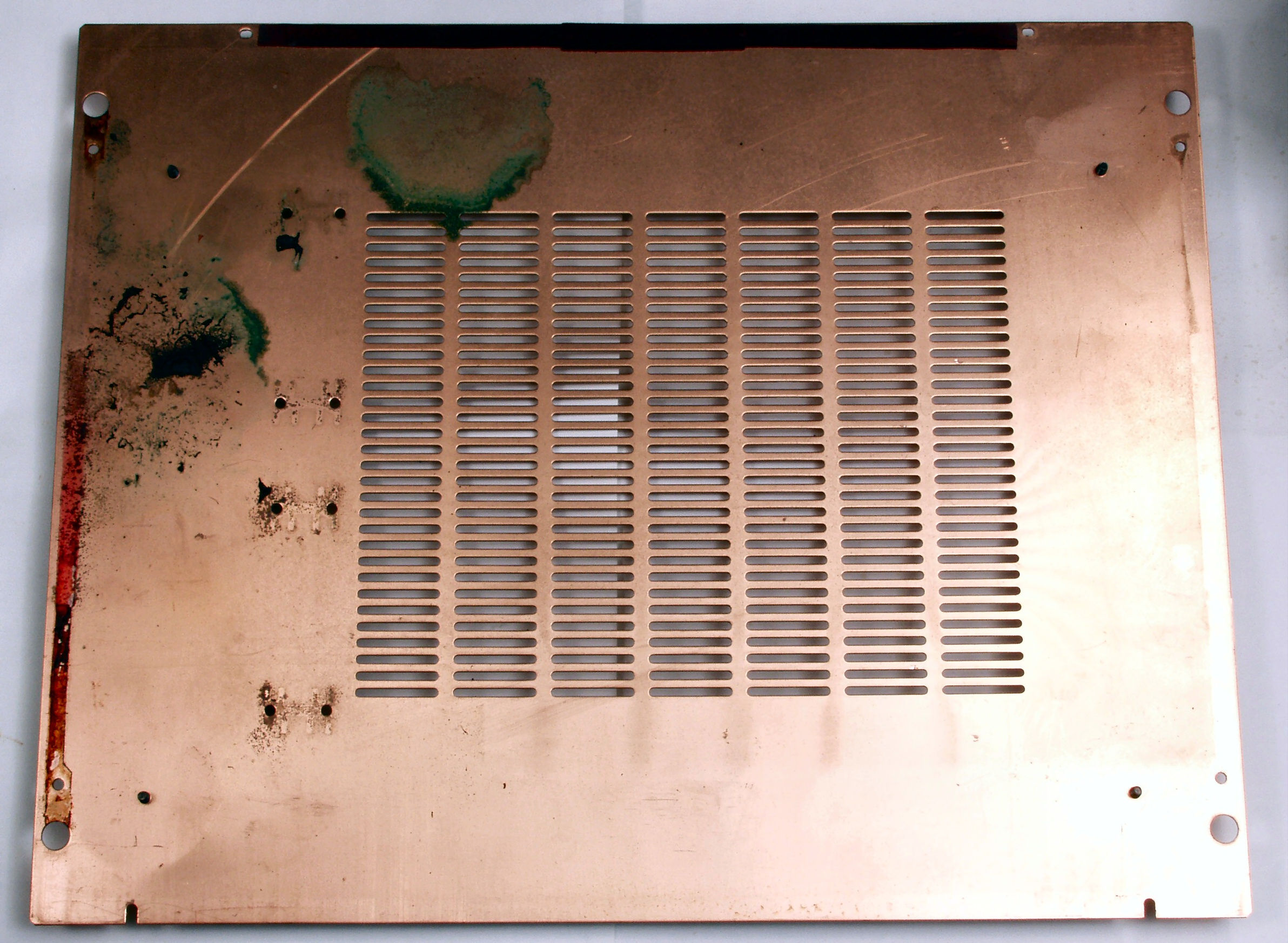

Ａ１１．　点検中　底板に残る電解コンデンサーの液による腐食

Ａ１２．　点検中　底板に残る電解コンデンサーの液による腐食拡大

Ａ２１．　点検中　ＲＬ定電圧基板と周りの様子、電解コンデンサーの液が付着している

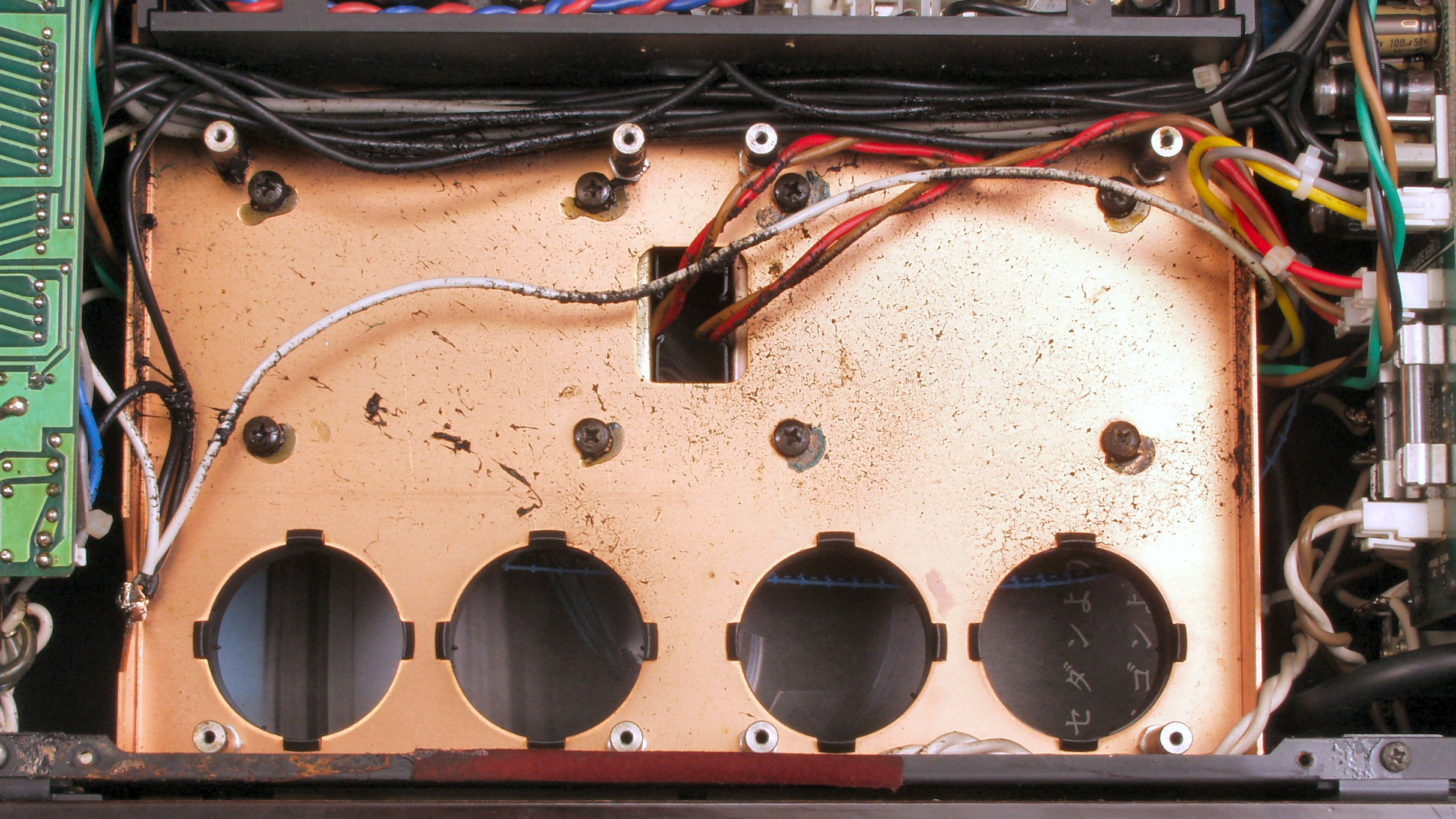

Ａ２２．　点検中　ＲＬ定電圧基板を取り除いた様子

Ａ２３．　点検中　　ＲＬ定電圧基板を取り除いた様子２

Ａ３１．　点検中　　Ｒ定電圧基板

Ａ３２．　点検中　Ｒ定電圧基板２

Ａ３３．　点検中　Ｒ定電圧基板３

Ａ４１．　点検中　Ｌ定電圧基板側

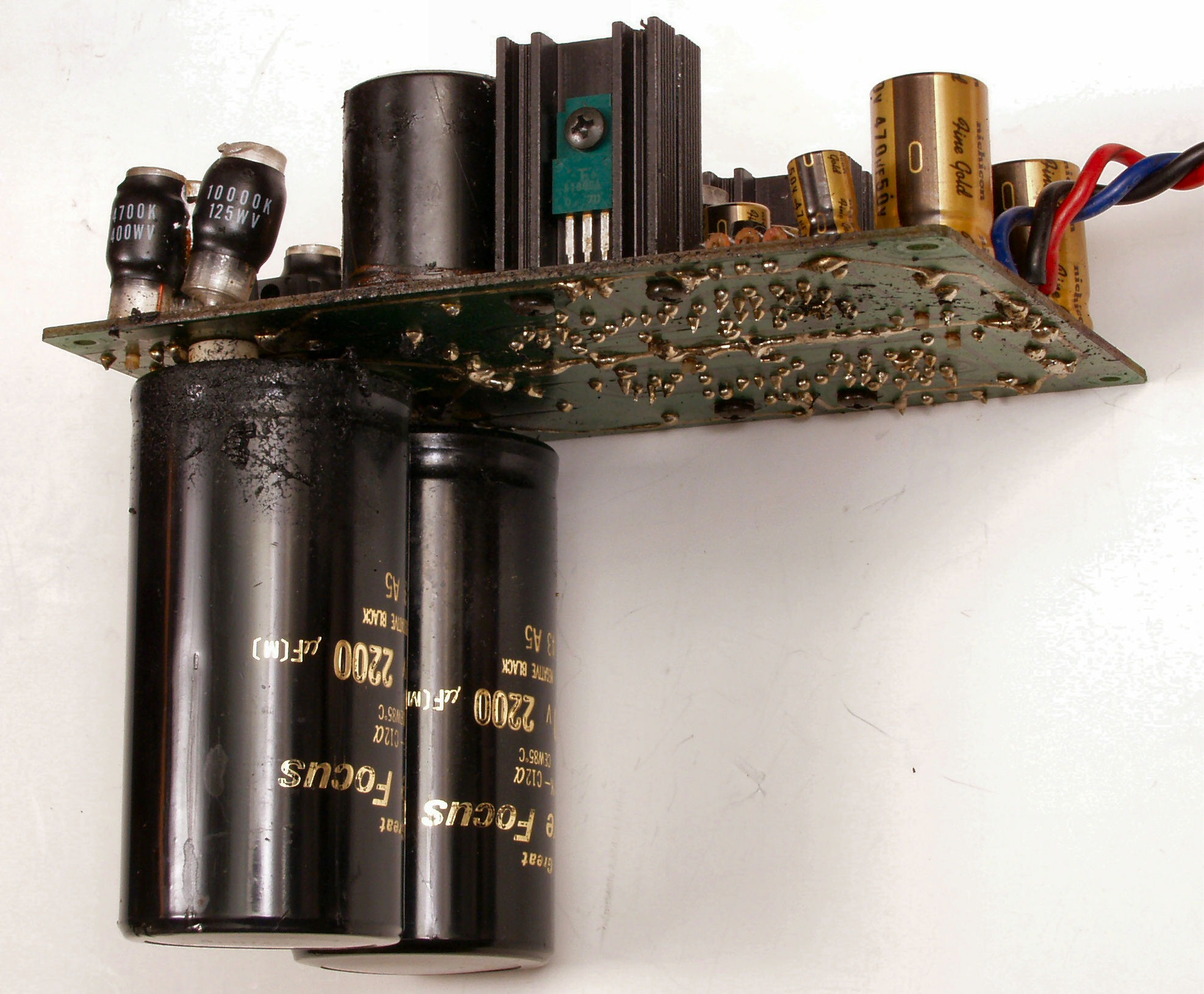

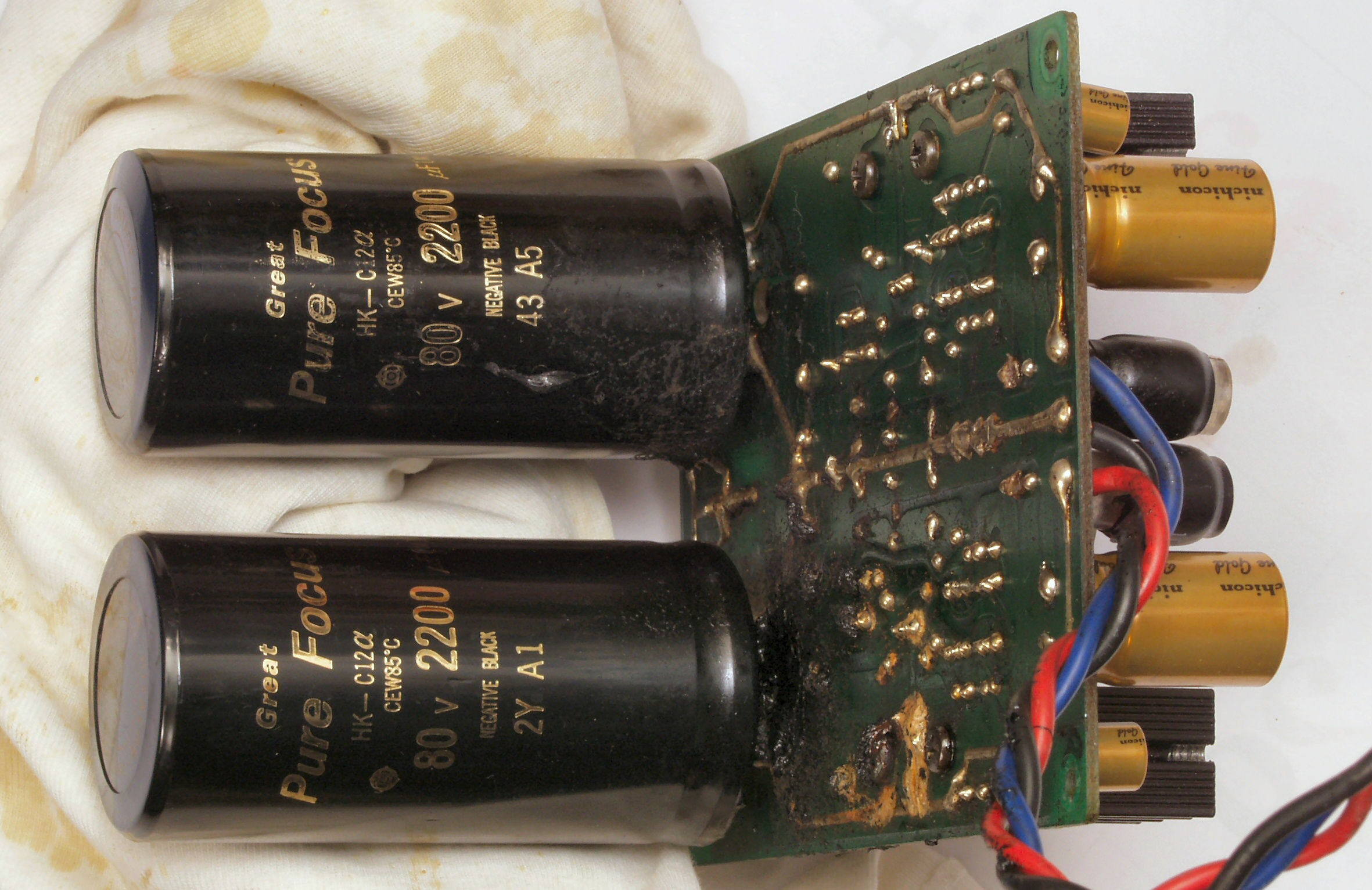

Ａ５１．　点検中　Ｒ定電圧基板の電解コンデンサー

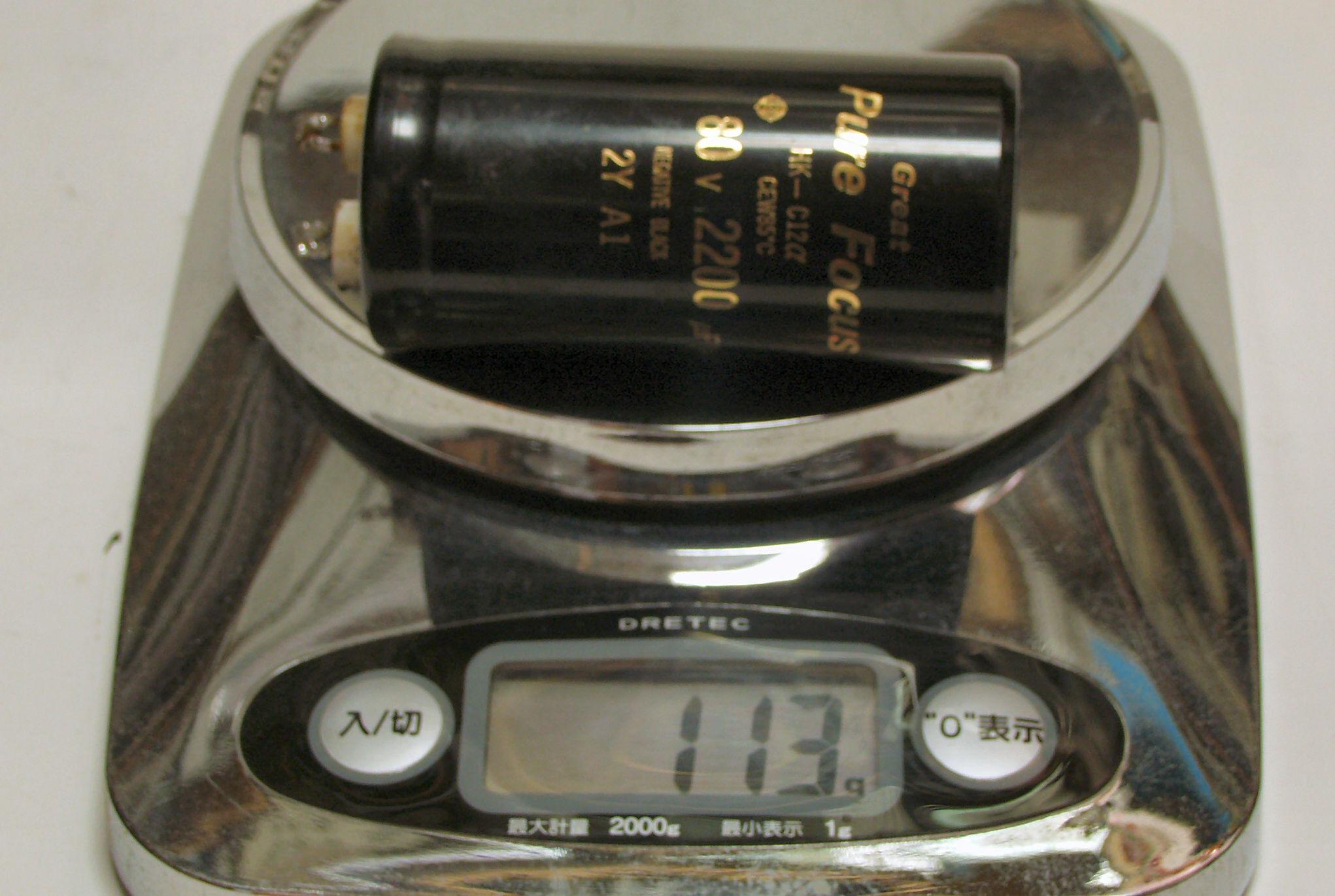

Ａ５２．　点検中　Ｒ定電圧基板の電解コンデンサー、液が吐出した方、１２４－１１３＝約１１ｇが漏れた

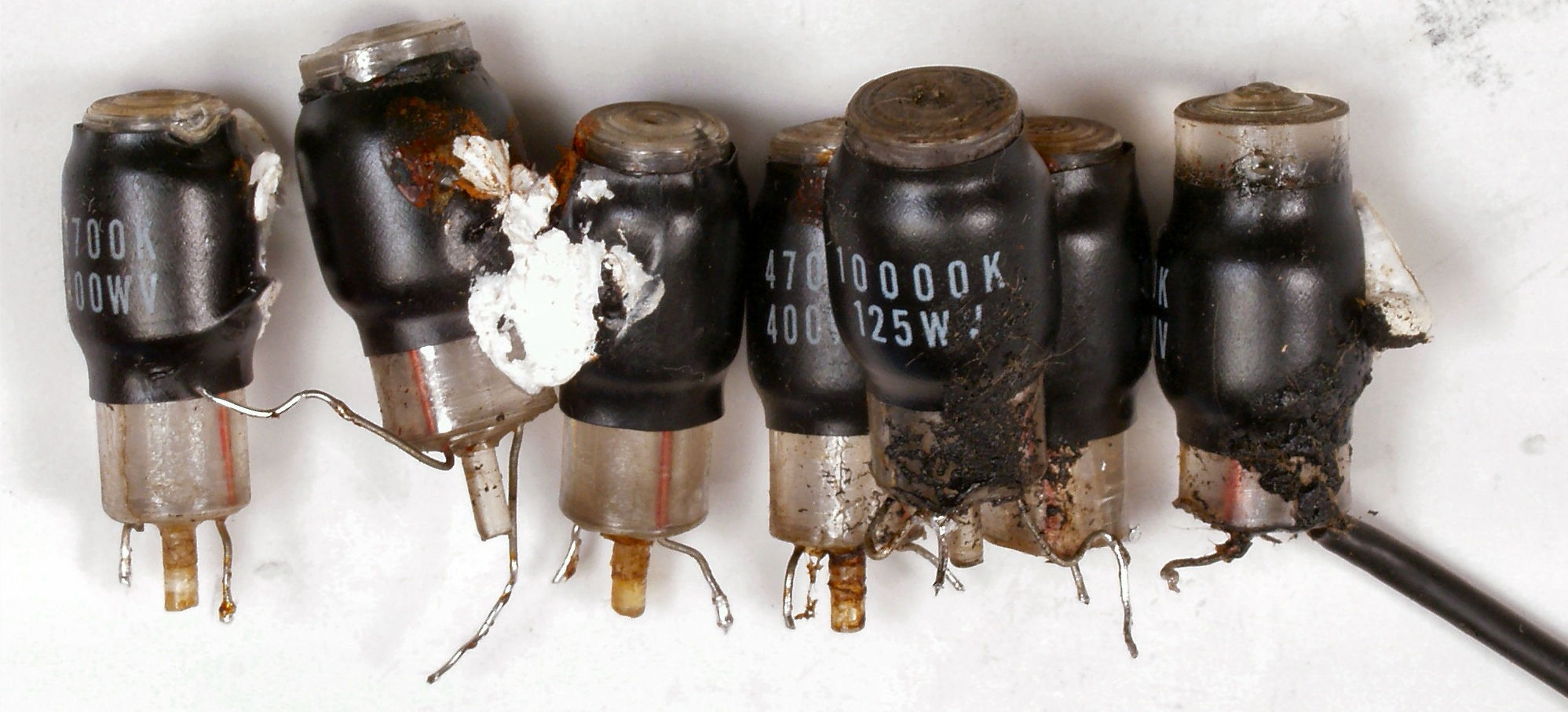

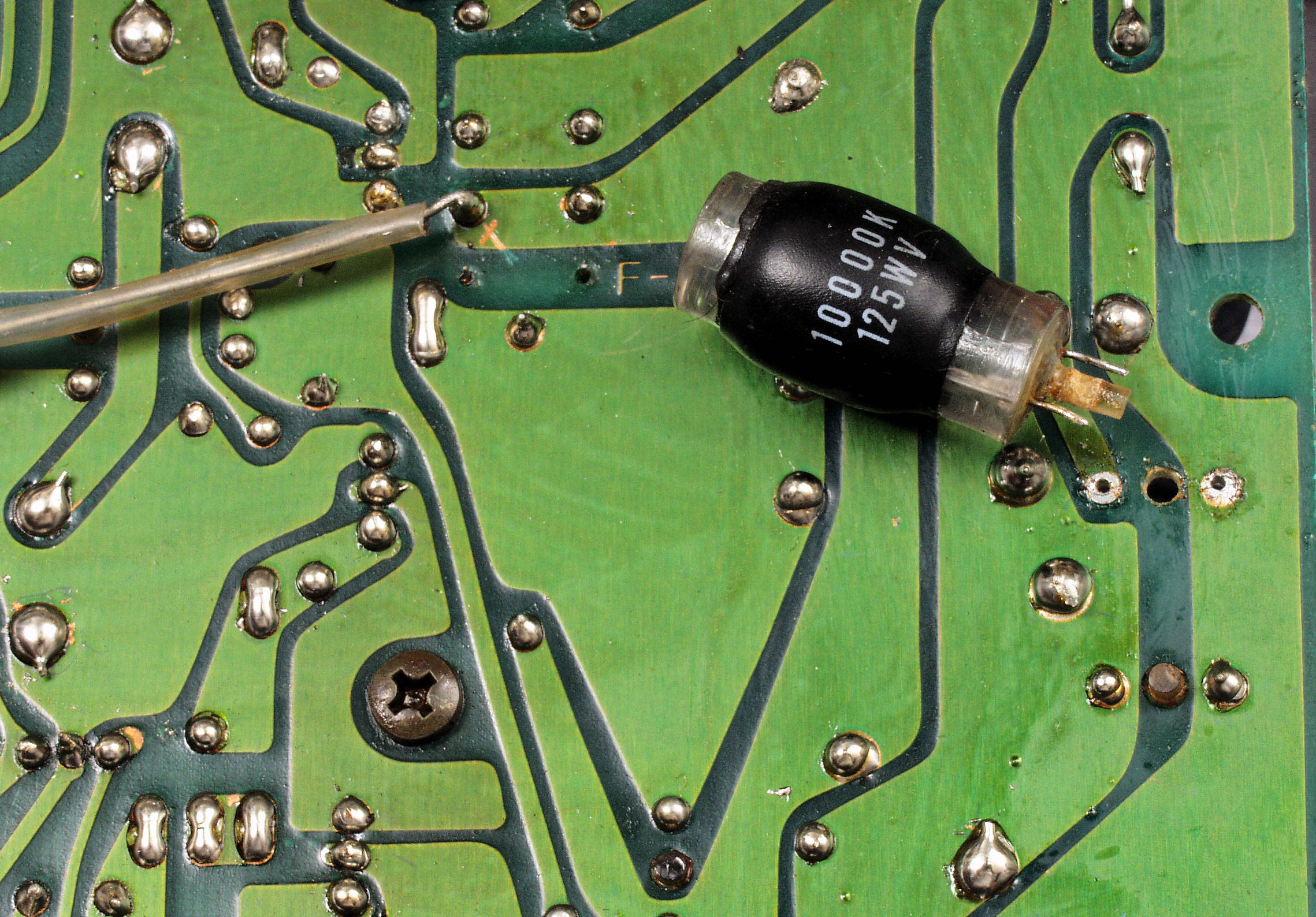

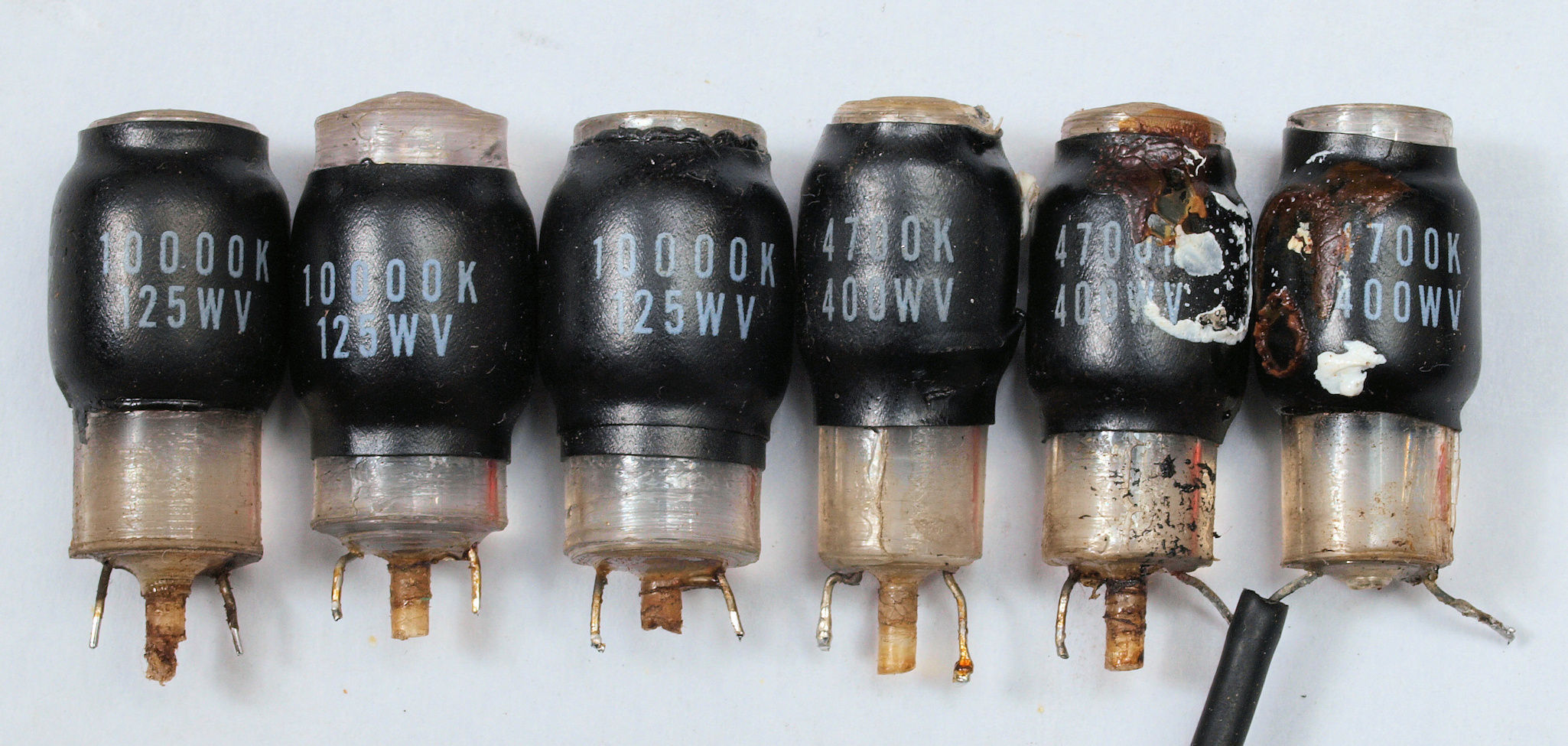

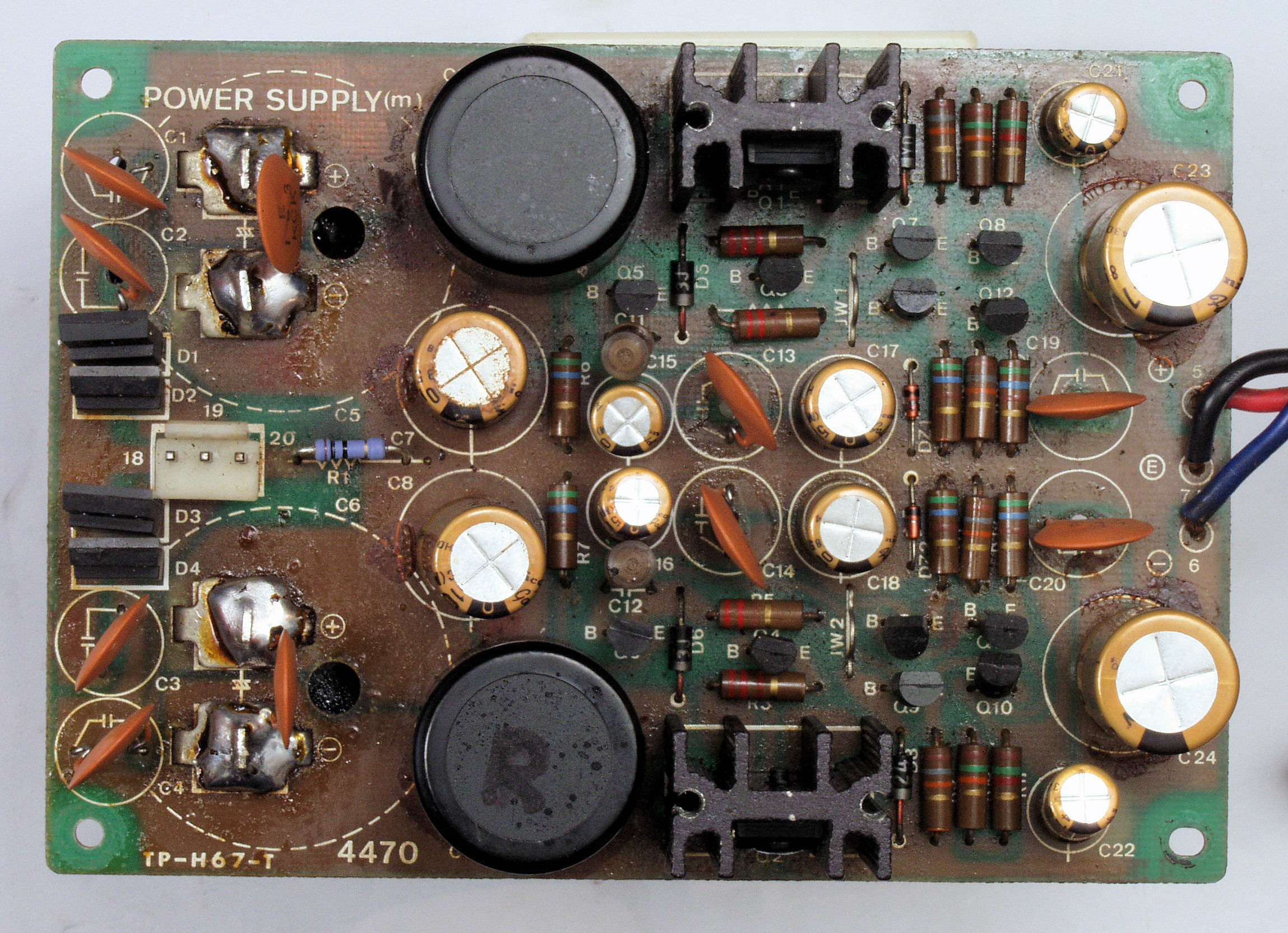

Ａ６１．　点検中　短絡したブチルゴム巻・銅箔スチロールコンデンサー。
　　　　　　　　　　　当時はセラミックコンデンサーの評価が低く、このようなスチコンが使われた。
　　　　　　　　　　　電源回路のパスコンなので十分な耐圧「４００Ｖ」の物を用いたが、経年変化には勝てず、短絡した。
　　　　　　　　　　　短絡の危険を回避すべく、普通はセラミックコンデンサーを使用する。

Ｃ．　修理状況

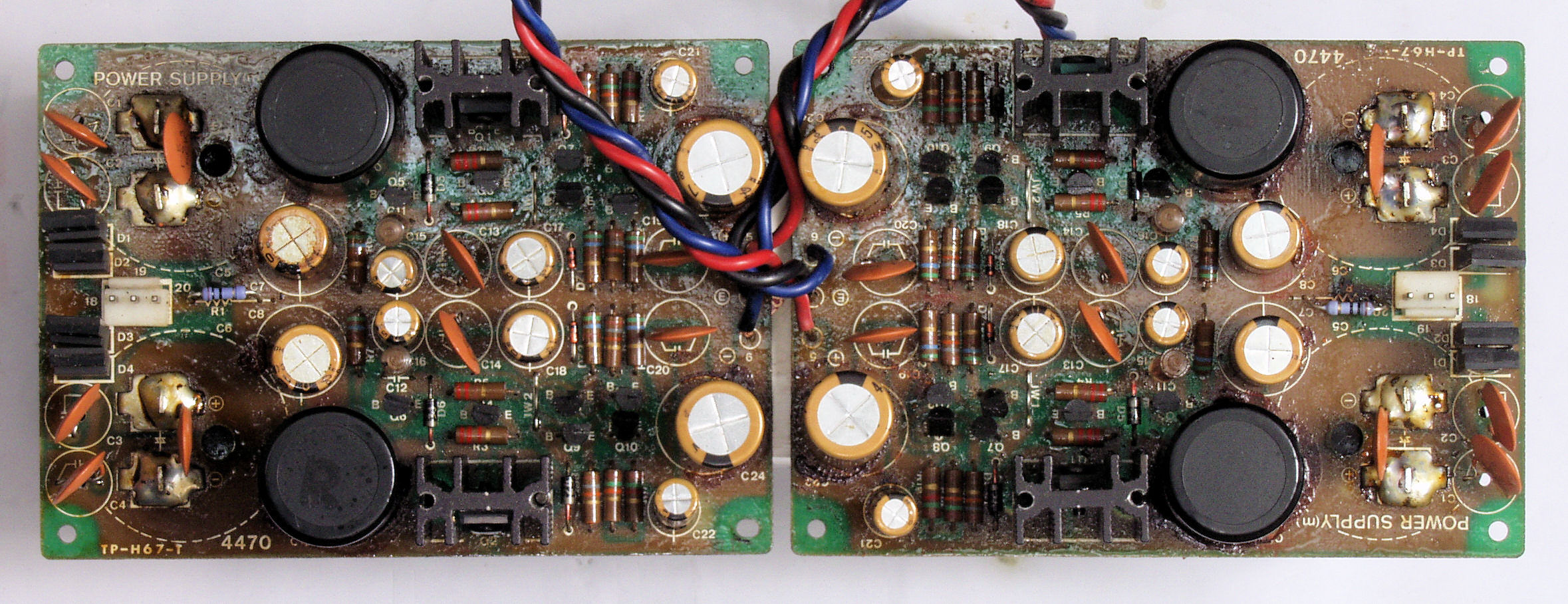

Ｃ１１．　修理前　電源基板

Ｃ１２．　修理後　電源基板　ＴＲ（トランジスター）２個、抵抗２個、フイルムコンデンサー１０個交換

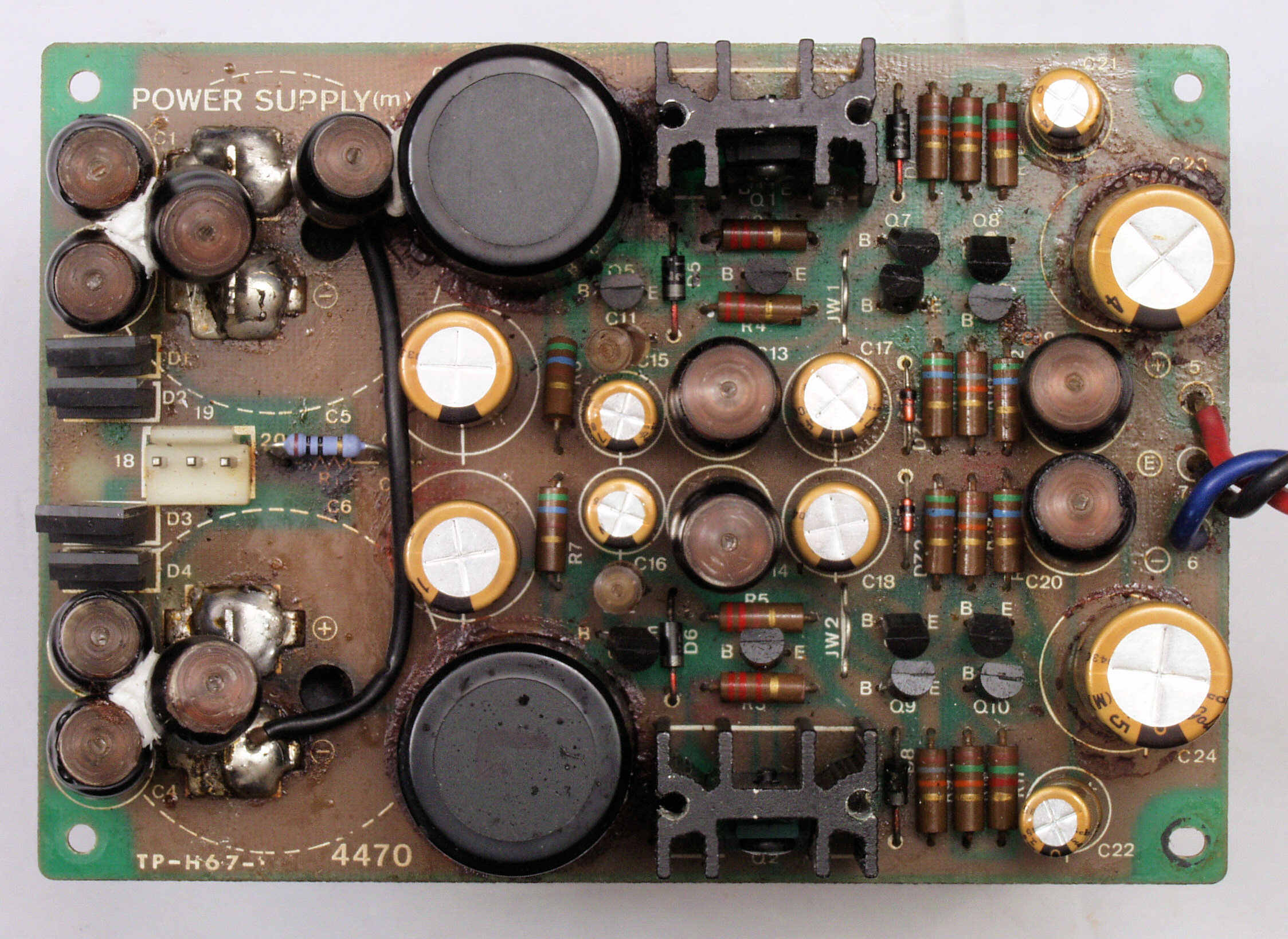

Ｃ１３．　完成Ｒ側電源基板　洗浄後

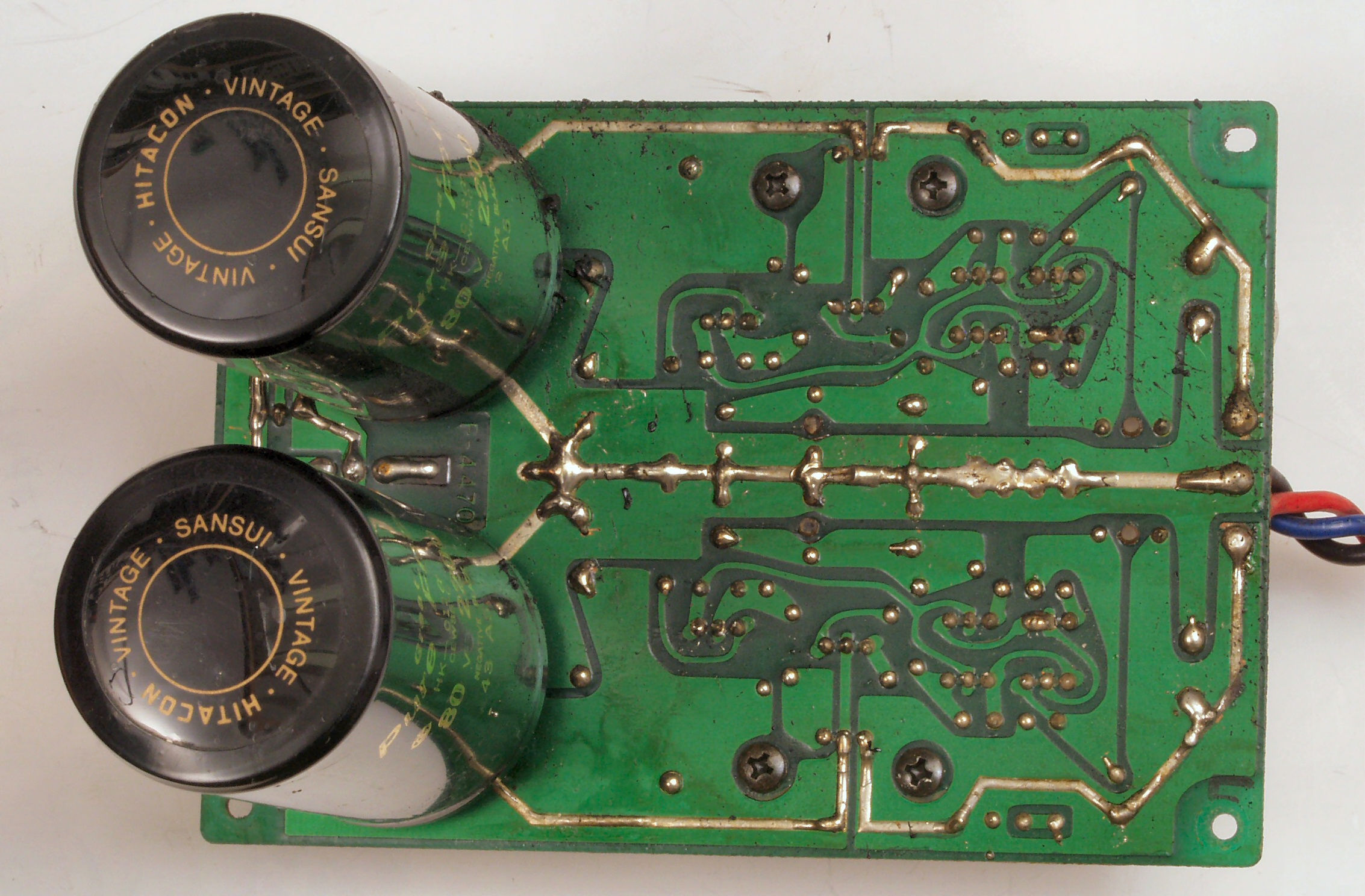

Ｃ１４．　完成電源基板裏　洗浄後

Ｃ２１．　ＥＱ－ＡＭＰ裏の＋極と－極管の電源フィルムコンデンサー１２５Ｗでは耐電圧が不足！

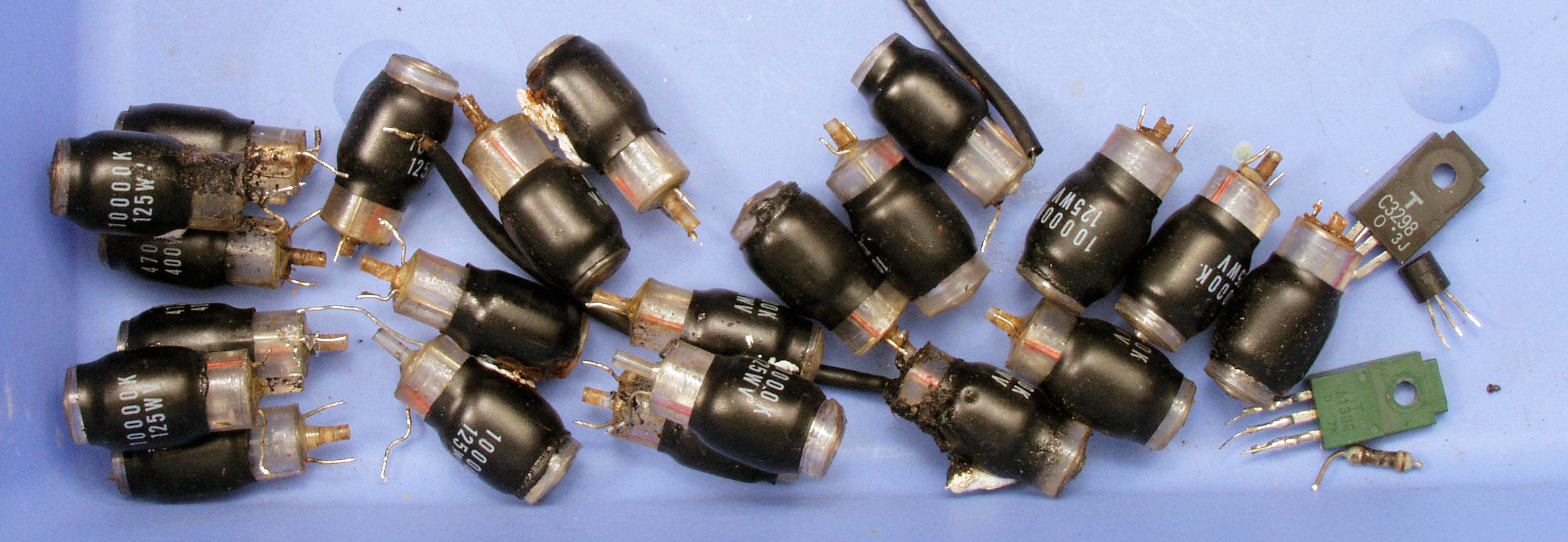

Ｃ３１．　交換部品

Ｃ３２．　交換部品

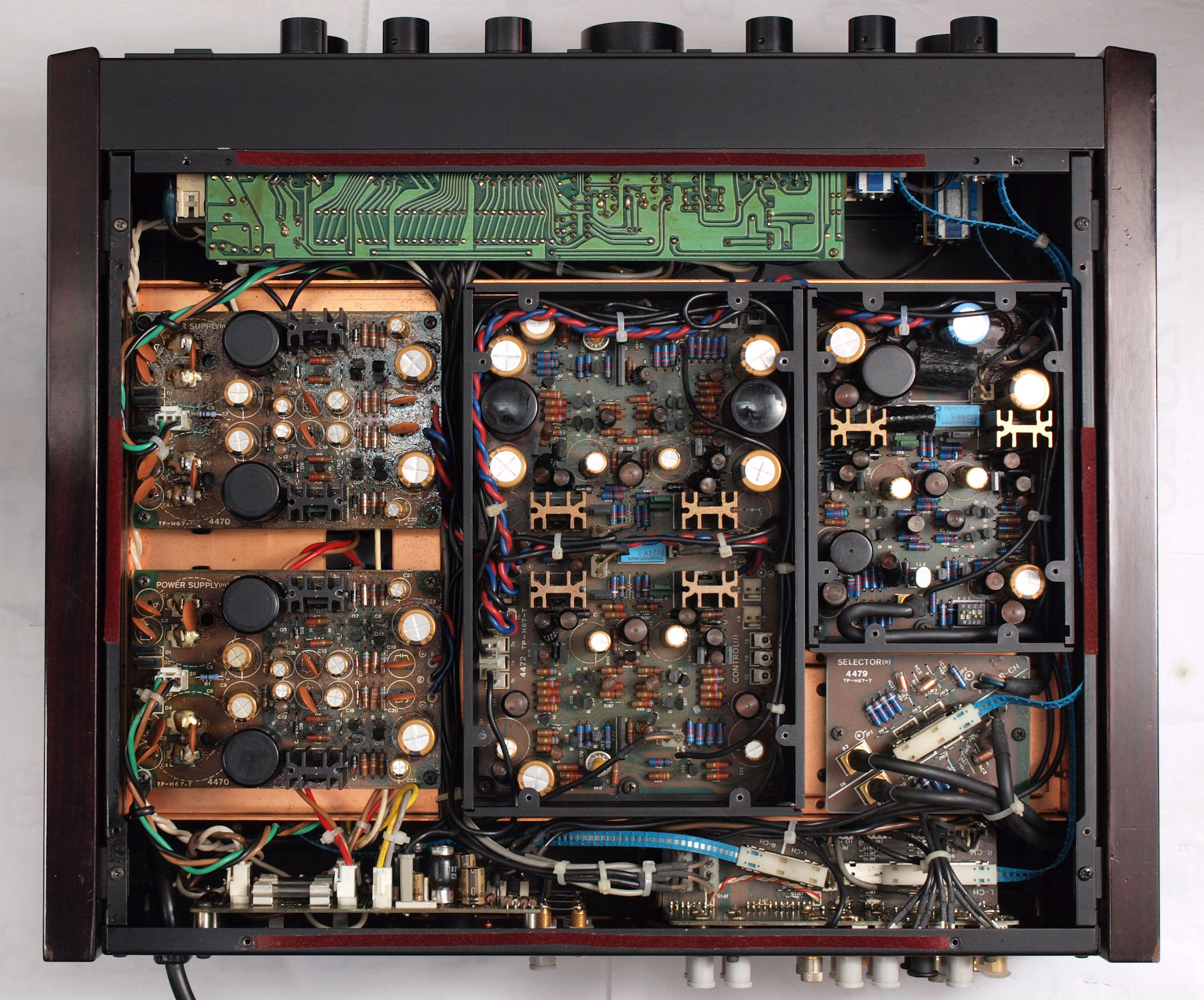

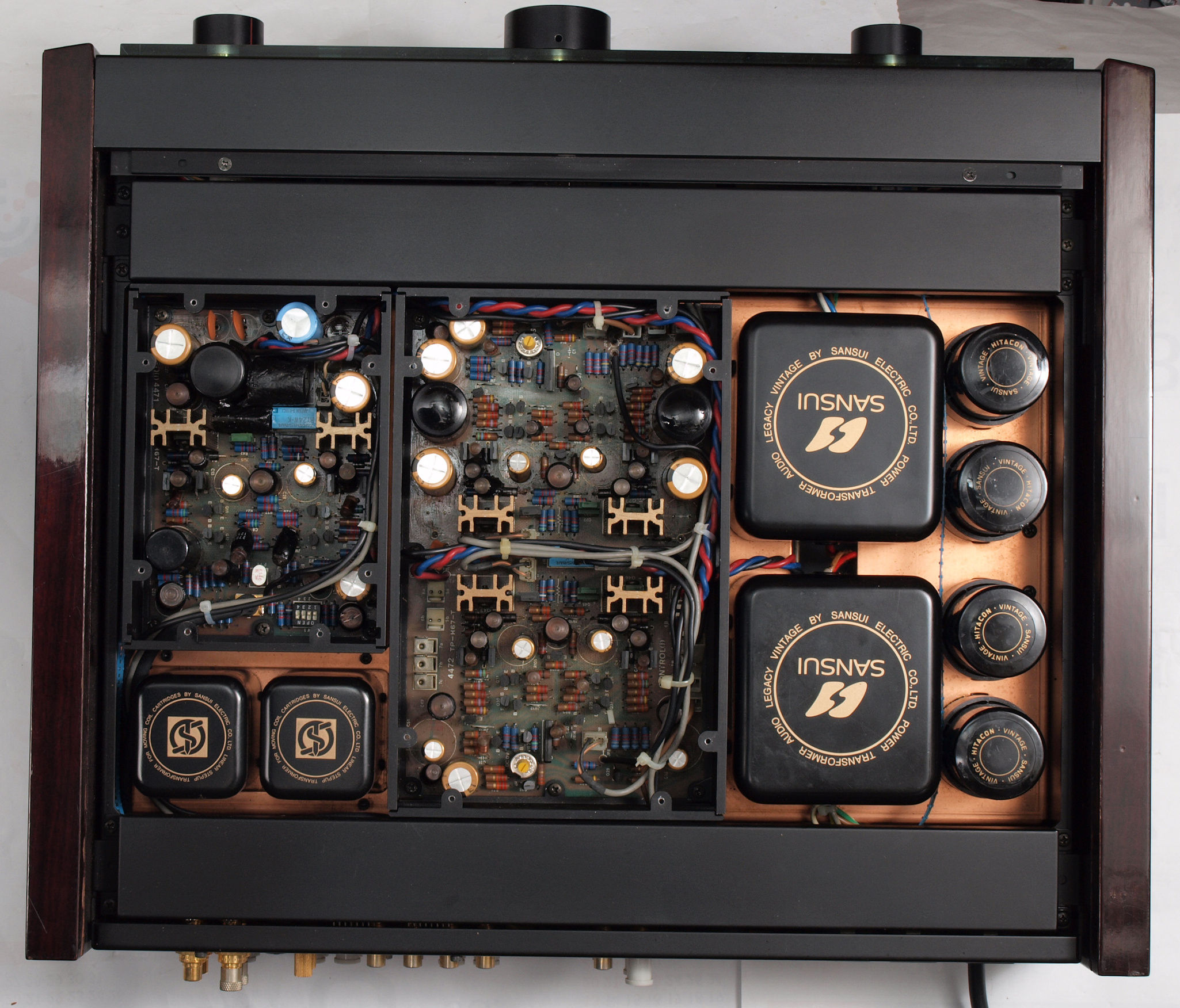

Ｃ４１．　完成、上から見る

Ｃ４２．　完成、したから見る

Ｅ４．　２４時間エージング中、　左＝　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０、　右＝ＧＡＳＡＭＰＺＩＬＬＡ　２Ａ．　５台目

Ｓ．　Ｓａｎｓｕｉ　Ｃ－２３０１　の仕様（マニアル・カタログより）　
