TV-2B/Uで ５Ｙ３、６Ｘ４、５ＡＲ４測定
Ａ．　Ｓｙｌｖａｎｉａ　５Ｙ３ＷＧＴＡ　２本、　RCA　「５Ｙ３」の「エミッション＆Ｉｐ」測定。
  • １本目　Ｓｙｌｖａｎｉａ　５Ｙ３ＷＧＴＡ　ユニット１測定。　エミッション表示＝８８、　Ｉｐ＝２．９８ｍＡ
    　　　　　　　　　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝８２、　Ｉｐ＝２．７２ｍＡ
    ２本目　Ｓｙｌｖａｎｉａ　５Ｙ３ＷＧＴＡ　ユニット１測定。　エミッション表示＝９０、　Ｉｐ＝３．０８ｍＡ。
    　　　　　　　　　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝８４、　Ｉｐ＝２．７６ｍＡ。
    ３本目　ＲＣＡ　５Ｙ３　ユニット１測定。　エミッション表示＝８７、　Ｉｐ＝２．９４ｍＡ。
    　　　　　　　　　　　　ユニット２測定。　エミッション表示＝８０、　Ｉｐ＝２．６６ｍＡ。

Ｂ．　RCA　６Ｘ４Ｗ　３本、　エミッション＆Ｉｐ測定。
  • １本目　ＲＣＡ　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０８ｍＡ。
    　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    ２本目　ＲＣＡ　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。
    　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０２ｍＡ。
    ３本目　ＲＣＡ　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。

Ｃ．　RCA　６Ｘ４　３本、エミッション＆Ｉｐ測定。
  • １本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    ２本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    ３本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０２ｍＡ。

Ｄ．　ＴｕｎｇＳｏｌ　６Ｘ４　２本、　　Ｎａｔｉｏｎａｌ「６Ｘ４」２本、　無名「６Ｘ４」１本　エミッション＆Ｉｐ測定。
  • １本目　ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６７、　Ｉｐ＝３．１８ｍＡ。
    　　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１２ｍＡ。
    ２本目　ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１８ｍＡ。
    　　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１４ｍＡ。
    ３本目　Ｎａｔｉｏｎａ ６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。
    　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    ４本目　Ｎａｔｉｏｎａ ６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。
    ５本目　無名 ６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３ｍＡ。

Ｅ．　エミッション＆Ｉｐ測定。
  • １本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８０、　Ｉｐ＝２．９６ｍＡ
    　　　　　　　　　ユニット２測定。　エミッション表示＝８２、　Ｉｐ＝２．９８ｍＡ
    ２本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８５、　Ｉｐ＝３．１６ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝８５、　Ｉｐ＝３．１４ｍＡ。
    ３本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８５、　Ｉｐ＝３．１６ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝８５、　Ｉｐ＝３．２ｍＡ。

Ｆ．Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　５台目、　Ｄｙｎａｃｏ　Ｍａｒｋ　Ⅲ．　６台目　５ＡＲ４　エミッション＆Ｉｐ測定。
  • １本目　５ＡＲ４　ユニット１測定。　エミッション表示＝１００、　Ｉｐ＝３．３４ｍＡ
    　　　　　　　　　ユニット２測定。　エミッション表示＝１００、　Ｉｐ＝３．３３ｍＡ
    ２本目　５ＡＲ４　ユニット１測定。　エミッション表示＝１００、　Ｉｐ＝３．３３ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝１００、　Ｉｐ＝３．３２ｍＡ。

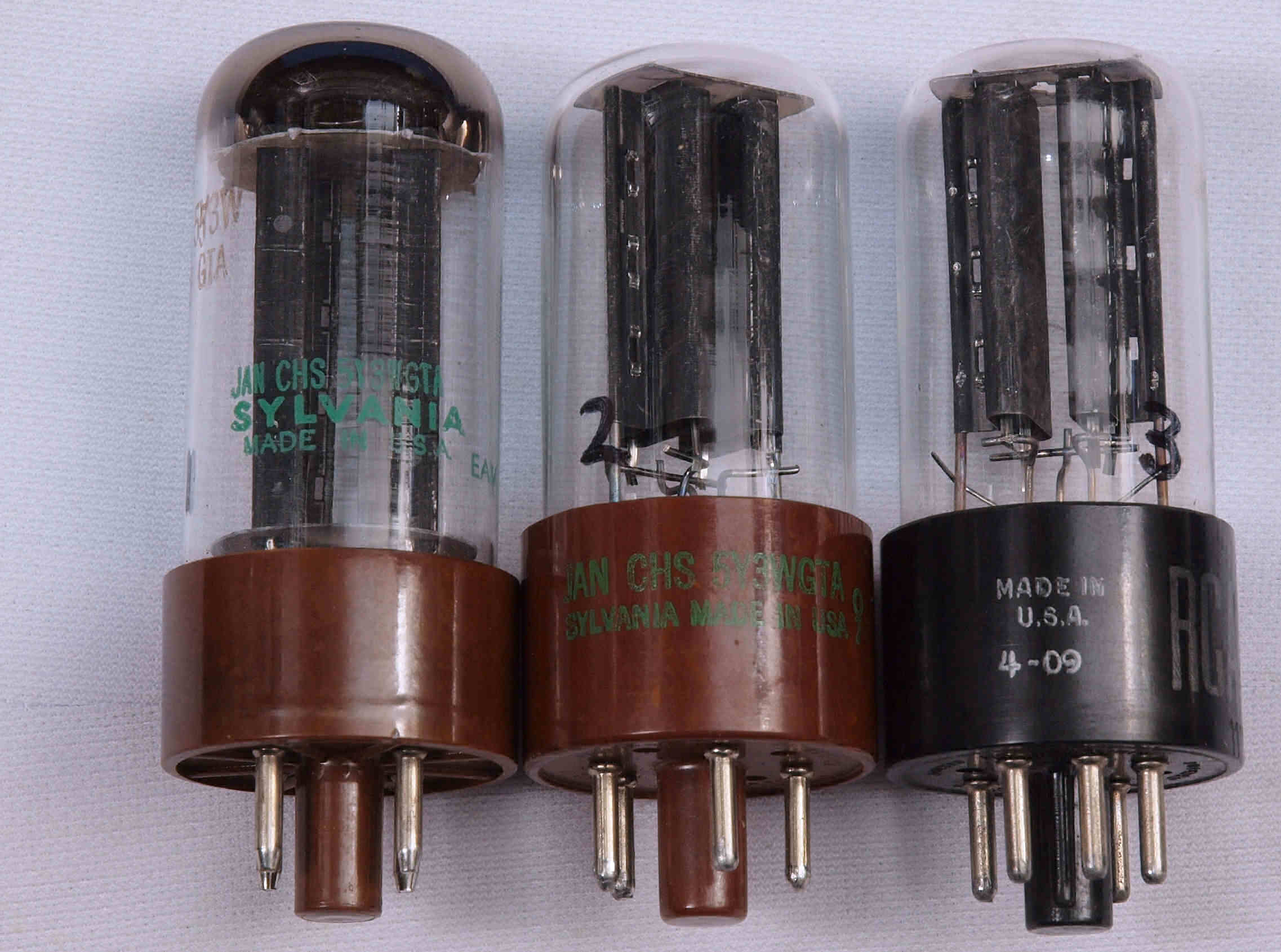

Ａ．　Ｓｙｌｖａｎｉａ　５Ｙ３ＷＧＴＡ　２本、　RCA　５Ｙ３　の「エミッション＆Ｉｐ」測定。
左から、
  • １本目　Ｓｙｌｖａｎｉａ　５Ｙ３ＷＧＴＡ　ユニット１測定。　エミッション表示＝８８、　Ｉｐ＝２．９８ｍＡ
    　　　　　　　　　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝８２、　Ｉｐ＝２．７２ｍＡ
    ２本目　Ｓｙｌｖａｎｉａ　５Ｙ３ＷＧＴＡ　ユニット１測定。　エミッション表示＝９０、　Ｉｐ＝３．０８ｍＡ。
    　　　　　　　　　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝８４、　Ｉｐ＝２．７６ｍＡ。
    ３本目　ＲＣＡ　５Ｙ３　ユニット１測定。　エミッション表示＝８７、　Ｉｐ＝２．９４ｍＡ。
    　　　　　　　　　　　　ユニット２測定。　エミッション表示＝８０、　Ｉｐ＝２．６６ｍＡ。

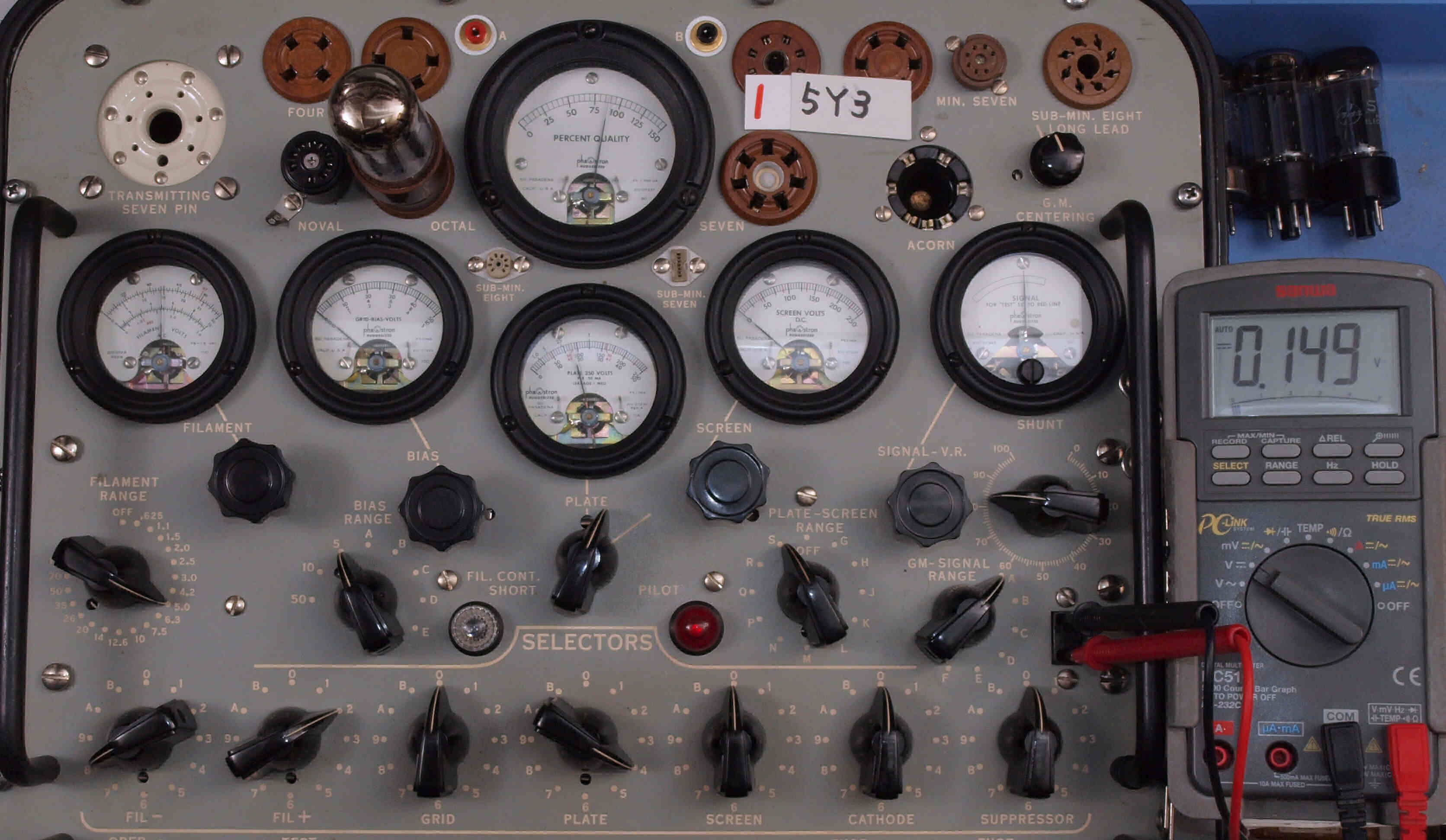

Ａ１１．　１本目　５Ｙ３ＷＧＴＡ　ユニット１測定。　エミッション表示＝８８、　Ｉｐ＝０．１４９V/５０Ω＝２．９８ｍＡ。

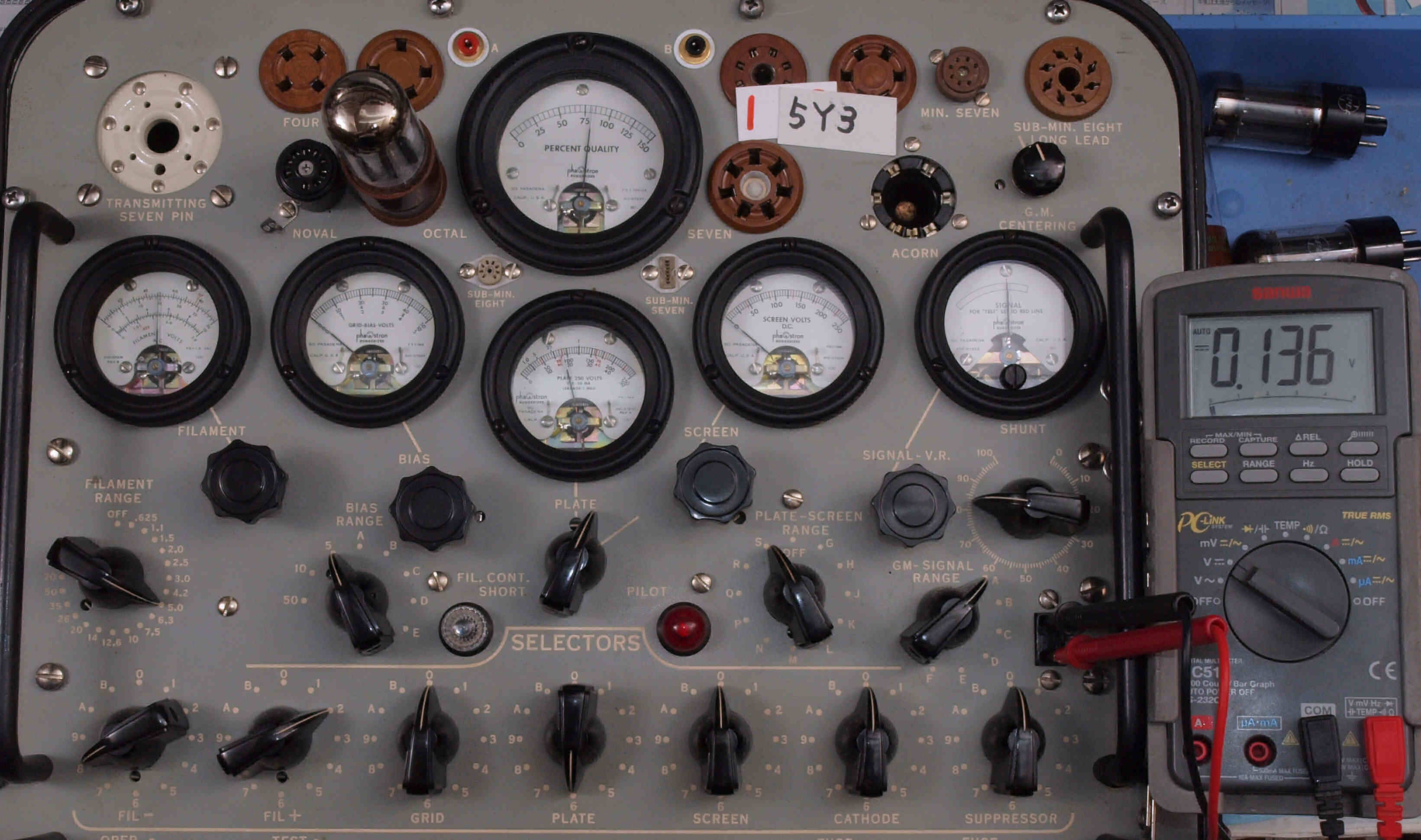

Ａ１２．　１本目　５Ｙ３ＷＧＴＡ　ユニット２測定。　エミッション表示＝８２、　Ｉｐ＝０．１３６V/５０Ω＝２．７２ｍＡ。

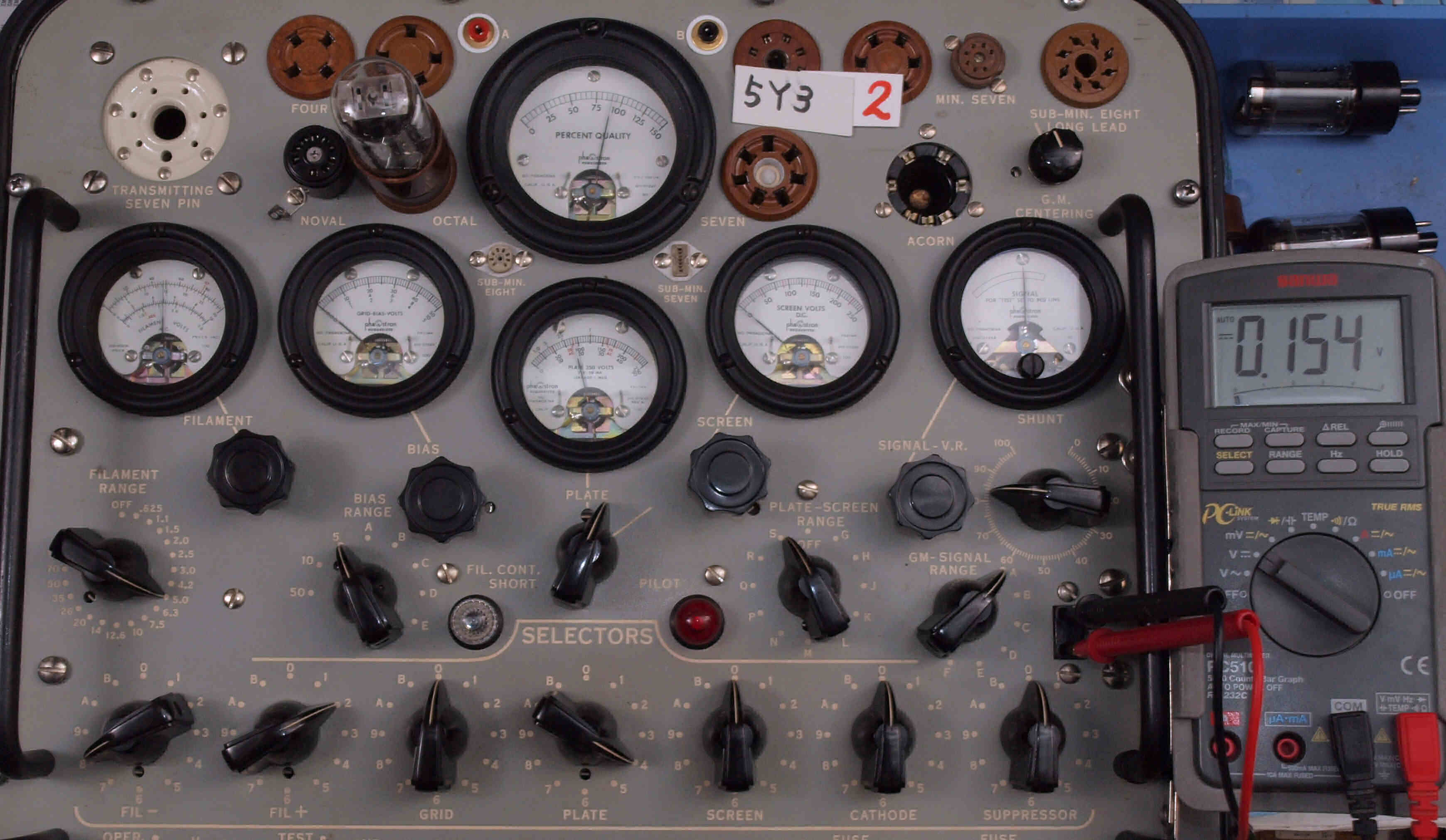

Ａ２１．　２本目　５Ｙ３ＷＧＴＡ　ユニット１測定。　エミッション表示＝９０、　Ｉｐ＝０．１５４V/５０Ω＝３．０８ｍＡ。
Ａ２２．　２本目　５Ｙ３ＷＧＴＡ　ユニット２測定。　エミッション表示＝８４、　Ｉｐ＝１．３８V/５０Ω＝２．７６ｍＡ。

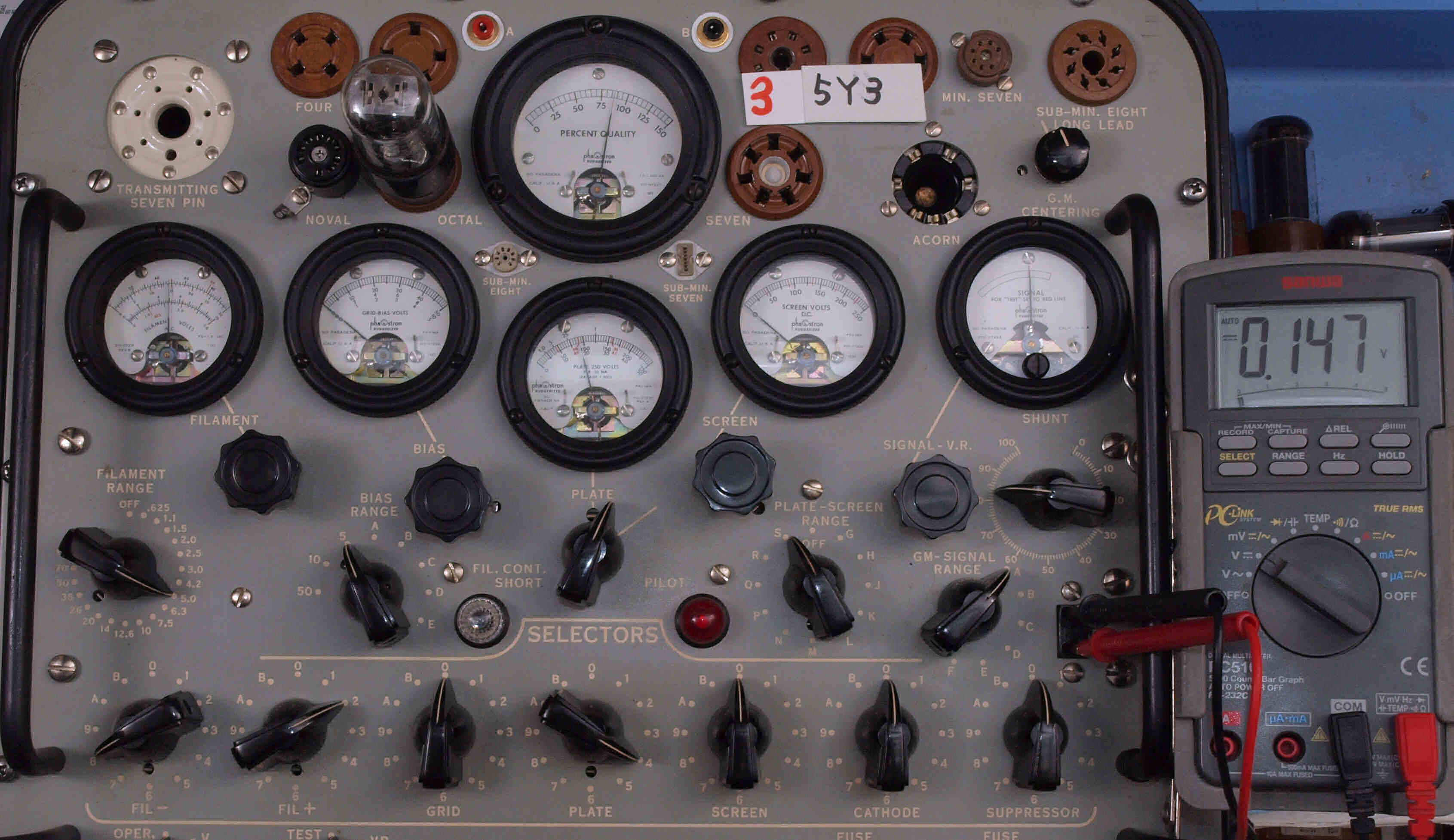

Ａ３１．　３本目　５Ｙ３　ユニット１測定。　エミッション表示＝８７、　Ｉｐ＝１．４７V/５０Ω＝２．９４ｍＡ。

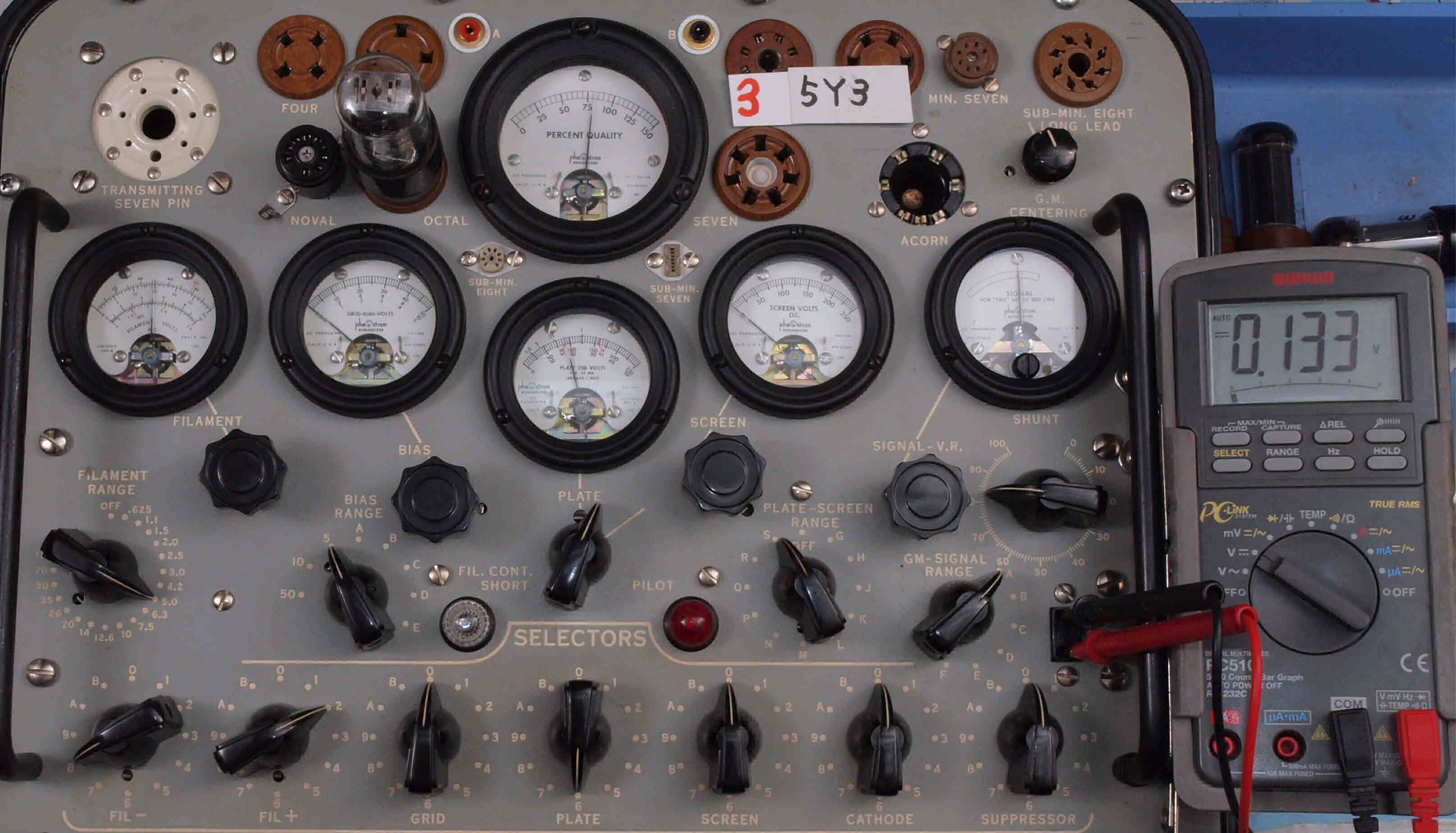

Ａ３２．　３本目　５Ｙ３　ユニット２測定。　エミッション表示＝８０、　Ｉｐ＝０．１３３V/５０Ω＝２．６６ｍＡ。

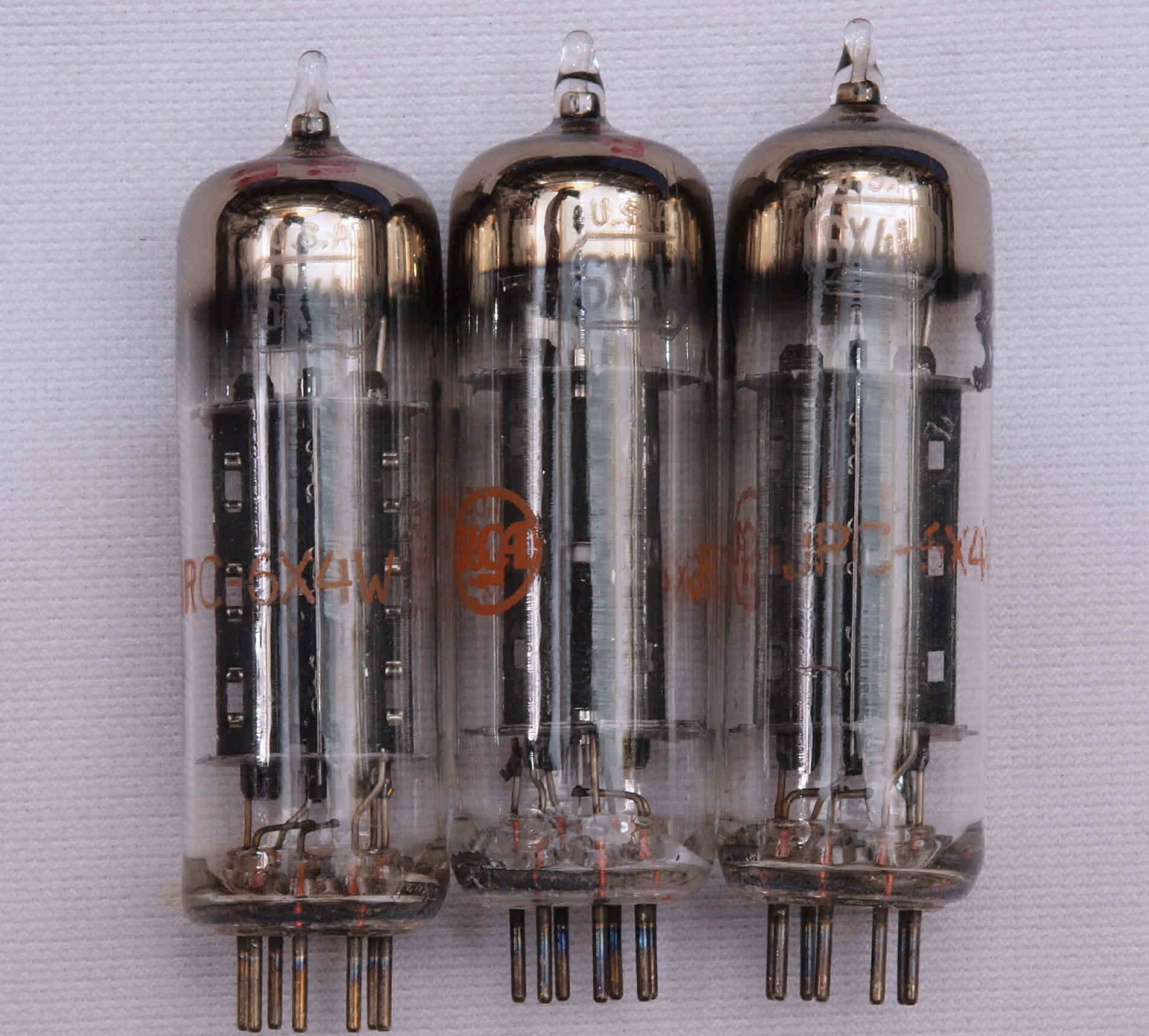

Ｂ．　RCA　６Ｘ４Ｗ　３本、　エミッション＆Ｉｐ測定。
左から、
  • １本目　ＲＣＡ　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０８ｍＡ。
    　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    ２本目　ＲＣＡ　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。
    　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０２ｍＡ。
    ３本目　ＲＣＡ　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    　　　　　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。

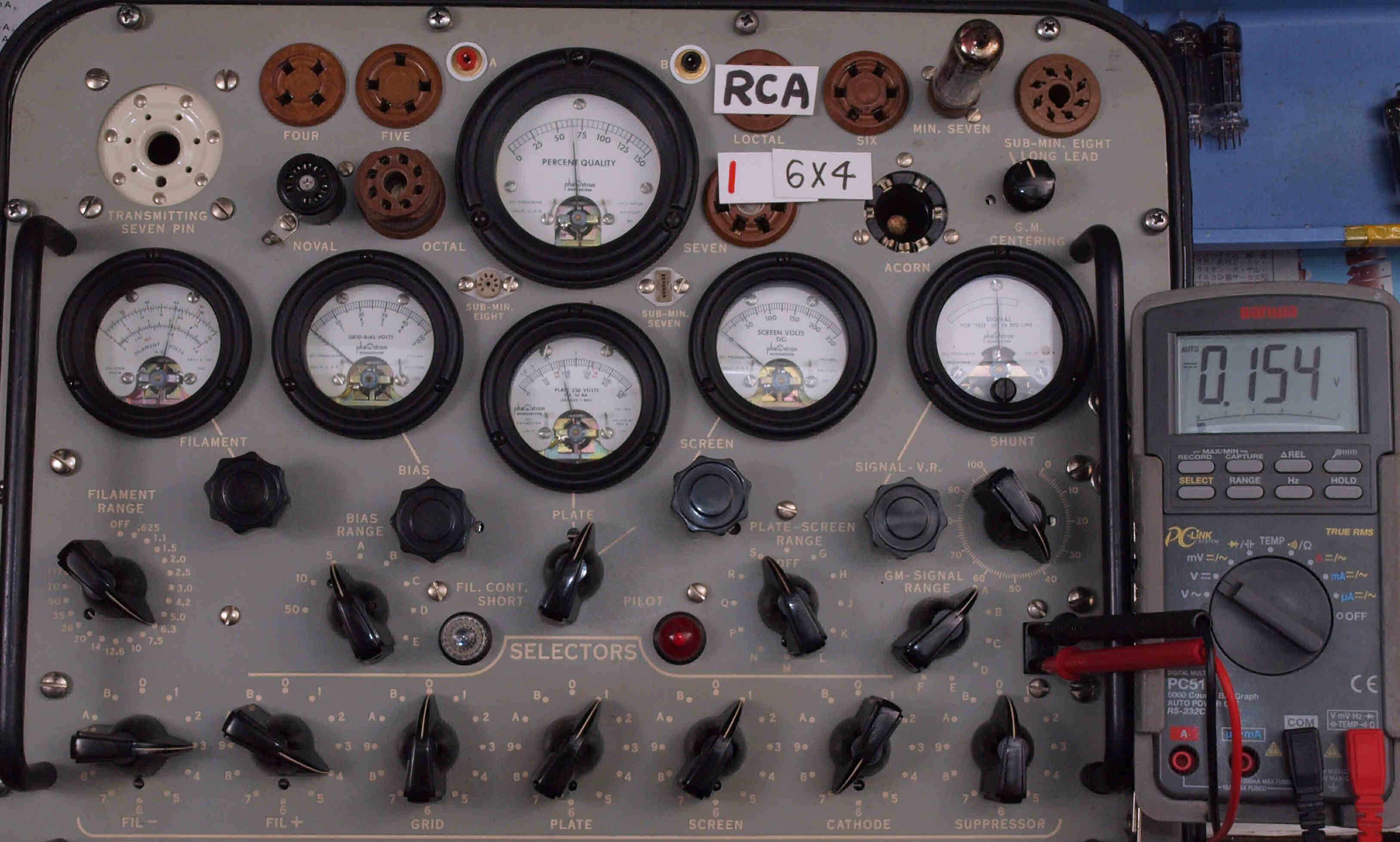

Ｂ１１．　１本目　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５４V/５０Ω＝３．０８ｍＡ。
Ｂ１２．　１本目　６Ｘ４Ｗ　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝０．１５２V/５０Ω＝３．０４ｍＡ。

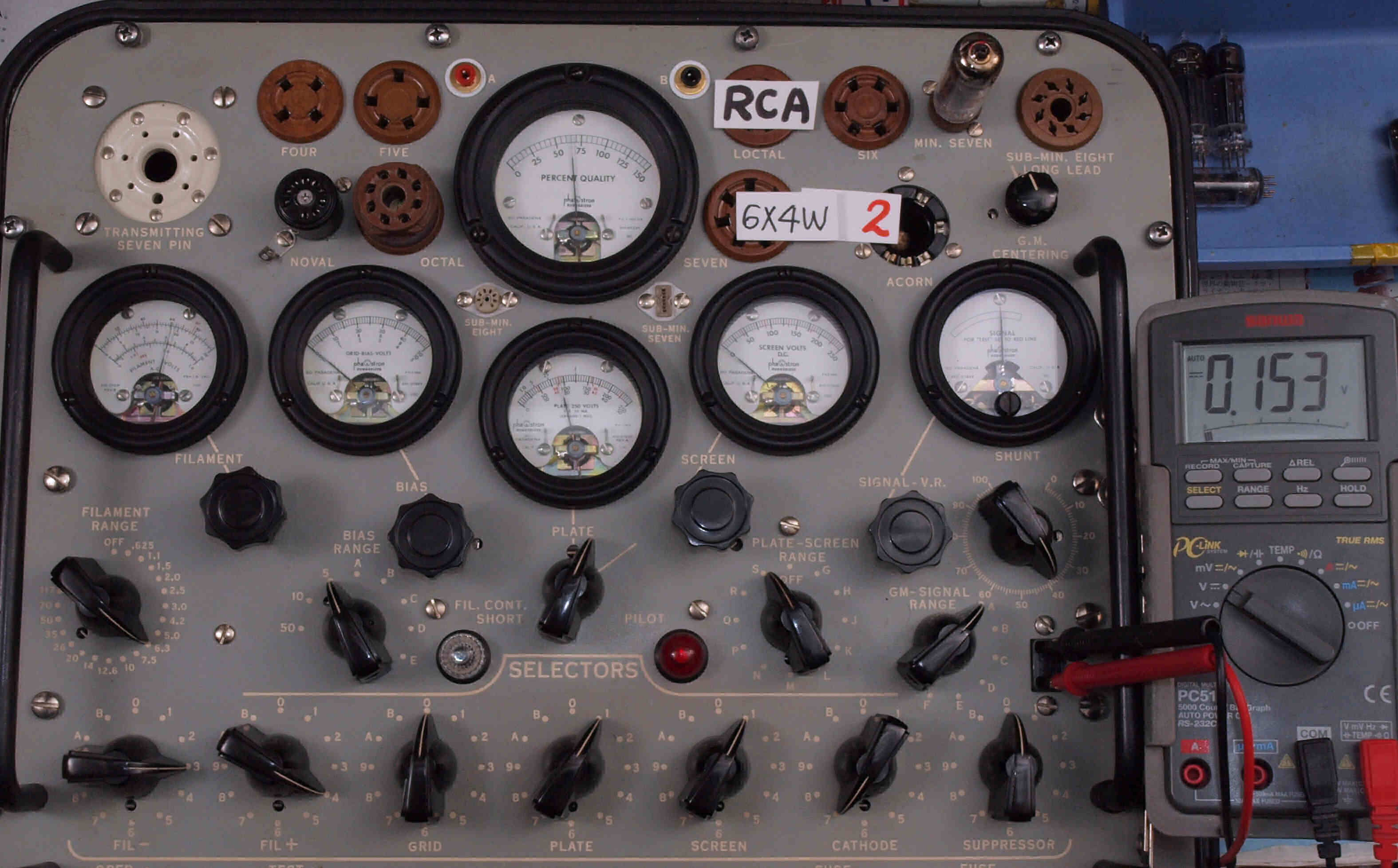

Ｂ２１．　２本目　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５３V/５０Ω＝３．０６ｍＡ。
Ｂ２２．　２本目　６Ｘ４Ｗ　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝１．５１V/５０Ω＝３．０２ｍＡ。

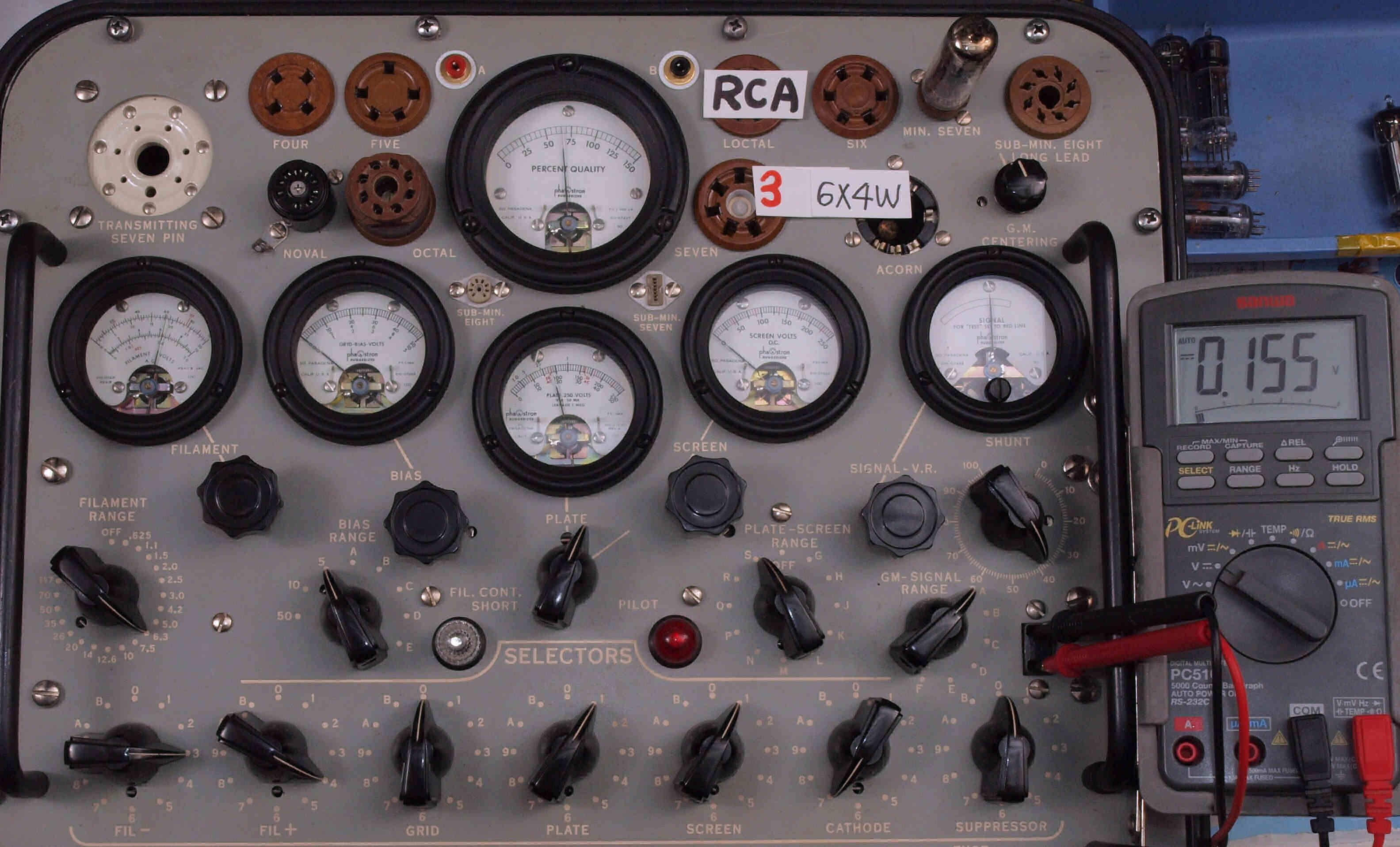

Ｂ３１．　３本目　６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５５V/５０Ω＝３．１ｍＡ。

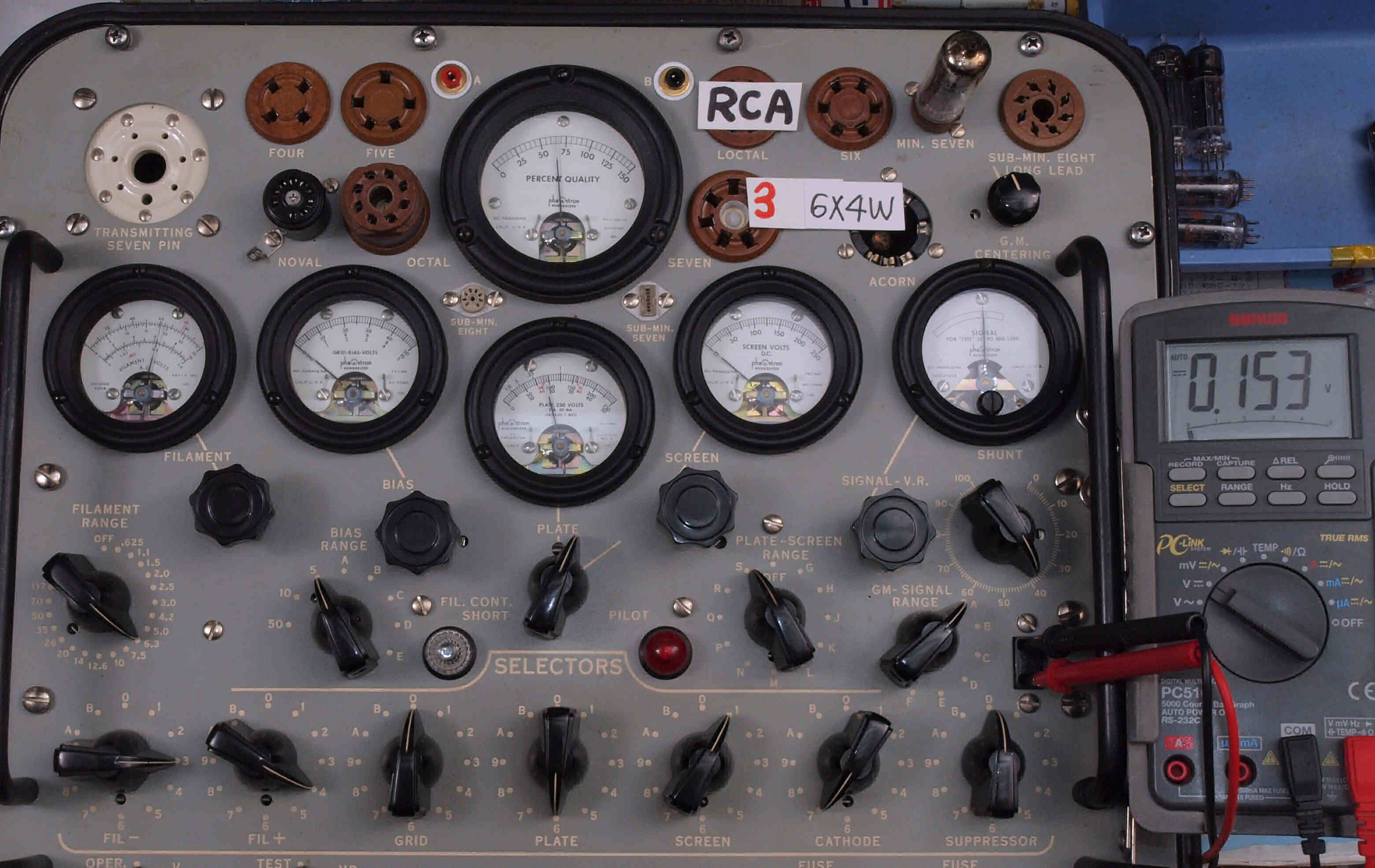

Ｂ３２．　３本目　６Ｘ４Ｗ　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝０．１５３V/５０Ω＝３．０６ｍＡ。

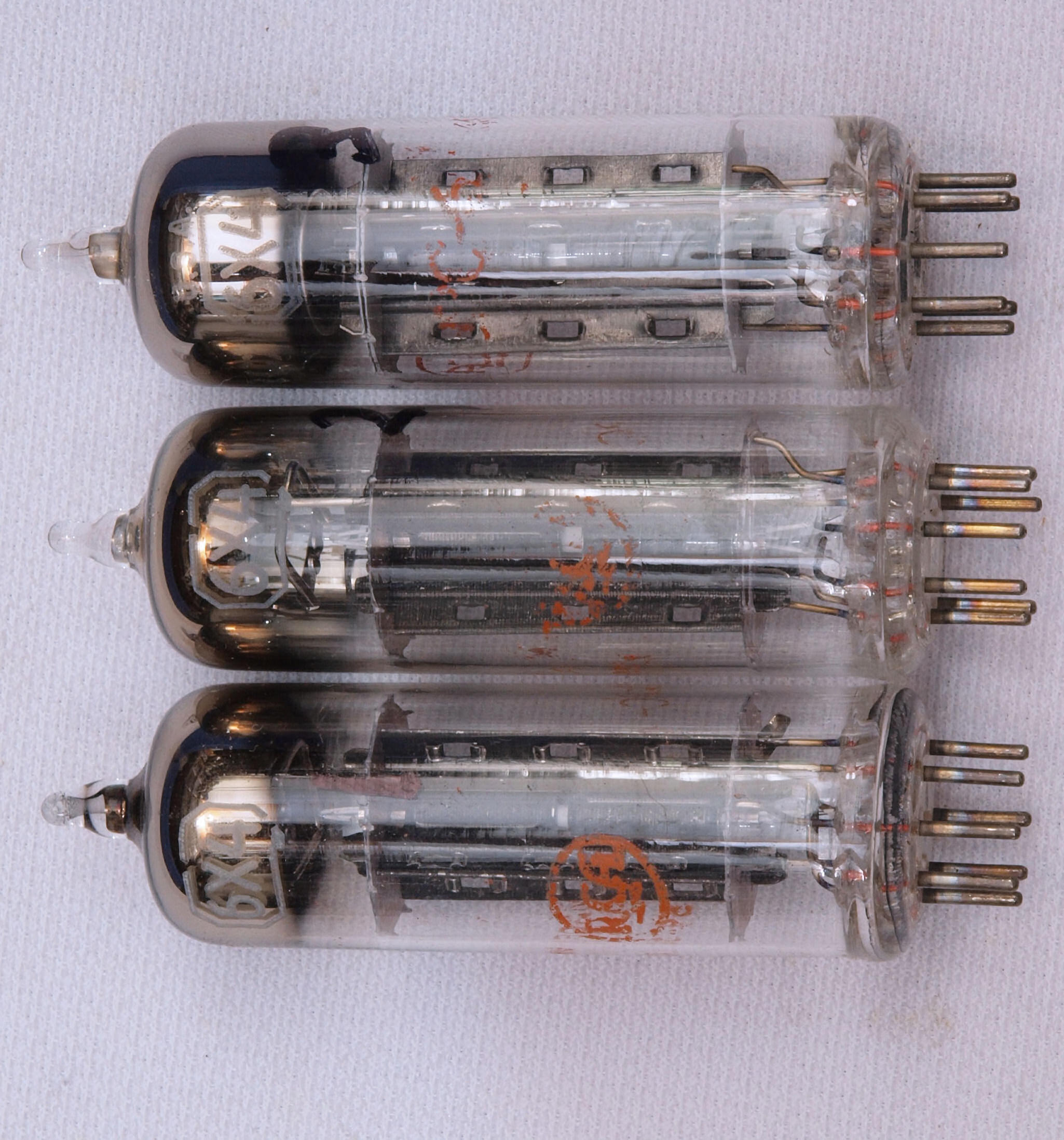

Ｃ．　RCA　「６Ｘ４」　３本、エミッション＆Ｉｐ測定。
左から、
  • １本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    ２本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    ３本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０２ｍＡ。

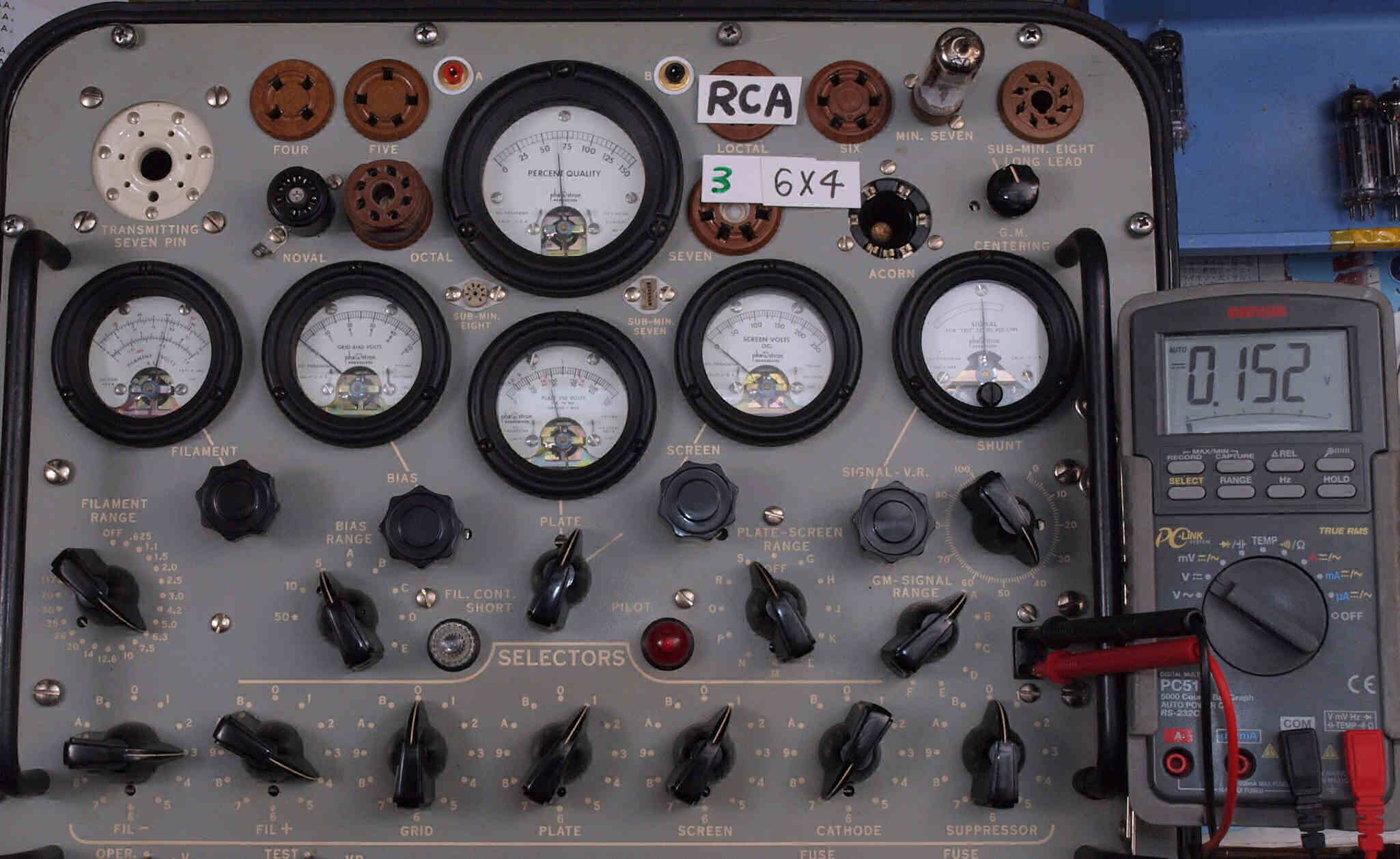

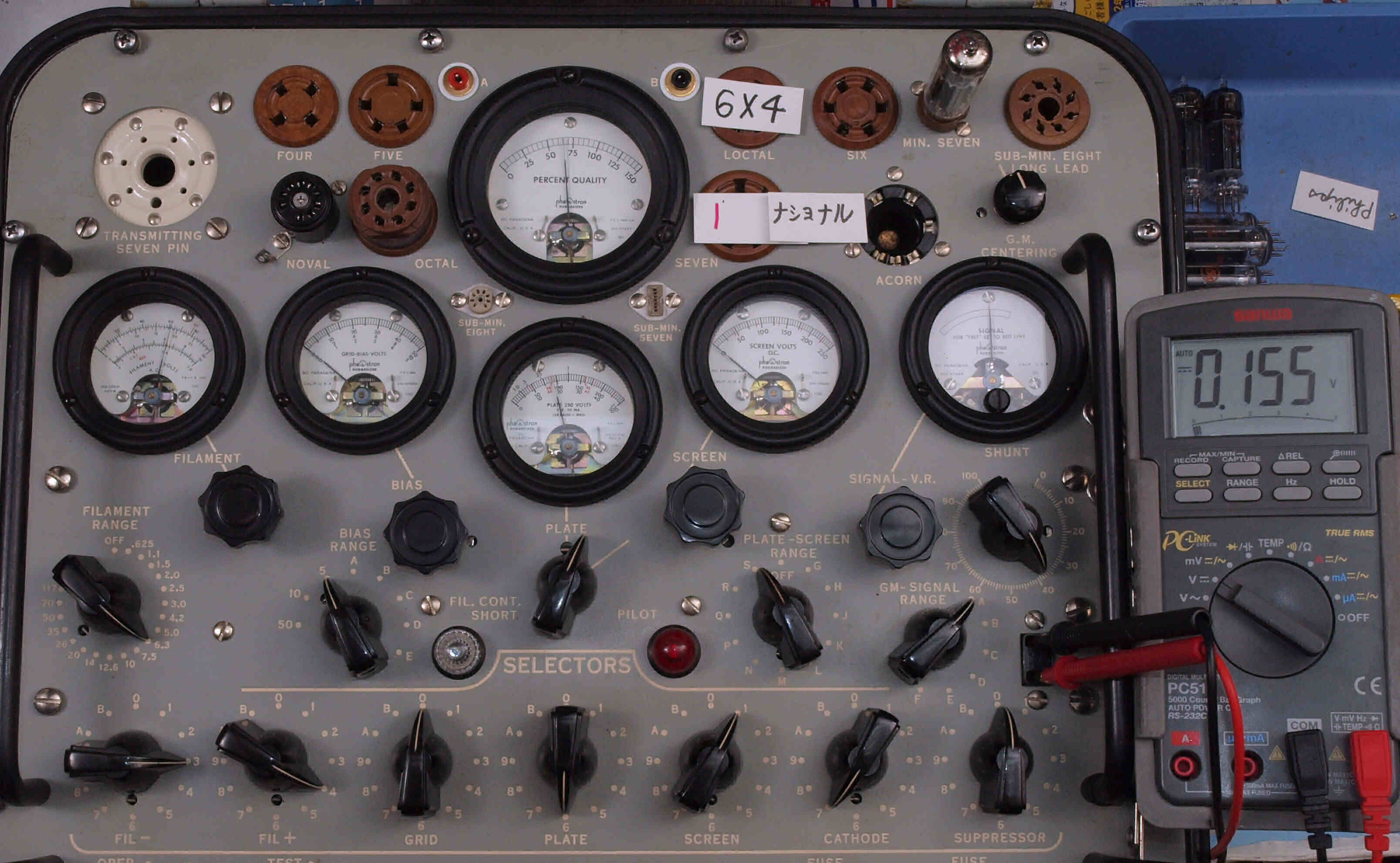

Ｃ１１．　１本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５５V/５０Ω＝３．１ｍＡ。
Ｃ１２．　１本目　「６Ｘ４」ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝０．１５５V/５０Ω＝３．１ｍＡ。

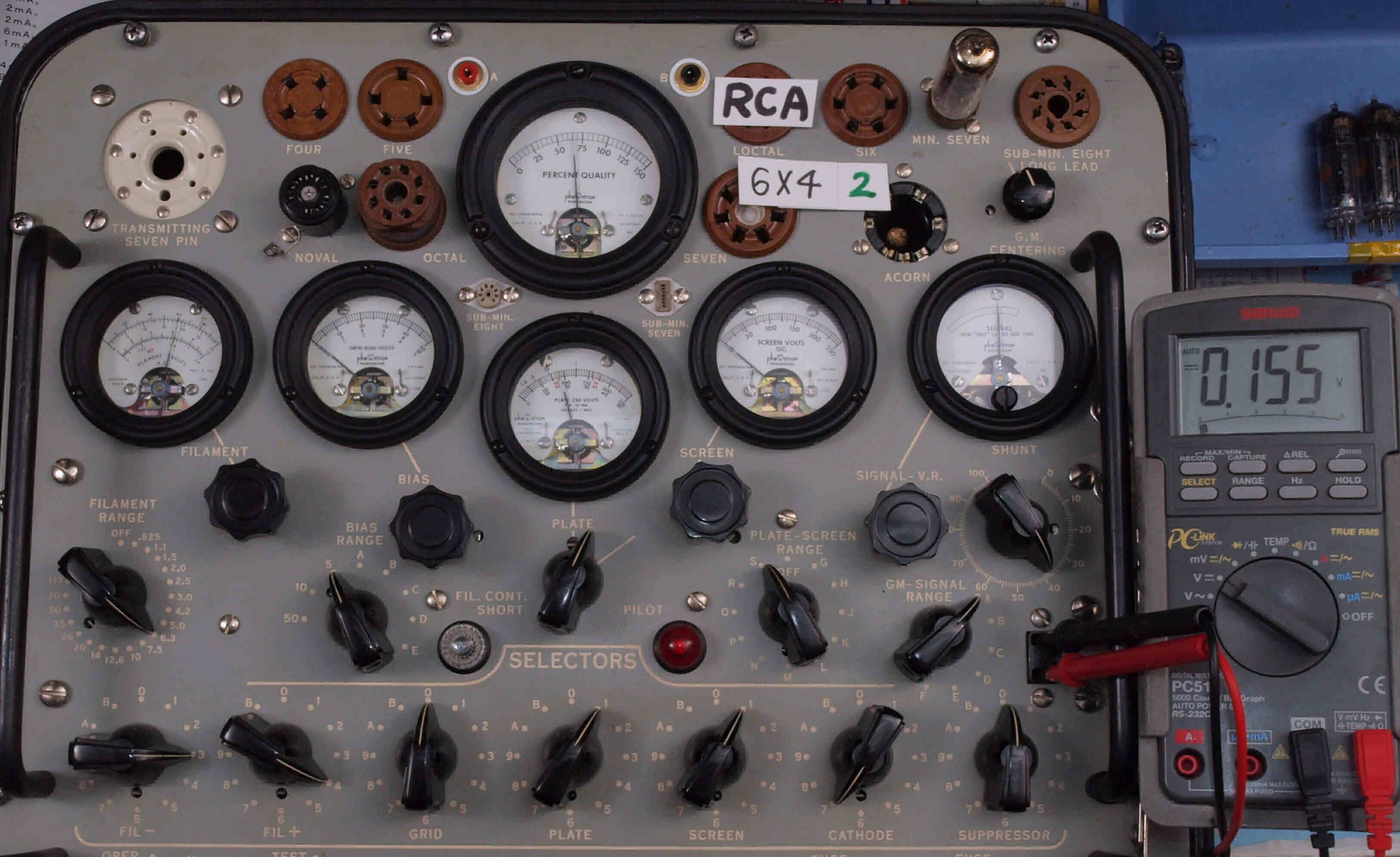

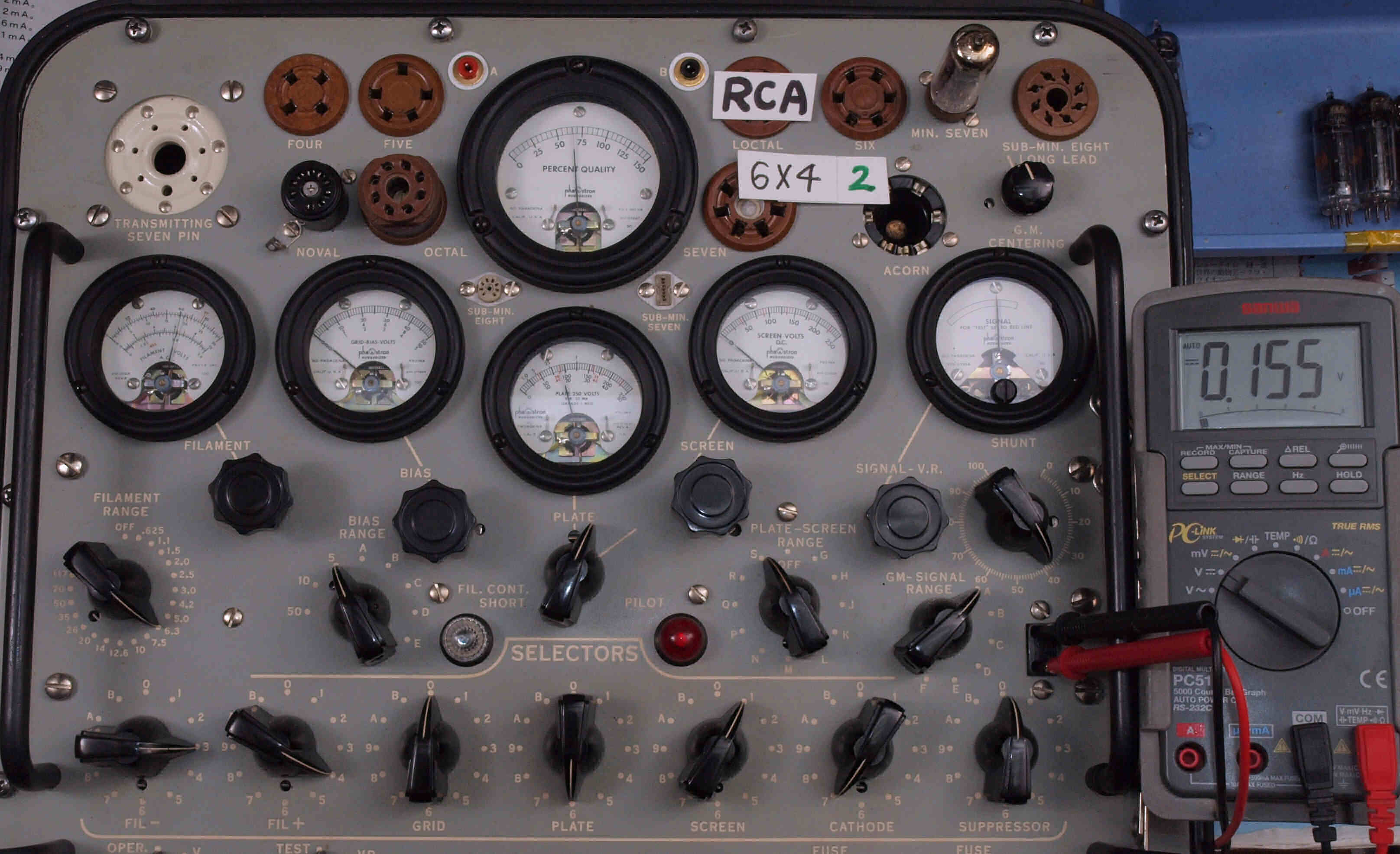

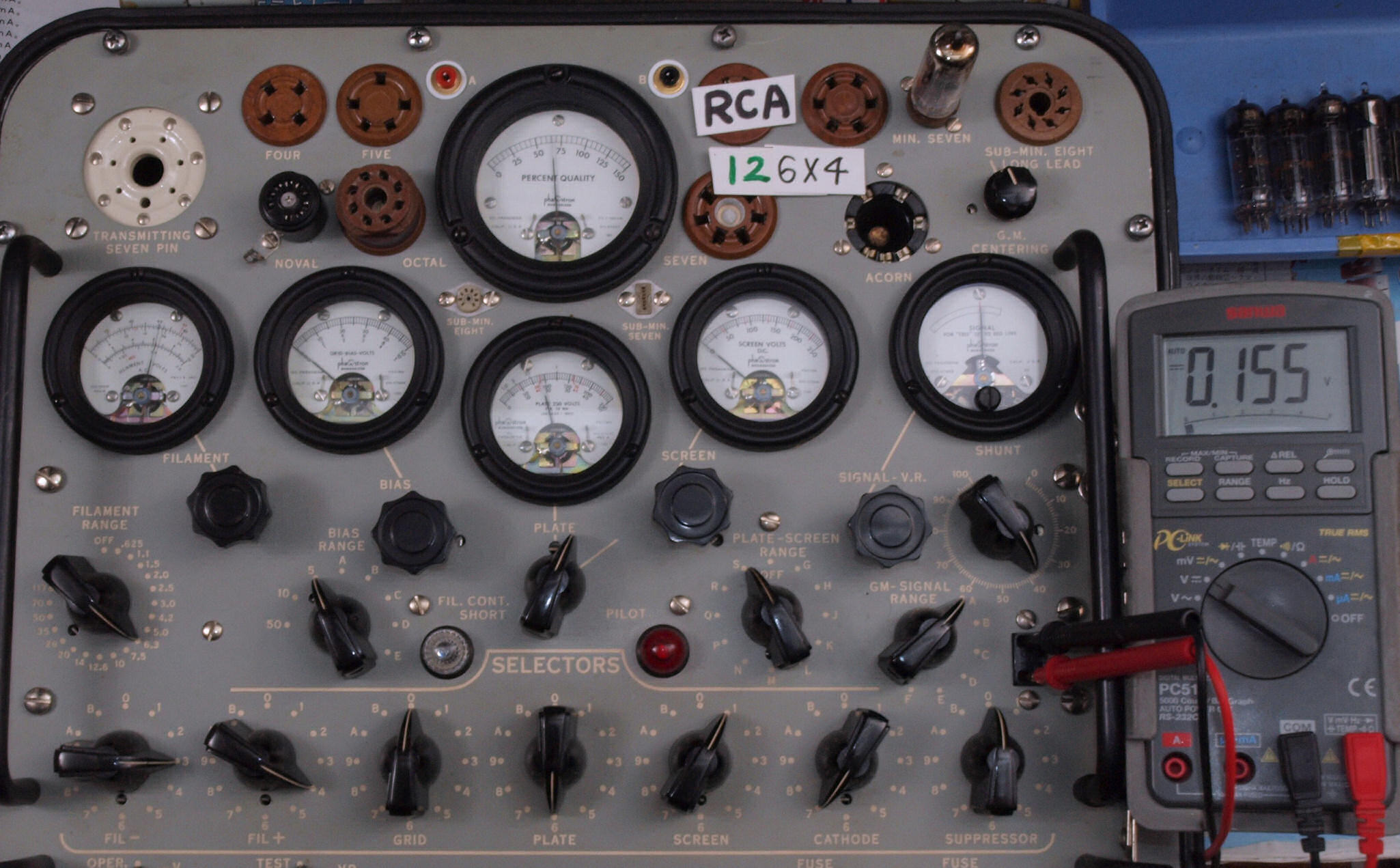

Ｃ２１．　２本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５５V/５０Ω＝３．１ｍＡ。
Ｃ２２．　２本目　「６Ｘ４」ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝１．５５V/５０Ω＝３．１ｍＡ。

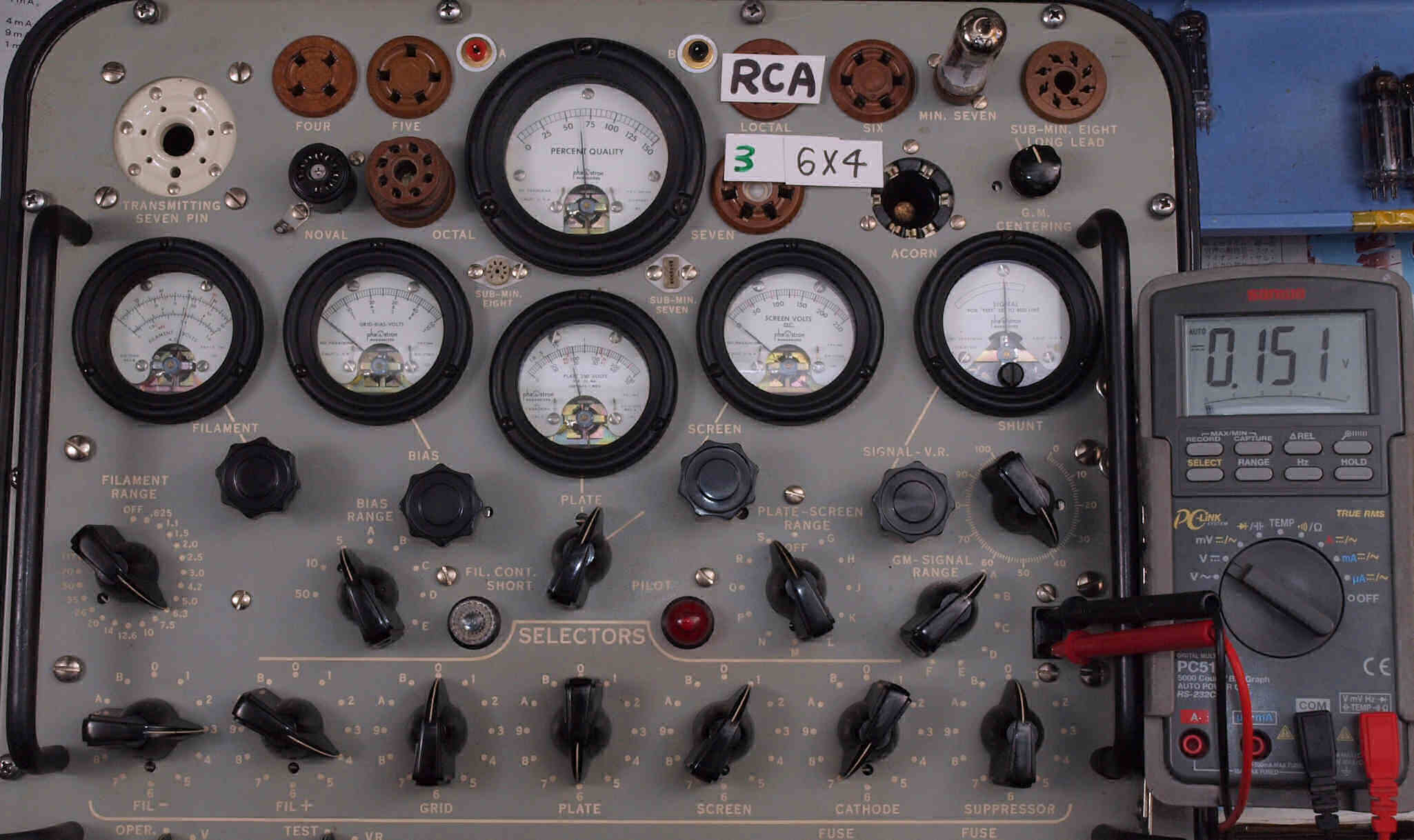

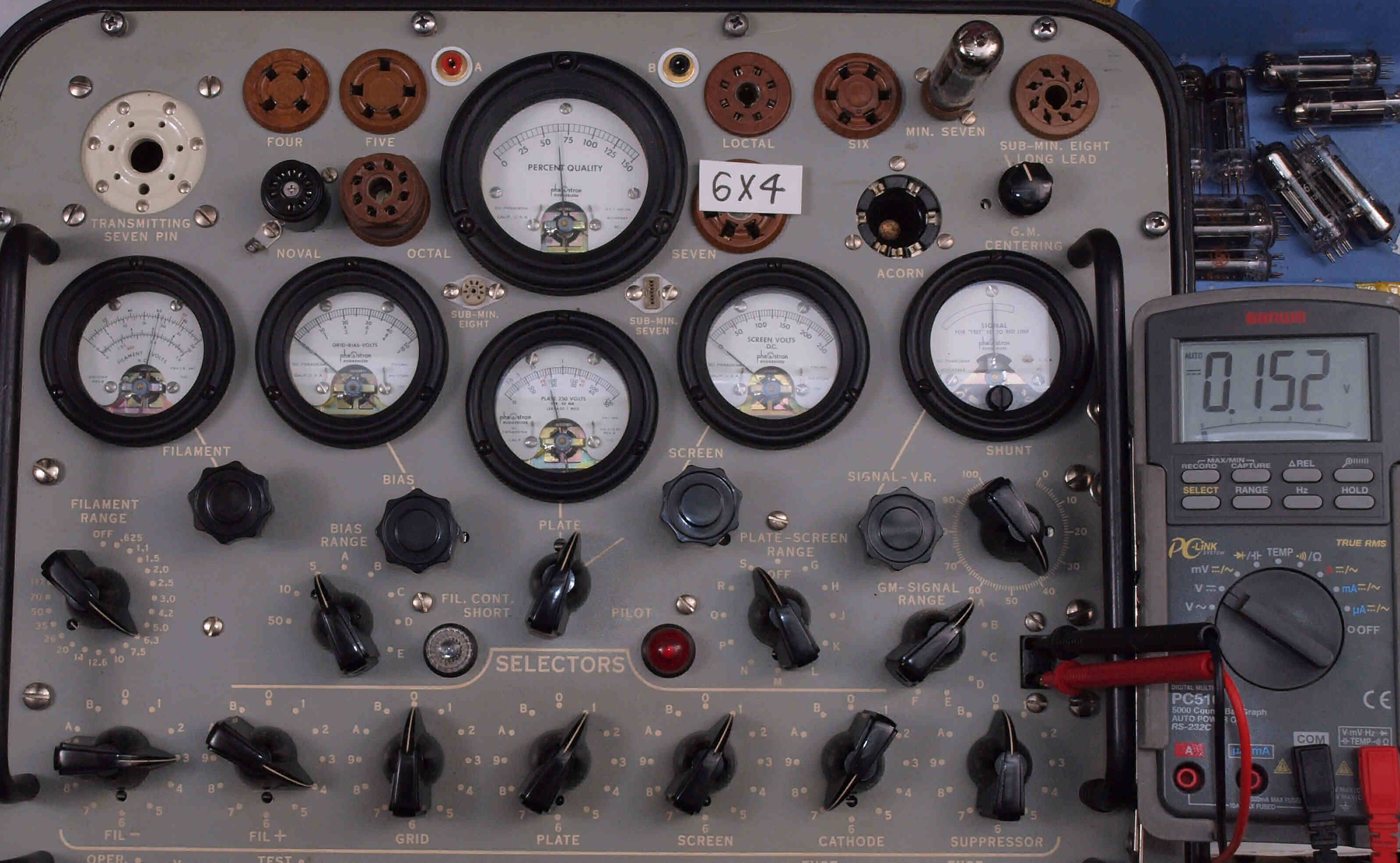

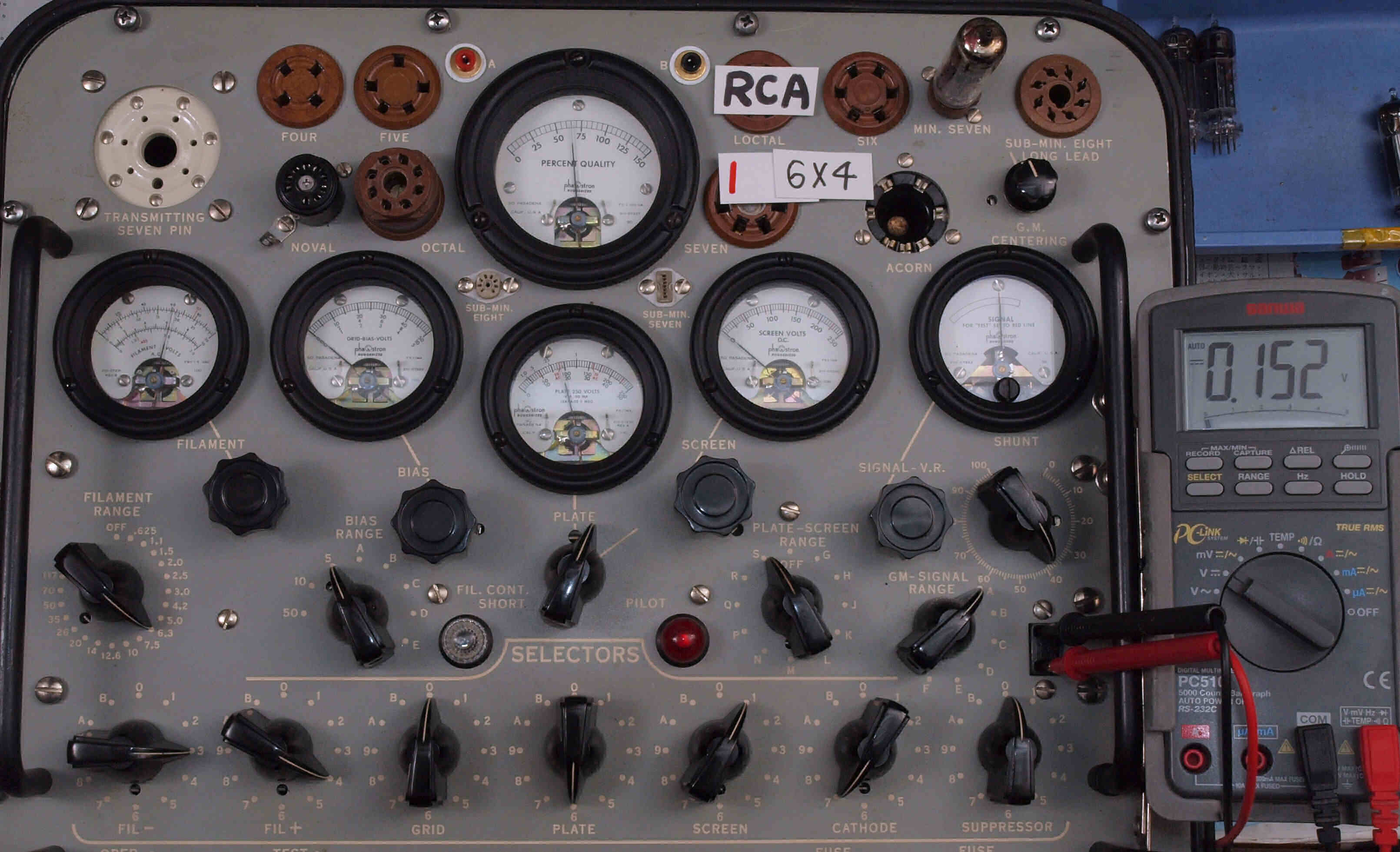

Ｃ３１．　３本目　「６Ｘ４」ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５２V/５０Ω＝３．０４ｍＡ。
Ｃ３２．　３本目　「６Ｘ４」ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝０．１５１V/５０Ω＝３．０２ｍＡ。

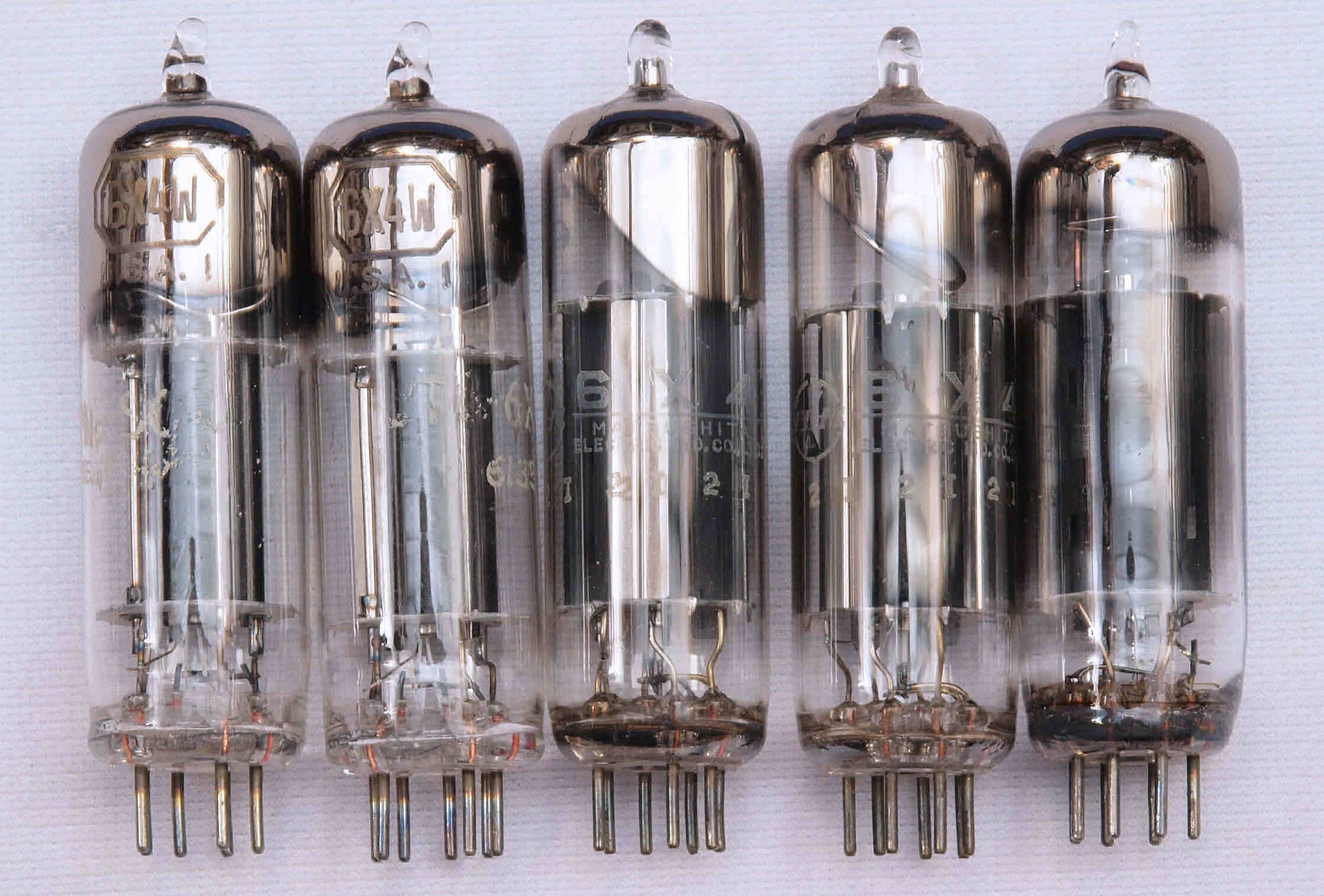

Ｄ．　ＴｕｎｇＳｏｌ　「６Ｘ４」２本、　　Ｎａｔｉｏｎａｌ「６Ｘ４」２本、　無名「６Ｘ４」１本　エミッション＆Ｉｐ測定。
左から、
  • １本目　ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６７、　Ｉｐ＝３．１８ｍＡ。
    　　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１２ｍＡ。
    ２本目　ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．１８ｍＡ。
    　　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１４ｍＡ。
    ３本目　Ｎａｔｉｏｎａ ６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。
    　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．１ｍＡ。
    ４本目　Ｎａｔｉｏｎａ ６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    　　　　　　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３．０６ｍＡ。
    ５本目　無名 ６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝３．０４ｍＡ。
    　　　　　　　　　　 ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝３ｍＡ。

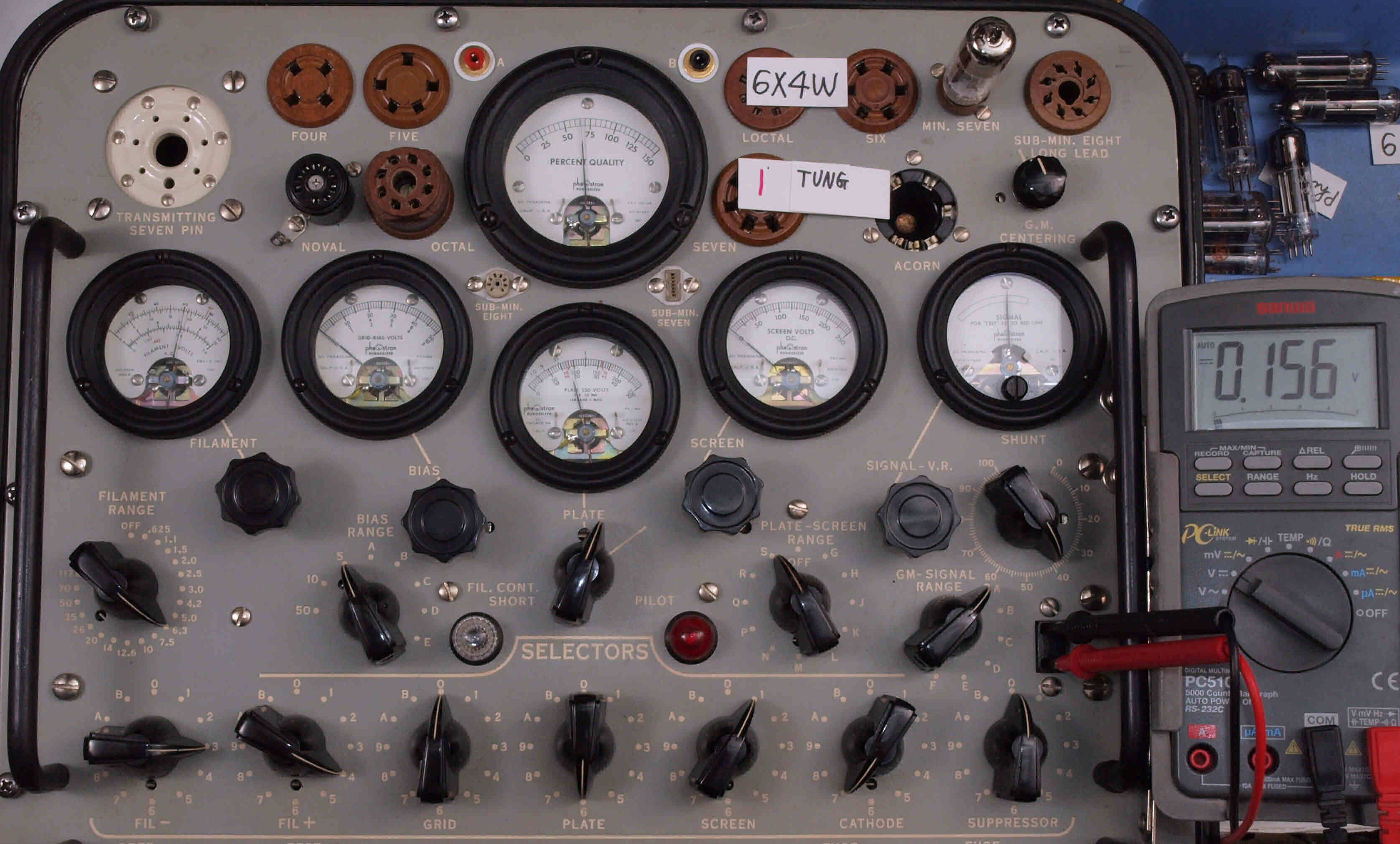

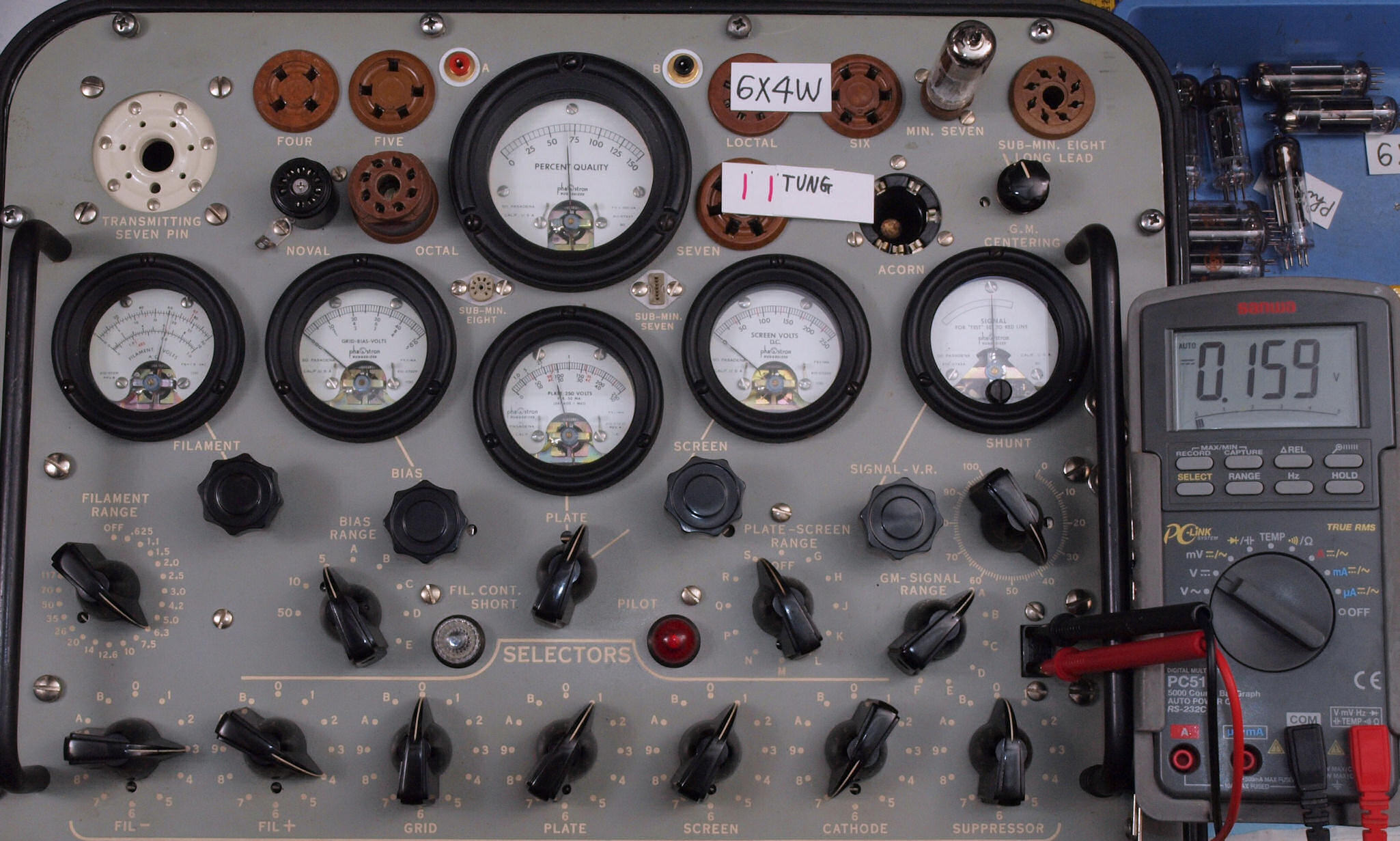

Ｄ１１．　１本目ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６７、　Ｉｐ＝０．１５９V/５０Ω＝３．１８ｍＡ。

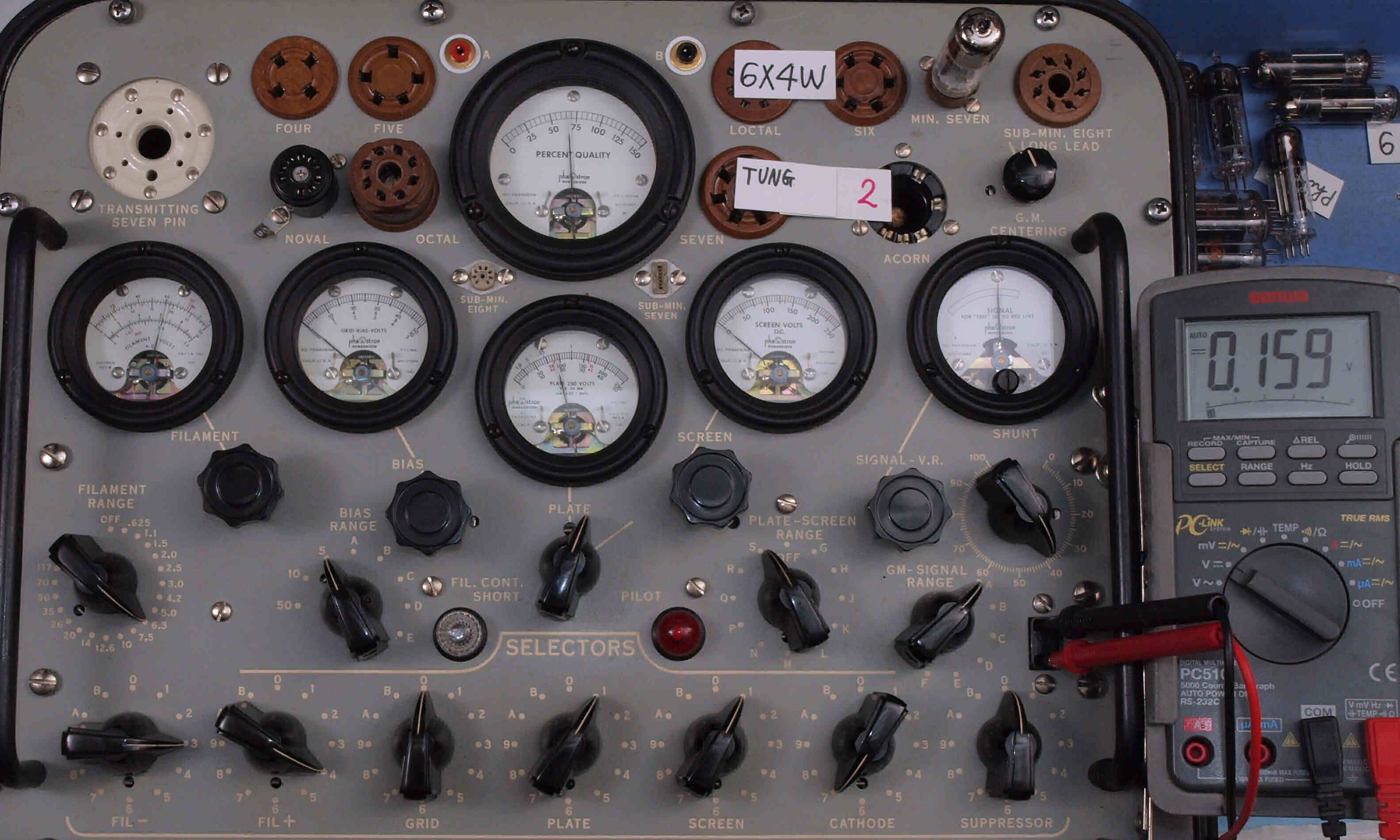

Ｄ１２．　１本目ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット２測定。　エミッション表示＝６１、　Ｉｐ＝０．１５６V/５０Ω＝３．１２ｍＡ。
Ｄ２１．　２本目ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット１測定。　エミッション表示＝６７、　Ｉｐ＝０．１５９V/５０Ω＝３．１８ｍＡ。
Ｄ２２．　２本目ＴｕｎｇＳｏｌ ６Ｘ４Ｗ　ユニット２測定。　エミッション表示＝６７、　Ｉｐ＝０．１５７V/５０Ω＝３．１４ｍＡ。

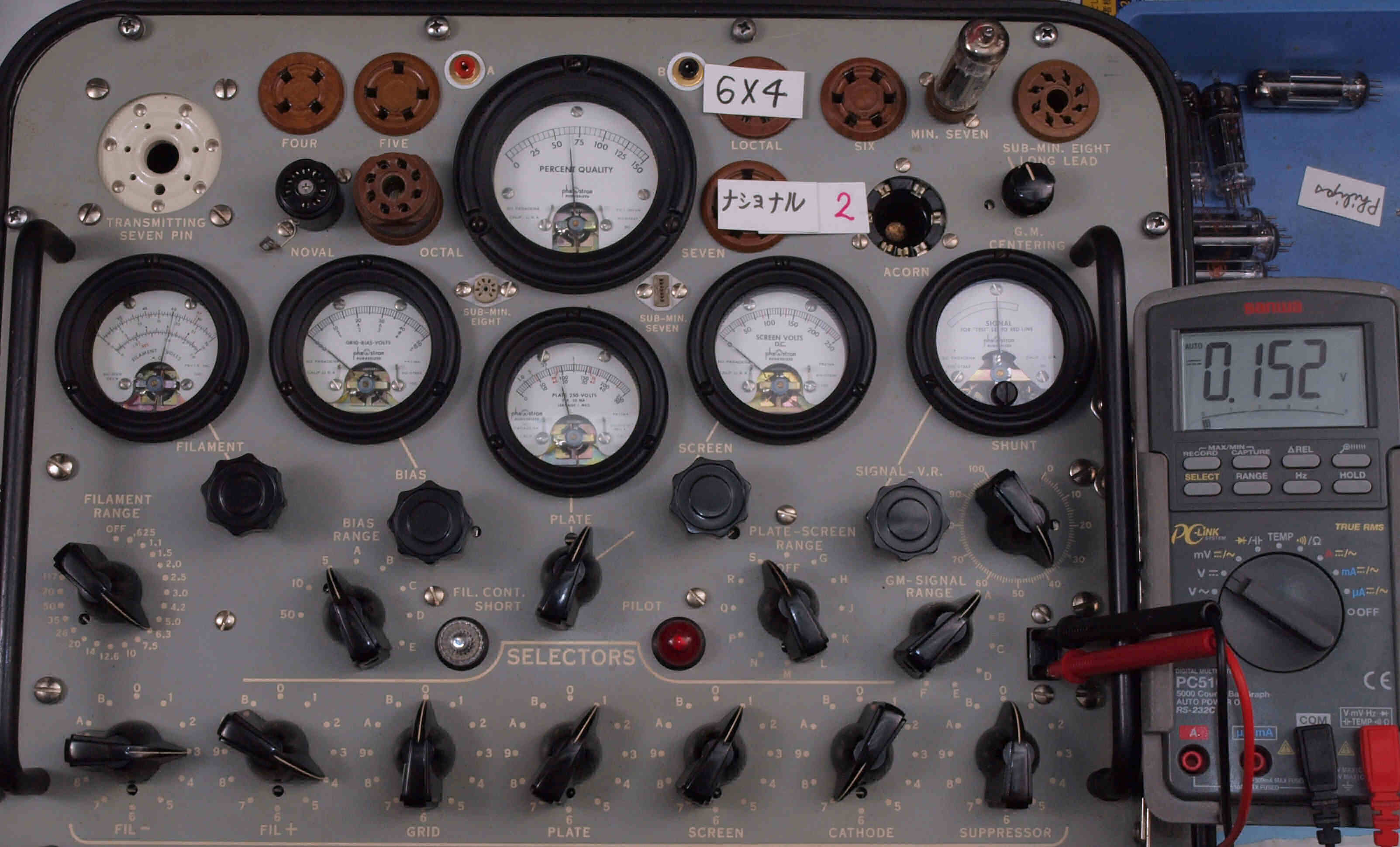

Ｄ３１．　３本目　Ｎａｔｉｏｎａ 　６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５３V/５０Ω＝３．０６ｍＡ。

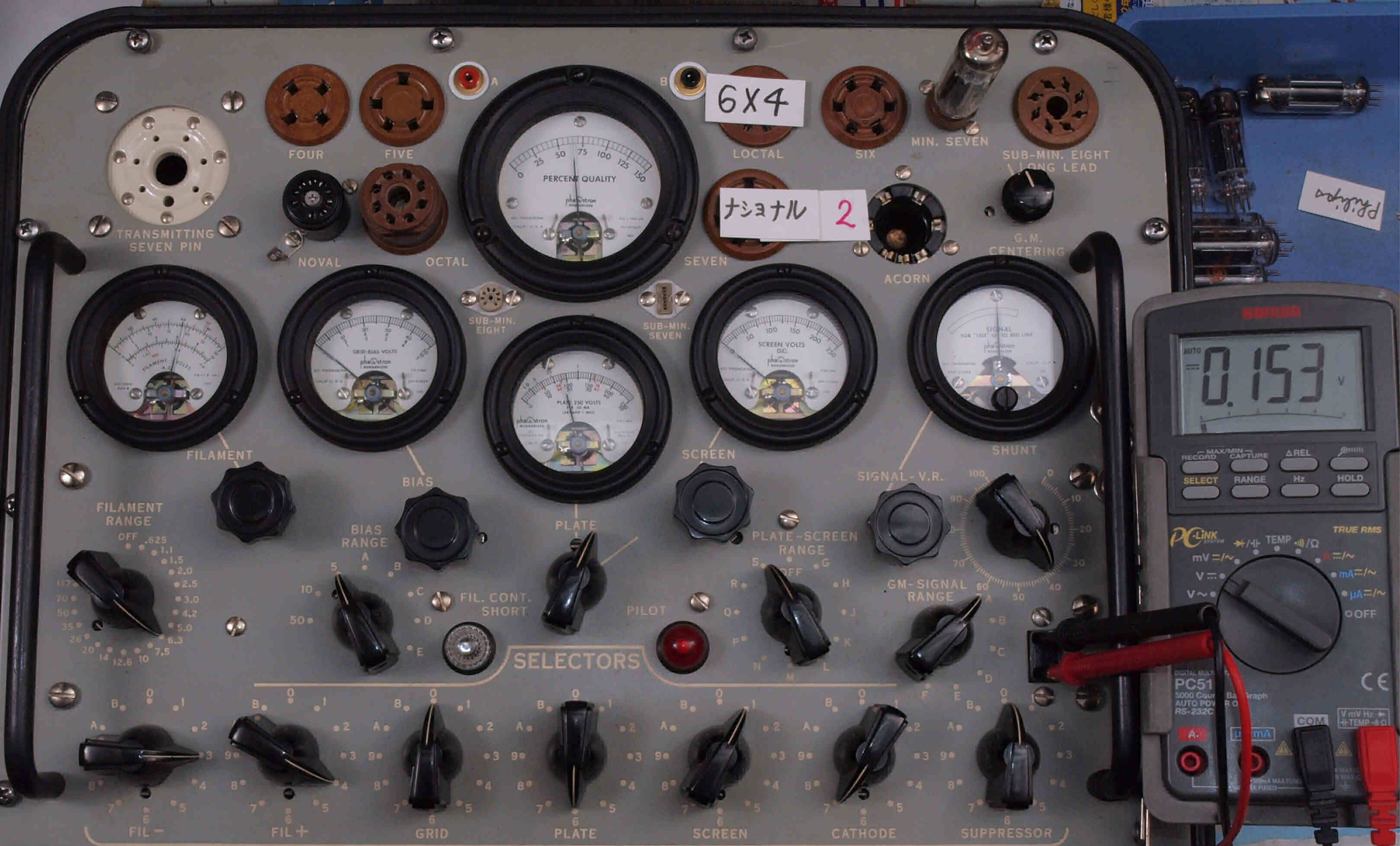

Ｄ３２．　３本目　Ｎａｔｉｏｎａ 　６Ｘ４　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝１．５５V/５０Ω＝３．１ｍＡ。
Ｄ４１．　４本目　Ｎａｔｉｏｎａ 　６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５２V/５０Ω＝３．０４ｍＡ。
Ｄ４２．　４本目　Ｎａｔｉｏｎａ 　６Ｘ４　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝１．５３V/５０Ω＝３．０６ｍＡ。

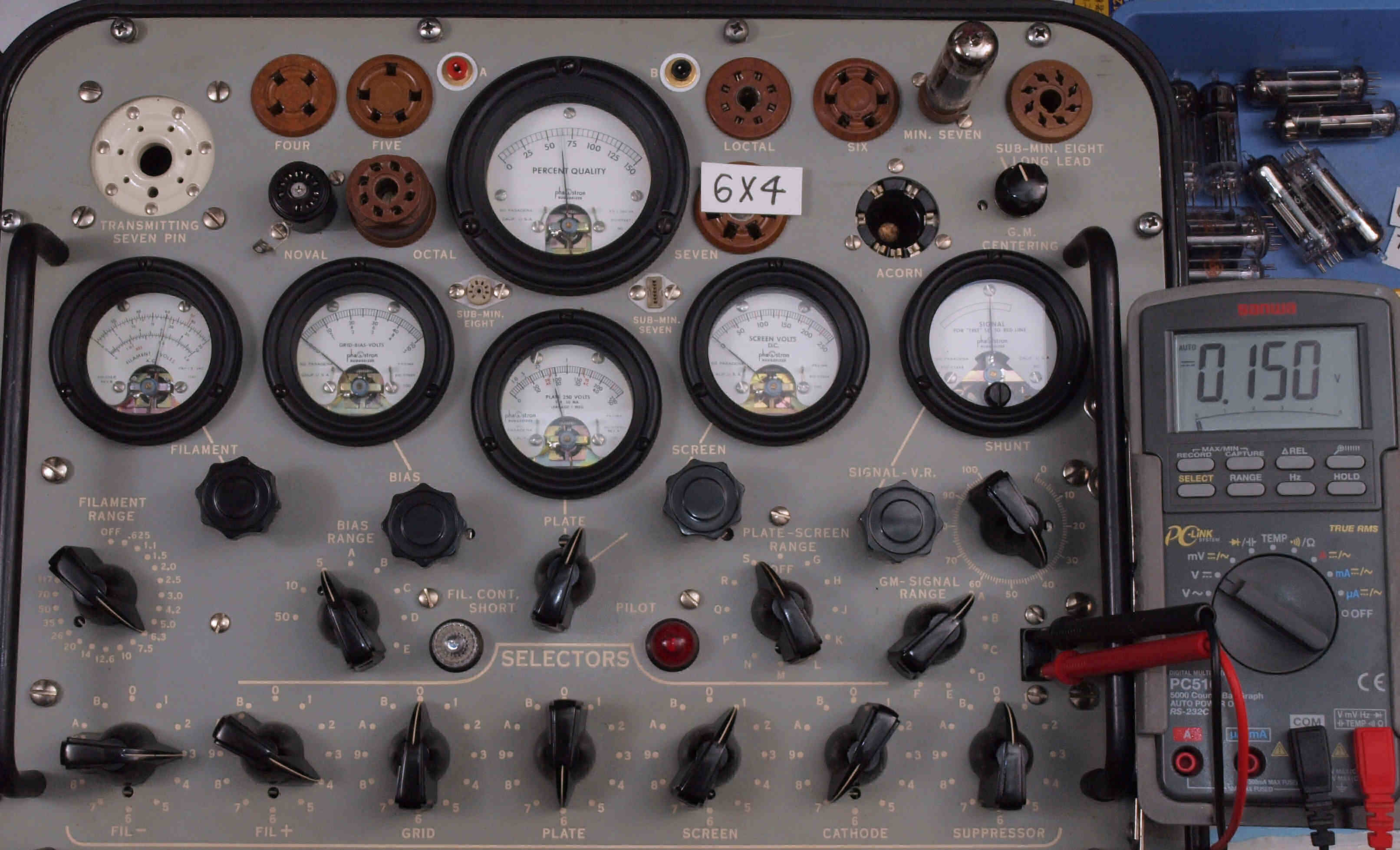

Ｄ５１．　５本目　６Ｘ４　ユニット１測定。　エミッション表示＝６５、　Ｉｐ＝０．１５２V/５０Ω＝３．０４ｍＡ。
Ｄ５２．　５本目　６Ｘ４　ユニット２測定。　エミッション表示＝６５、　Ｉｐ＝０．１５０V/５０Ω＝３ｍＡ。
Ｅ．　Ｎａｔｉｏｎａｌ　５ＡＲ４　３本　エミッション＆Ｉｐ測定。
左から、
  • １本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８０、　Ｉｐ＝２．９６ｍＡ
    　　　　　　　　　ユニット２測定。　エミッション表示＝８２、　Ｉｐ＝２．９８ｍＡ
    ２本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８５、　Ｉｐ＝３．１６ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝８５、　Ｉｐ＝３．１４ｍＡ。
    ３本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８５、　Ｉｐ＝３．１６ｍＡ。
    　　　　　　　　　ユニット２測定。　エミッション表示＝８５、　Ｉｐ＝３．２ｍＡ。

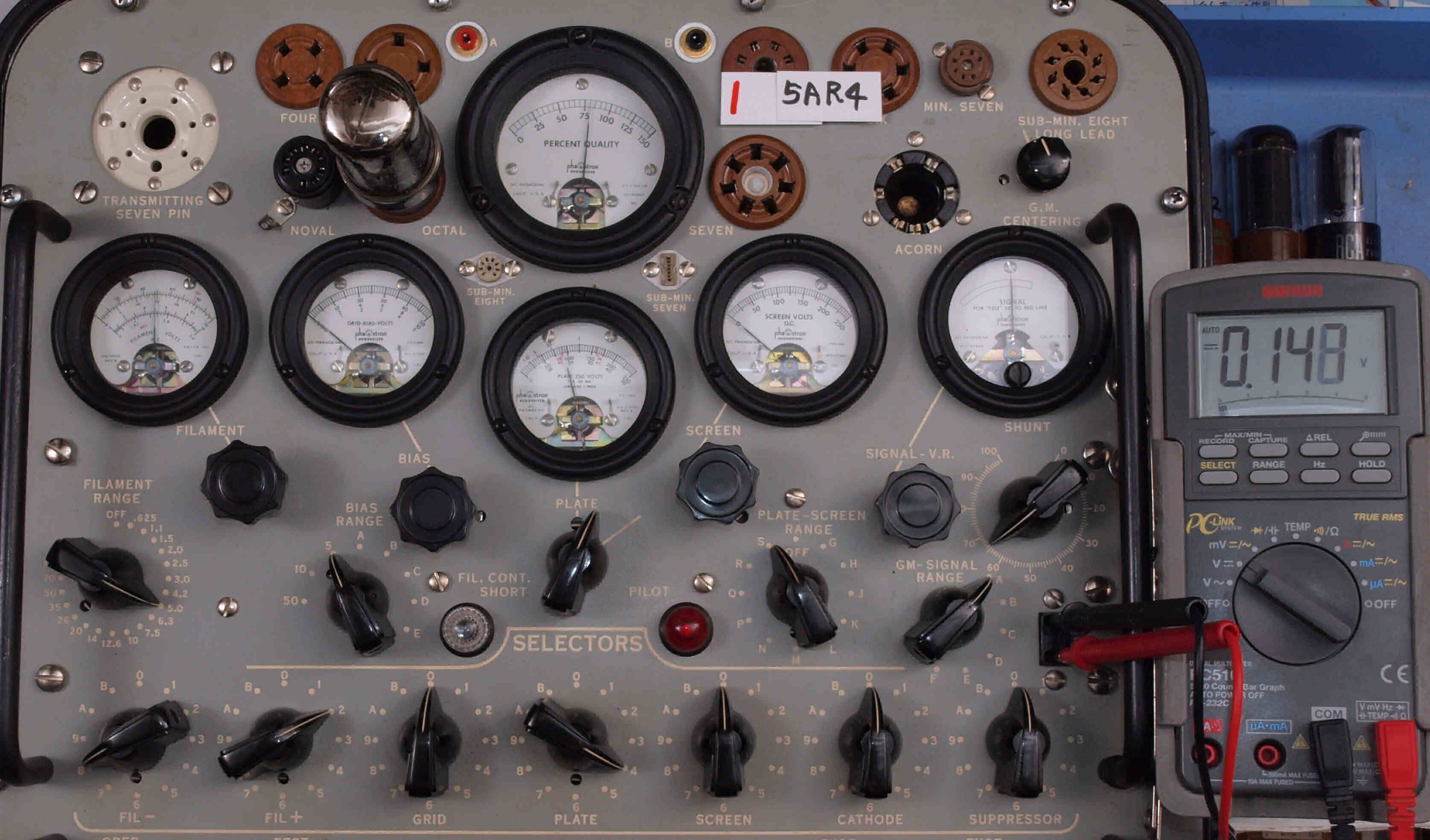

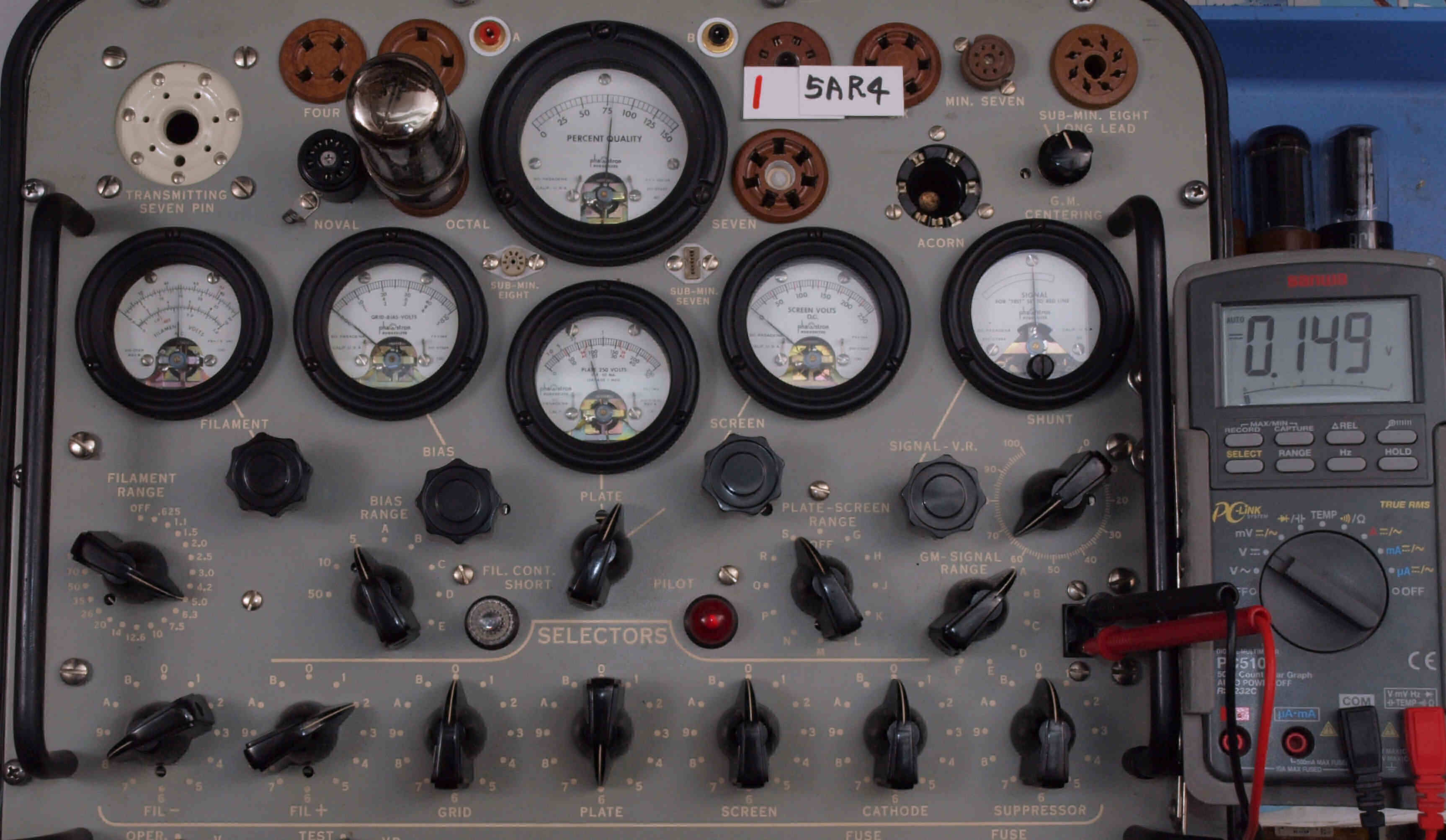

Ｅ１１．　１本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８０、　Ｉｐ＝０．１４８V/５０Ω＝２．９６ｍＡ。
Ｅ１２．　１本目　５ＡＲ４　ユニット２測定。　エミッション表示＝８２、　Ｉｐ＝０．１４９V/５０Ω＝２．９８ｍＡ。

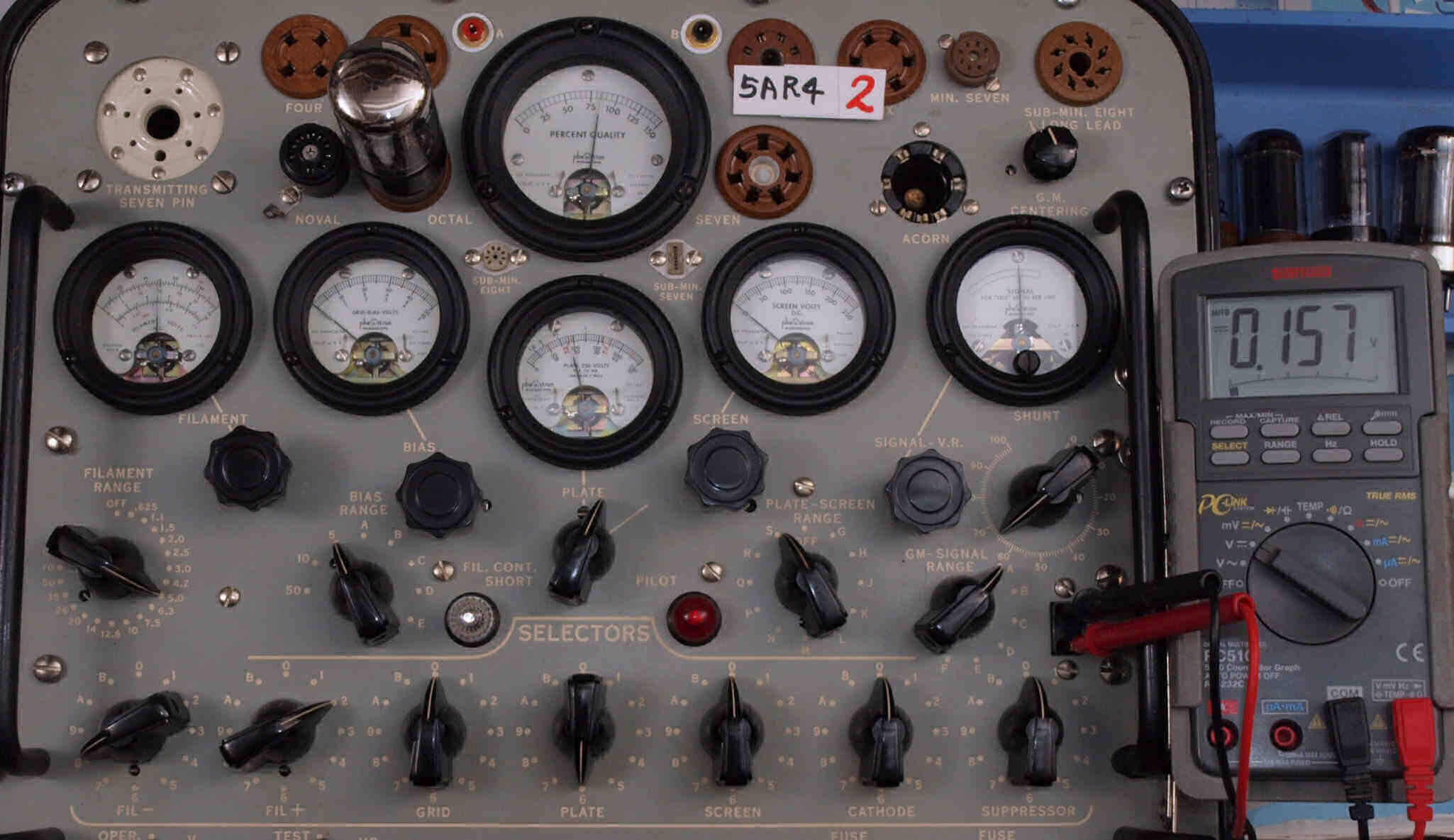

Ｅ２１．　２本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８５、　Ｉｐ＝０．１５８V/５０Ω＝３．１６ｍＡ。

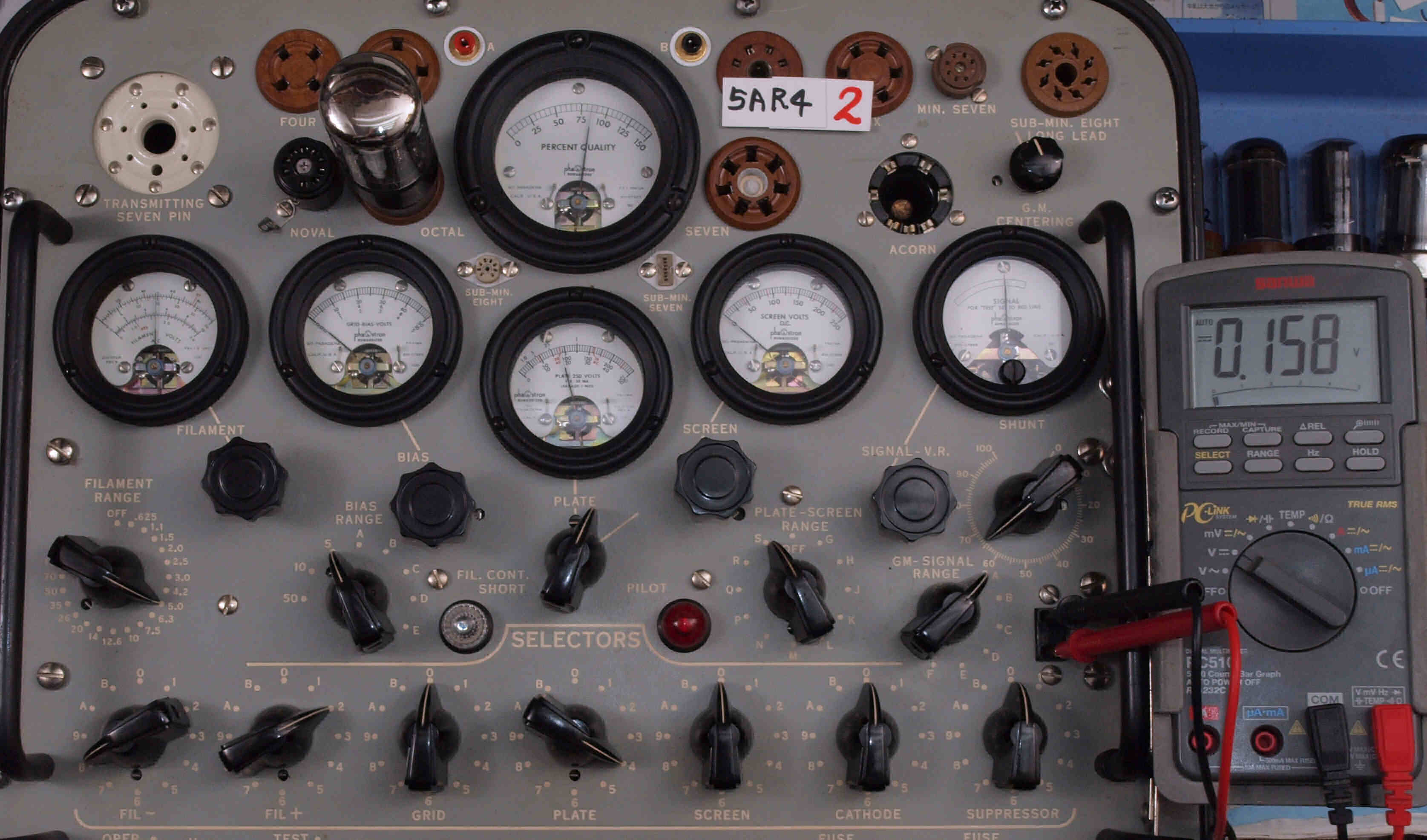

Ｅ２２．　２本目　５ＡＲ４　ユニット２測定。　エミッション表示＝８５、　Ｉｐ＝１．５７V/５０Ω＝３．１４ｍＡ。

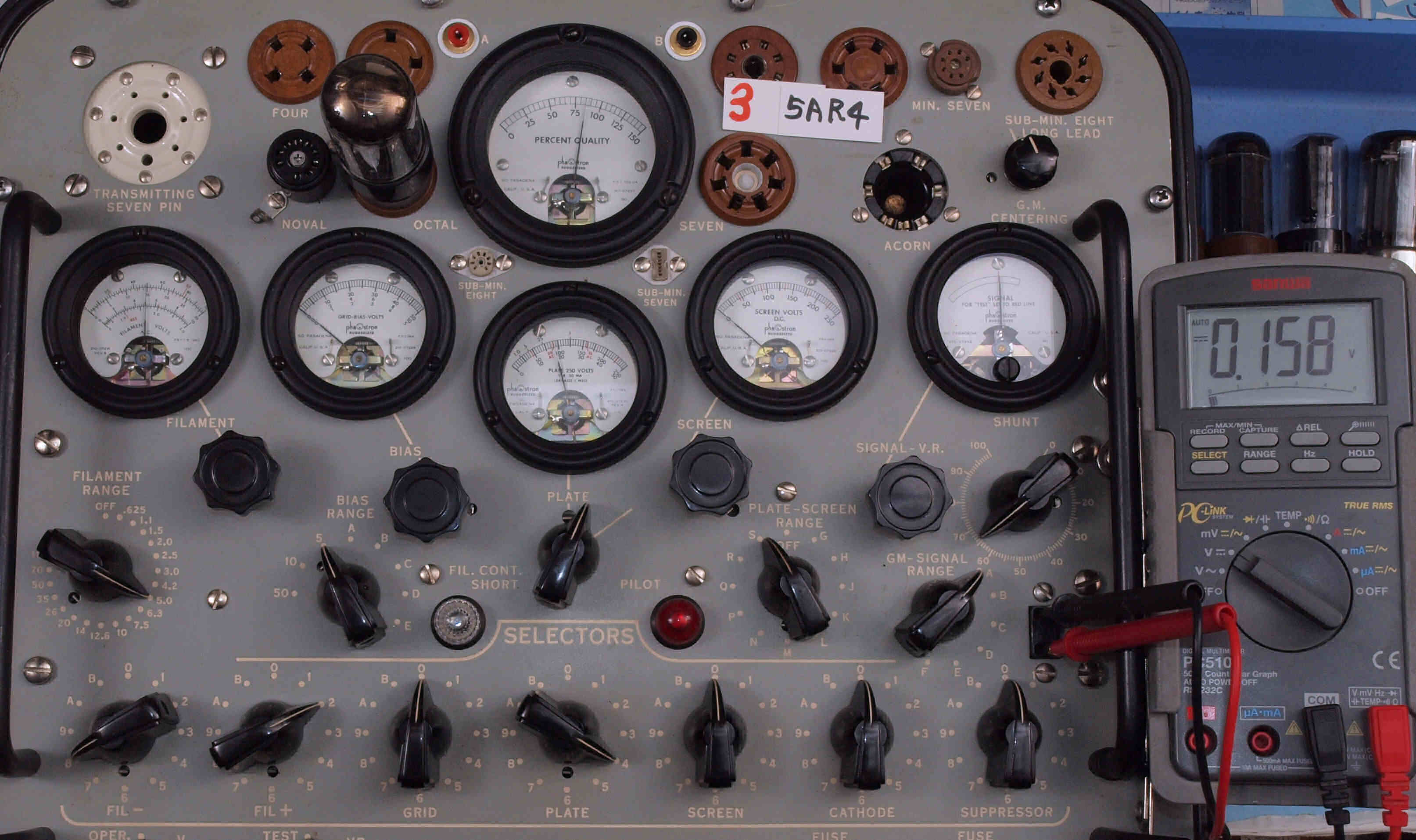

Ｅ３１．　３本目　５ＡＲ４　ユニット１測定。　エミッション表示＝８５、　Ｉｐ＝１．５８V/５０Ω＝３．１６ｍＡ。

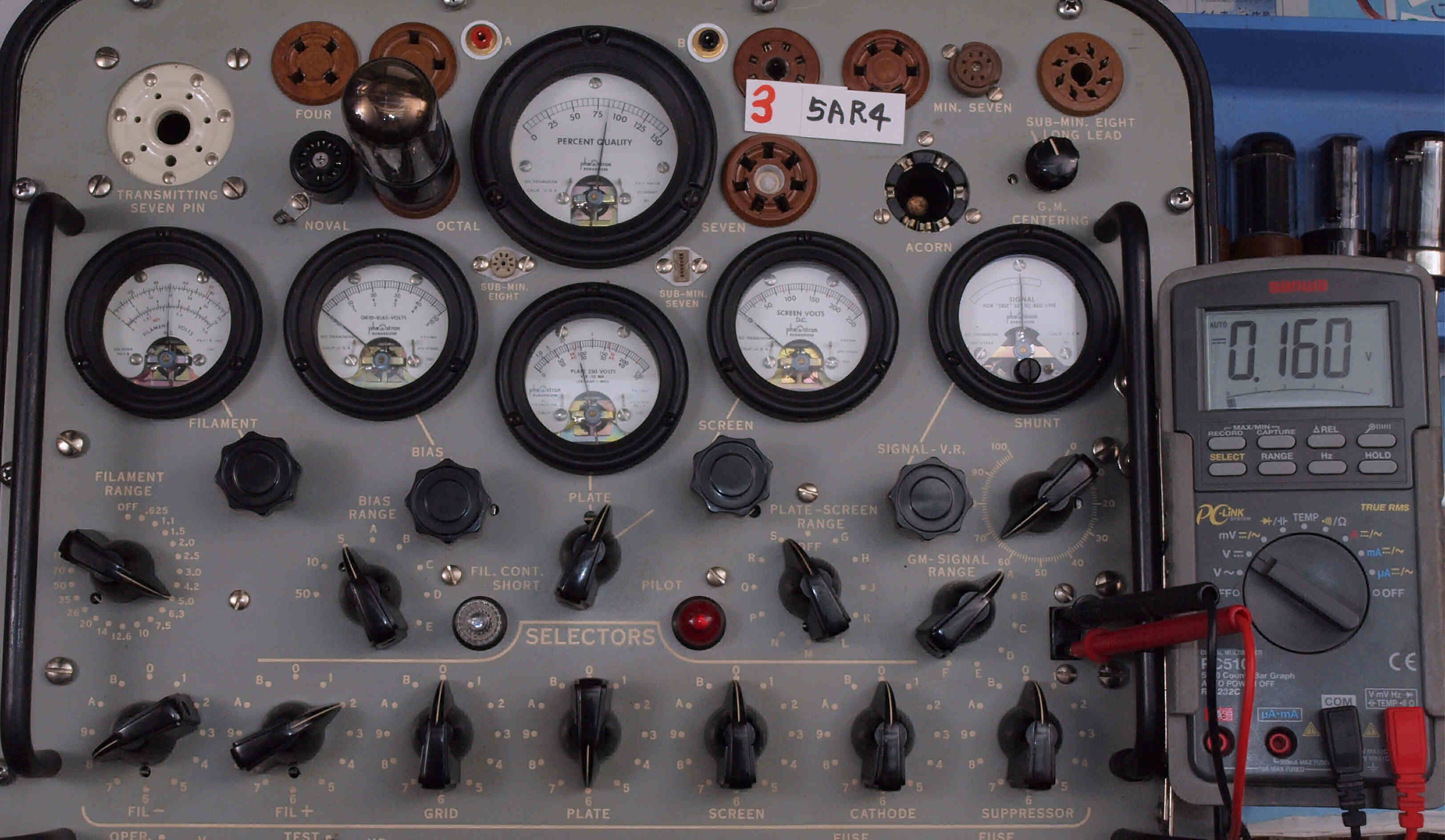

Ｅ３２．　３本目　５ＡＲ４　ユニット２測定。　エミッション表示＝８５、　Ｉｐ＝０．１６０V/５０Ω＝３．２ｍＡ。
Ｆ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

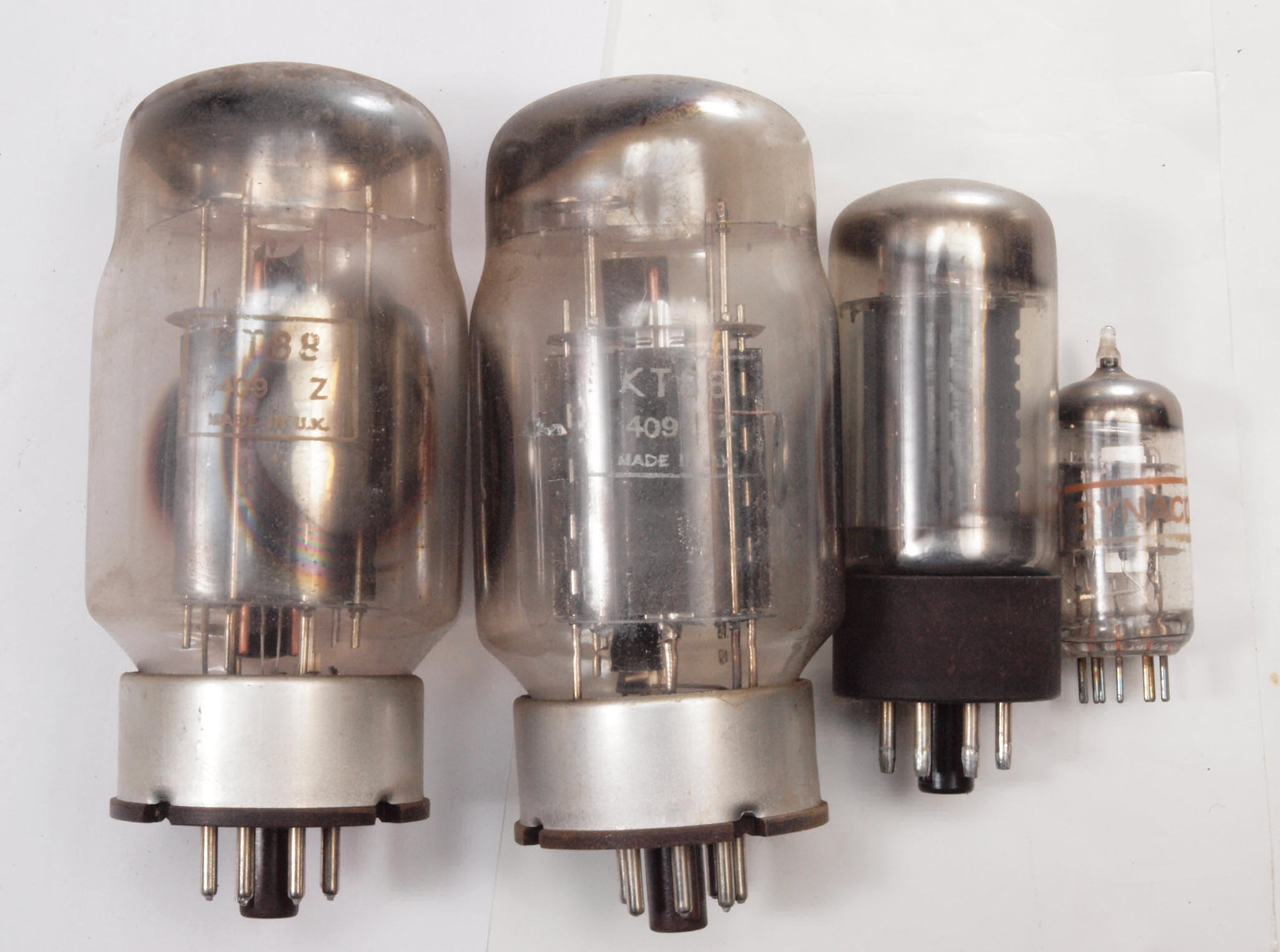

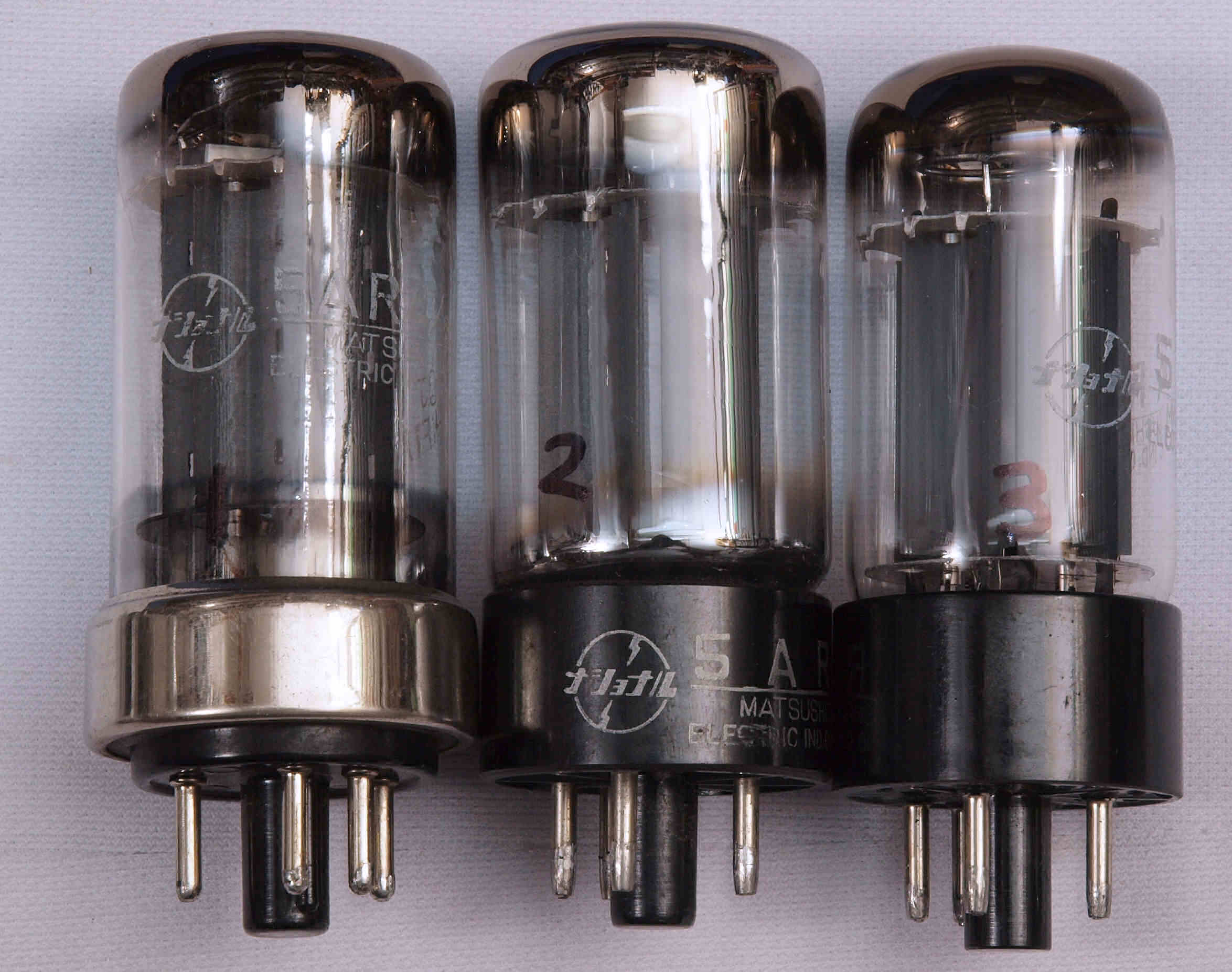

Ｆ１． 　付属真空管、左から ＫＴ－８８ １本目、２本目。　５ＡＲ４。　６ＡＮ８。
　　　　　真空管ハンドブック（規格表）の、
　　　　　 ＫＴ－８８ 相互コンダクタンス＝１１５００μmho
　　　　　６ＡＮ８　三極部　相互コンダクタンス＝４５００μmho
　　　　　６ＡＮ８　五極部　相互コンダクタンス＝７８００μmho
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

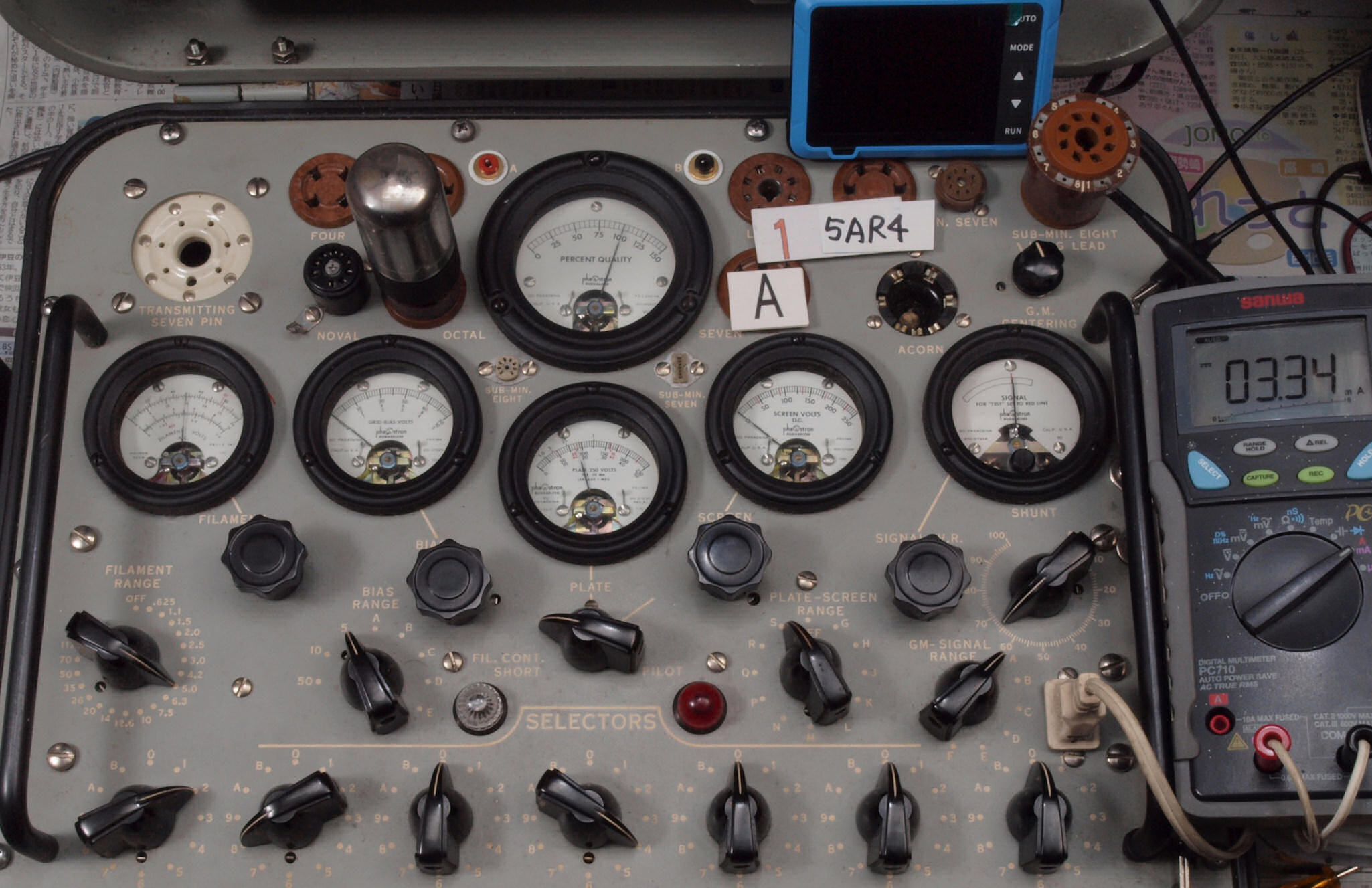

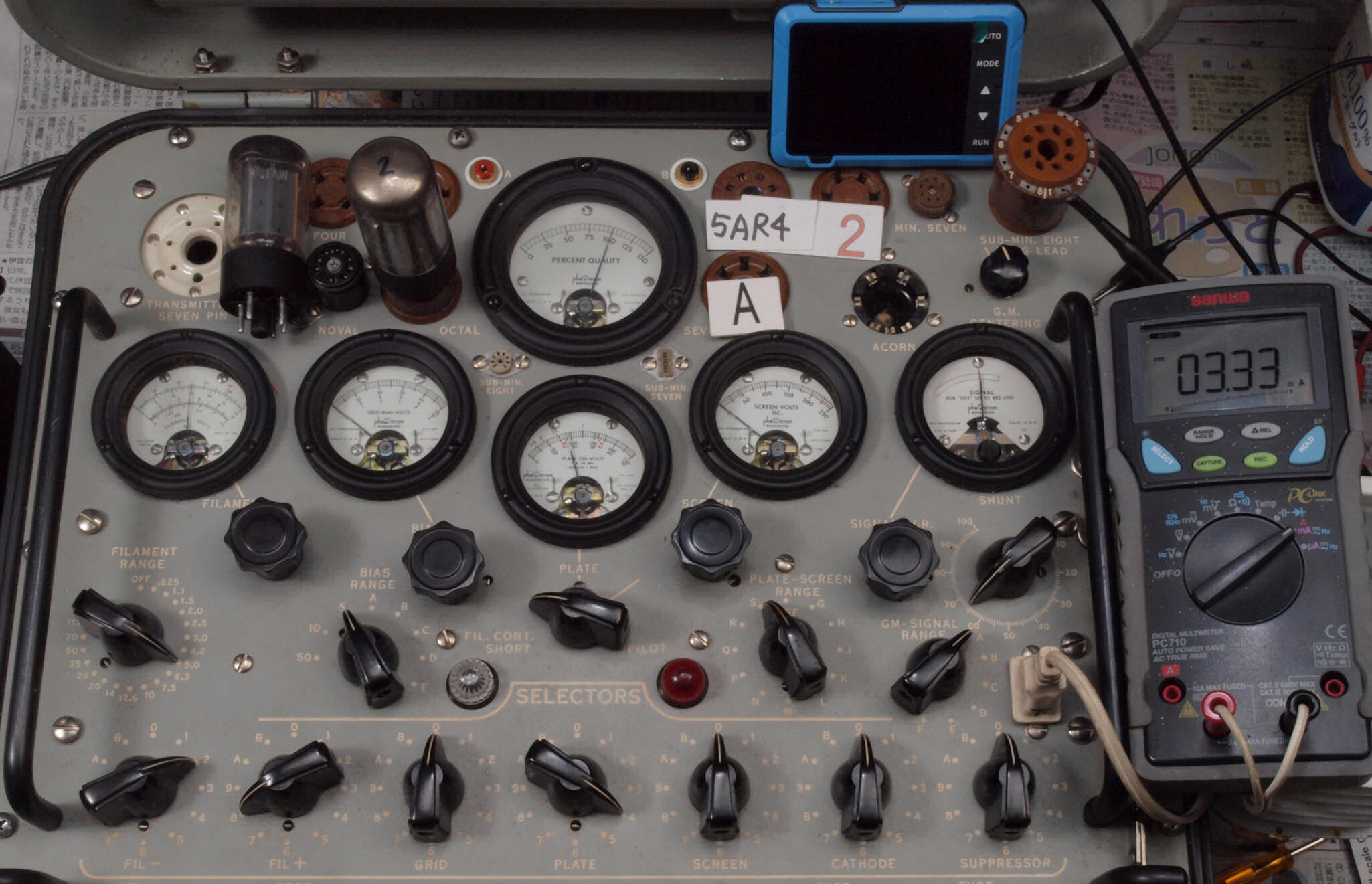

Ｆ１１．　５ＡＲ４　ユニット１測定。　エミッション表示＝１００、破棄値＝７５。　Ｉｐ＝３．３４ｍＡ。

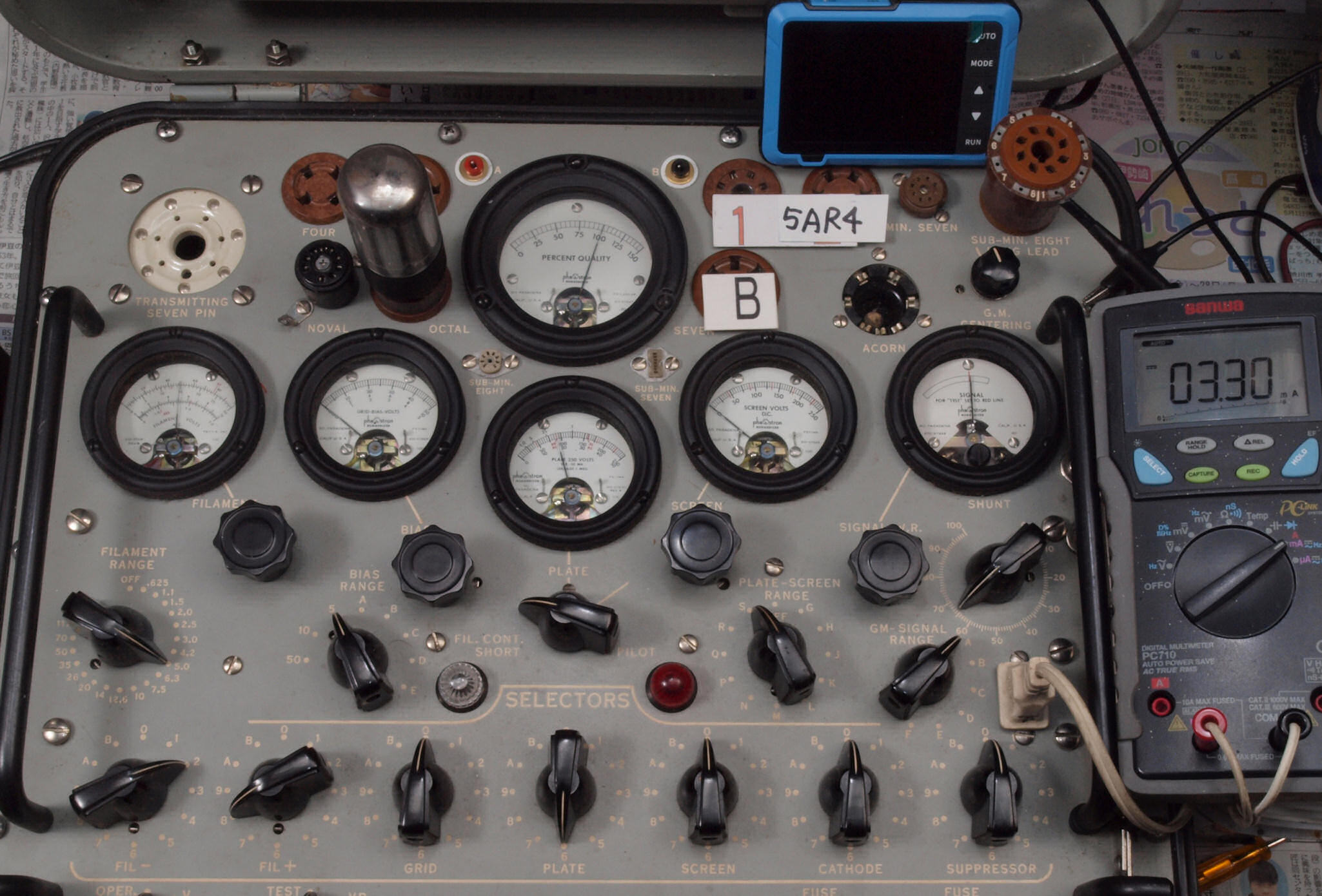

Ｆ１２．　５ＡＲ４　ユニット２測定。　エミッション表示＝１００、破棄値＝７５。　Ｉｐ＝３．３３ｍＡ。
Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ－２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

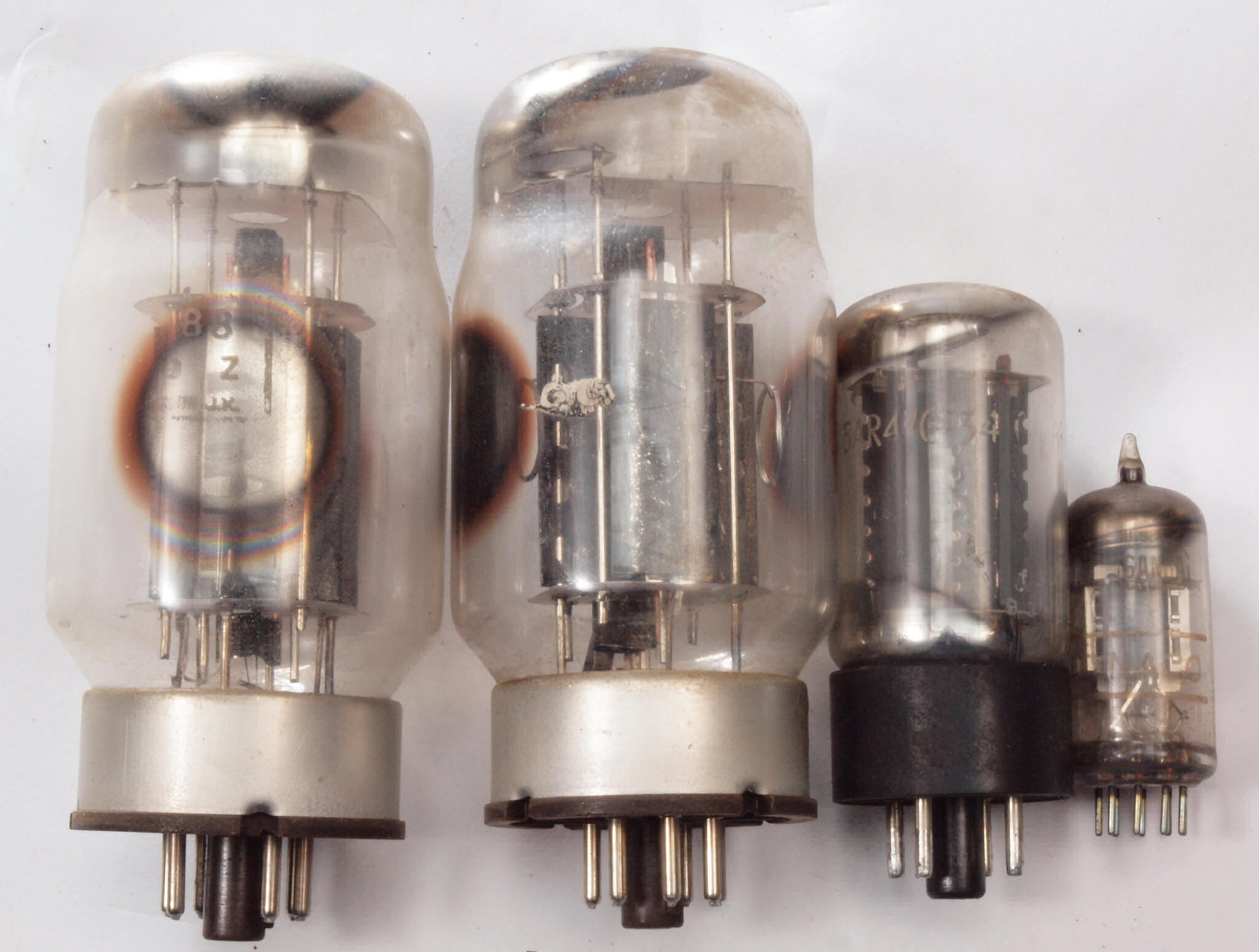

Ｆ２． 　付属真空管、左から ＫＴ－８８ １、２。　５ＡＲ４。　６ＡＮ８。
　　　　　真空管ハンドブック（規格表）の、
　　　　　 ＫＴ－８８ 相互コンダクタンス＝１１５００μmho
　　　　　６ＡＮ８　三極部　相互コンダクタンス＝４５００μmho
　　　　　６ＡＮ８　五極部　相互コンダクタンス＝７８００μmho
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

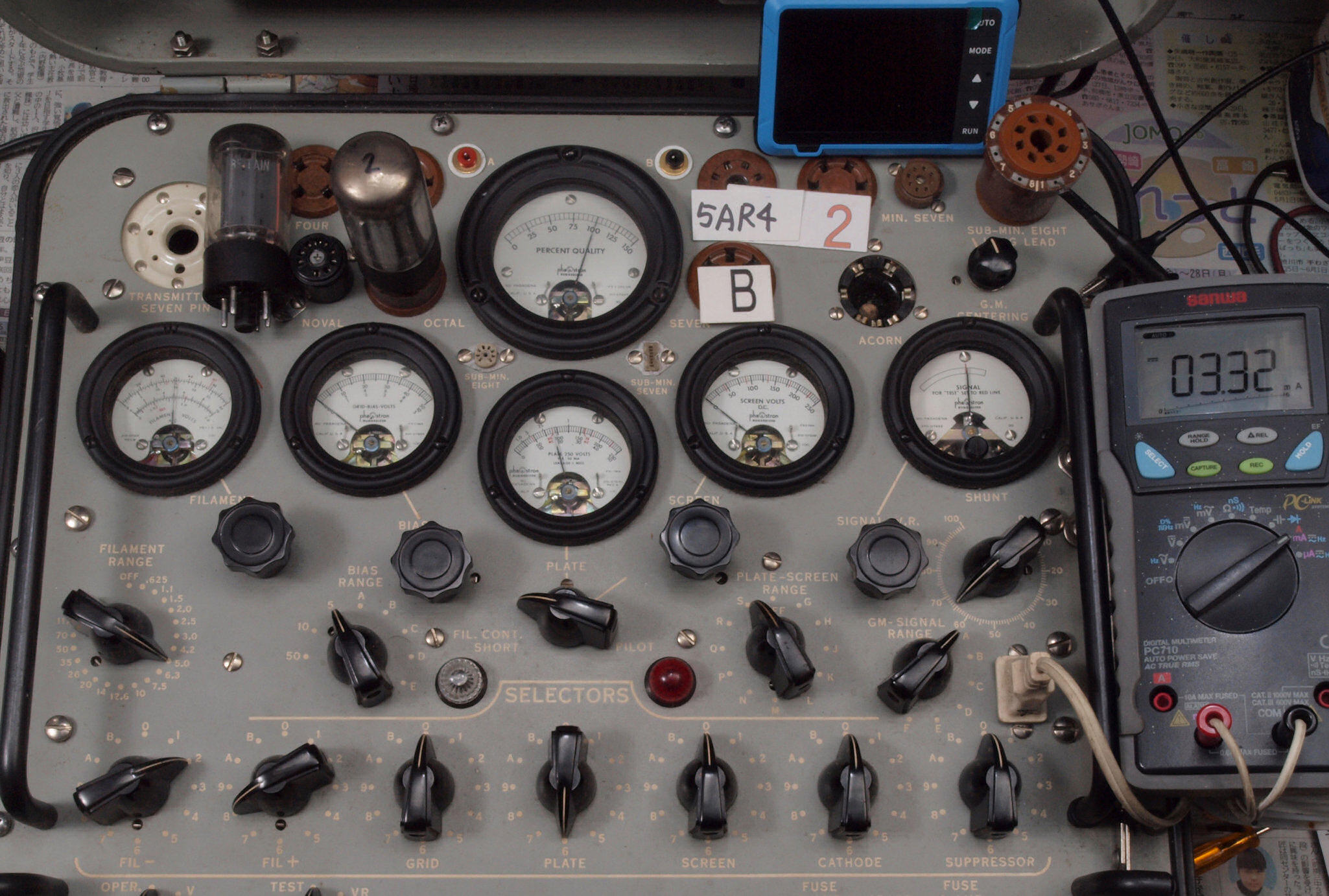

Ｆ２１．　５ＡＲ４　ユニット１測定。　エミッション表示＝１００、破棄値＝７５。　Ｉｐ＝３．３３ｍＡ。
Ｆ２２．　５ＡＲ４　ユニット２測定。　エミッション表示＝１００、破棄値＝７５。　Ｉｐ＝３．３２ｍＡ。
