Sansui AU-777D. 2台目 修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
平成15年4月16日 4月18日完成 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

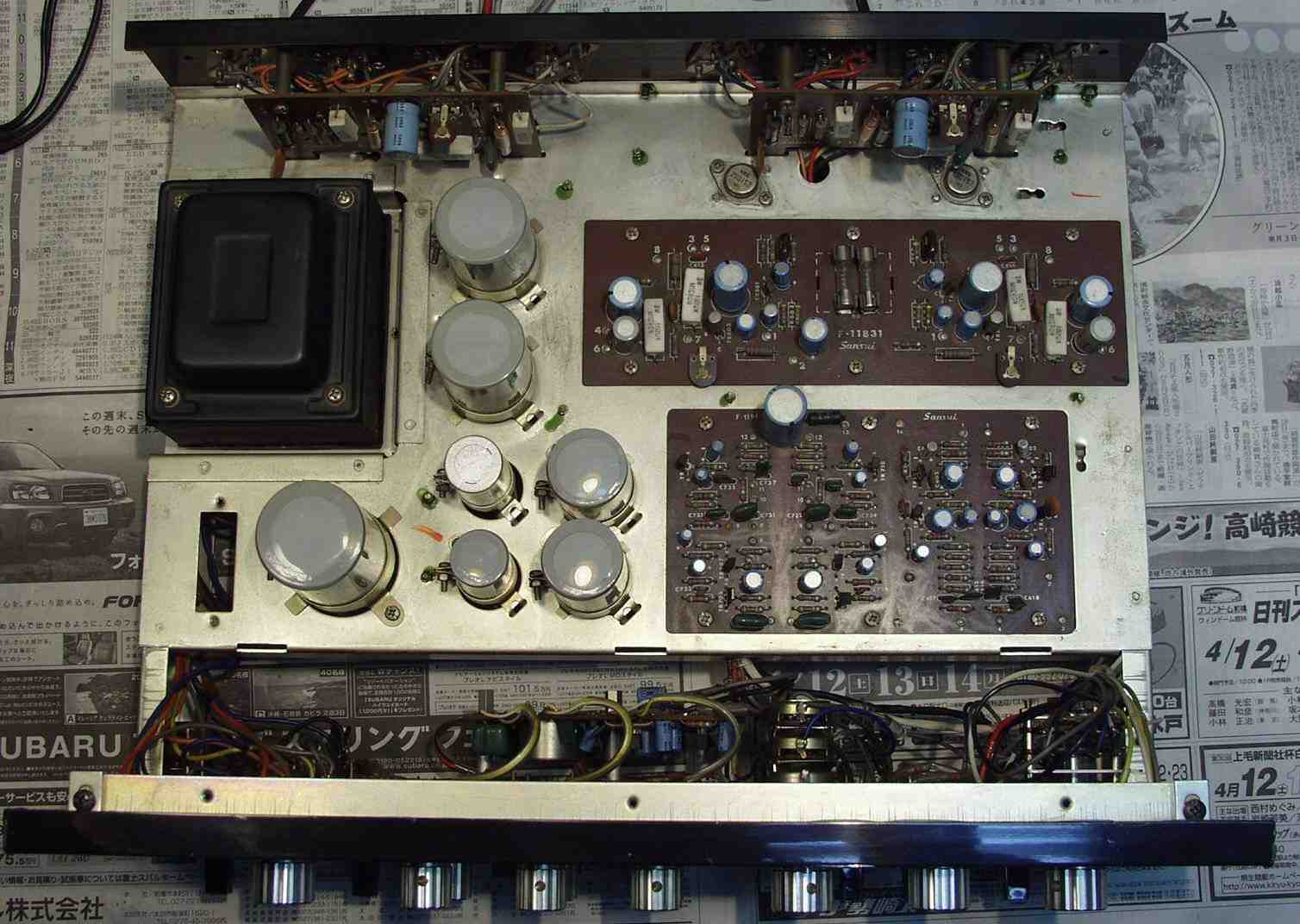

A. 修理前の状況 A-1. 修理前 上から見る |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

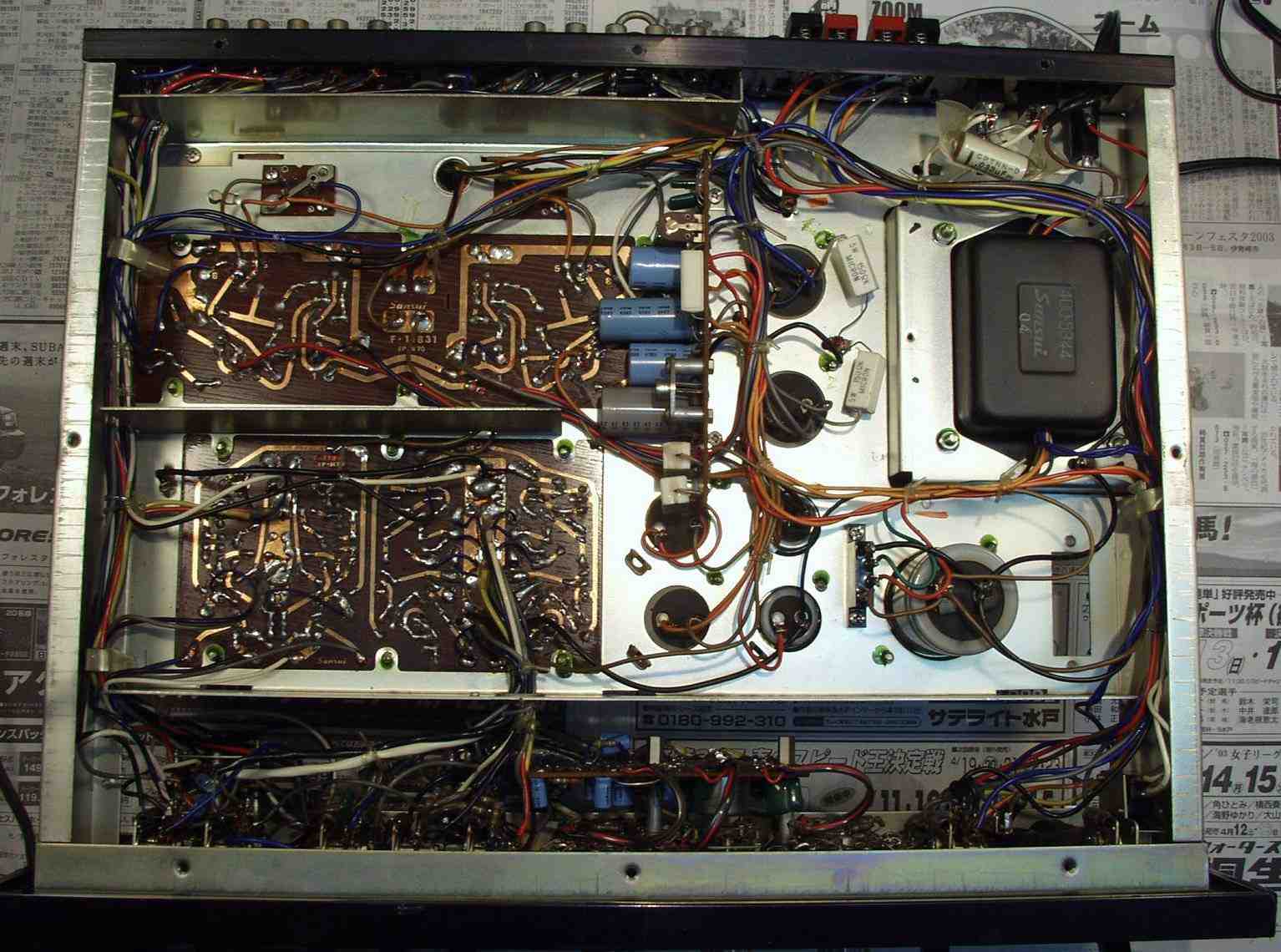

A-2. 修理前 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
A-3. 修理前 コントロール部 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

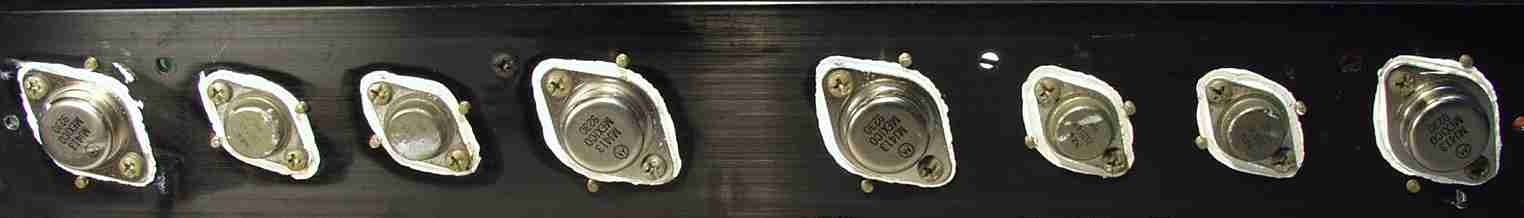

C. 修理状況 C-1A. 修理前 上から見る。 大=終段トランジスター、 中=ドライブ・トランジスター 熱でシリコングリスが流れ出し殆ど無い |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

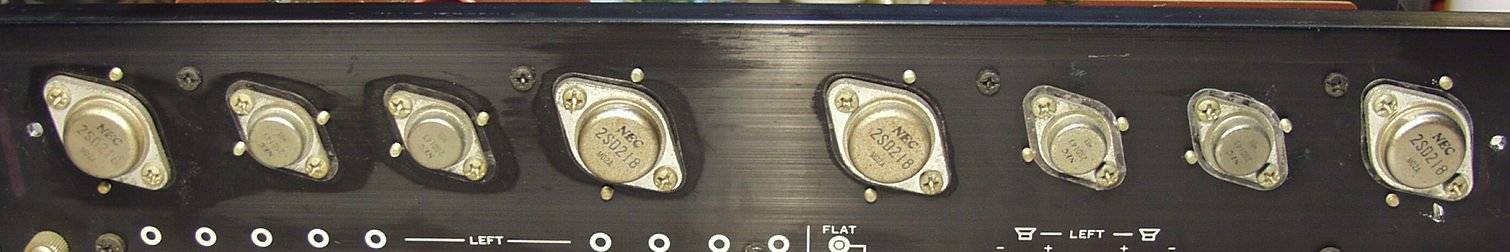

C-1B. 修理後 大=終段トランジスター 中=ドライブ・トランジスター | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

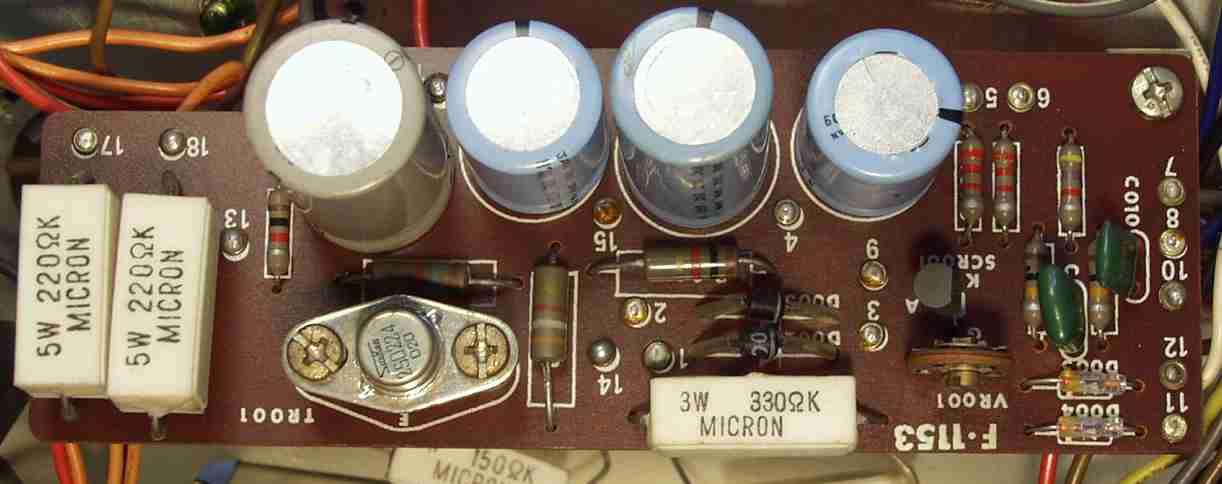

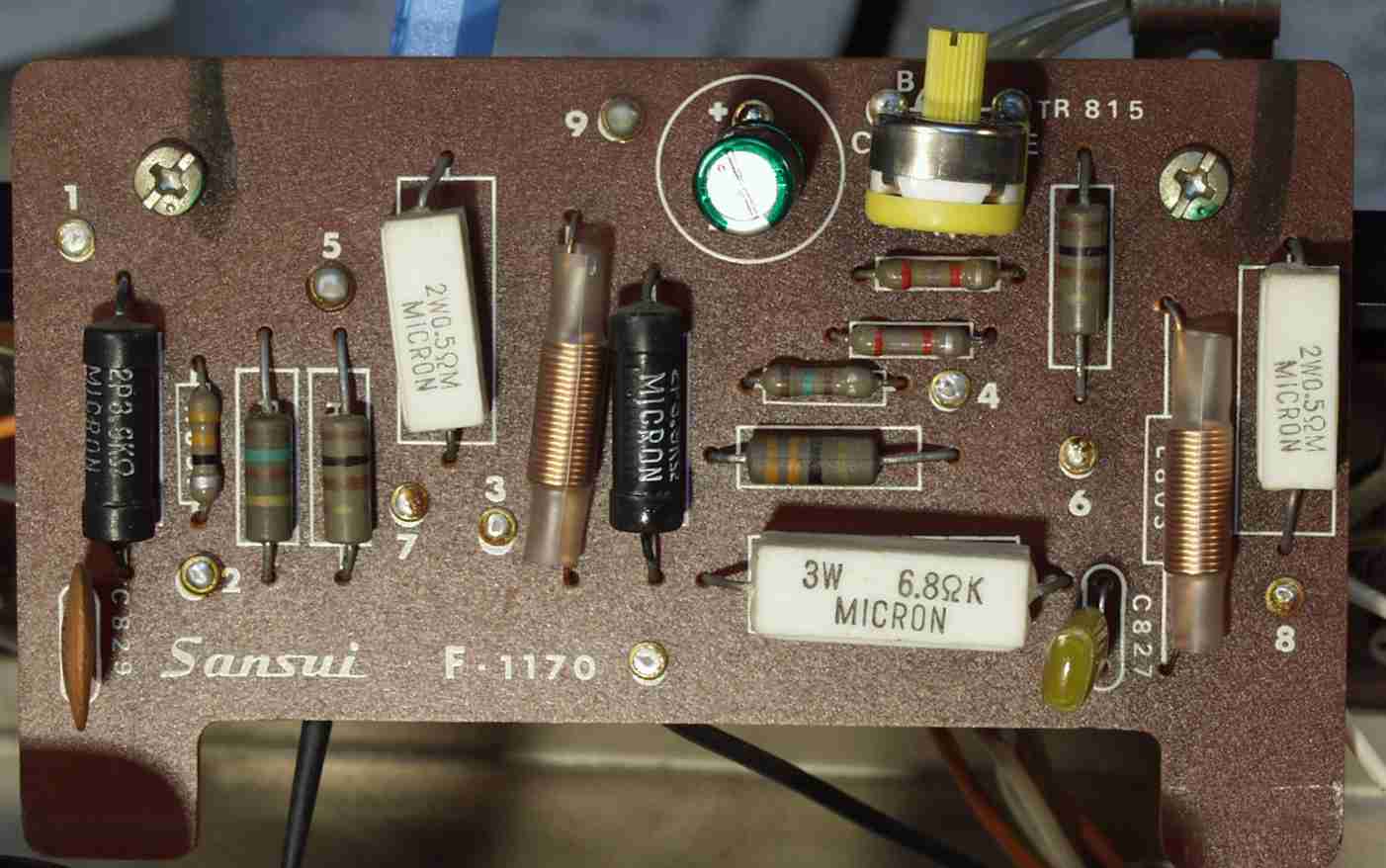

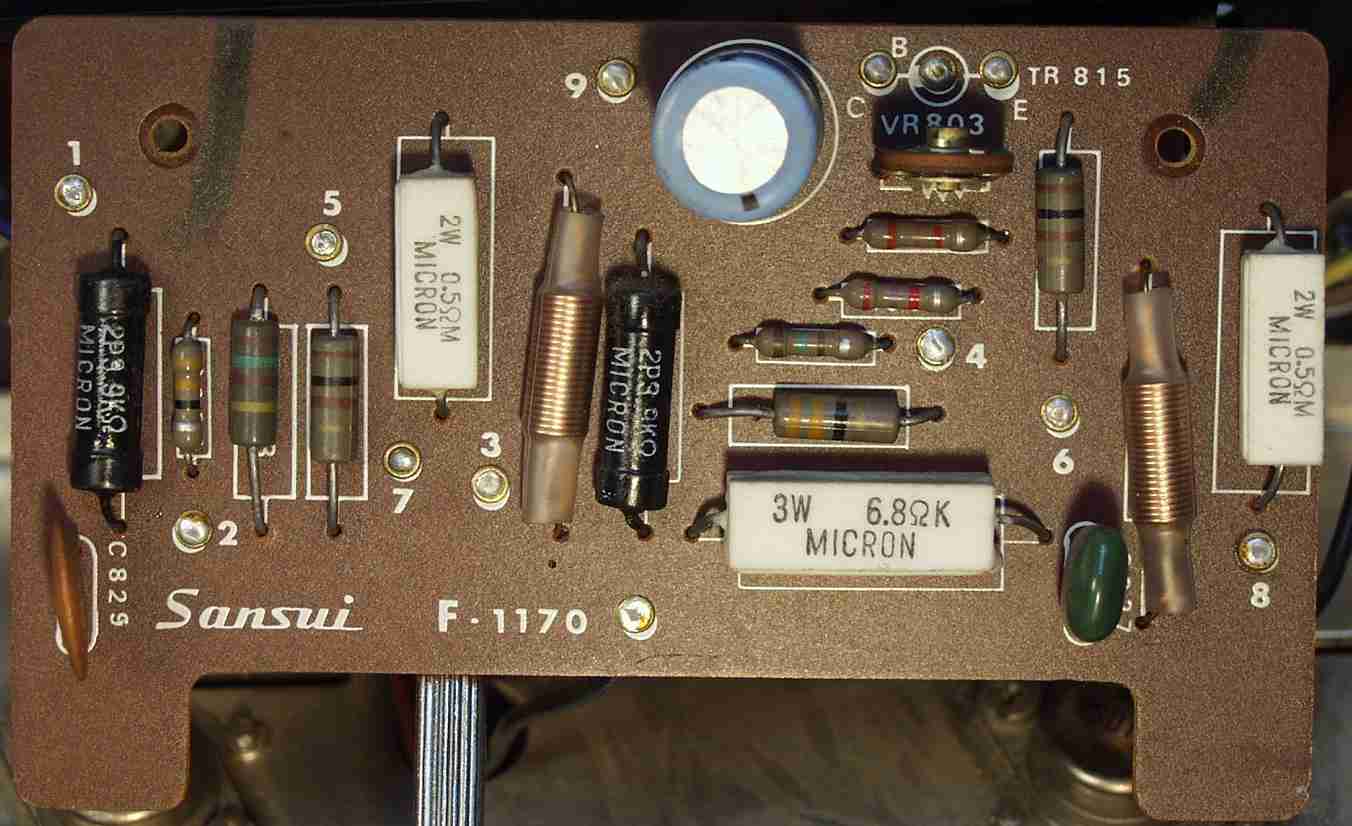

C-2A. 修理前 右終段基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

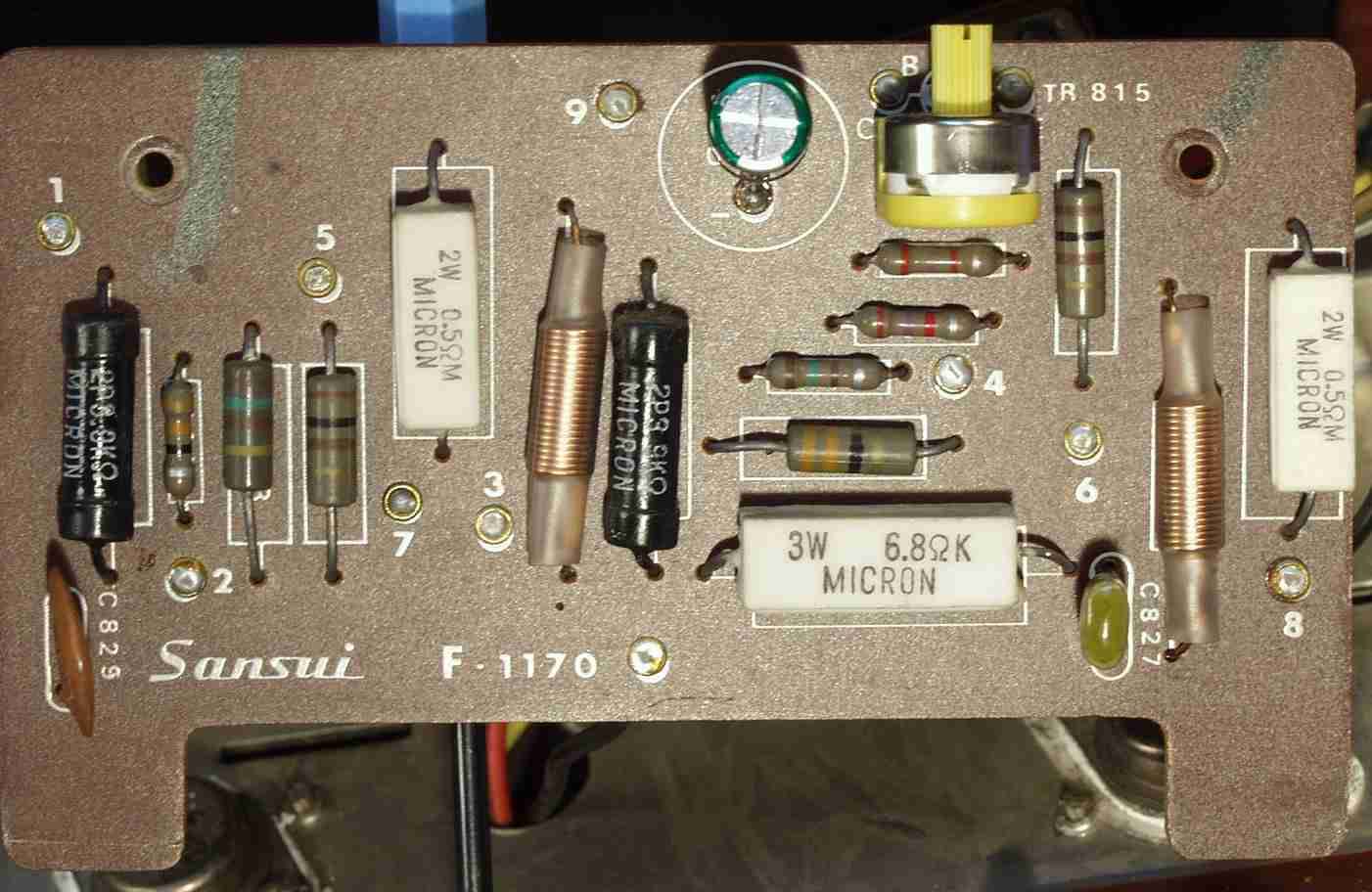

C-2B. 修理後 右終段基板 半固定VR 電解コンデンサー フイルムコンデンサー交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

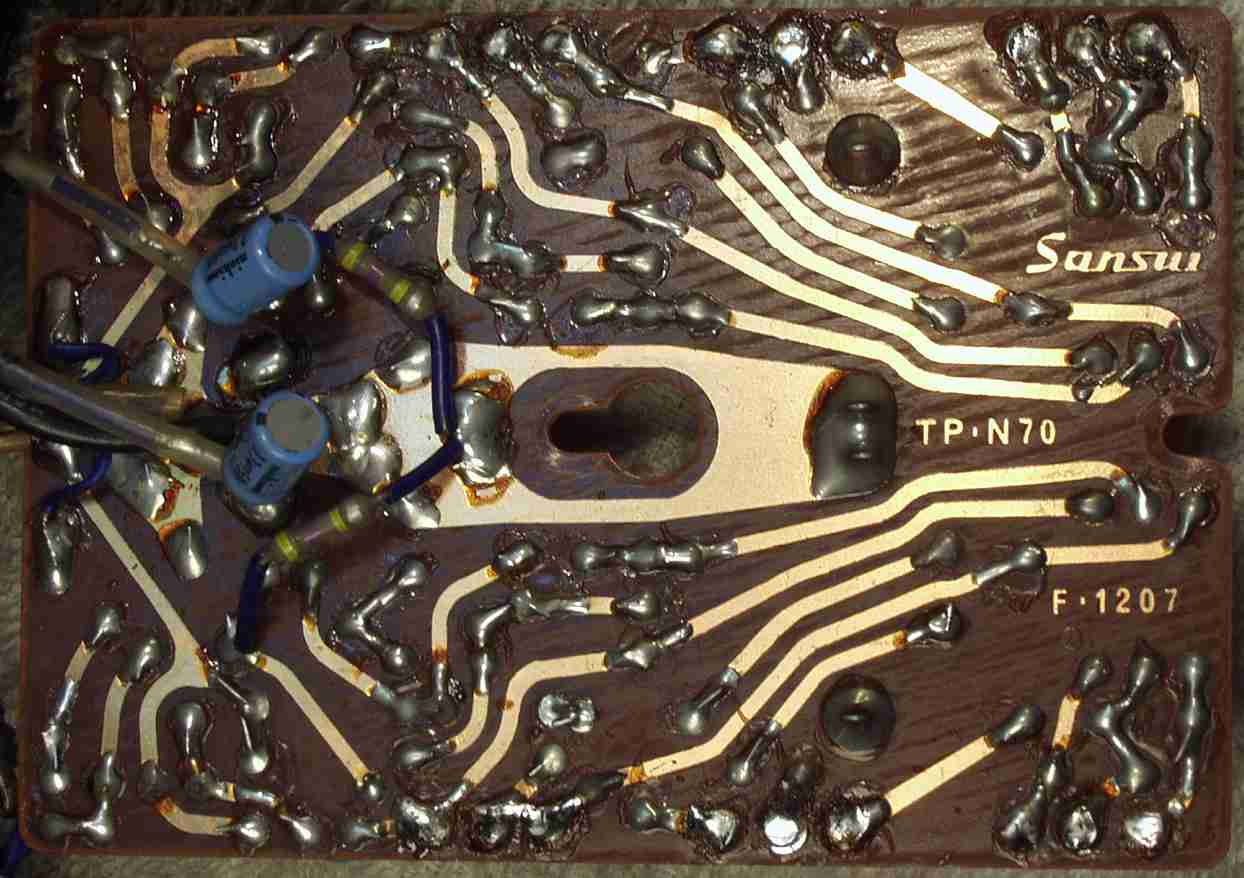

C-2C. 修理前 左終段基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

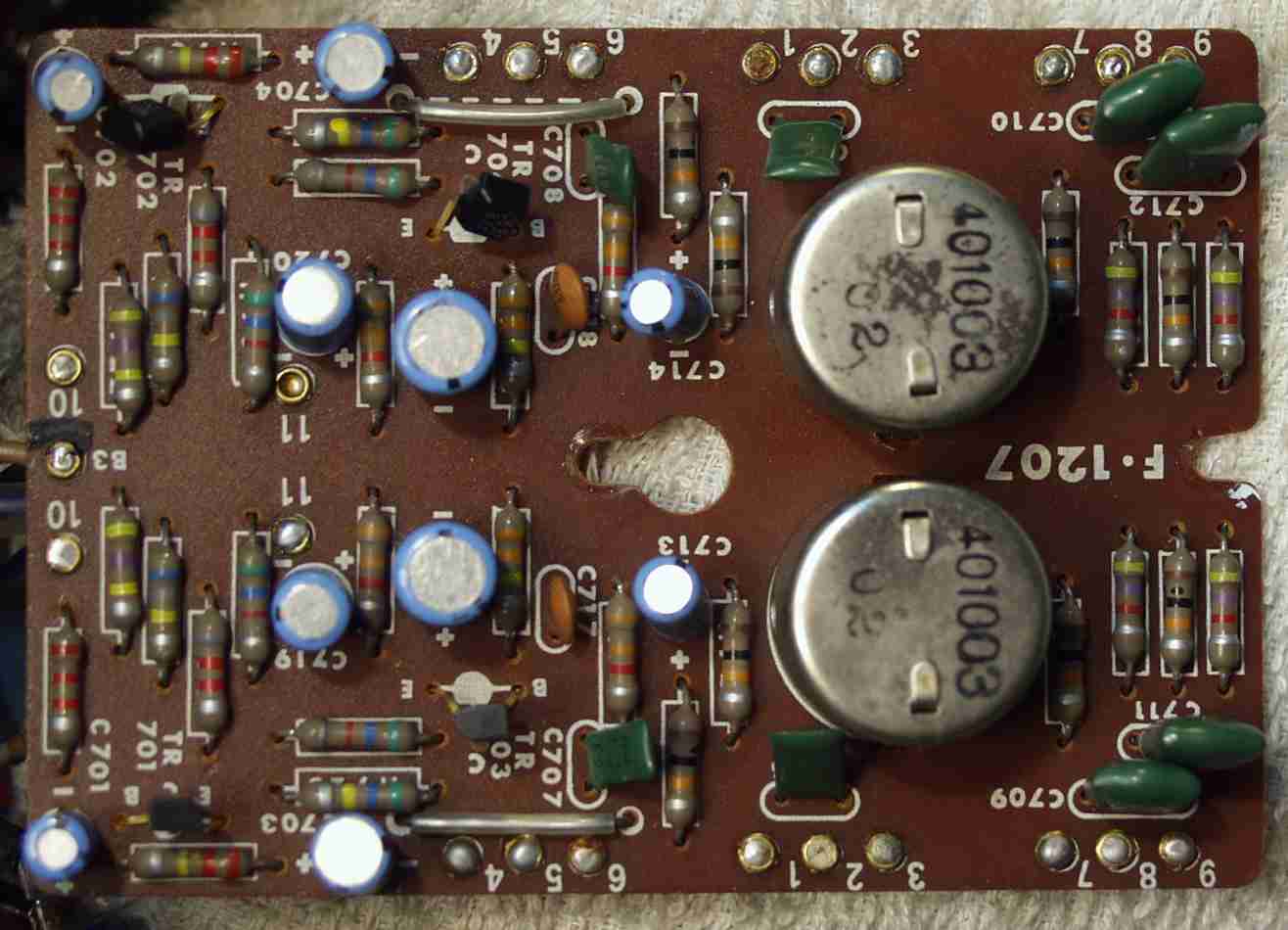

C-2D. 修理後 左終段基板 半固定VR 電解コンデンサー フイルムコンデンサー交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

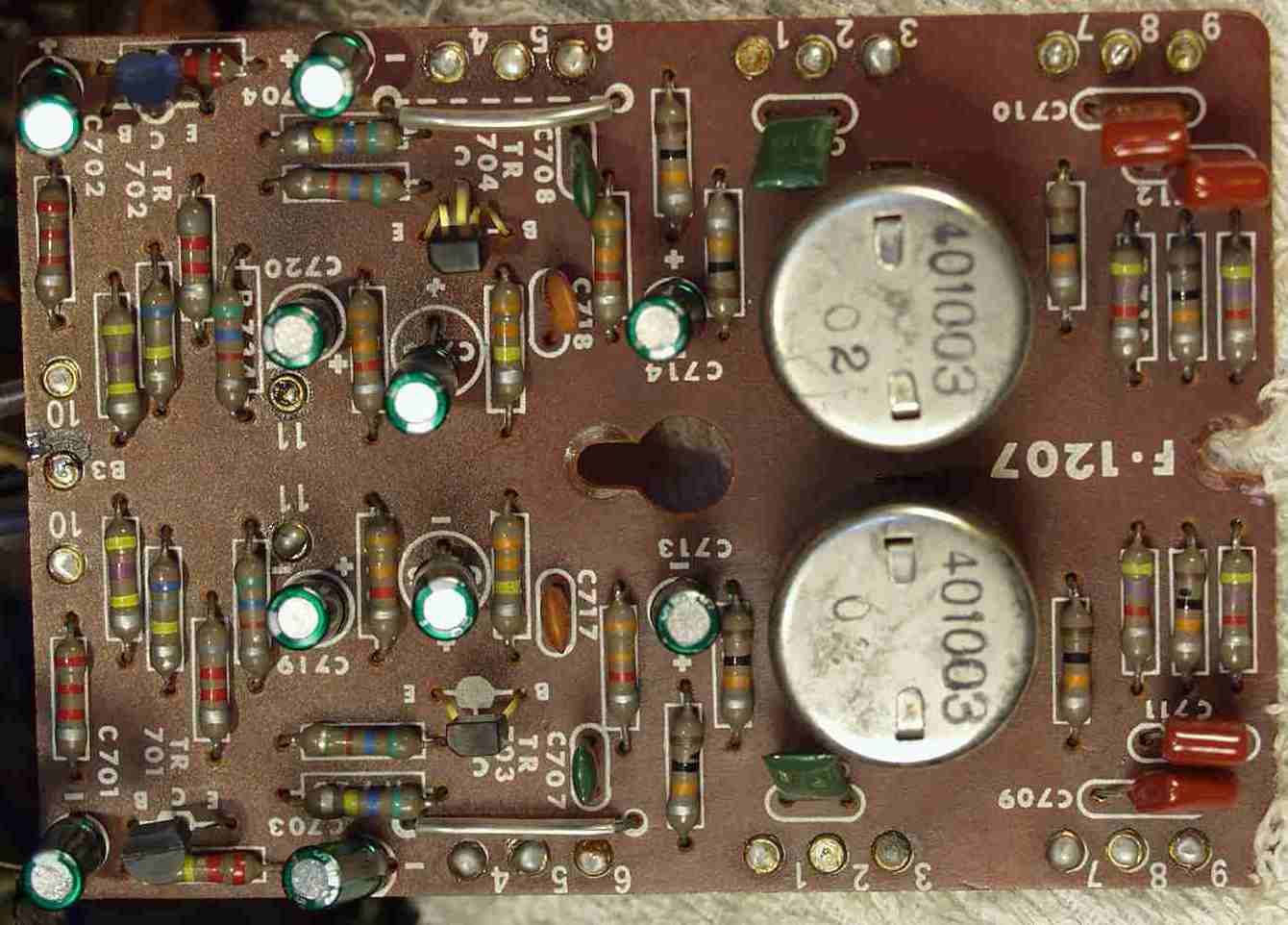

C-3A. 修理前 ドライブ基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C-3B. 修理後 ドライブ基板 半固定VR2個 電解コンデンサー13個 TR(トランジスター)4個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C-4A. 修理前 コントロール基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C-4B. 修理後 コントロール基板 電解コンデンサー10個 フイルムコンデンサー4個 TR(トランジスター)2個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

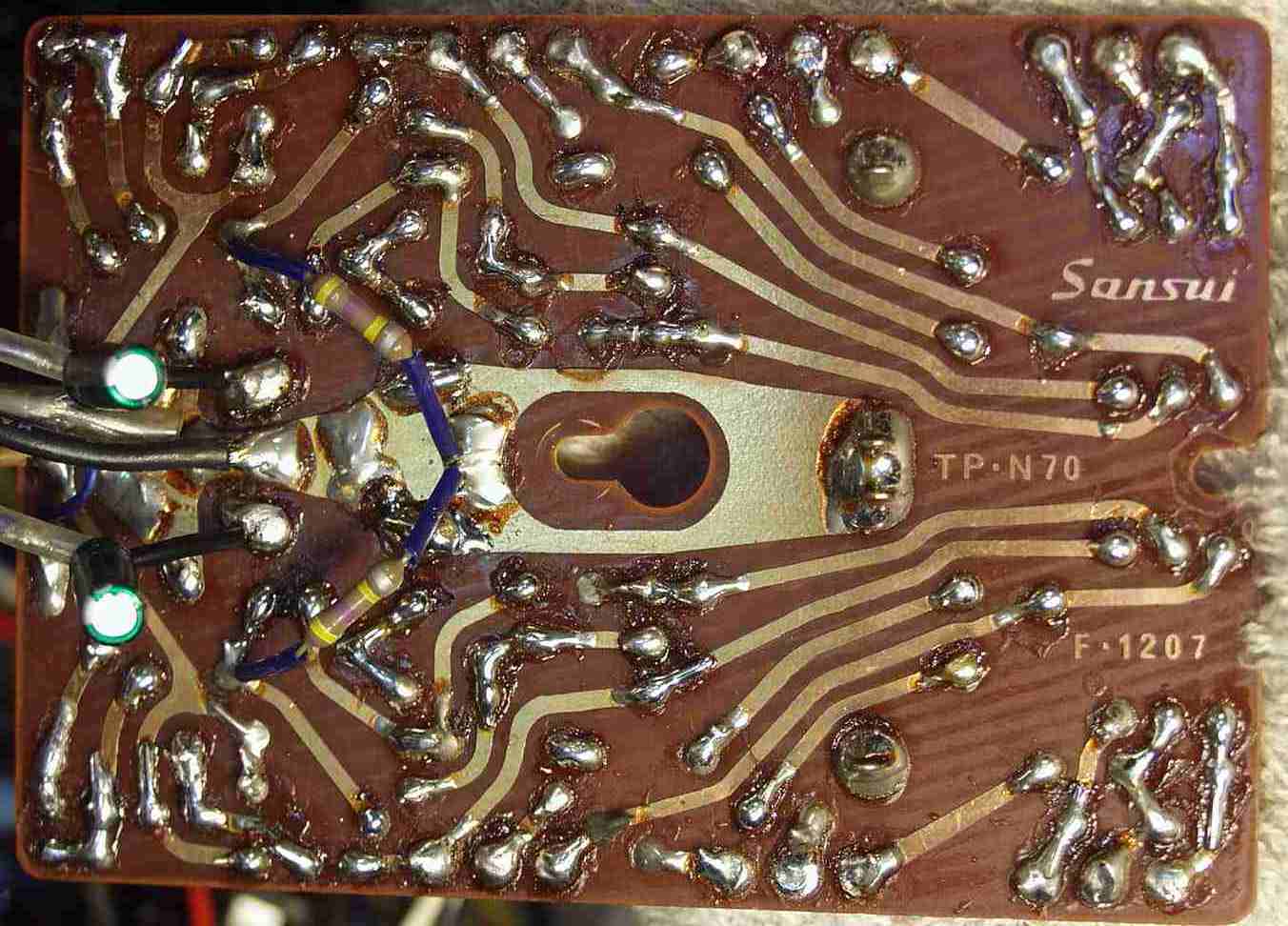

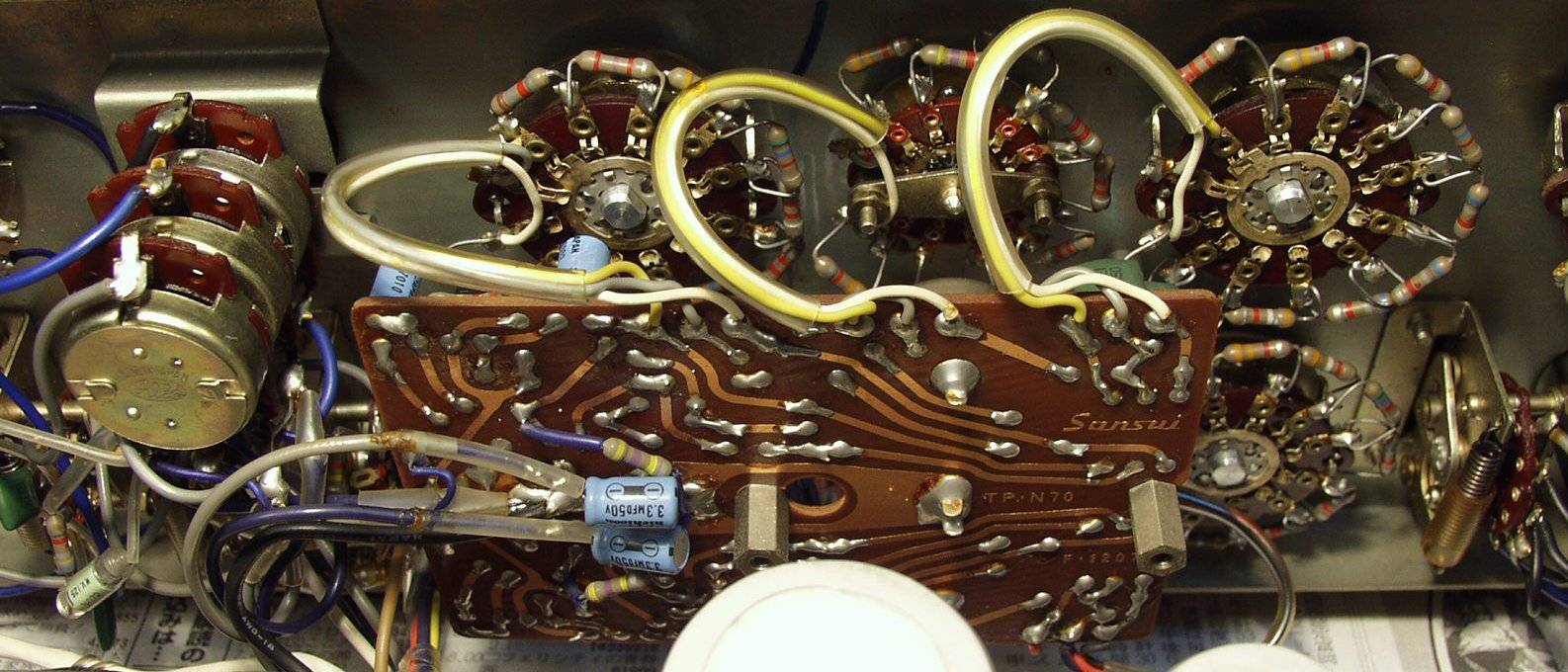

C-4C. 修理前 コントロール基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C-4D. 修理後 コントロール基板裏 電解コンデンサー2個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

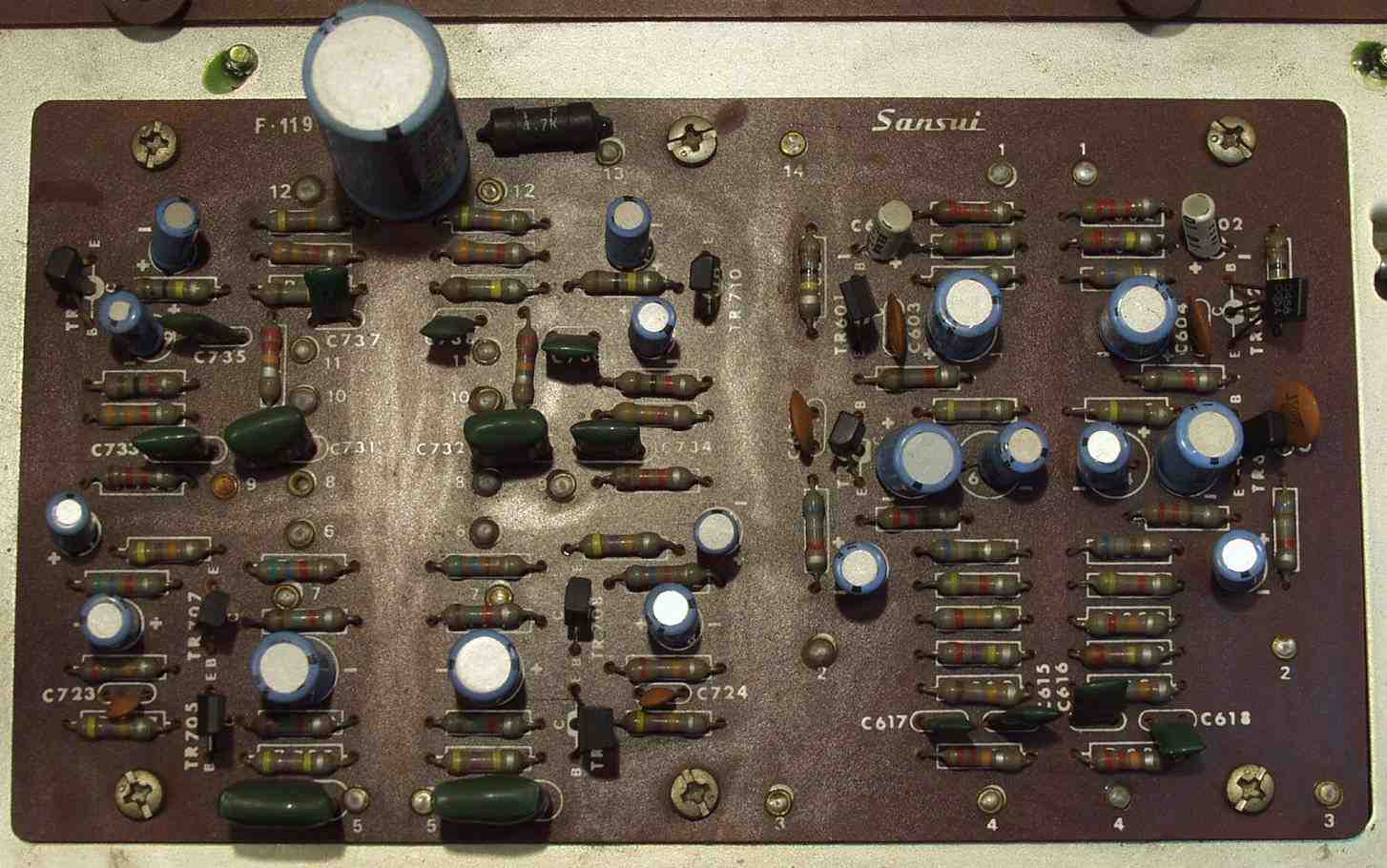

C-5A. 修理前 EQ-AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C-5B. 修理後 EQ-AMP 電解コンデンサー21個 フイルムコンデンサー2個 TR(トランジスター)4個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

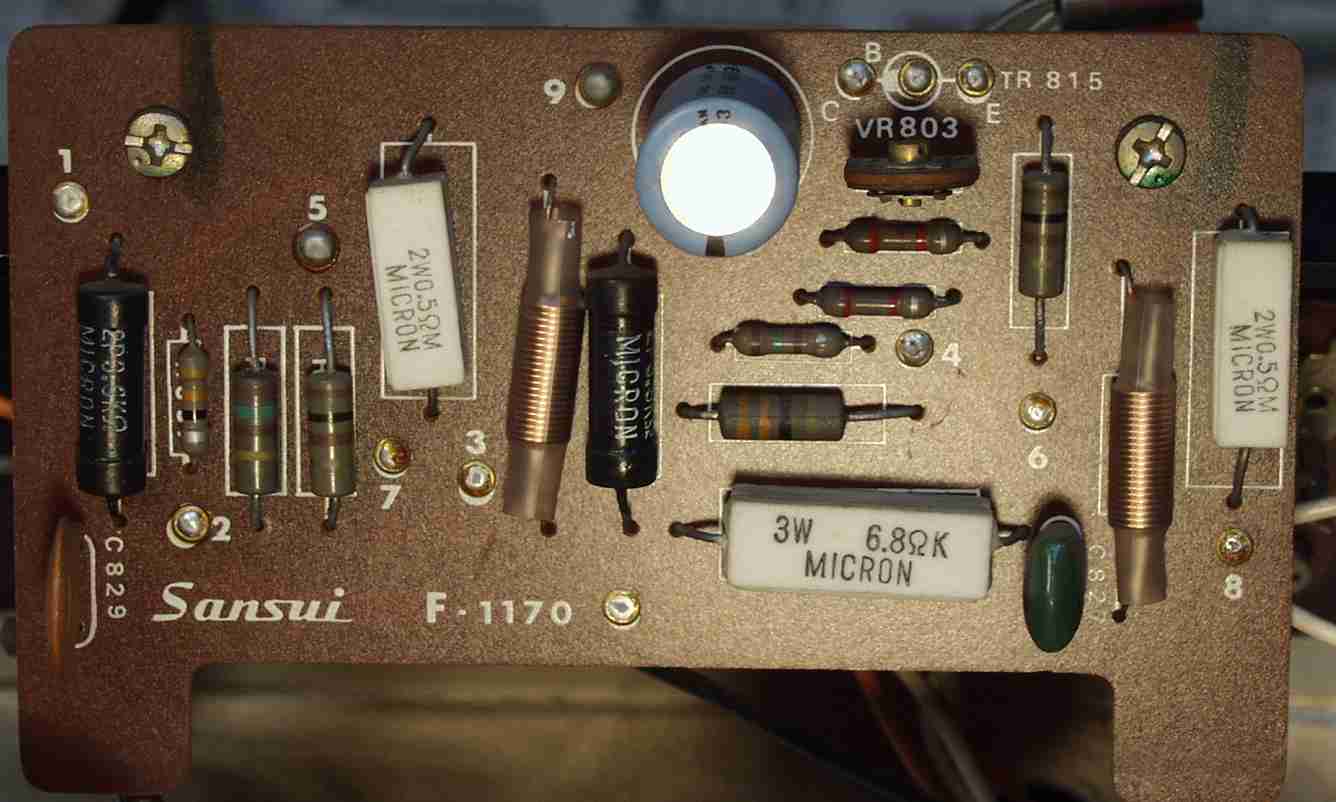

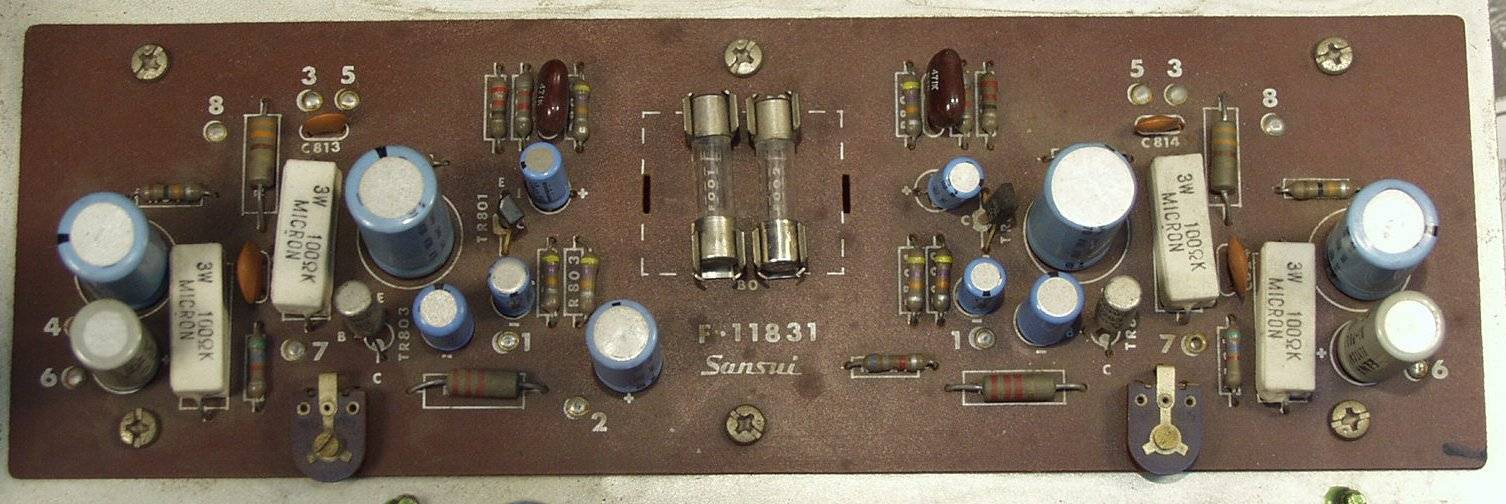

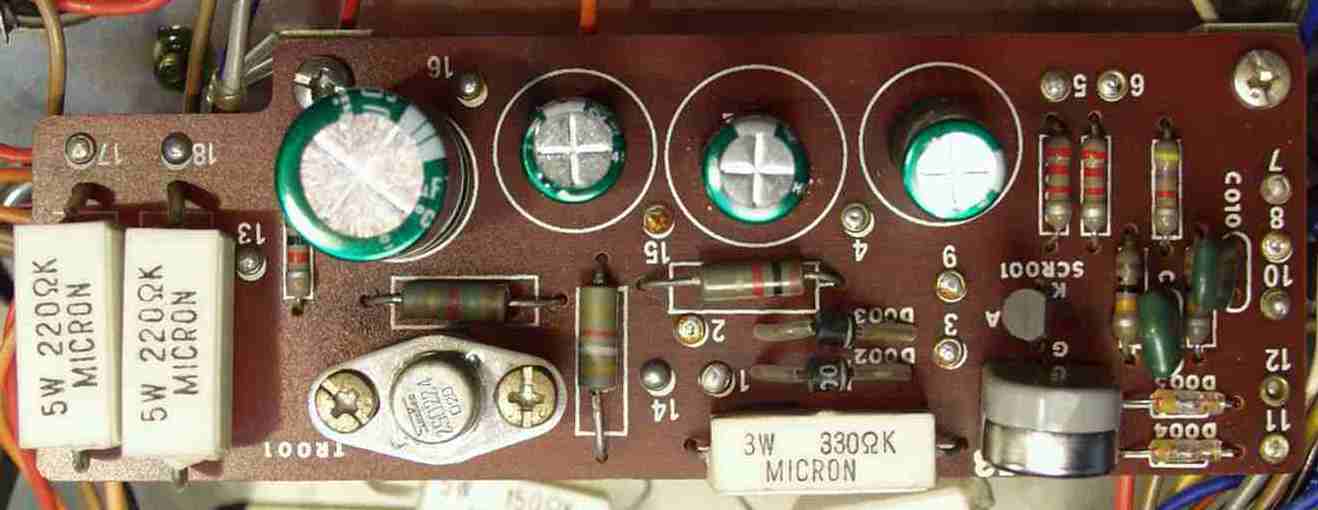

C-6A. 修理前 プロテクト基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

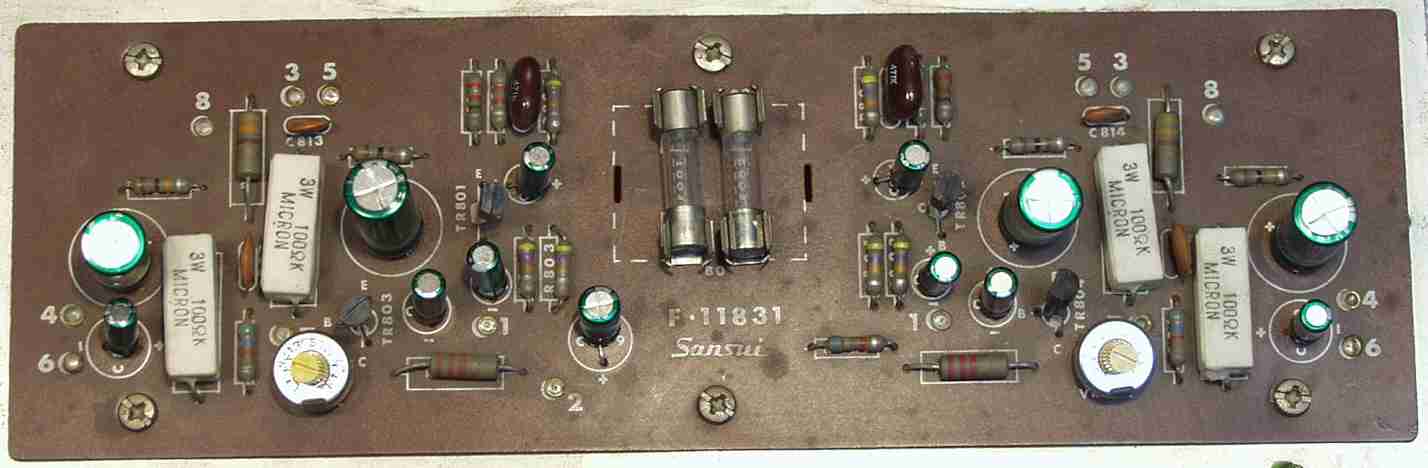

C-6B. 修理後 プロテクト基板 半固定VR 電解コンデンサー4個交換 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

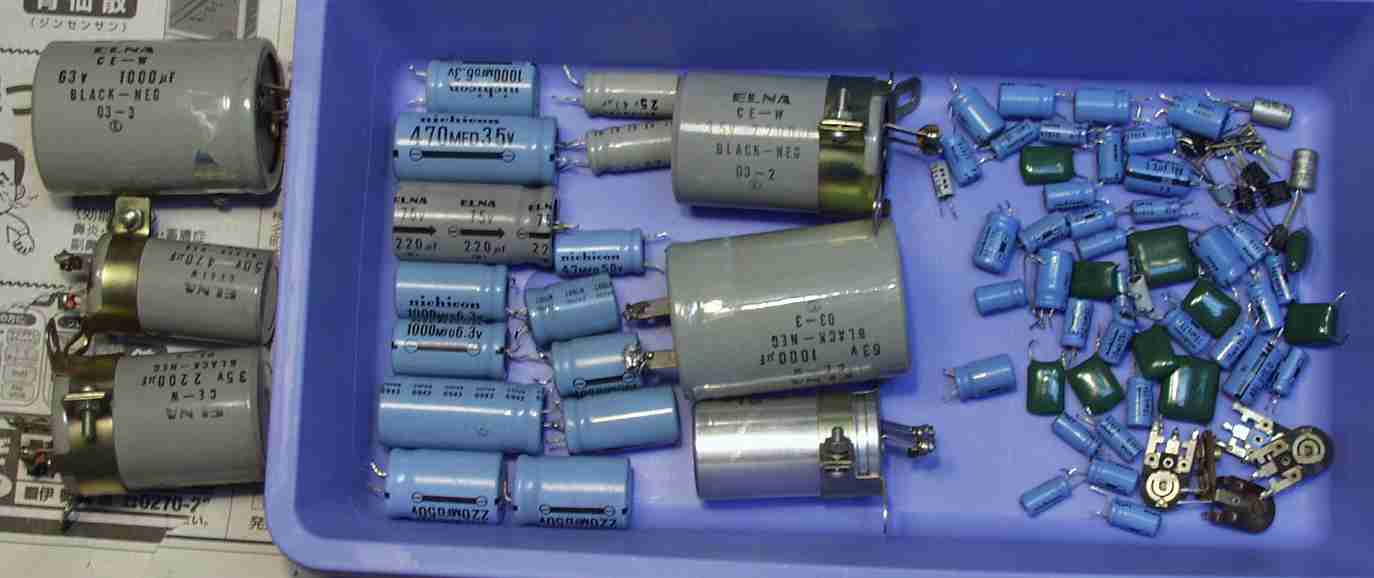

C-7. 交換部品 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C-8A. 修理後 上から | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

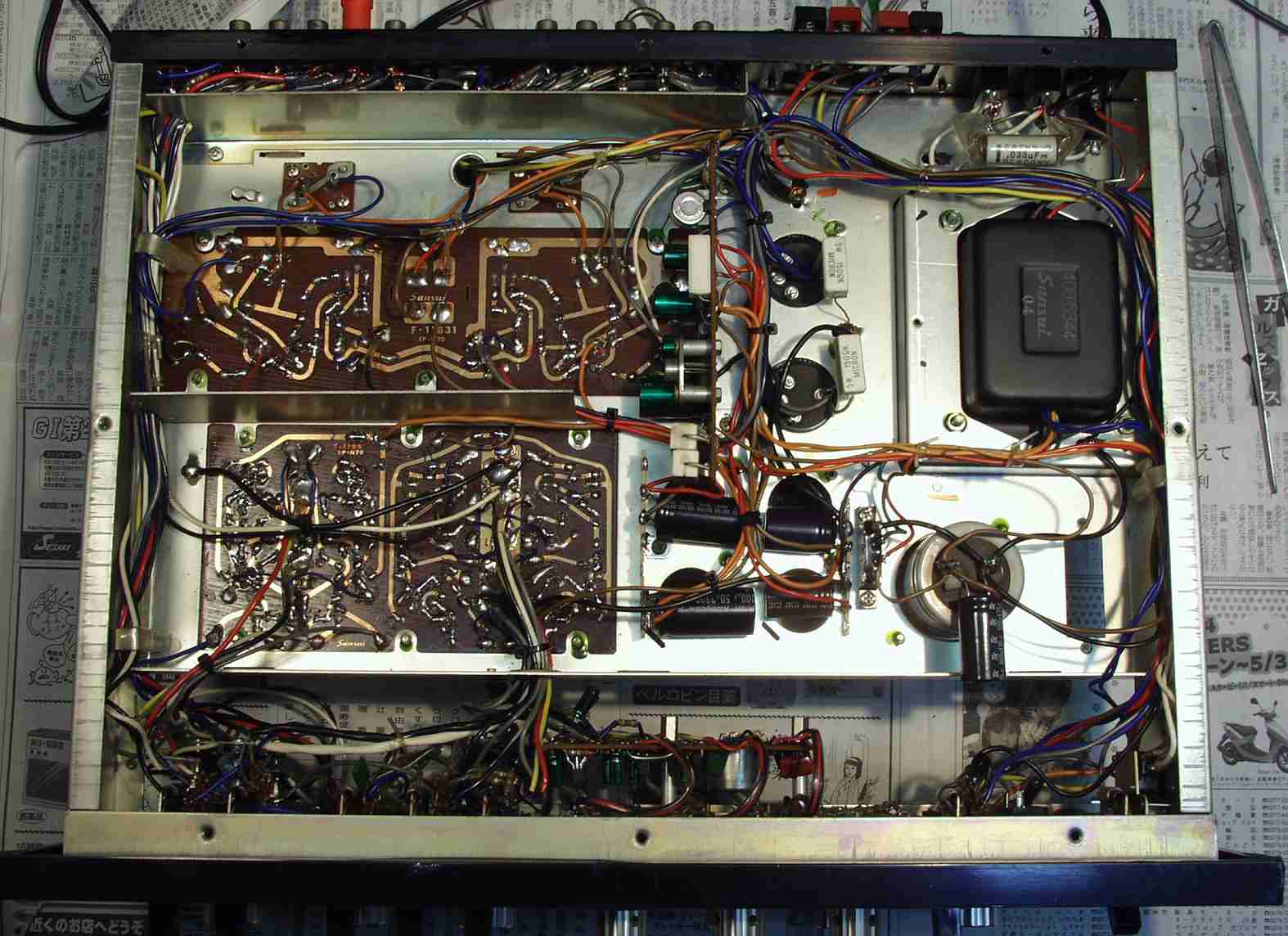

C-8B. 修理後 下から | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

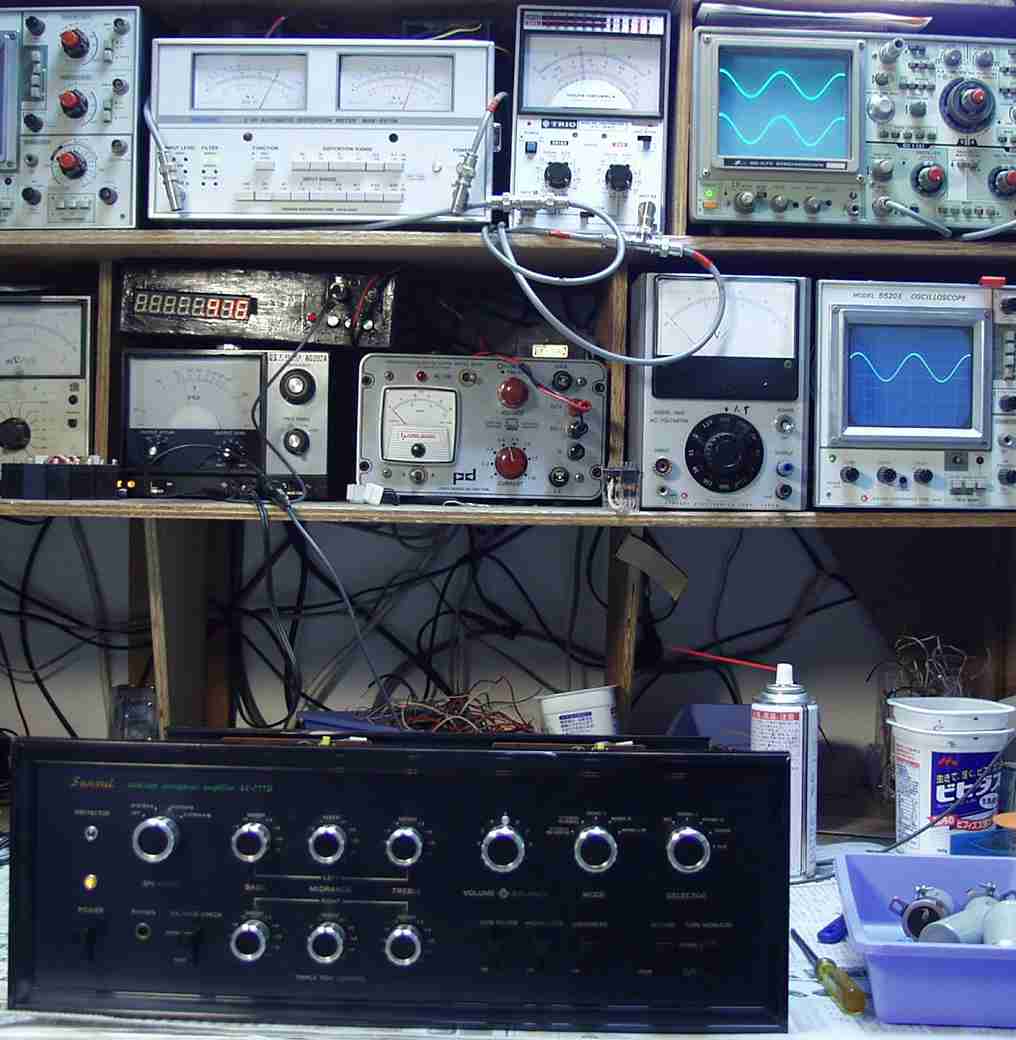

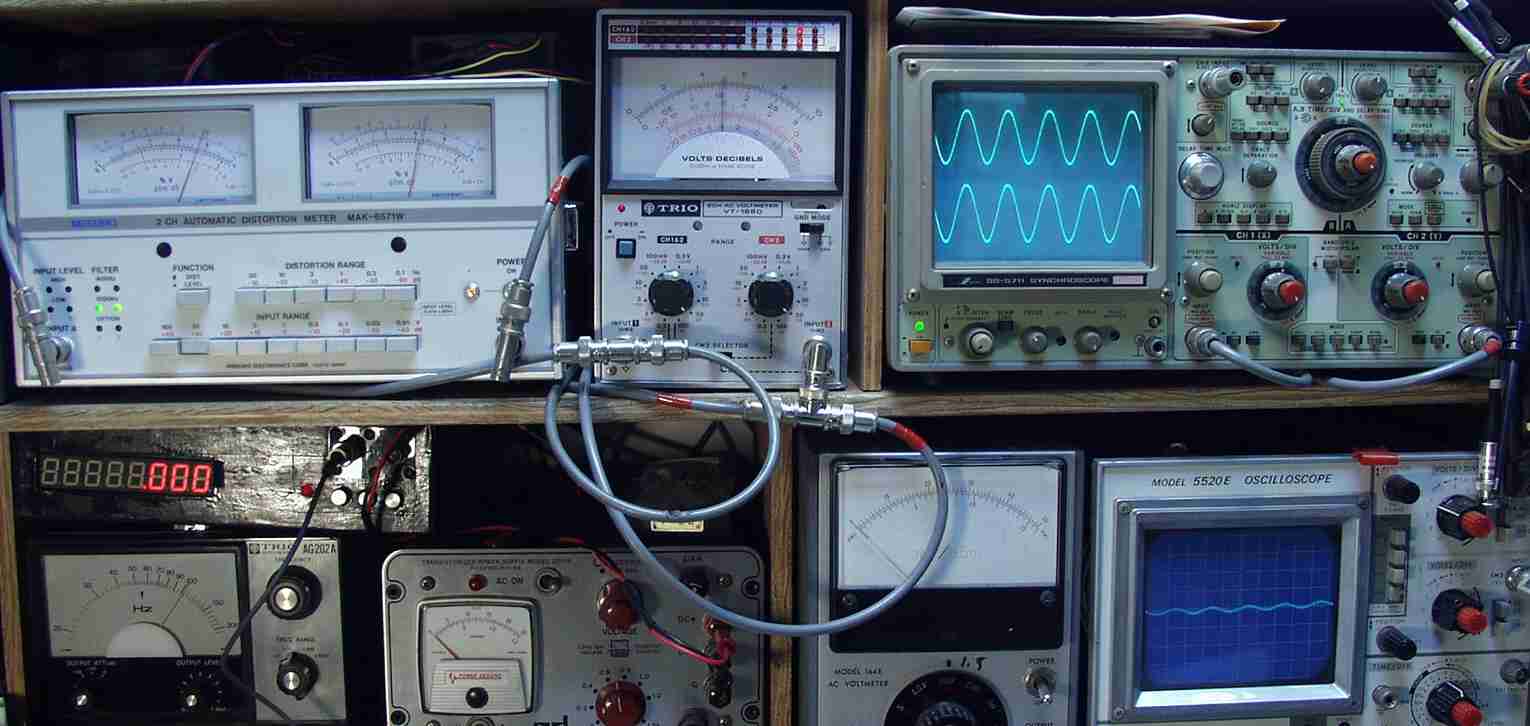

E. 測定・調整 E-1. 出力/歪み率測定・調整 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

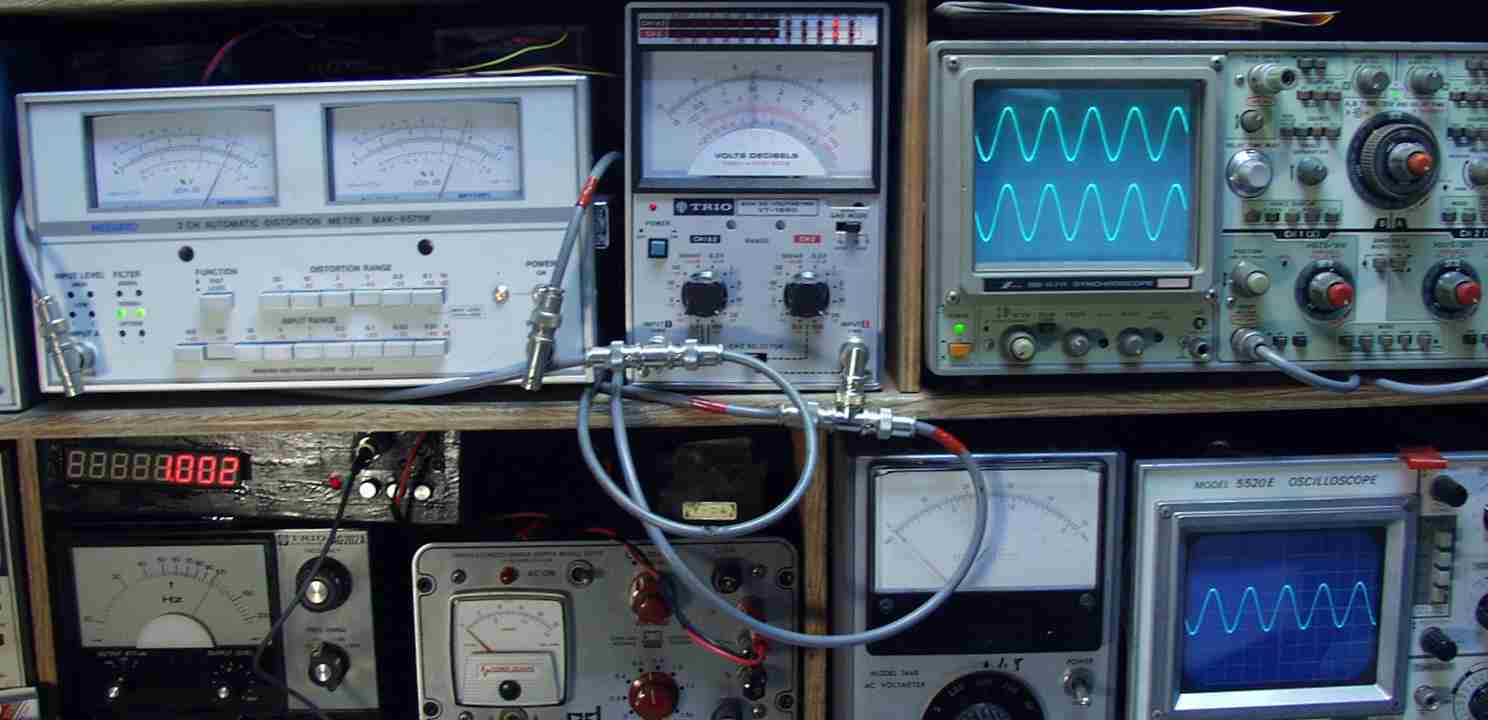

E-2A. 出力/歪み率測定・調整 出力=15V=28W 歪み率0.7% at=1000HZ AUX端子入力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

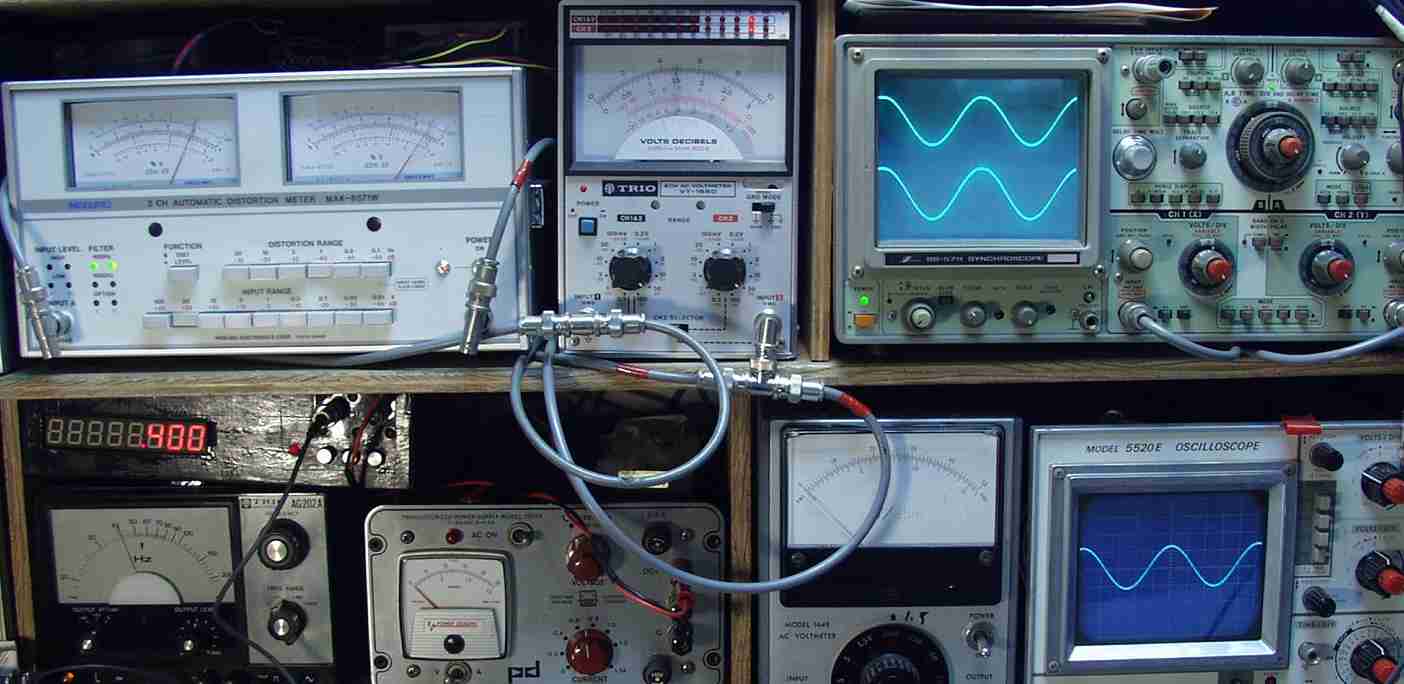

E-2B. 出力/歪み率測定・調整 出力=15V=28W 歪み率0.7% at=400HZ AUX端子入力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

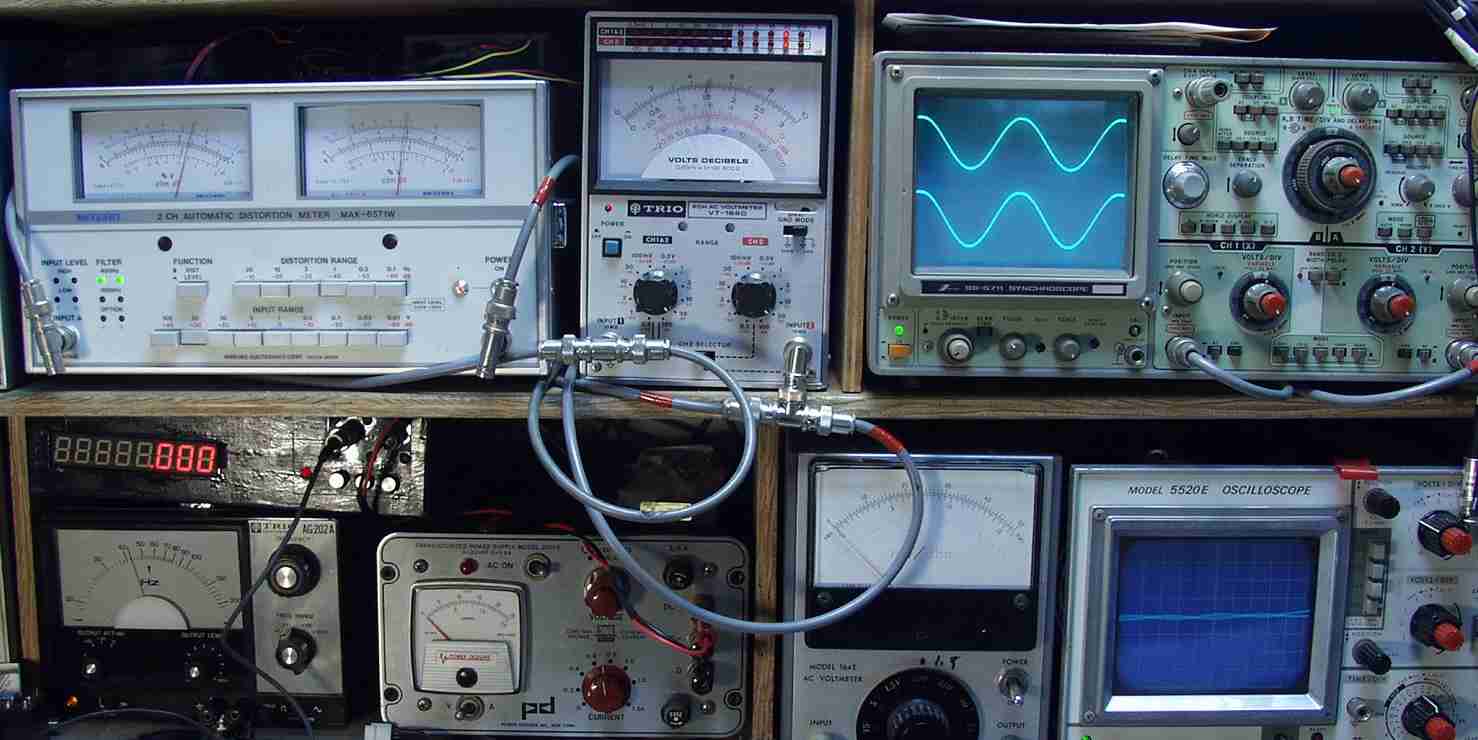

E-3A. 出力/歪み率測定・調整 出力=15V=28W 歪み率0.7% at=1000HZ MM端子入力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
E-3B. 出力/歪み率測定・調整 出力=15V=28W 歪み率0.7% at=400HZ MM端子入力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
S. Sansui AU-777D の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
