ＤＥＮＯＮ　ＰＯＡ－３０００．　２台目修理記録

在庫品、希望有れば修理後販売　　　　　　　　　　　平成１５年６月１日持込　　　月日完成

Ａ．　修理前の状況 　オーバーホール 　 B．　原因 Ｃ．　修理状況 ＳＰ接続リレー交換 ＳＰ接続端子交換 初段ＦＥＴ交換 ＲＬバイアス／バランス半固定ＶＲ交換 電解コンデンサー交換（オーディオコンデンサー使用） ＲＣＡ端子交換 Ｄ．　使用部品 ＳＰ接続リレー交換　　　　　　　　　　　　　　　　　　　　　３個 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　４個 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　８個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　８９個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費（販売価格）　　　２９５，０００円 Ｓ．　ＤＥＮＯＮ　ＰＯＡ－３０００ 仕様（カタログ・マニアルより抜粋）

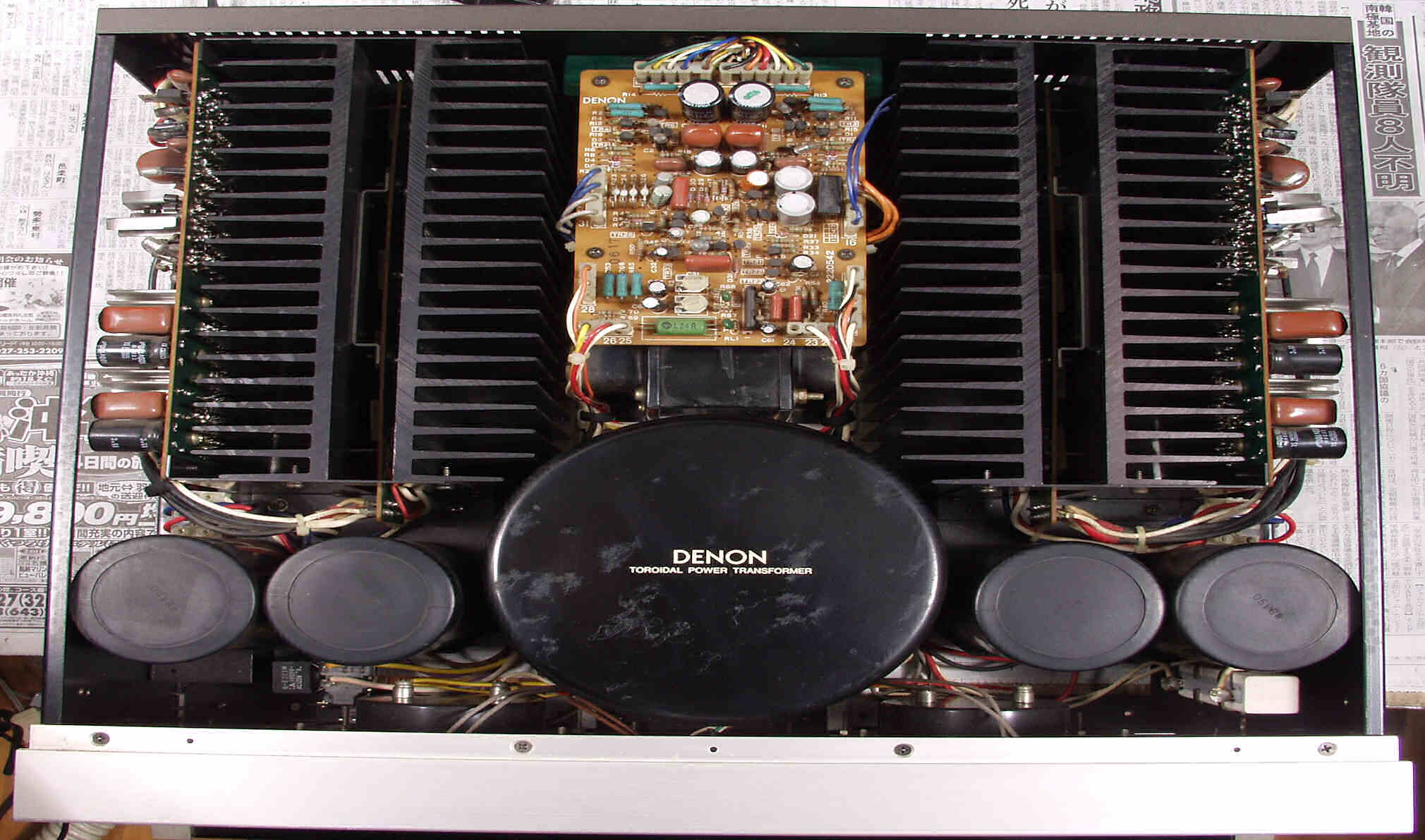

Ａ．　修理前の状況 Ａ－１．　修理前　上から見る　３０００ＺＲとは根本的に異なる

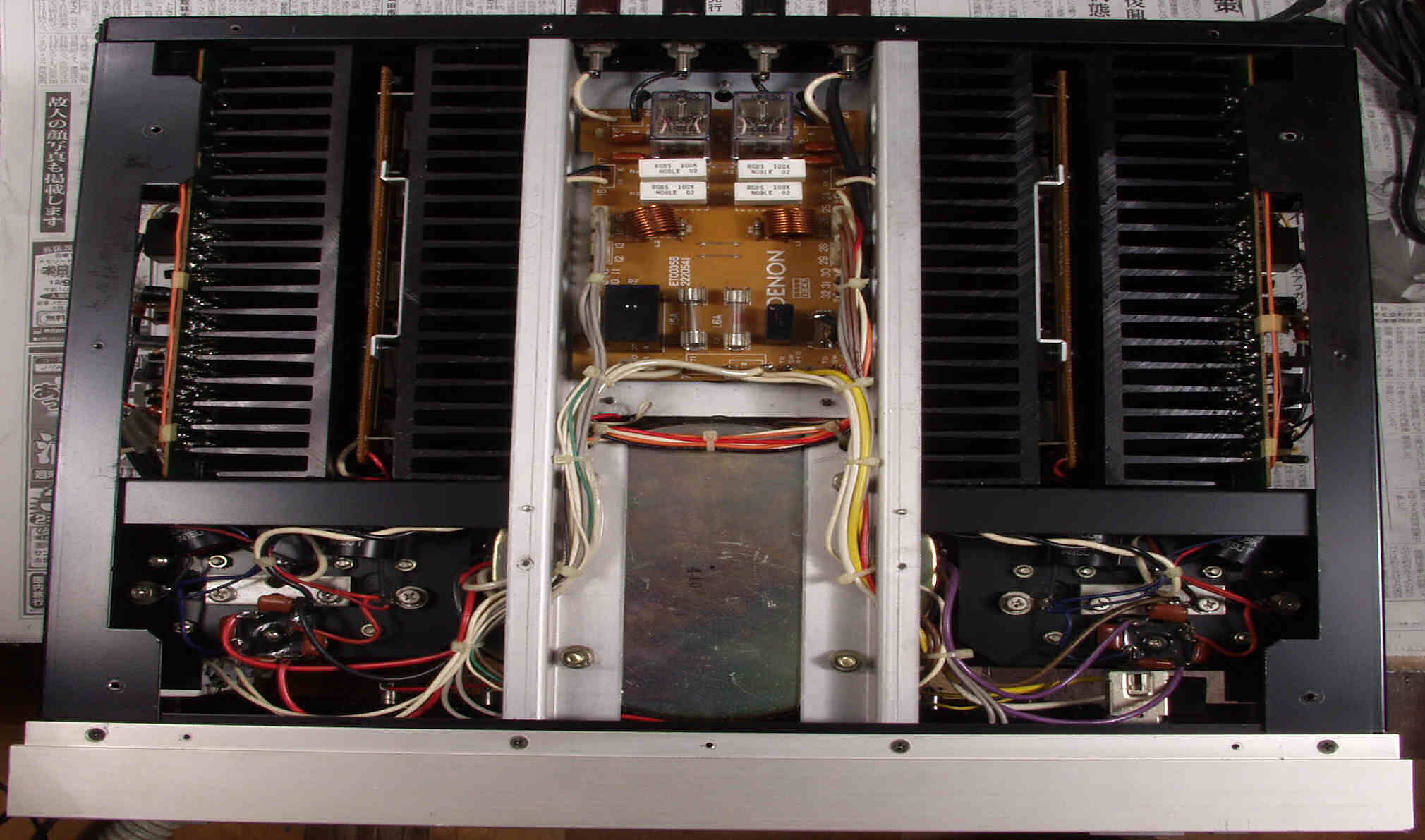

Ａ－２．　修理前　下から見る

Ｃ．　修理状況 Ｃ－１Ａ．　修理前　Ｒ終段基板

Ｃ－１Ｂ．　修理後　Ｒ終段基板　電解コンデンサー１６個、半固定ＶＲ３個交換

Ｃ－１Ｃ－１．　修理前　Ｒ終段基板　裏

Ｃ－１Ｃ－１．　修理前　Ｒ終段基板　裏　ハンダ不良ヶ所拡大 　　　　　　　　　　　　　　　　　　　　　　　　周りの光っているのが補正した物

Ｃ－１Ｄ．　修理（半田補正）後　Ｒ終段基板　裏　半田を全部やり直す

Ｃ－１Ｅ．　修理前　Ｌ終段基板

Ｃ－１Ｆ．　修理後　Ｌ終段基板　　電解コンデンサー１６個、半固定ＶＲ３個交換

Ｃ－１Ｇ．　修理前　Ｌ終段基板　裏

Ｃ－１Ｇ－１．　修理前　Ｌ終段基板　裏　ハンダ不良ヶ所拡大

Ｃ－１Ｈ．　修理（半田補正）後　Ｌ終段基板　裏　半田を全部やり直す

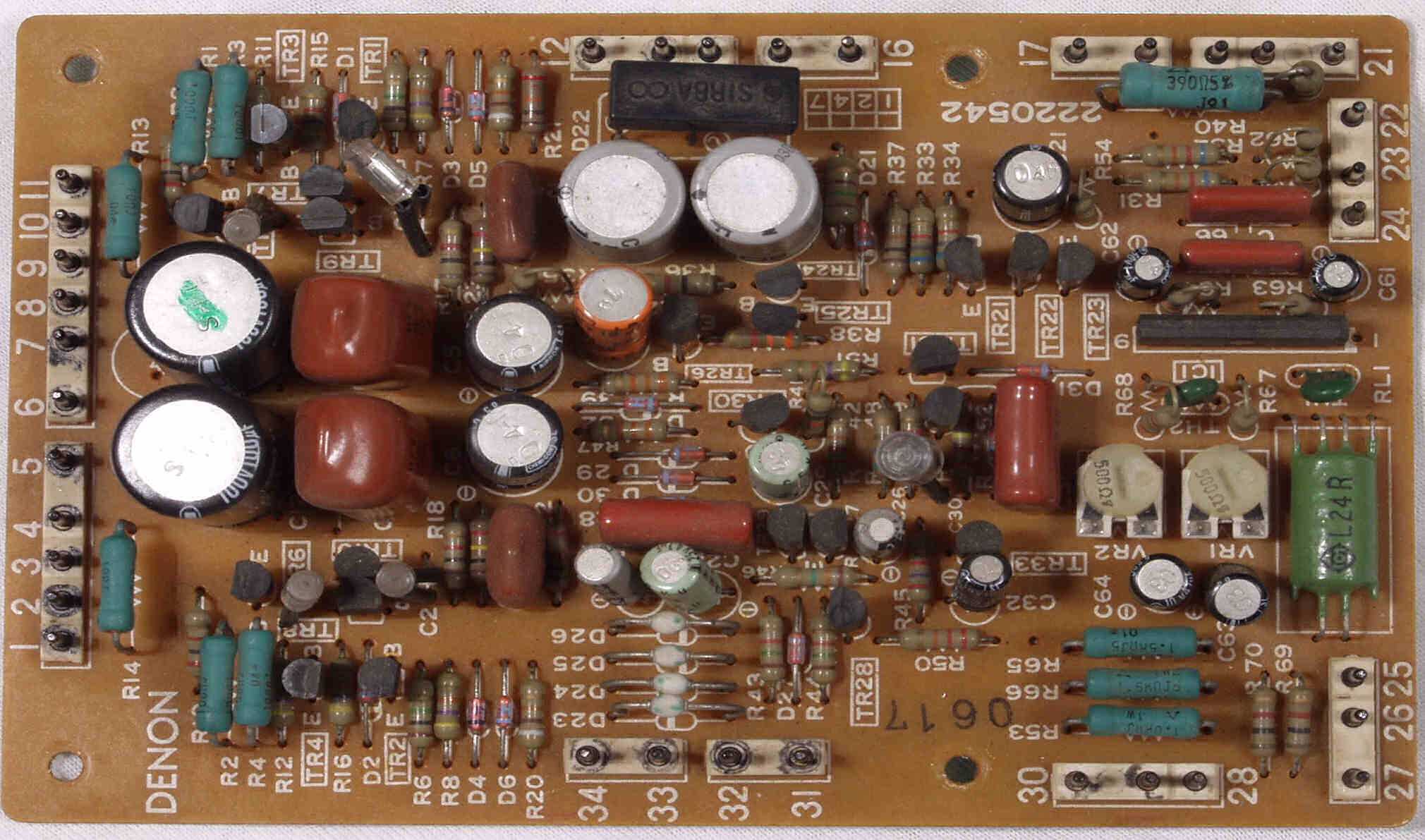

Ｃ－２Ａ．　修理前　Ｒ入力ＡＭＰ・電源基板

Ｃ－２B．　修理後　Ｒ入力ＡＭＰ・電源基板　初段ＦＥＴ、電解コンデンサー１７個交換

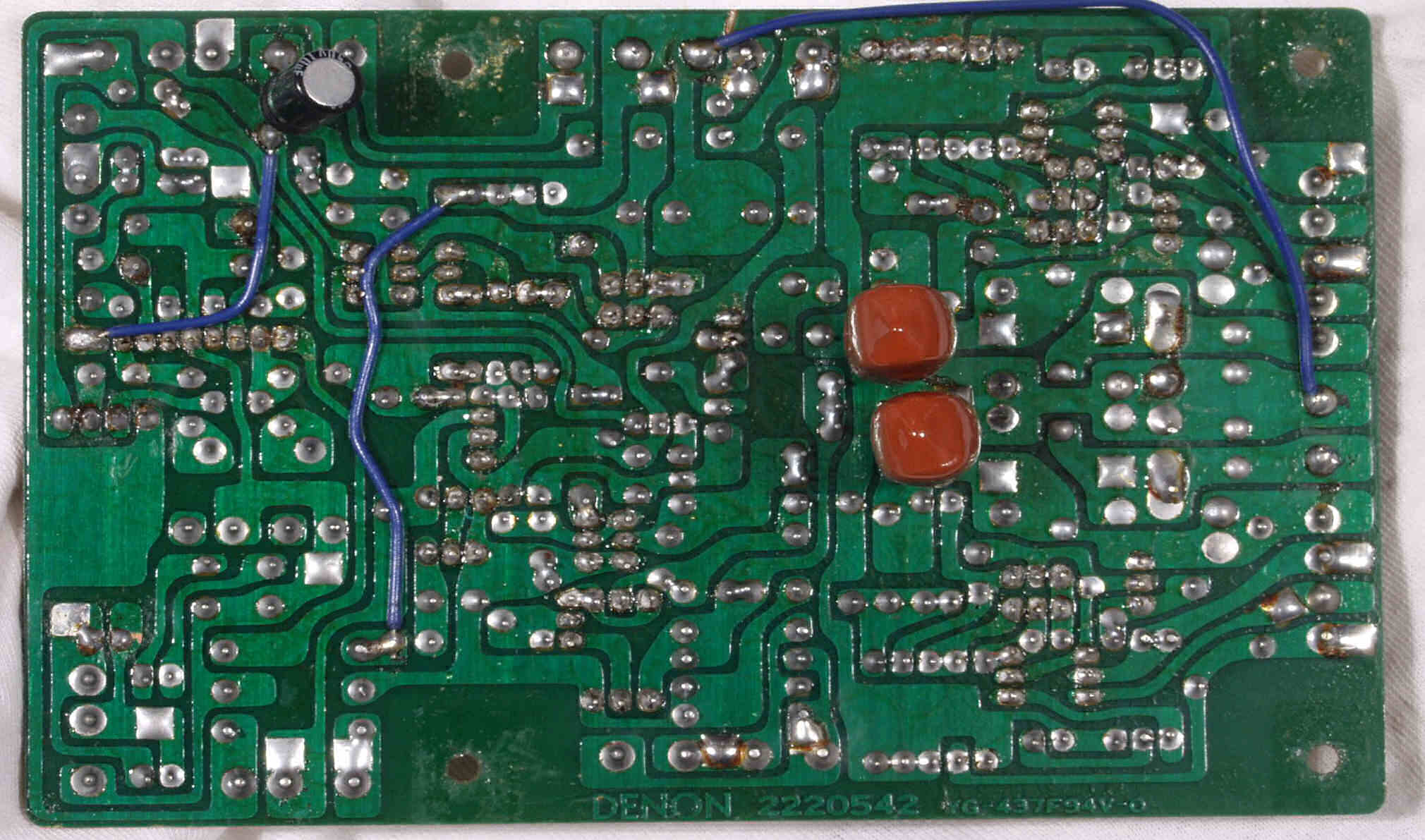

Ｃ－２Ｃ．　修理前　Ｒ入力ＡＭＰ・電源基板　裏

Ｃ－２Ｃ－１．　修理前　Ｒ入力ＡＭＰ・電源基板　裏　ハンダ不良ヶ所拡大

Ｃ－２Ｄ．　修理（半田補正）後　Ｒ入力ＡＭＰ・電源基板　裏　半田を全部やり直す

Ｃ－２Ｅ．　修理前　Ｌ入力ＡＭＰ・電源基板

Ｃ－２Ｆ．　修理後　Ｌ入力ＡＭＰ・電源基板　初段ＦＥＴ、電解コンデンサー１７個交換

Ｃ－２Ｇ．　修理前　Ｌ入力ＡＭＰ・電源基板　裏

Ｃ－２Ｄ．　修理（半田補正）後　Ｌ入力ＡＭＰ・電源基板　裏　半田を全部やり直す

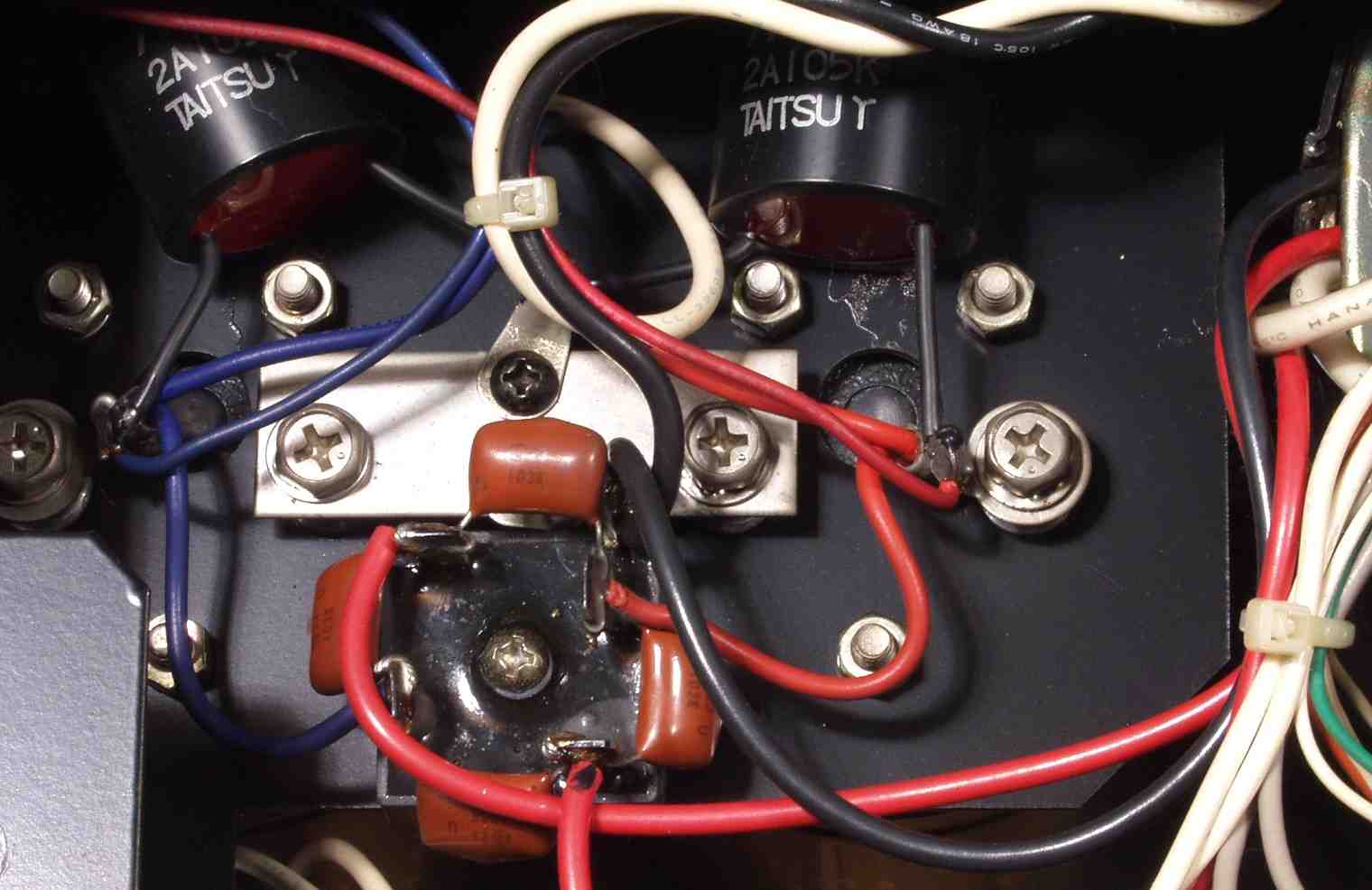

Ｃ－３Ａ．　修理前　Ｌ側電源周り

Ｃ－３Ｂ．　修理後　Ｌ側電源周り

Ｃ－３Ｃ．　修理前　Ｒ側電源周り

Ｃ－３Ｄ．　修理後　Ｒ側電源周り

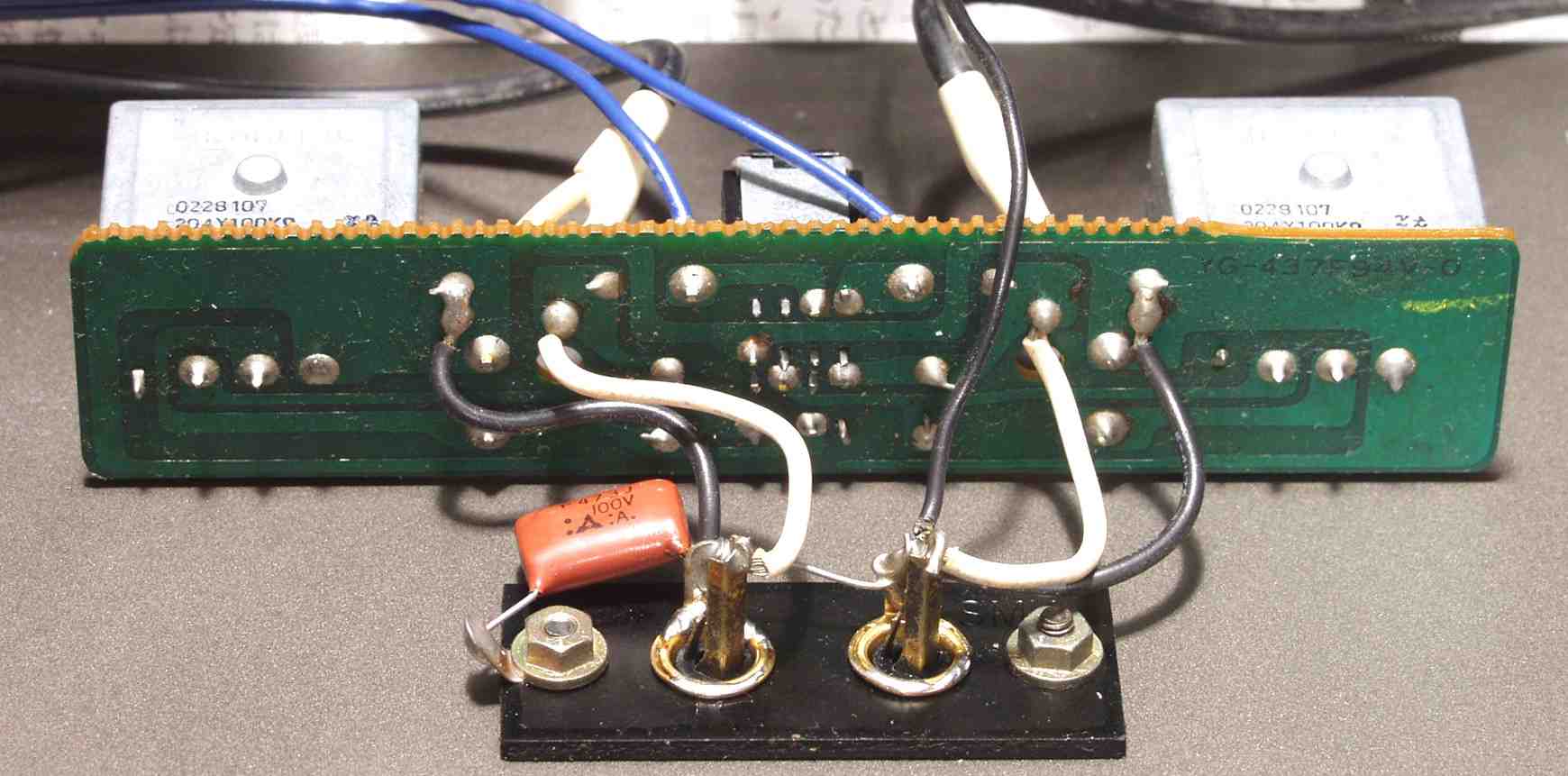

Ｃ－４Ａ．　修理前　入力ＲＣＡ端子＆ボリューム基盤

Ｃ－４Ｂ．　修理後　入力ＲＣＡ端子＆ボリューム基盤

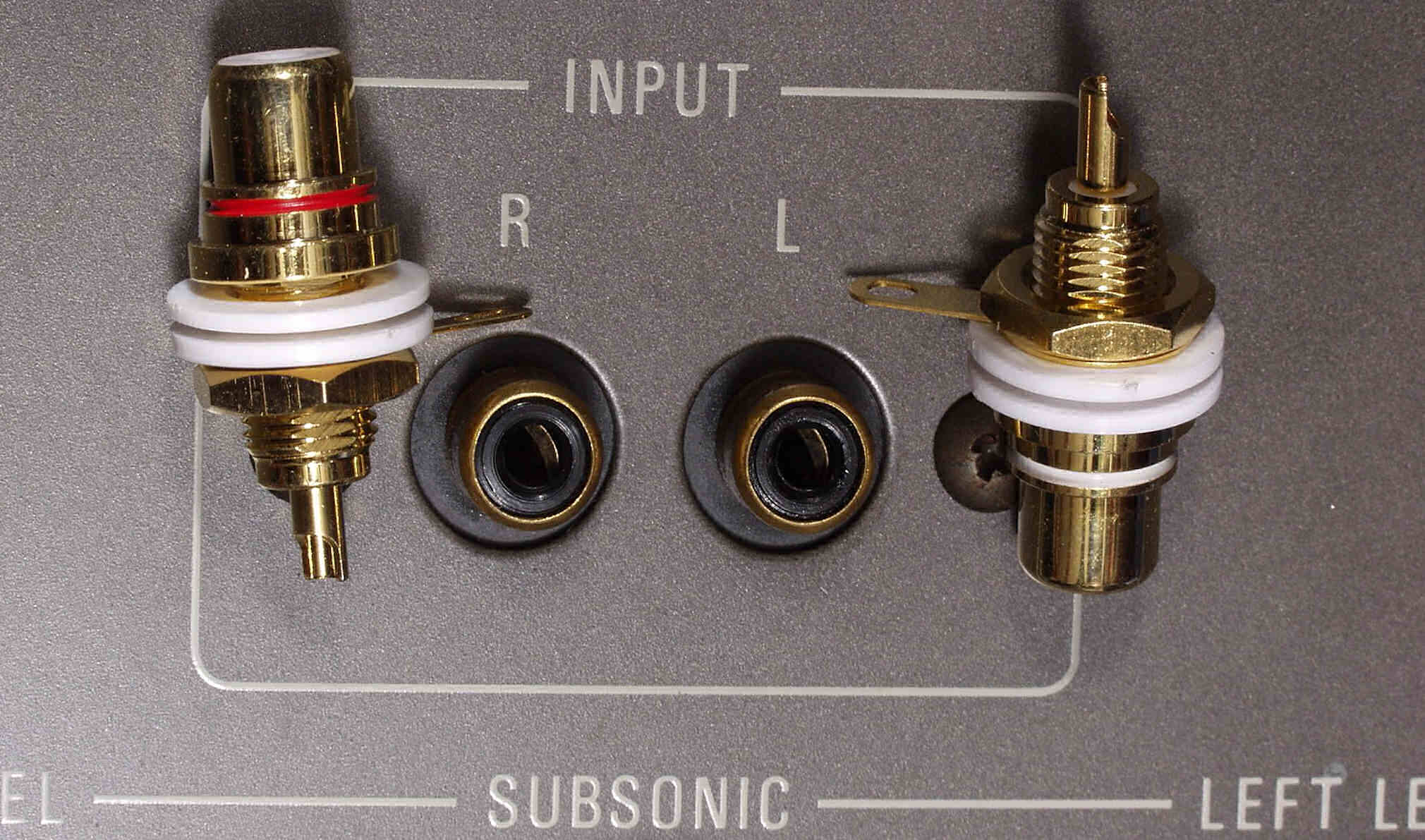

Ｃ－４Ｃ．　修理前　入力ＲＣＡ端子、左右は交換するテフロン絶縁製

Ｃ－４Ｄ．　修理後　入力ＲＣＡ端子

Ｃ－４Ｅ．　修理前　入力ＲＣＡ端子＆ボリューム基盤

Ｃ－４Ｆ．　修理後　入力ＲＣＡ端子＆ボリューム基盤　電解コンデンサー３個交換

Ｃ－４Ｇ．　修理前　入力ＲＣＡ端子＆ボリューム基盤　裏

Ｃ－４Ｈ．　修理（半田補正）後　入力ＲＣＡ端子＆ボリューム基盤　裏　半田を全部やり直す

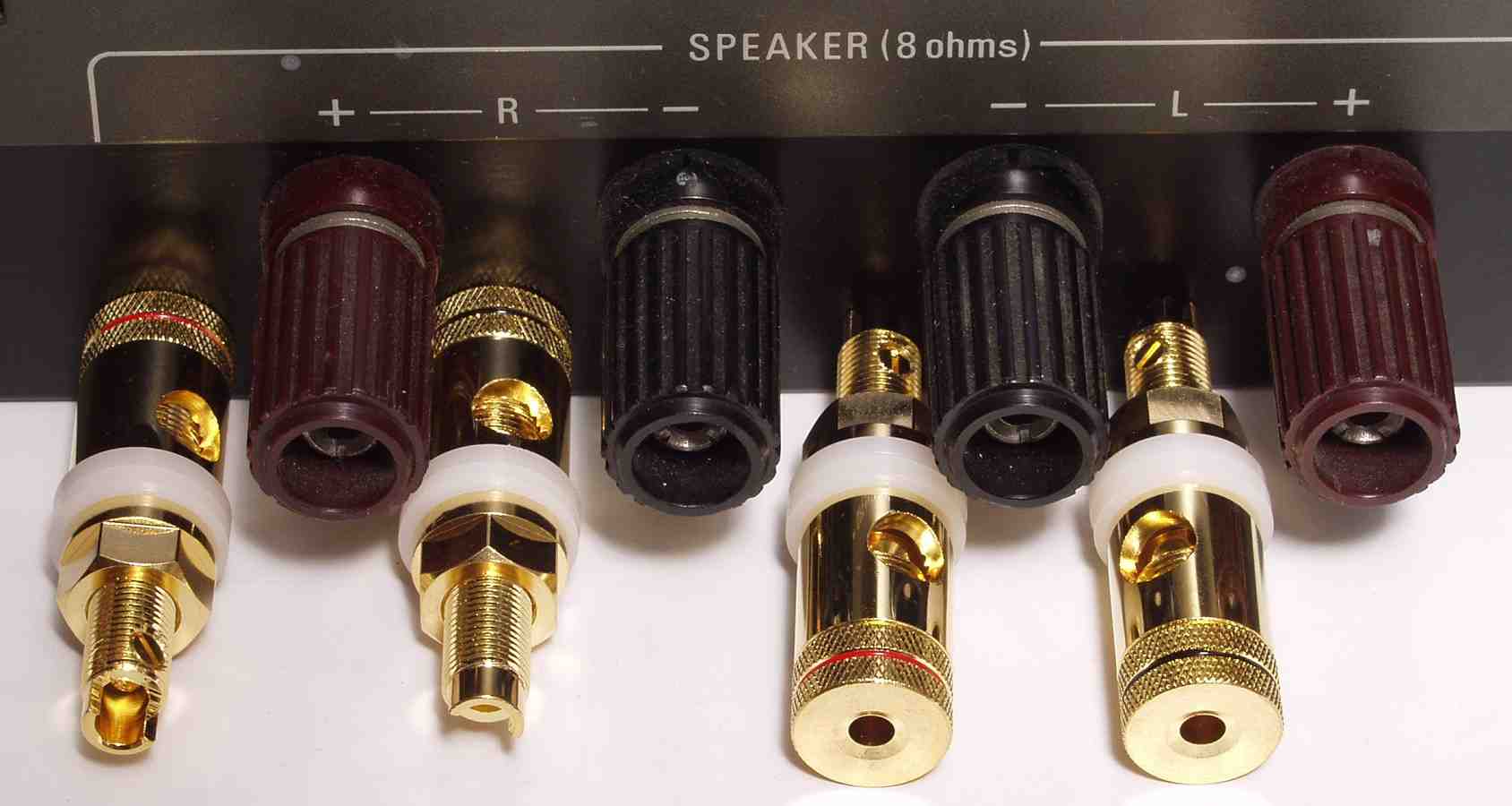

Ｃ－５Ａ．　修理前　SP端子　下は交換する端子

Ｃ－５B．　修理後　SP端子

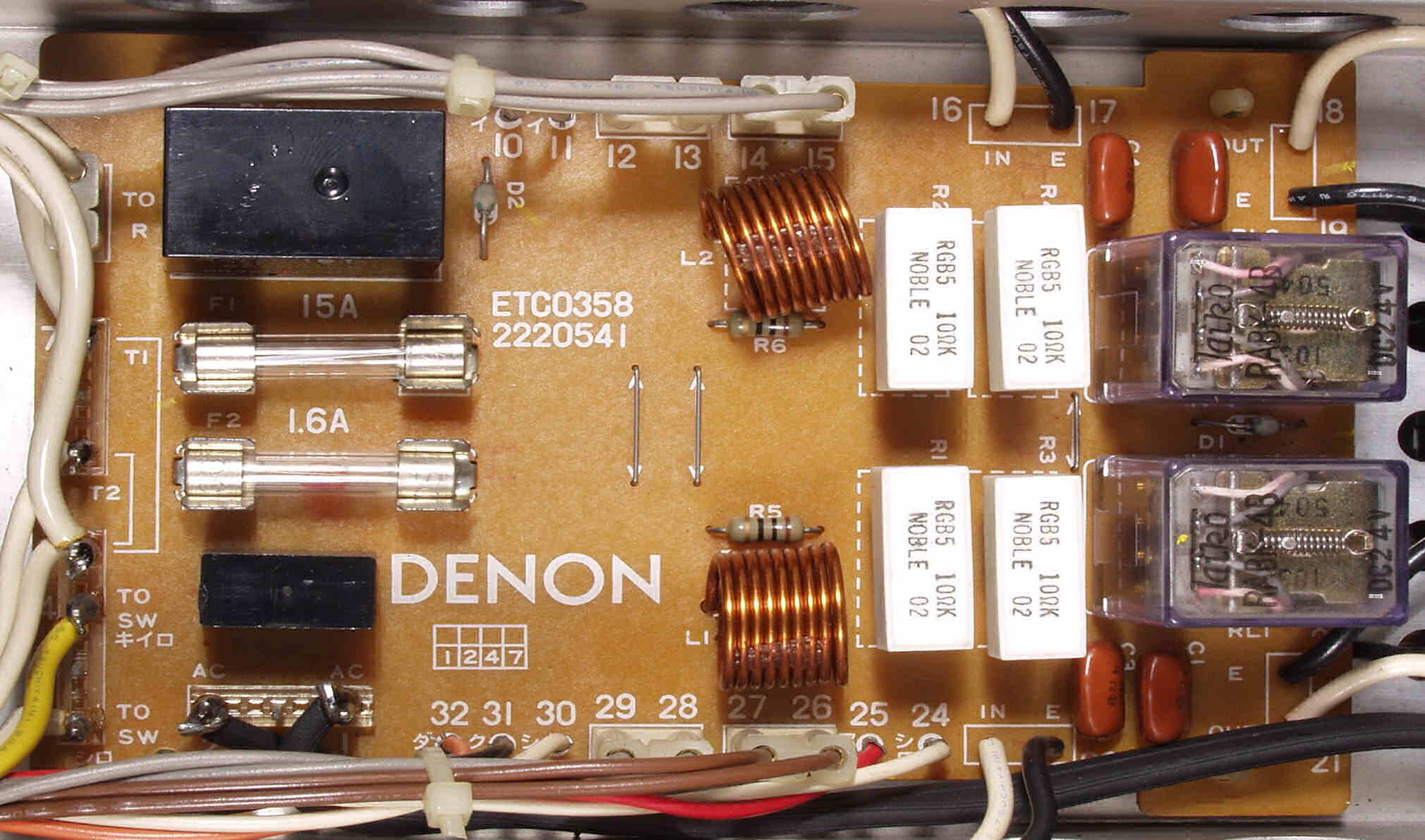

Ｃ－６Ａ．　修理前　SP接続リレー基盤

Ｃ－６B．　修理後　SP接続リレー基盤　リレー３個交換

Ｃ－６C．　修理前　SP接続リレー基盤　裏

Ｃ－６D．　修理（半田補正）後　SP接続リレー基盤　裏　　半田を全部やり直す

Ｃ－７Ａ．　修理前　ＶＵ基盤

Ｃ－７Ｂ．　修理後　ＶＵ基盤　電解コンデンサー１８個、半固定ＶＲ２個交換

Ｃ－７Ｃ．　修理前　ＶＵ基盤　裏

Ｃ－７Ｃ．　修理（半田補正）後　ＶＵ基盤　裏

Ｃ－７Ａ．　修理前　定電圧基盤

Ｃ－７Ｃ．　修理前　定電圧基盤　裏

Ｃ－７Ｃ．　修理（半田補正）後　定電圧基盤　裏

Ｃ－７．パネル清掃、ガラスの厚みは１．５Cm位ある

Ｃ－８．交換した部品

Ｃ－９Ａ．　修理前　下から見る

Ｃ－９Ｂ．　修理後　下から見る

Ｃ－９C．　修理前　上から見る

Ｃ－９D．　修理後　上から見る

Ｅ．　調整・測定 Ｅ－１．　出力／歪み率測定・調整

Ｅ－２Ａ．　Ｌ側、４３Ｖ＝２３１０Ｗ出力　０．０３％歪み　１０００ＨＺ

Ｅ－２Ｂ．　Ｌ側、４３Ｖ＝２３１Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ－２Ｃ．　Ｒ側、４１Ｖ＝２３１Ｗ出力　０．０３％歪み　１０００ＨＺ

Ｅ－２Ｄ．　Ｒ側、４３Ｖ＝２３１Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ－３．　VUメーター２００Wに調整

Ｅ－４．　完成　　２４時間エ－ジング

Ｓ．　ＤＥＮＯＮ　ＰＯＡ－３０００ 仕様（マニアル・カタログより）

型式 ステレオパワーアンプ ミュージックパワー 250W＋250W（8Ω） 定格出力（両ch駆動、正弦波出力、20Hz～20kHz） 180W＋180W（8Ω） 全高調波歪率 0.002％以下（20Hz～10kHz） 0.003％以下（20Hz～20kHz） 混変調歪率（60Hz：7kHz＝4：1、定格出力） 0.003％以下（180W相当時） 出力帯域幅（IHF、両ch駆動） 5Hz～100kHz（THD 0.02％） 入力感度/入力インピーダンス 1V/50kΩ 出力インピーダンス 0.04％（1kHz） ダンピングファクター 200（8Ω、1kHz） S/N比（IHF-A） 122dB以上 伝送特性 1Hz～350kHz +0dB -3dB セパレーション 100dB以上（20Hz～1kHz） 85dB以上（～20kHz） スルーレート ±300V/μsec以上 周波数特性 10Hz～100kHz ±3dB サブソニックフィルター特性 16Hz、6dB/oct レベルメーター特性 指示方式：ピーク値指示方式出力レベルメーター 指示範囲：-50dB～+5dB、0dB＝200W/8Ω 電源電圧 AC100V、50Hz/60Hz 消費電力 無信号時：220W 有信号時：730W（電気用品取締法） 外形寸法（ツマミ、脚含む） 幅495×高さ188×奥行459mm 重量 34kg 標準価格 \350,000（1979年発売）

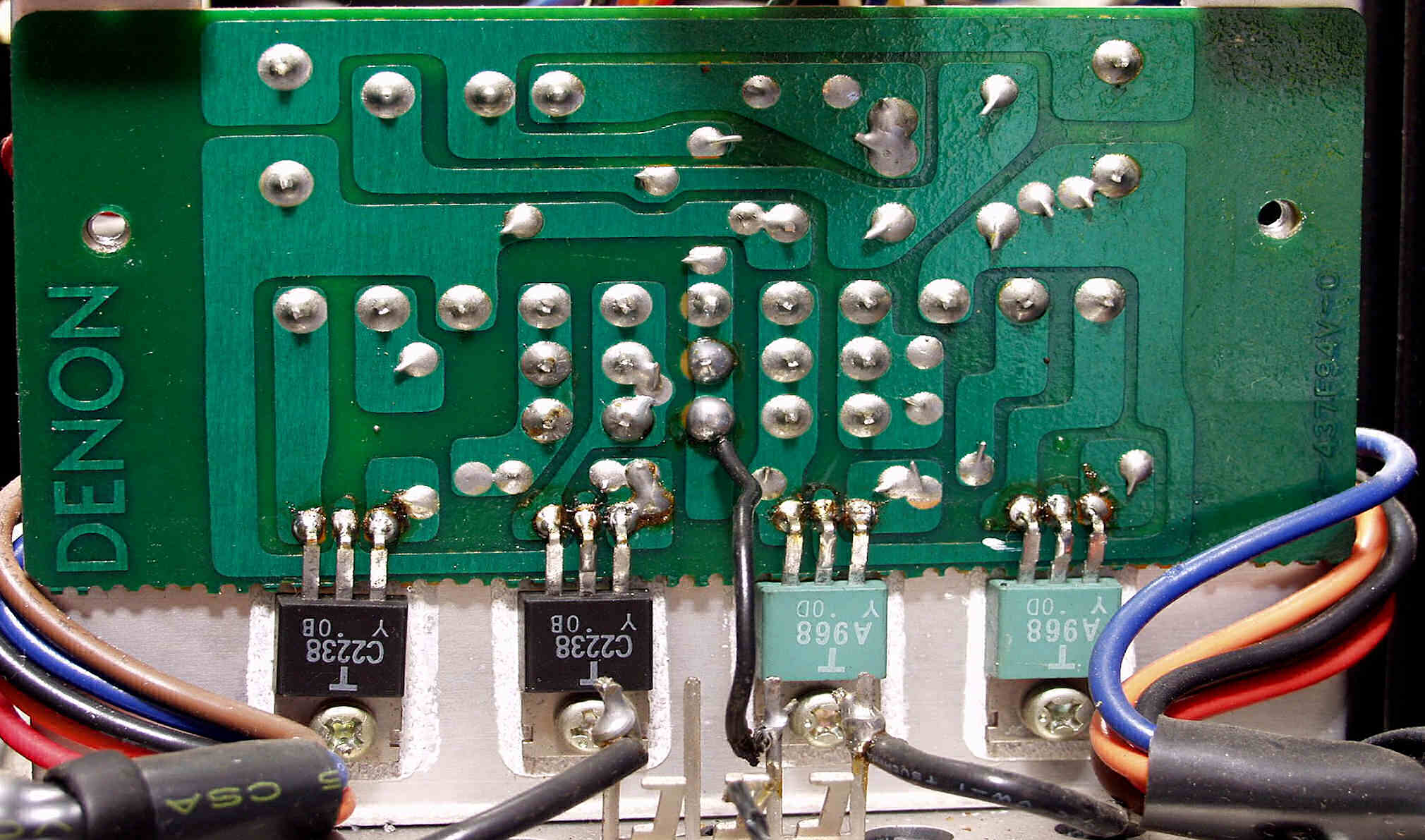

3000-2-9
