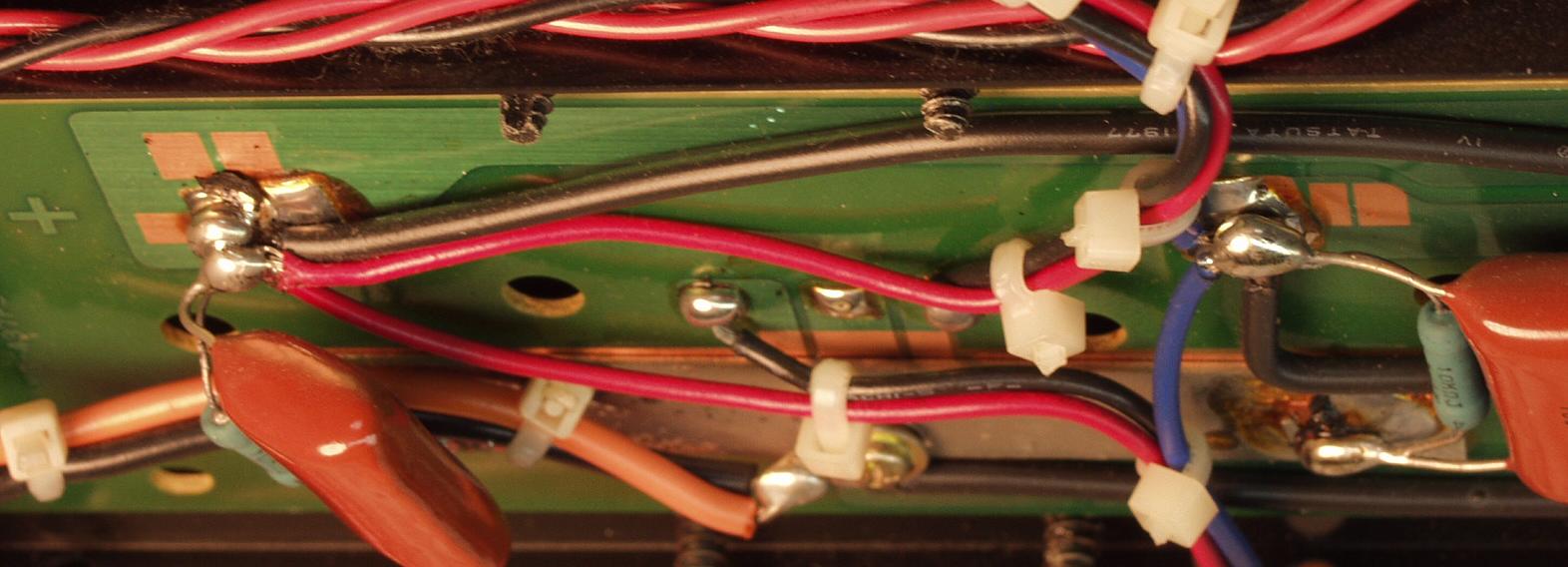

ＤＥＮＯＮ　ＰＭＡ−７９０Ｄ 修理記録

平成１４年６月５到着　９月３０日完成

Ａ．　修理前の状況 　　　１ヶ月ほど前にYahoo! Auctionで落札したDENONの古いアンプ （約20年ほど前ではないかと思います）です 現在の障害は以下の点です。 １．電源投入時にR・Lchからチリチリ音。とくにRchはガリガリ音、ビリビリ音がしば らく続く。 　　しばらく（15〜20分すると）安定して動作するようです。 ２．Rchの音量が低いように感じます。バランスノブを右に一目盛り回して聴取してい ます。 ３．パイロットランプが切れています 　　Speaker A、TAPE(1)、PHONO1 ４．.PHONO1スイッチのOnOff時にLchからボソボソ音がします。 DENONのサービスセンターでは部品がないため修理不能との回答でした B．　原因 　　各ＡＭＰのＯＰ−ＡＭＰ／初段ＦＥＴの劣化。 　　 Ｃ．　修理状況 　　メインＡＭＰのＲＬドライブ基板修理 　　コントロールＡＭＰ修理 　　ＭＭ／ＭＣ−ＡＭＰ修理 　　ＳＰ接続リレー交換 　　配線手直し、補強 　　基板ハンダ補正 　 Ｄ．　使用部品 　　ＳＰ接続リレー　　　　　　　　　　３個 　　ＯＰ−ＡＭＰ　　　　　　　　　　　　４個 　　半固定ＶＲ　　　　　　　　　　　　　８個 　　抵抗　　　　　　　　　　　　　　　　　個 Ｅ．　測定・調整 Ｆ．　修理費　　３８，０００円　　　＜＜通常修理＞＞

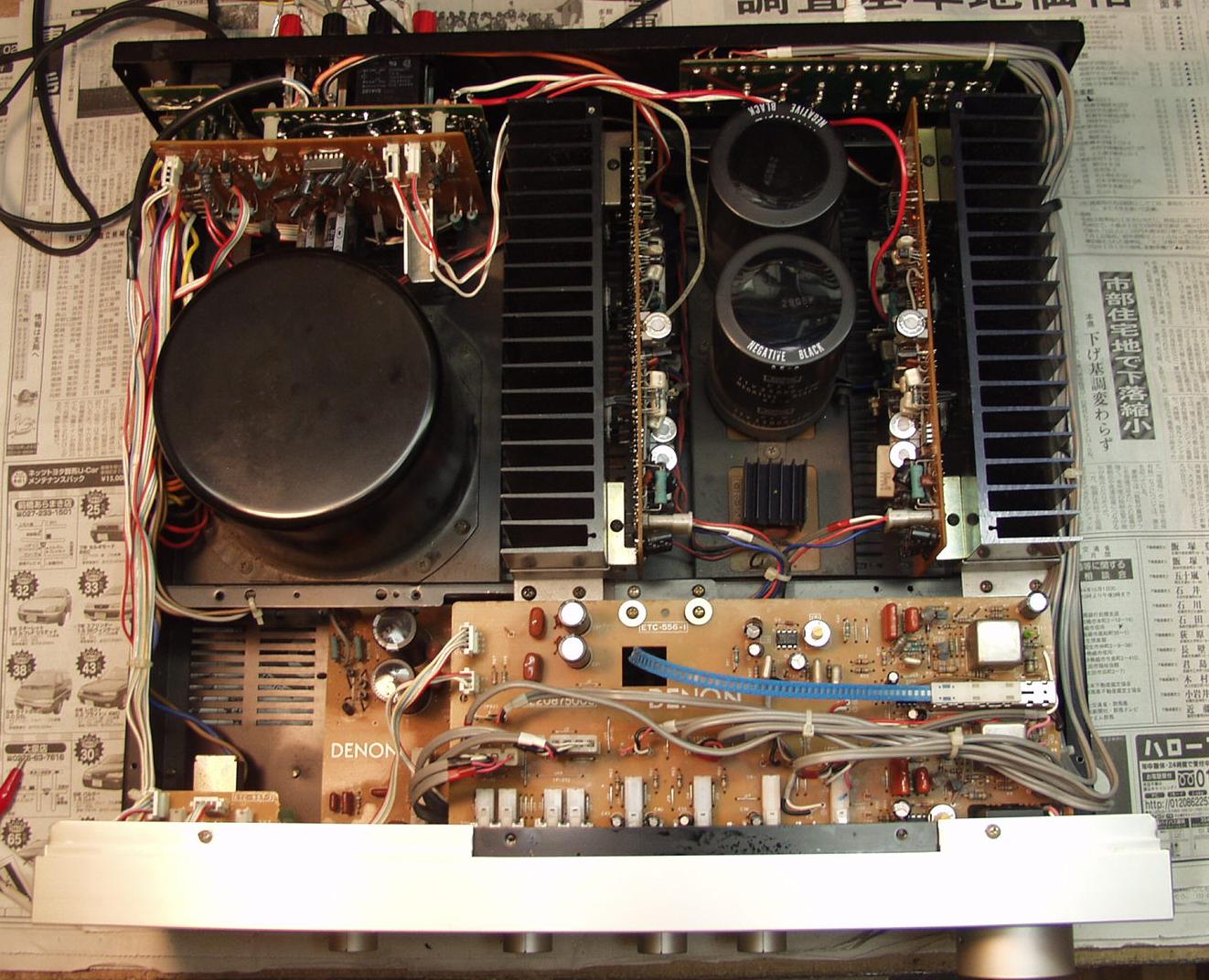

Ａ．　修理前の状況 Ａ−１．　修理前　上から見る　十分な空間が取ってある

Ａ−２．　修理前　メインＡＭＰ基盤、ＯＰ−ＡＭＰが使用されている

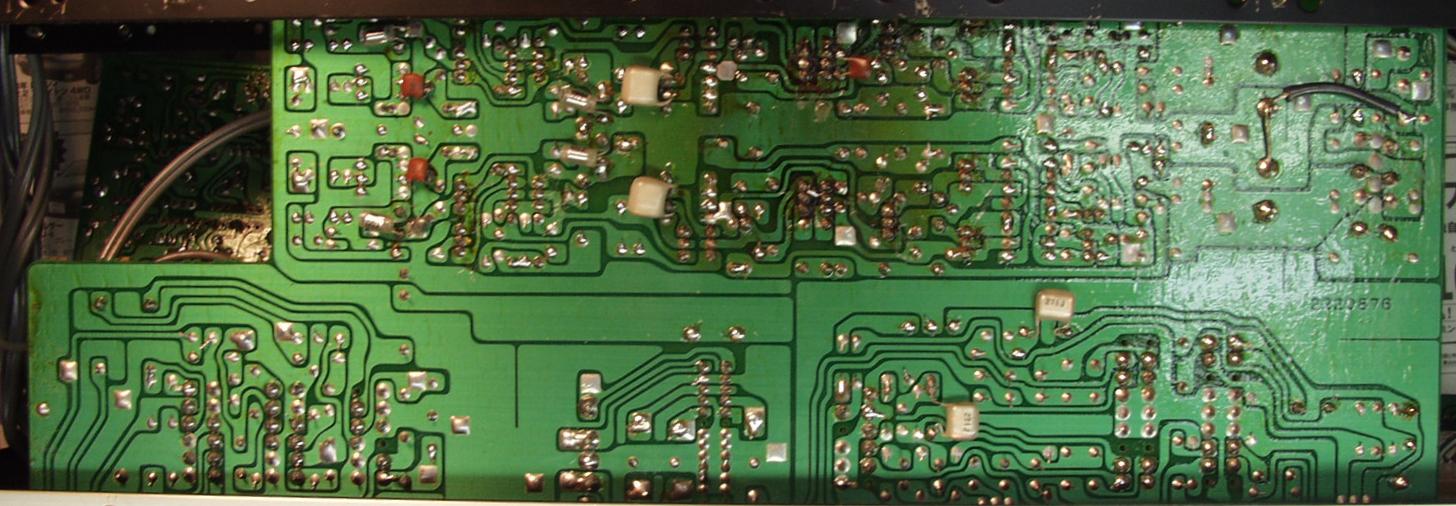

Ａ−３．　修理前　コントロールＡＭＰ基盤裏　ここもＯＰ−ＡＭＰが使用されている

Ａ−４．　修理前　ＭＭ／ＭＣ−ＡＭＰ　ここもＯＰ−ＡＭＰが使用されている

Ｃ．　修理状況 Ｃ−１．＝Ａ−２．　修理前　メインＡＭＰ基盤、ＯＰ−ＡＭＰが使用されている

Ｃ−２．　修理後　初段ＯＰ−ＡＭＰ、半固定ＶＲ交換

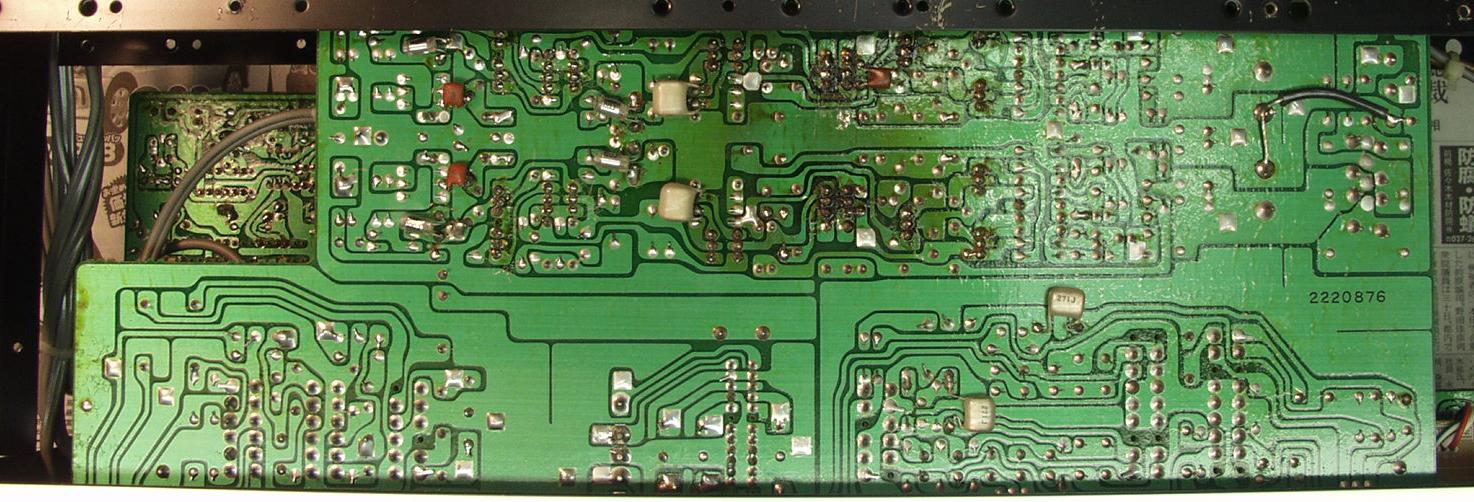

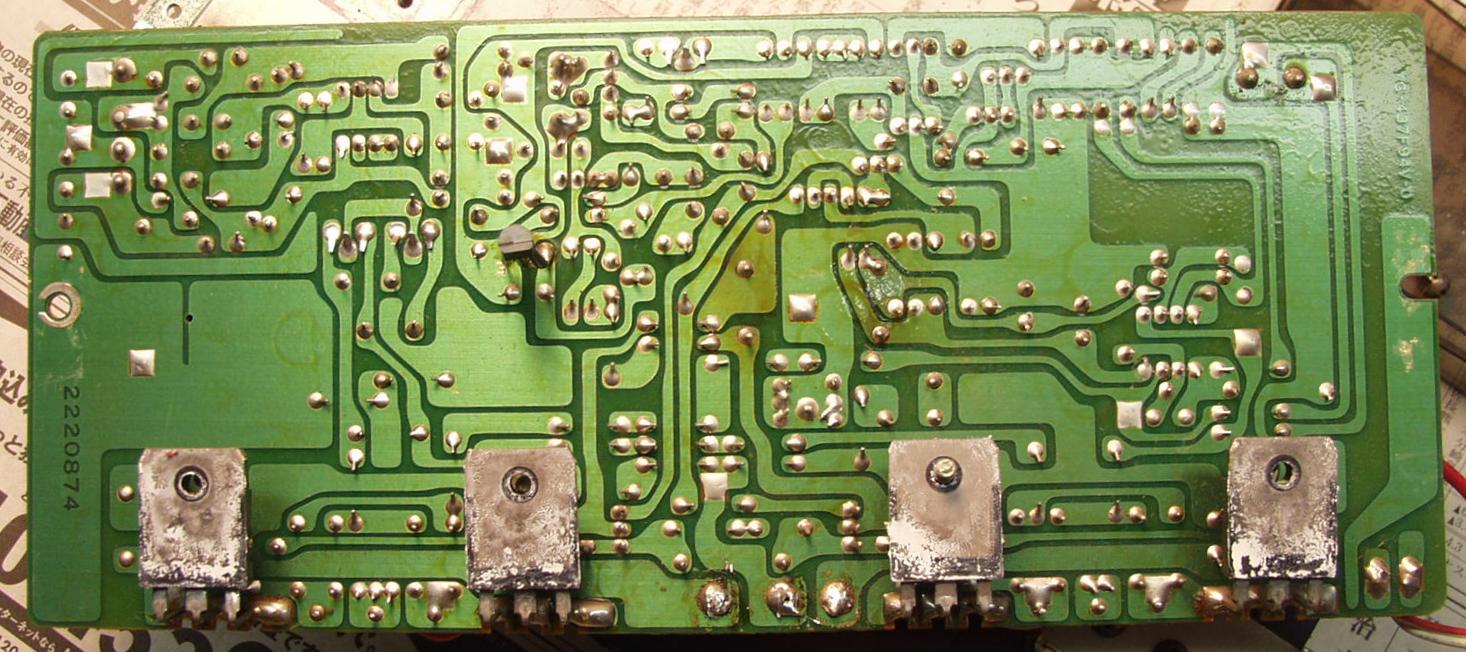

Ｃ−３．　修理前　メインＡＭＰ基盤裏

Ｃ−４．　修理前　Ｒ側メインＡＭＰ基盤裏　半田不良箇所多数

Ｃ−５．　修理前　Ｌ側メインＡＭＰ基盤裏　半田不良箇所多数

Ｃ−６．　修理（半田補正後）後　Ｒ側メインＡＭＰ基盤裏

Ｃ−７．　修理（半田補正後）後　Ｌ側メインＡＭＰ基盤裏

Ｃ−８．　修理前 　ＳＰ接続基盤裏

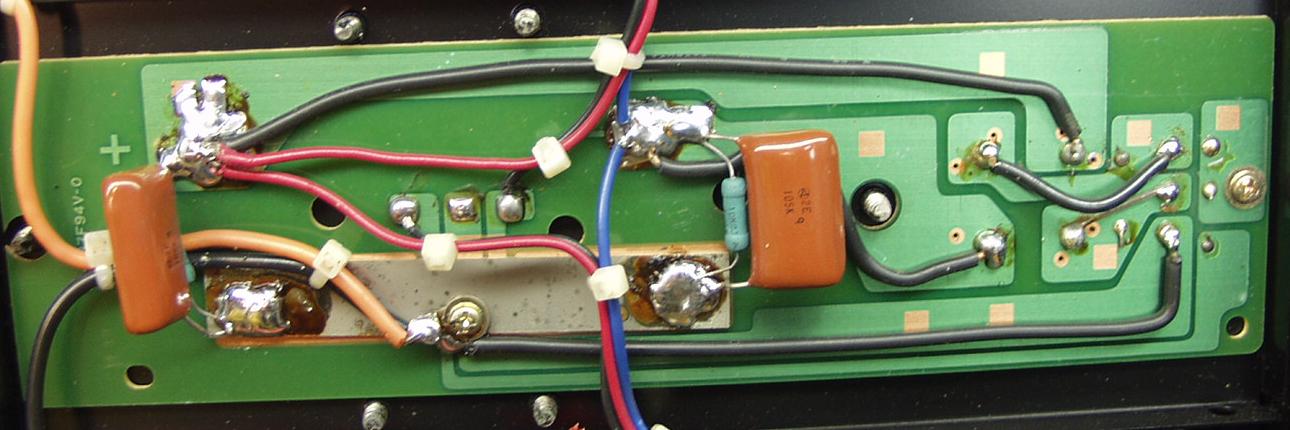

Ｃ−９．　修理（半田補正後）後　ＳＰ接続基盤裏

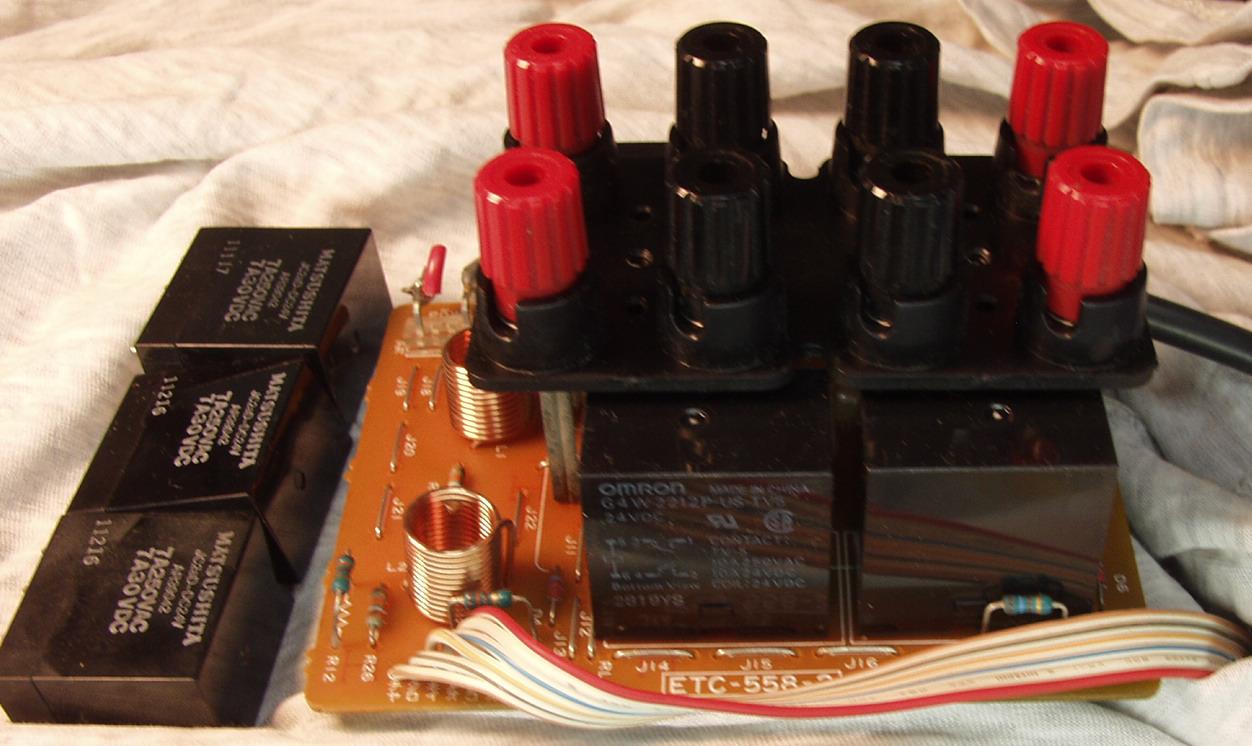

Ｃ−１０．　修理後　ＳＰ接続基盤 　　　　　交換したリレーは容量１．５Ａ

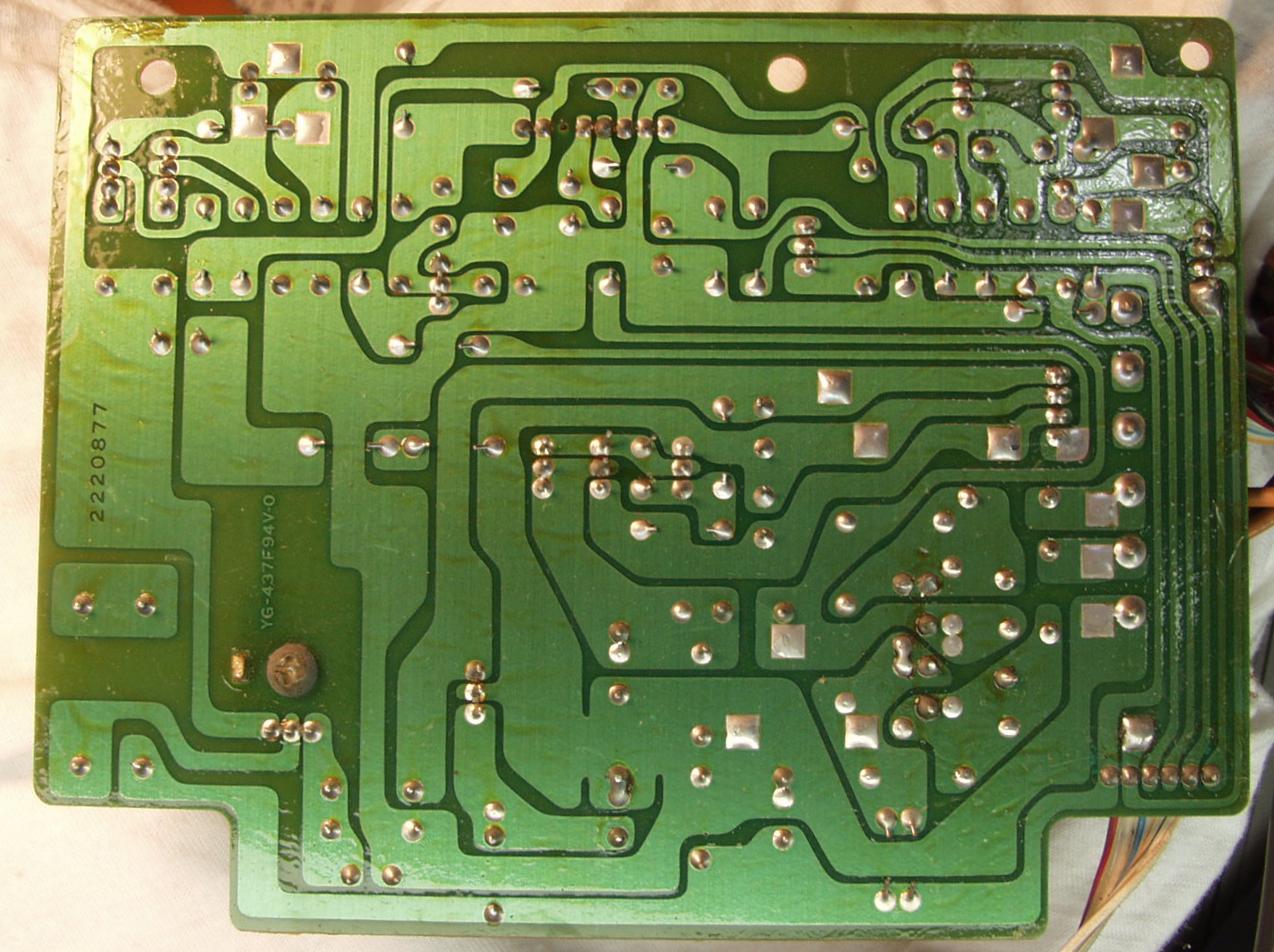

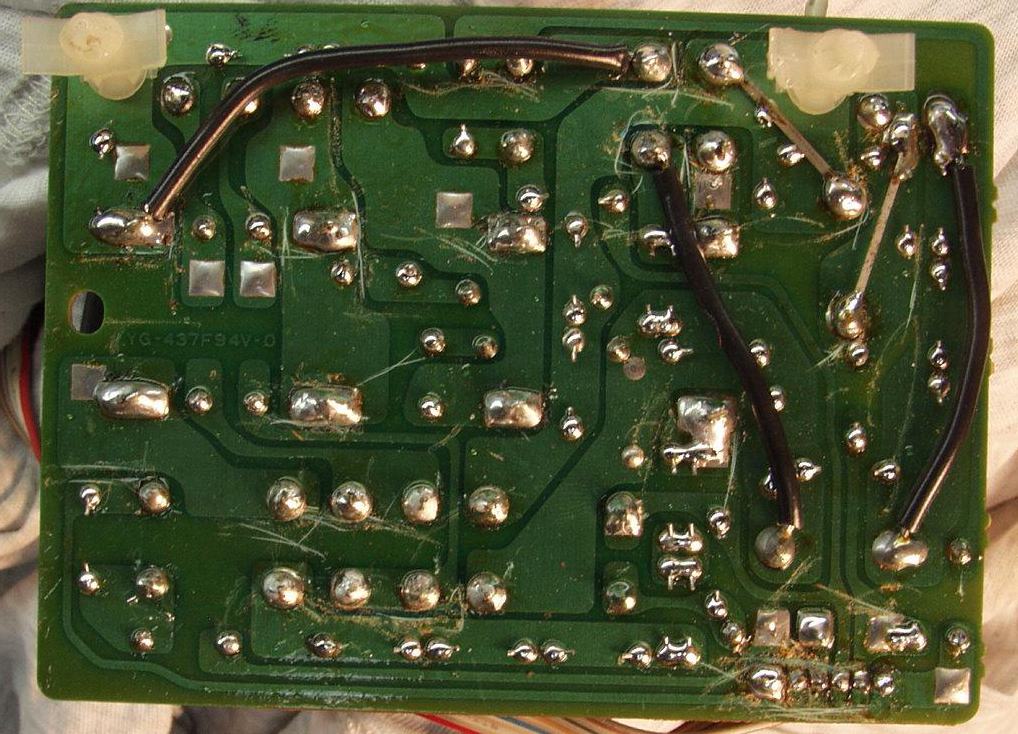

Ｃ−１１．　修理前　プロテクト基盤裏

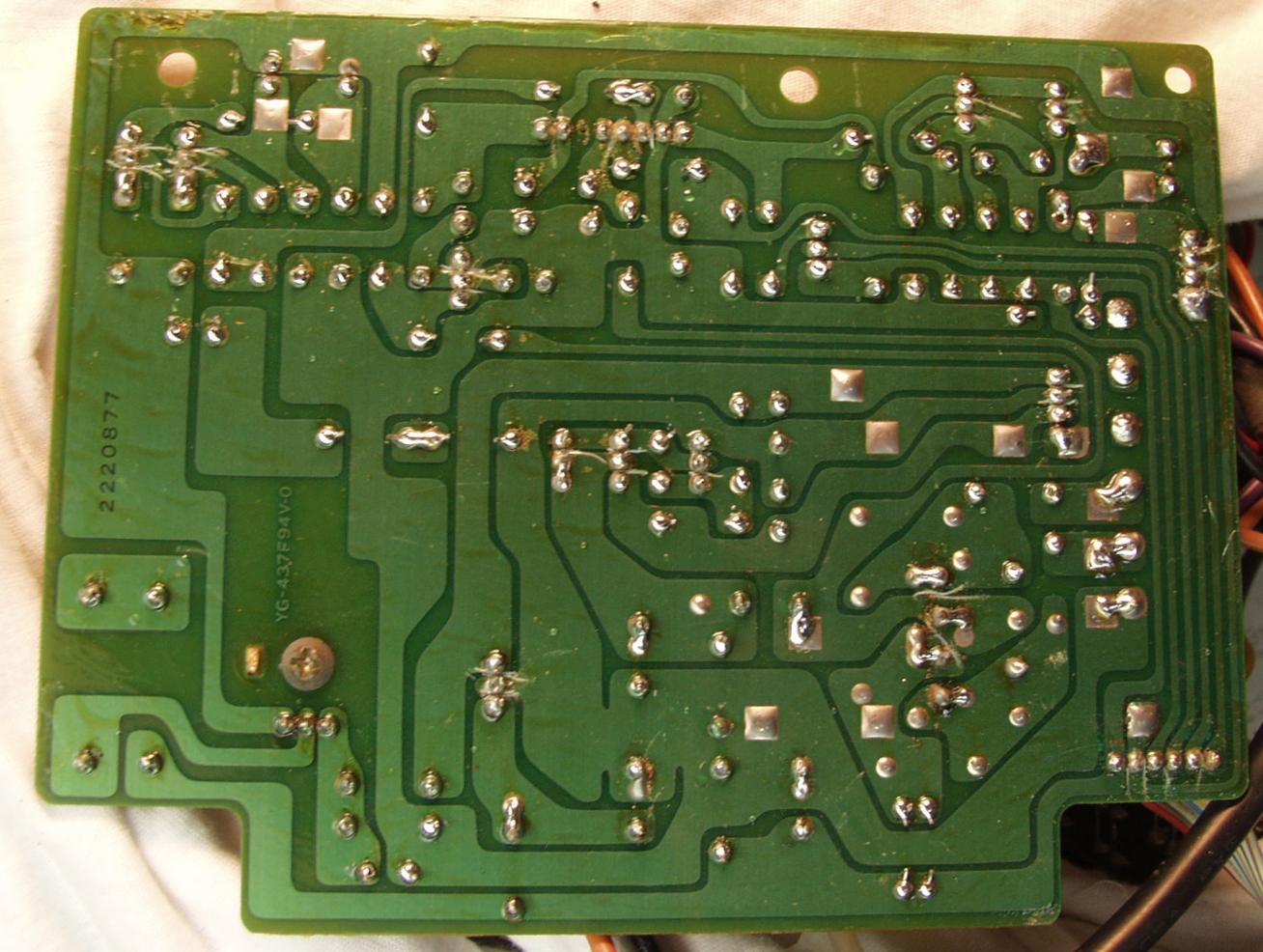

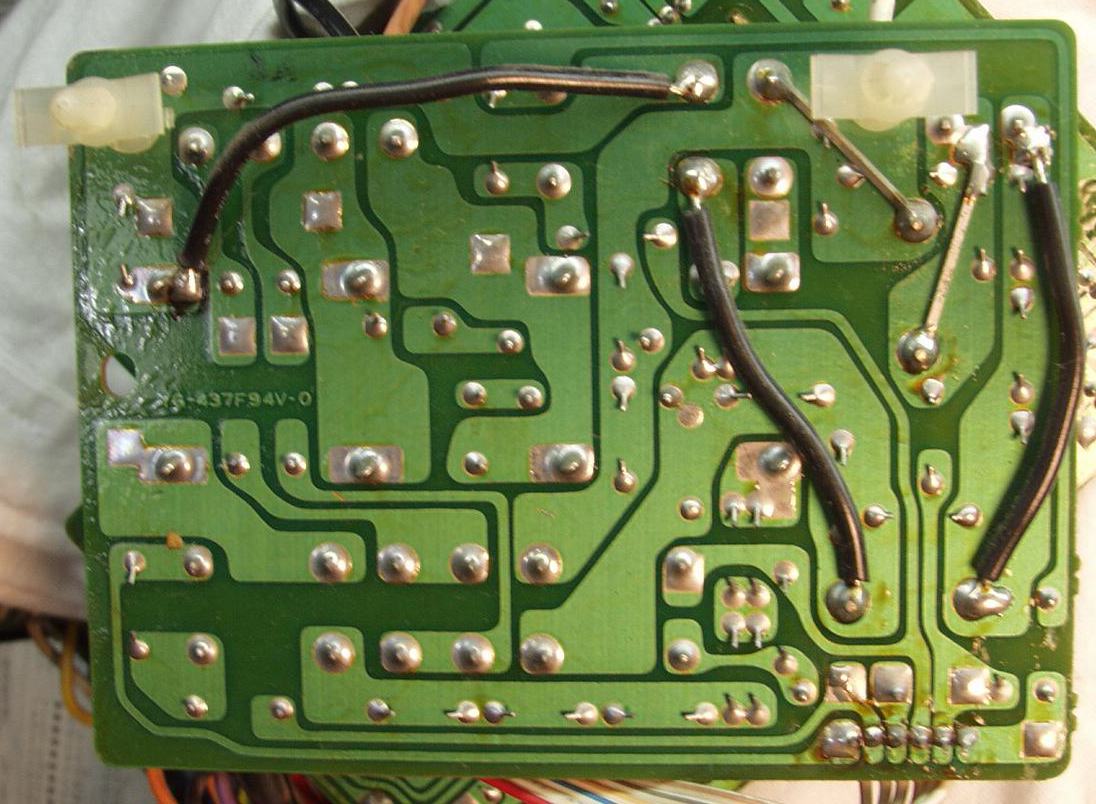

Ｃ−１２．　修理（半田補正後）後　プロテクト基盤裏

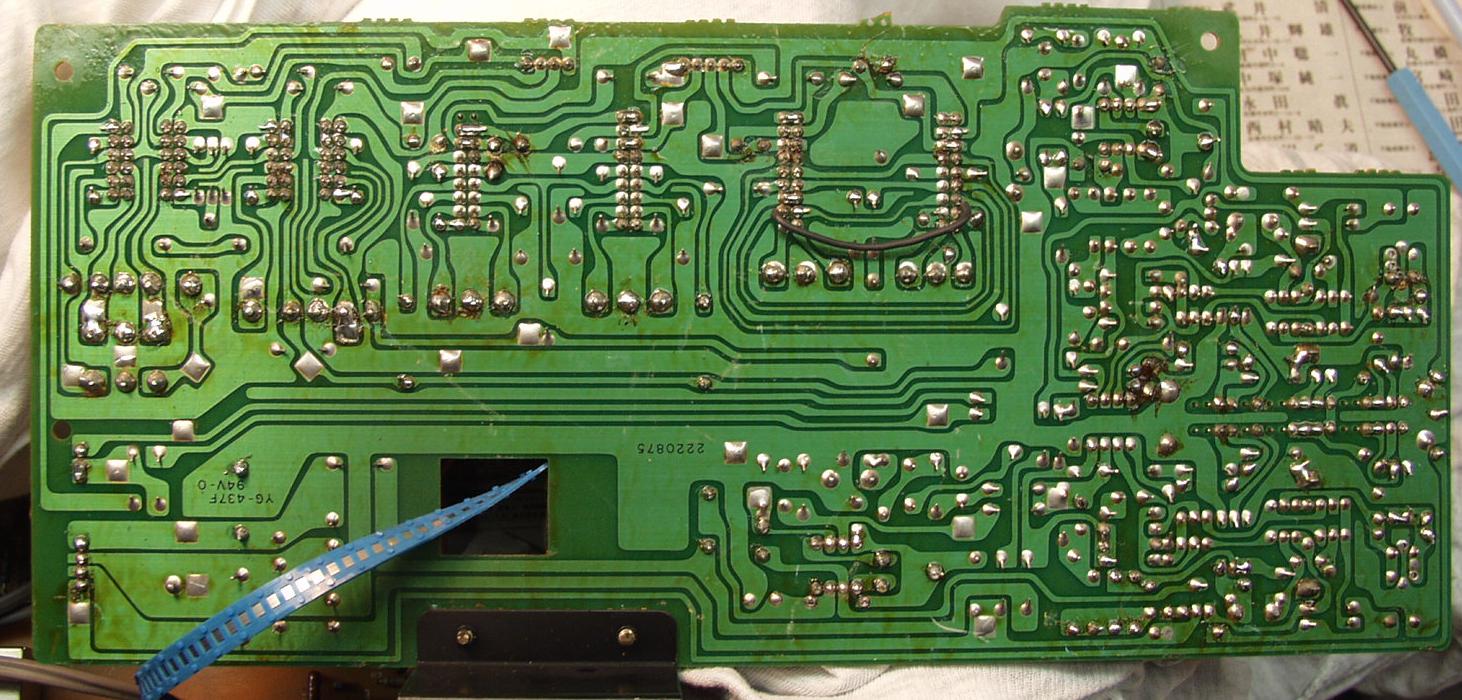

Ｃ−１３．＝Ａ−３．　修理前　コントロールＡＭＰ基盤裏

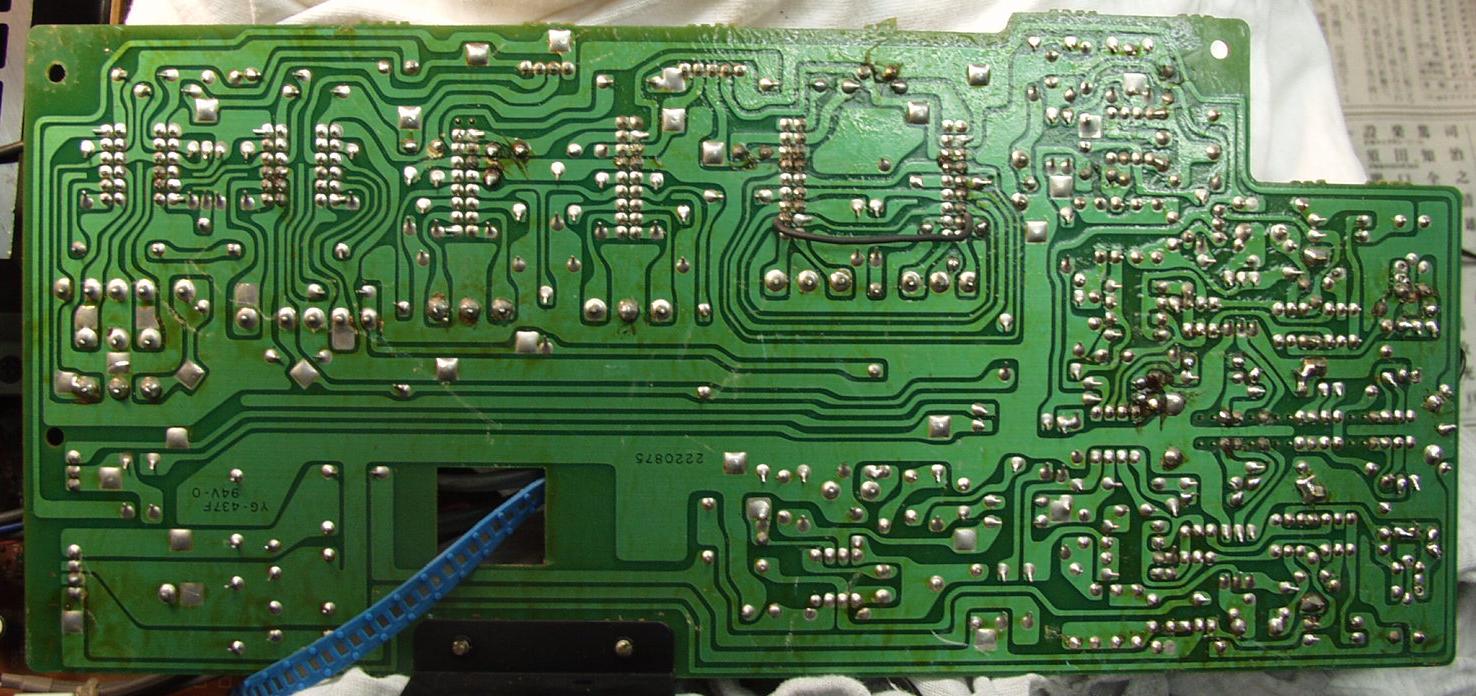

Ｃ−１４．　修理後　コントロールＡＭＰ基盤

Ｃ−１５．　修理後　メインＶＲの清掃

Ｃ−１６．　修理前　電解コンデンサー周り半田付け＝芋半田

Ｃ−１７．　修理後　電解コンデンサー周り半田付け

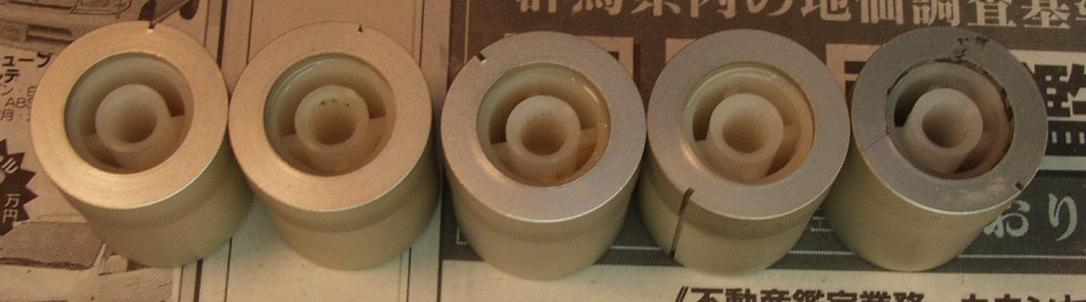

Ｃ−１８．　ツマミの接着

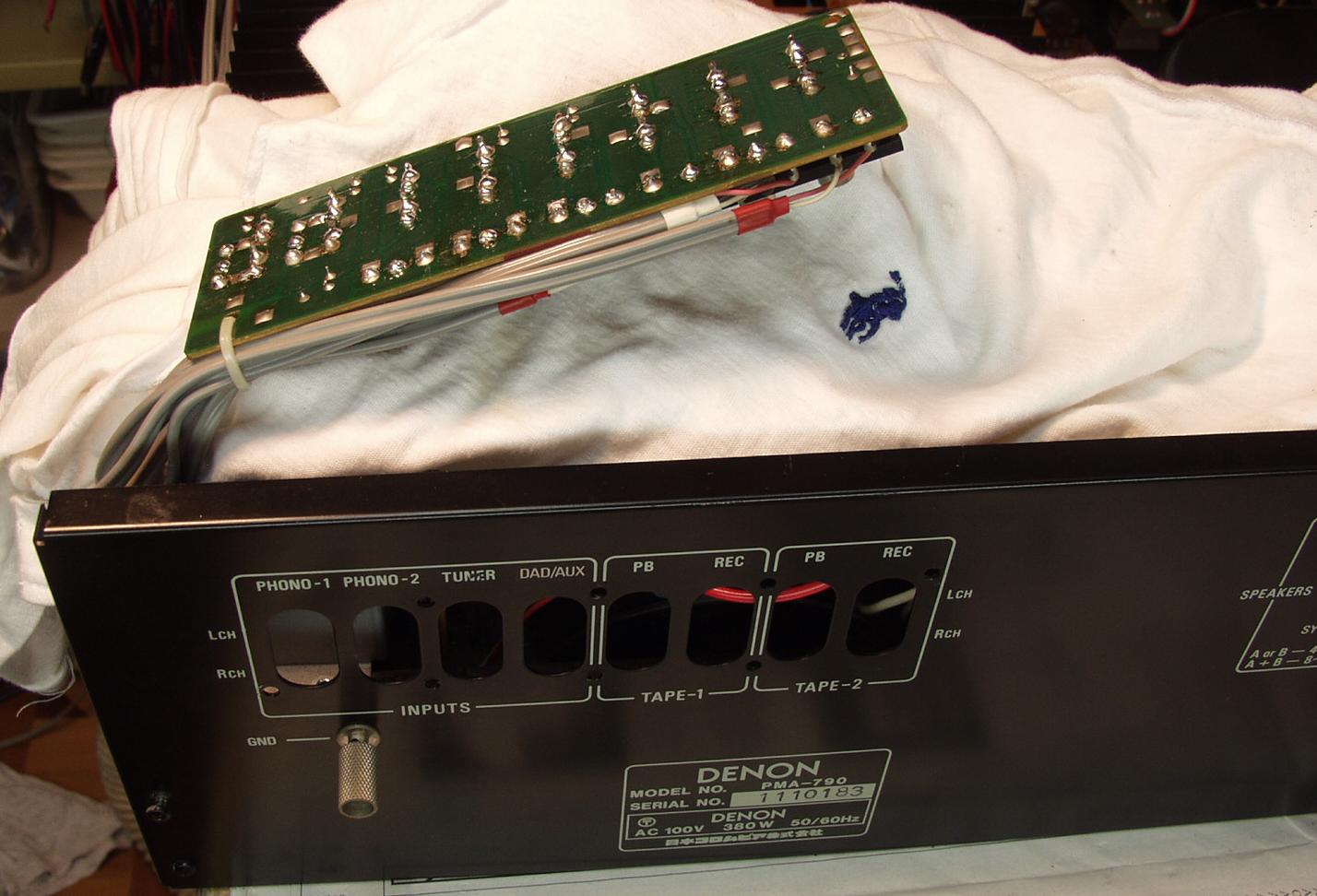

Ｃ−１９．　入力ＲＣＡ端子の半田補正

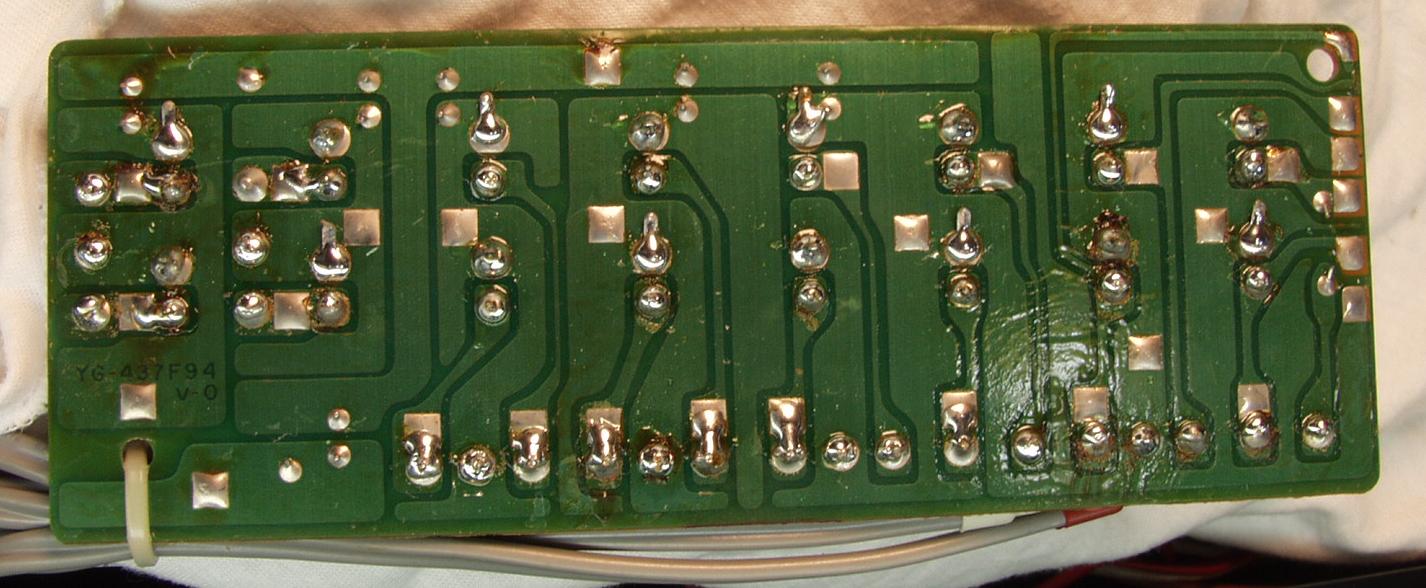

Ｃ−２０．　修理後　入力ＲＣＡ端子基盤裏　半田補正

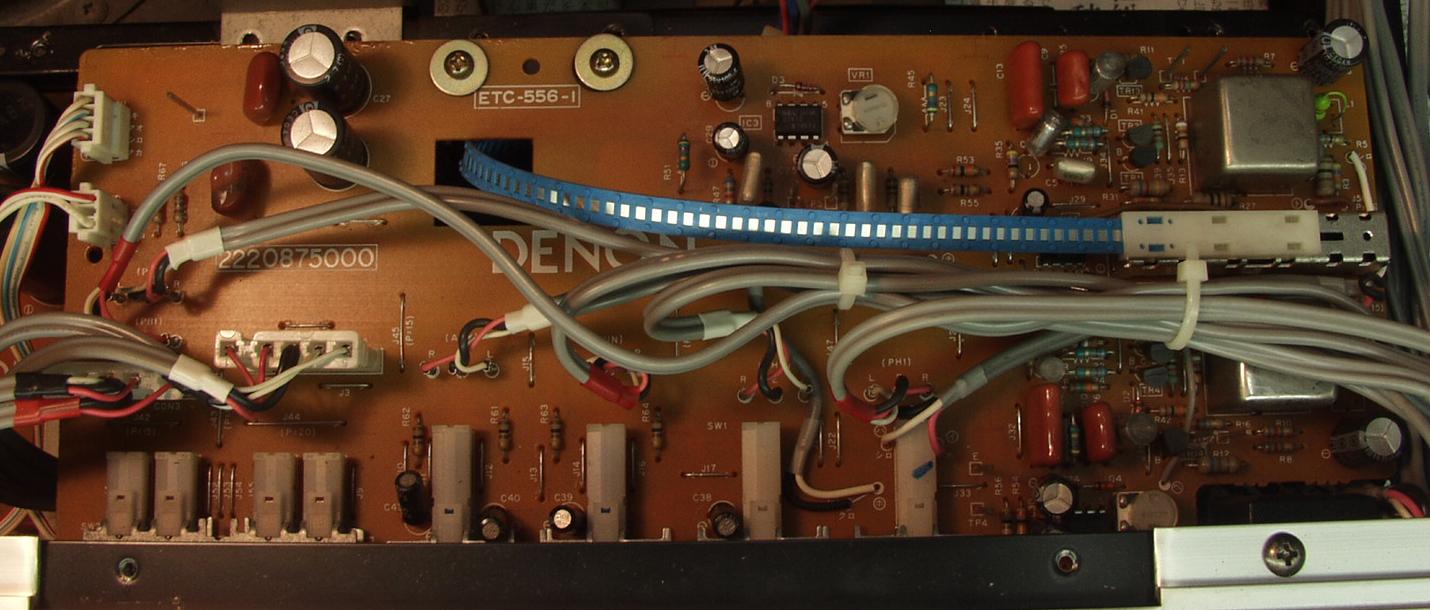

Ｃ−２１．　修理前　ＥＱ−ＡＭＰ　ＭＭ／ＭＣ−ＡＭＰ基盤 　　　　　　下に並んでいるのが入力切り替えＳＷ、これで数オームのＭＣ入力を切り替える！！ 　　　　　　よってどうしても「ガリ」を生じる

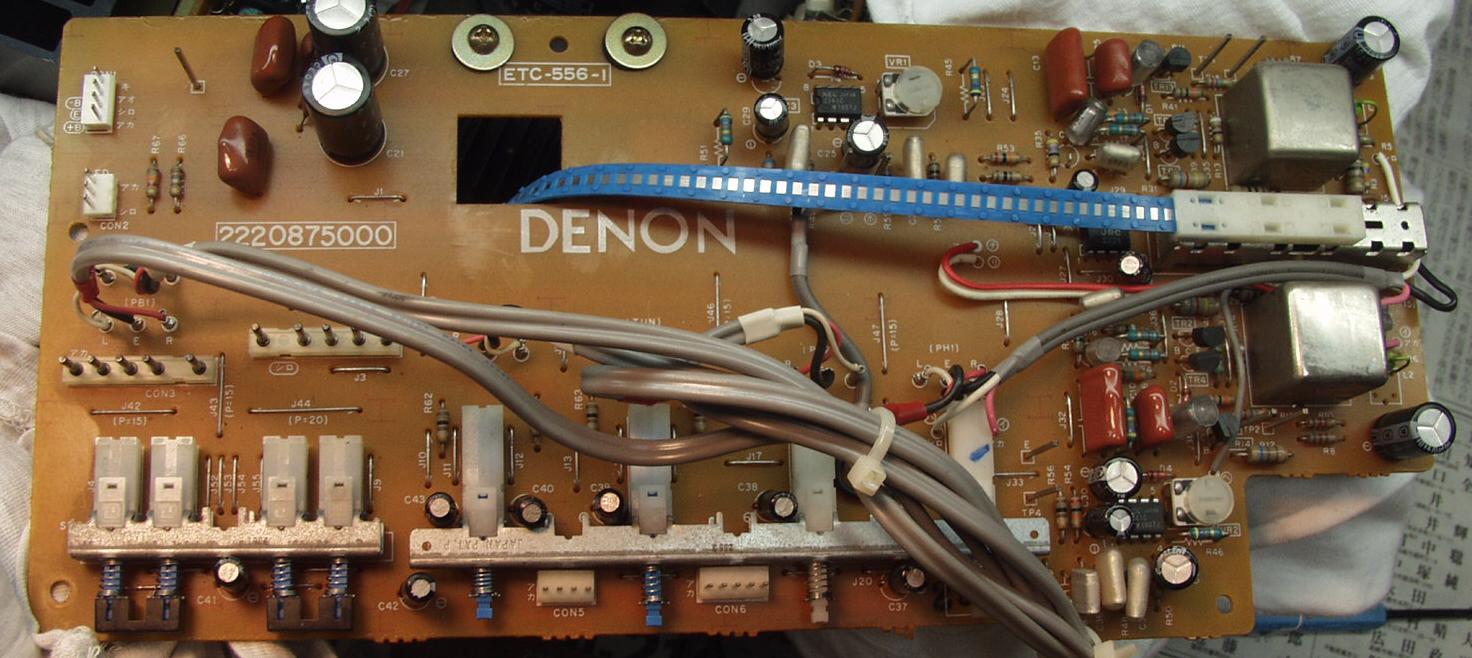

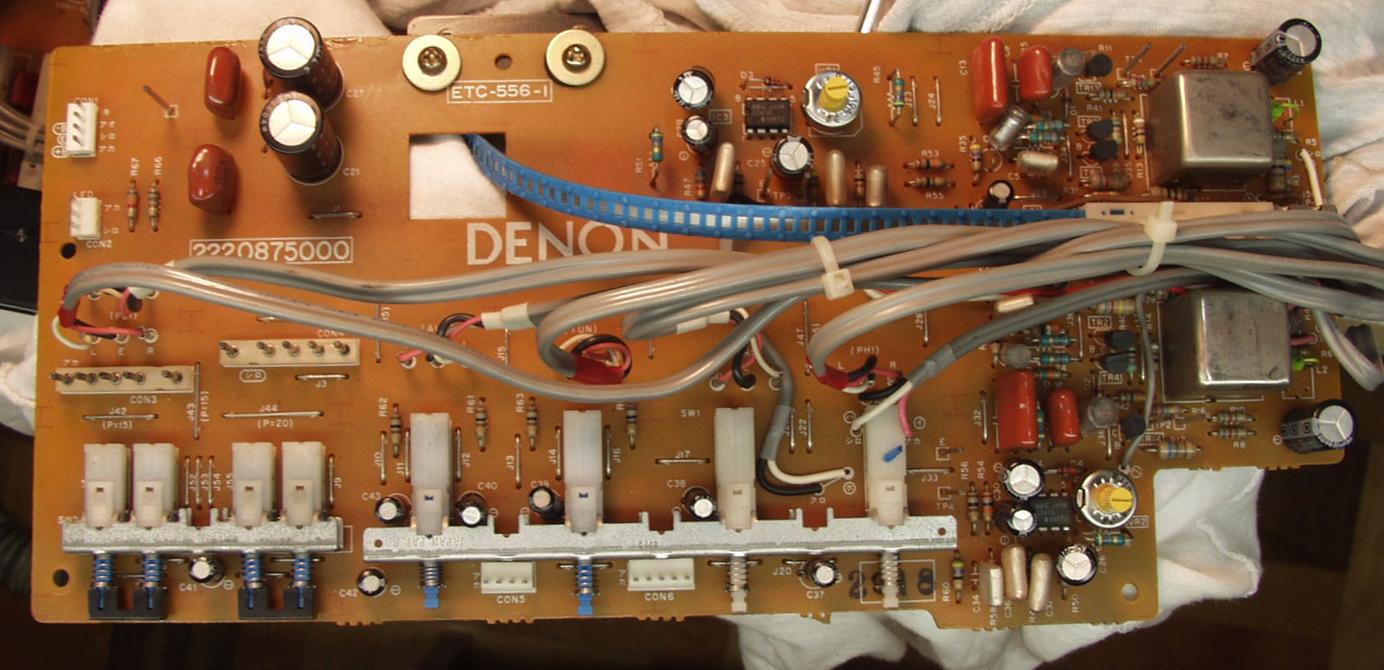

Ｃ−２２．　修理後　ＥＱ−ＡＭＰ　ＭＭ／ＭＣ−ＡＭＰ基盤

Ｃ−２３．　修理前　ＥＱ−ＡＭＰ　ＭＭ／ＭＣ−ＡＭＰ基盤裏

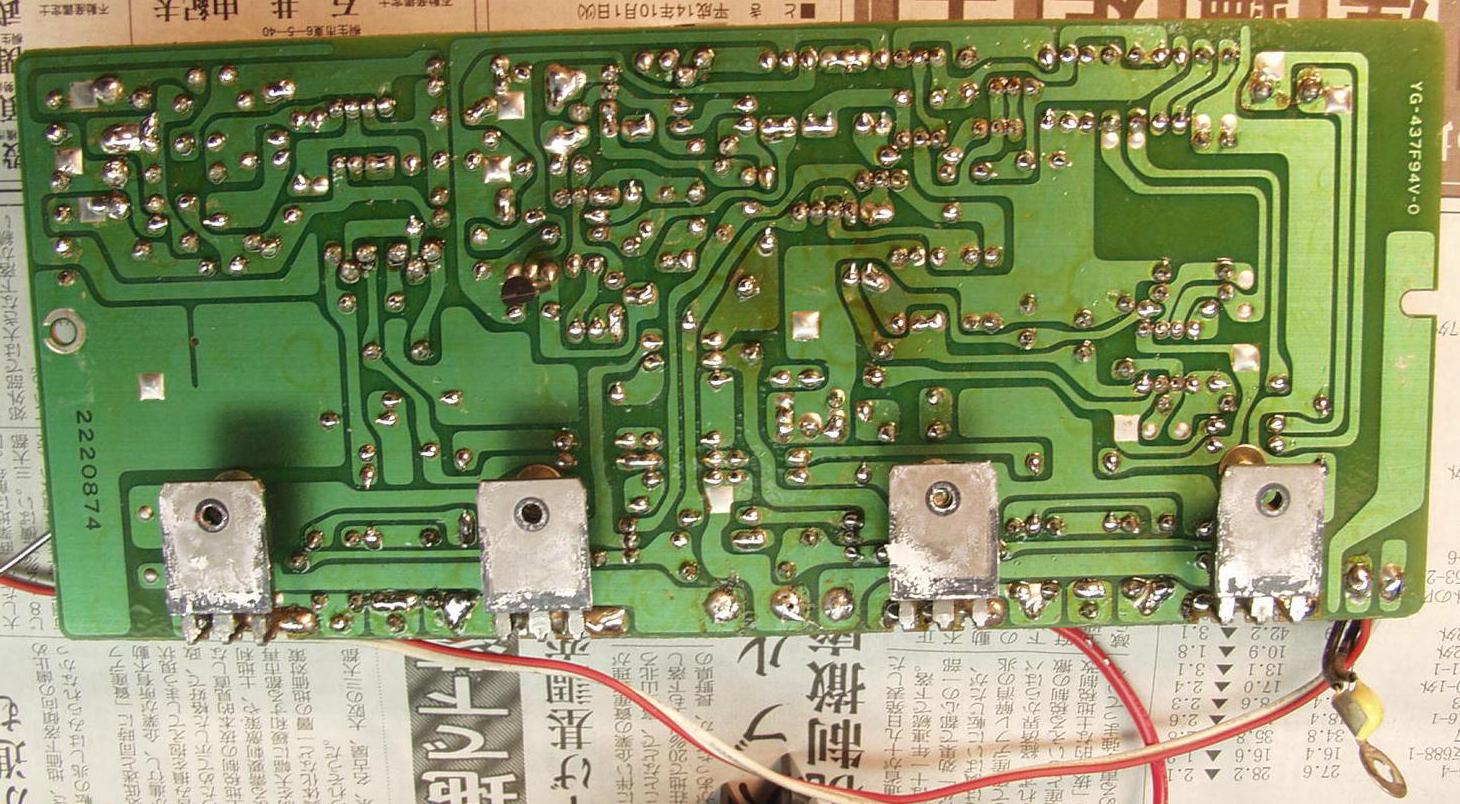

Ｃ−２４．　修理（半田補正）後　ＥＱ−ＡＭＰ　ＭＭ／ＭＣ−ＡＭＰ基盤裏

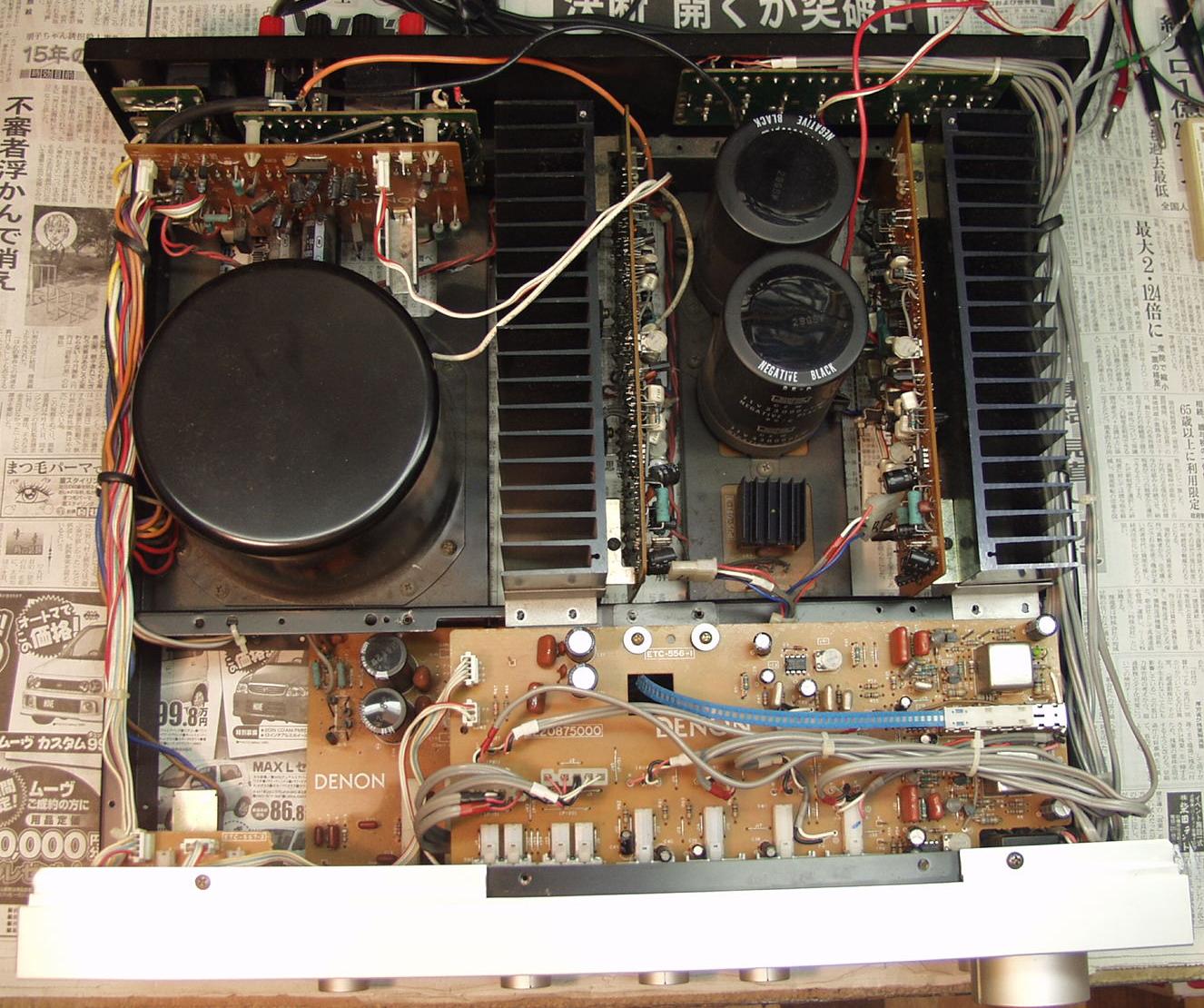

Ｃ−２５．　修理完了　上から見る

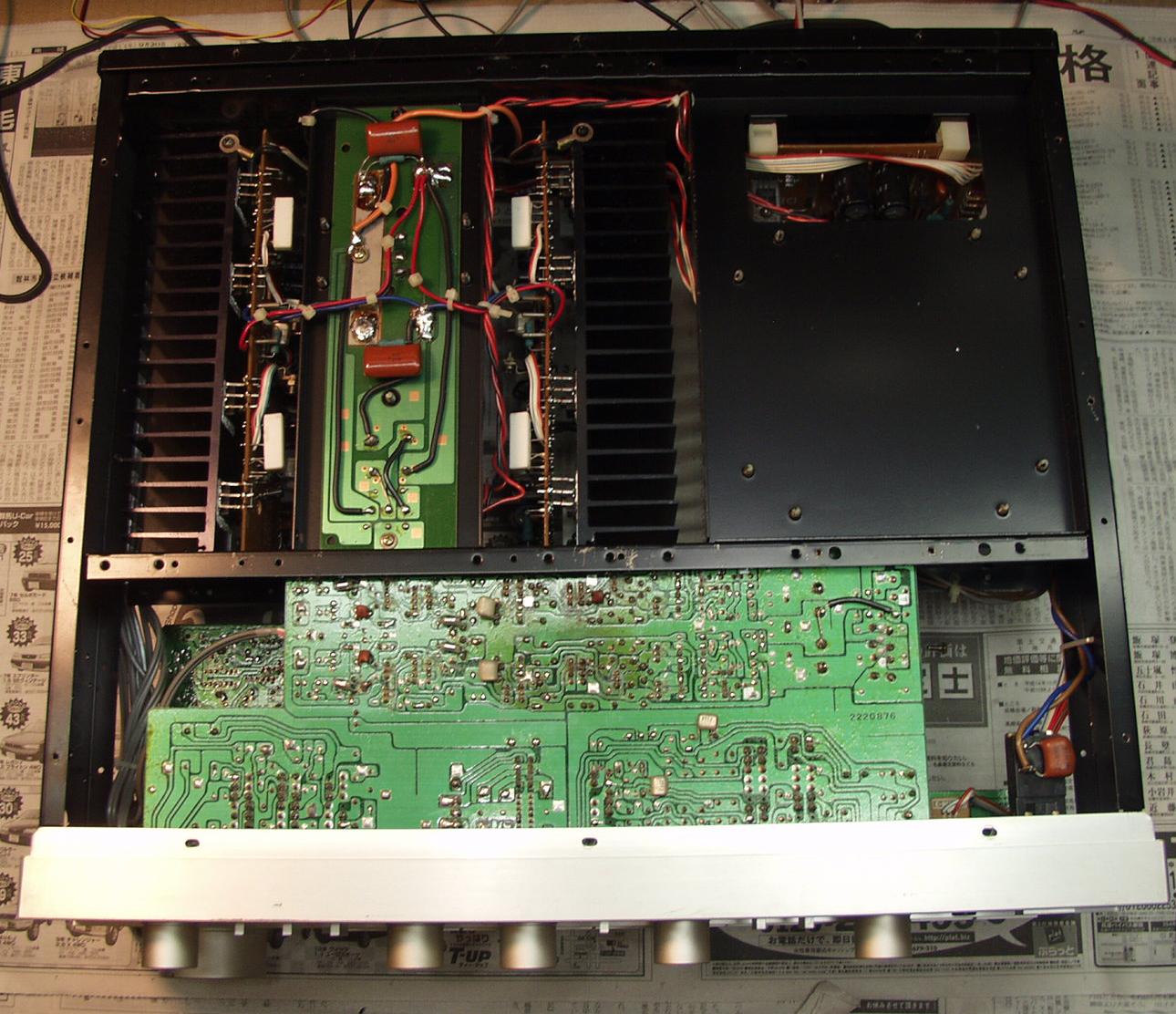

Ｃ−２６．　修理完了　下から見る

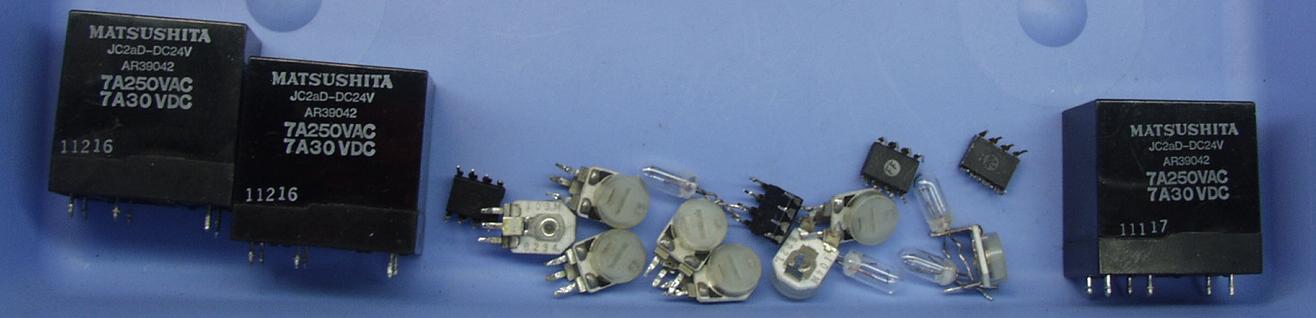

Ｃ−２７．　交換部品

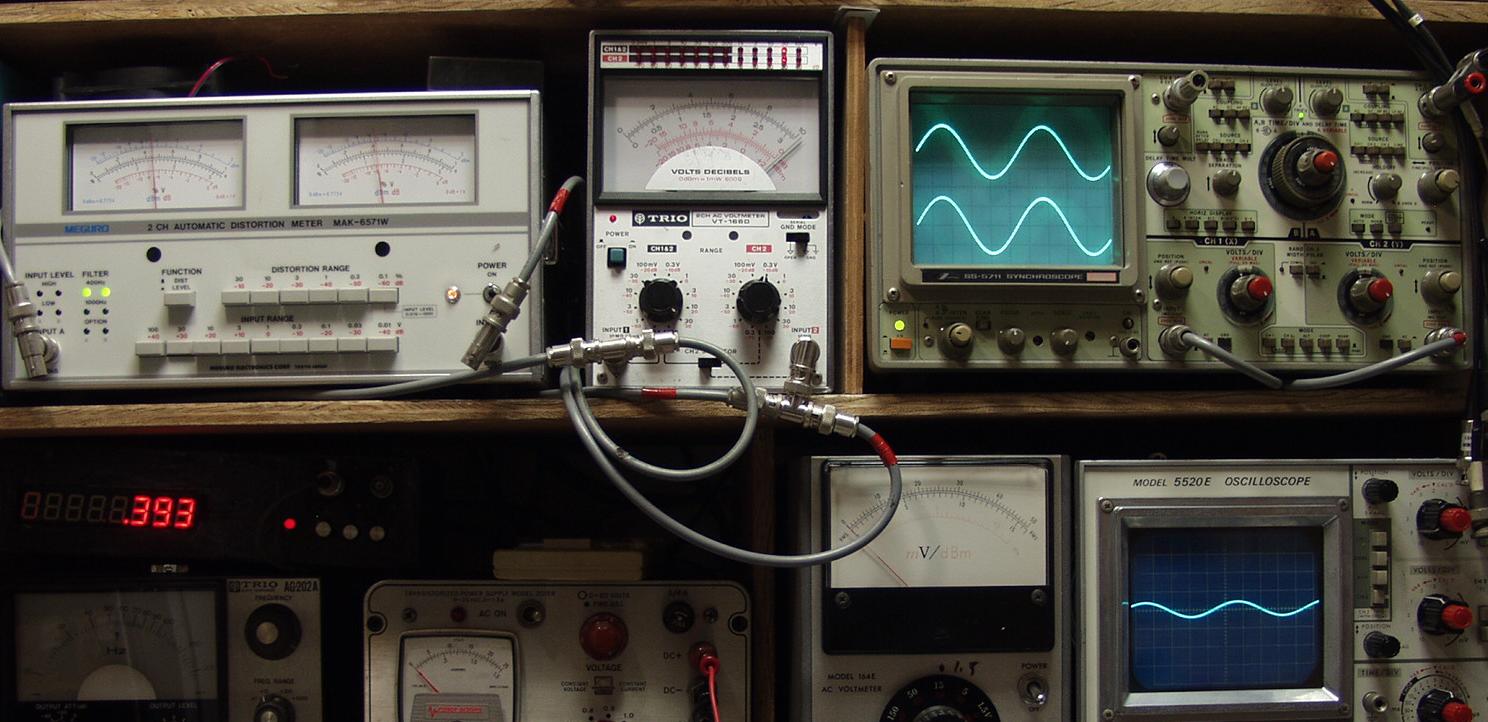

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定

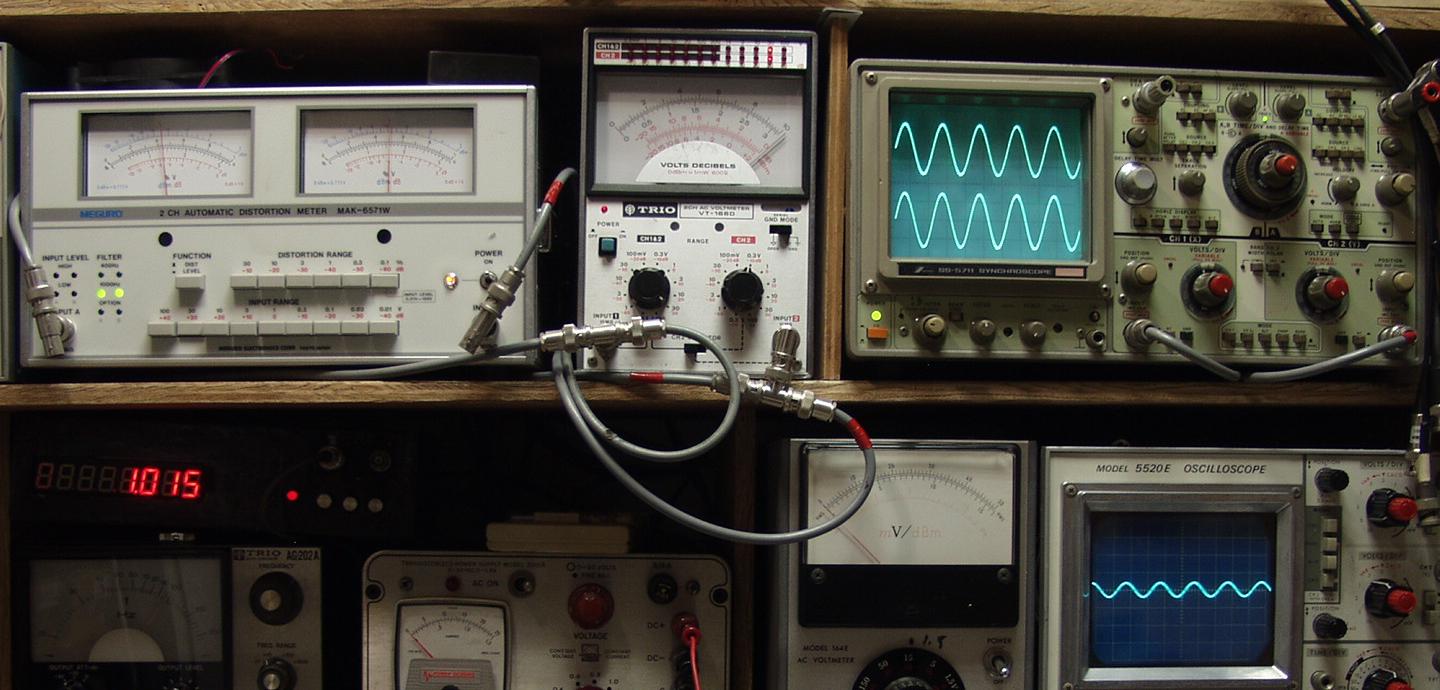

Ｅ−２．　ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０５％　　ＡＵＸ入力　１０００ＨＺ

Ｅ−３．　ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０５　ＡＵＸ入力　４００ＨＺ

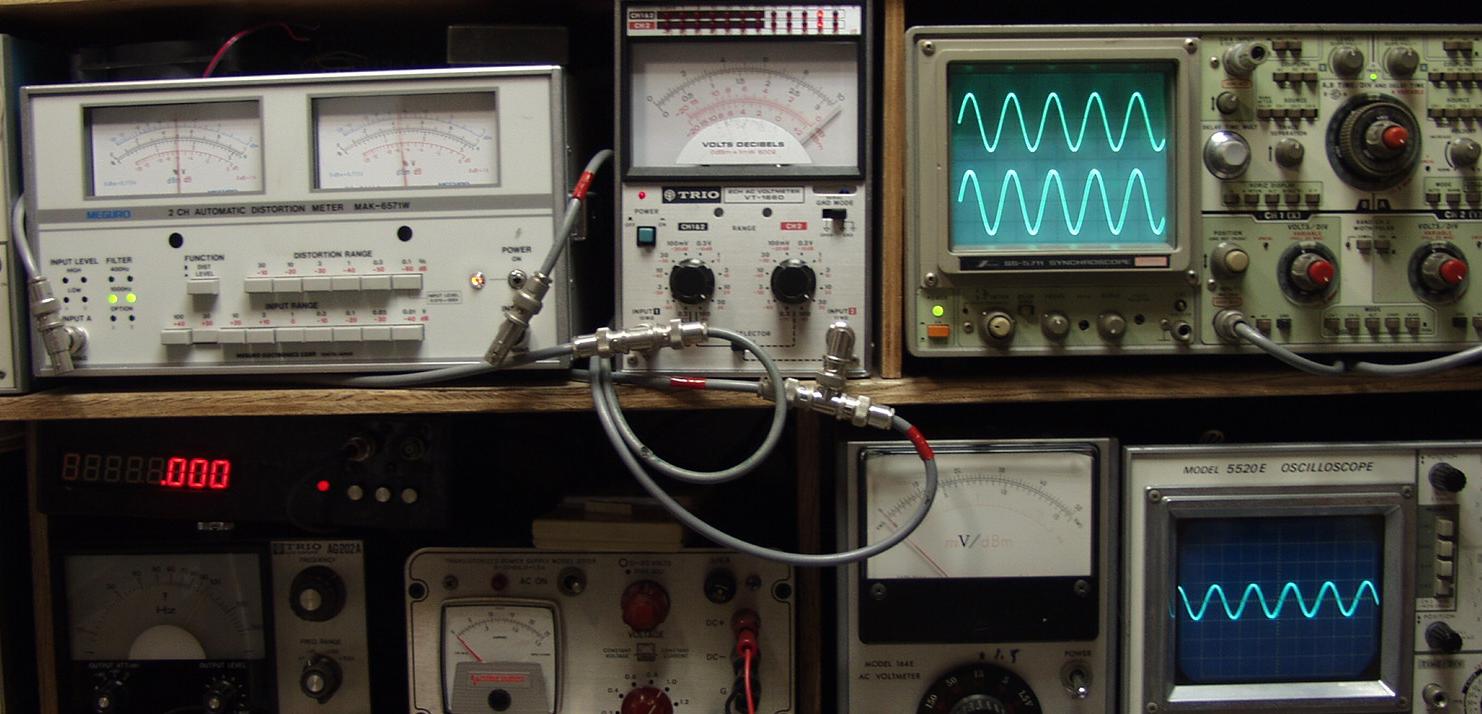

Ｅ−４．　ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０５　ＭＣ入力　１０００ＨＺ

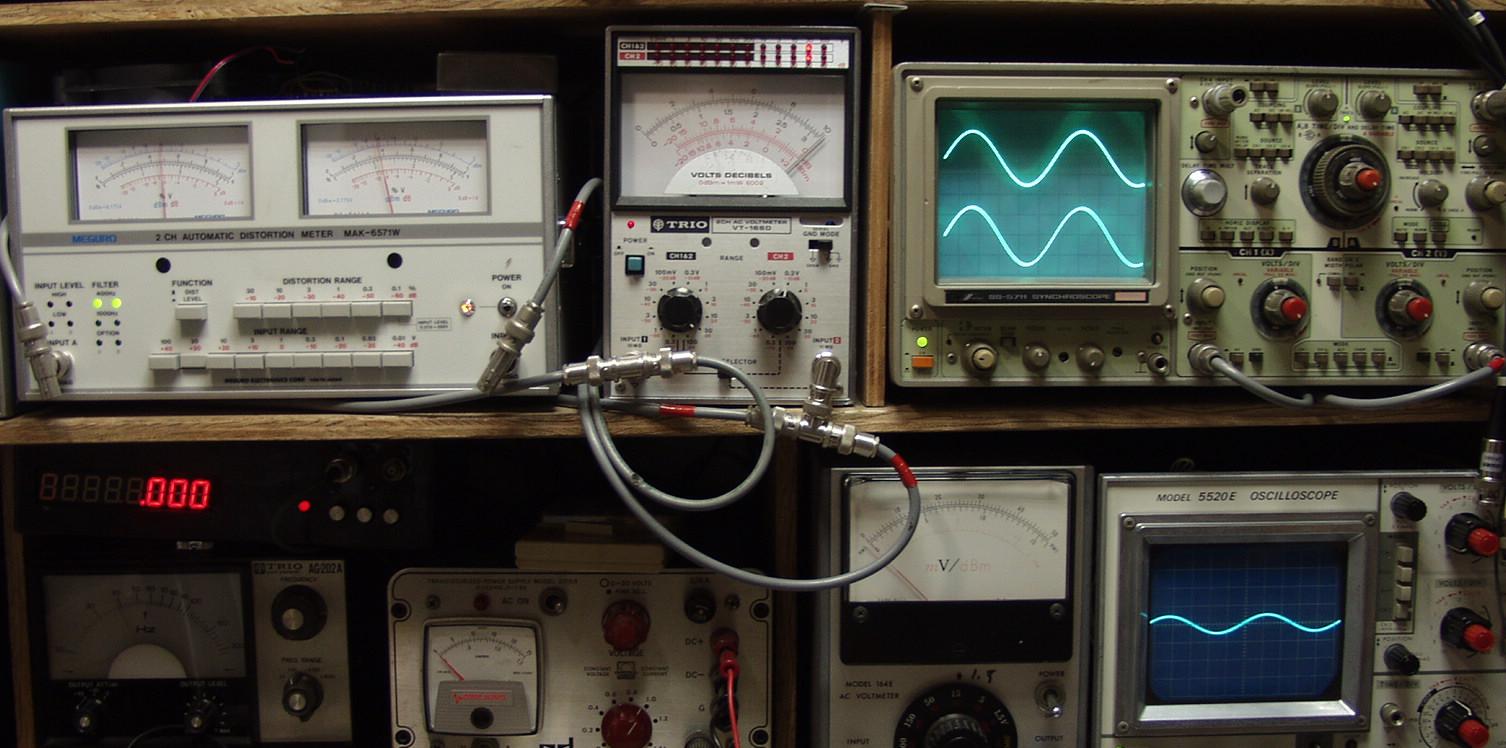

Ｅ−５．　ＳＰ出力電圧３２Ｖ＝１２８Ｗ　歪み率＝０．０５　ＭＣ入力　４００ＨＺ

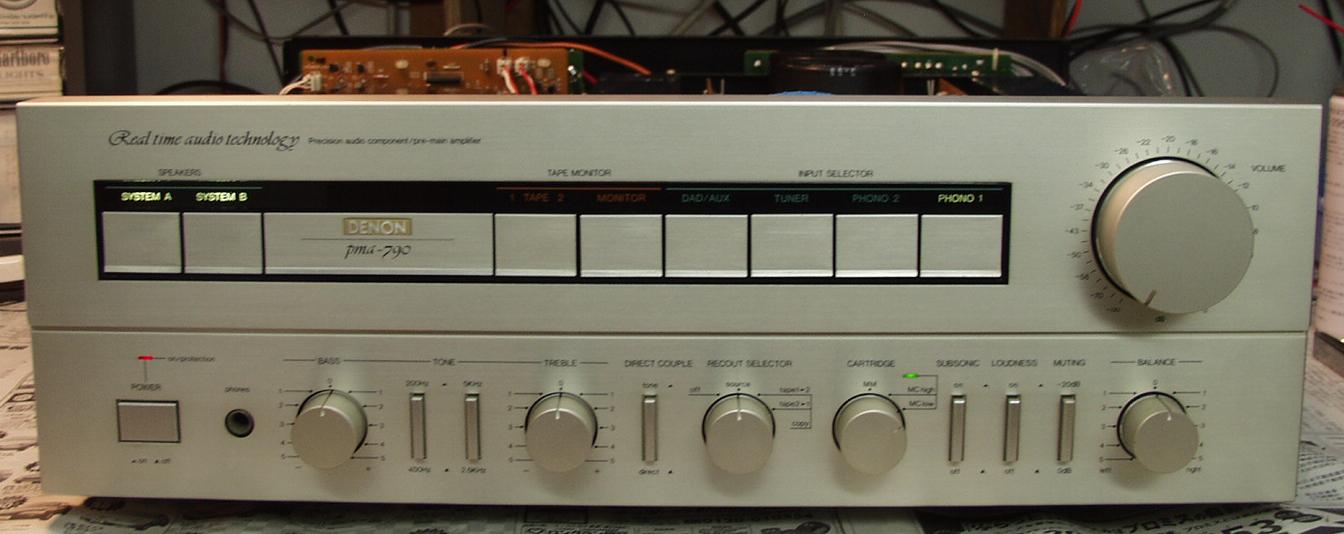

Ｅ−６．　前から見たところ

Ｅ−７．　定格実働試験引き続き、２４時間エージングで完成
