ＨＭＡ−９５００ｍｋ�U．　電源トランス修理記録

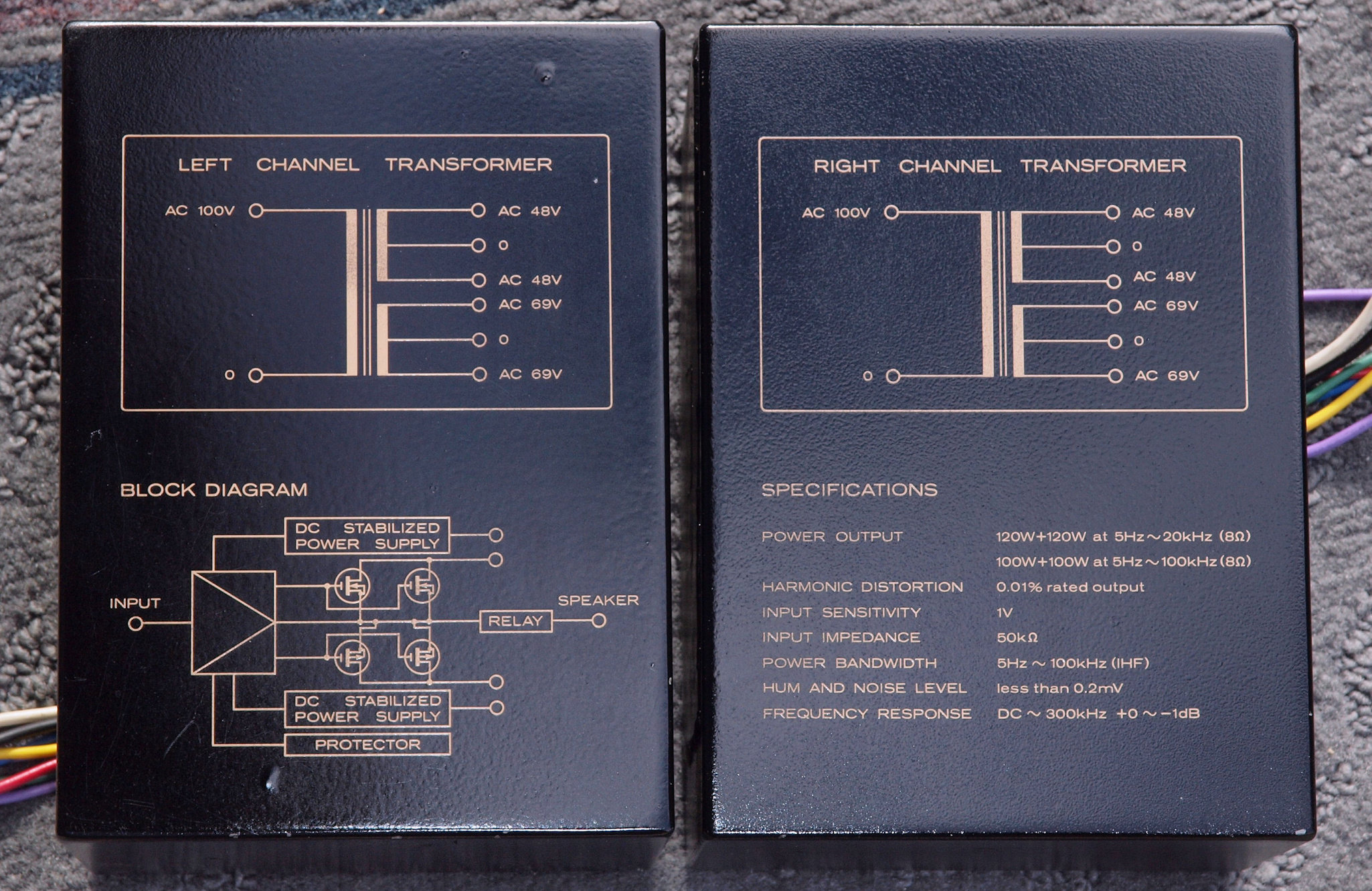

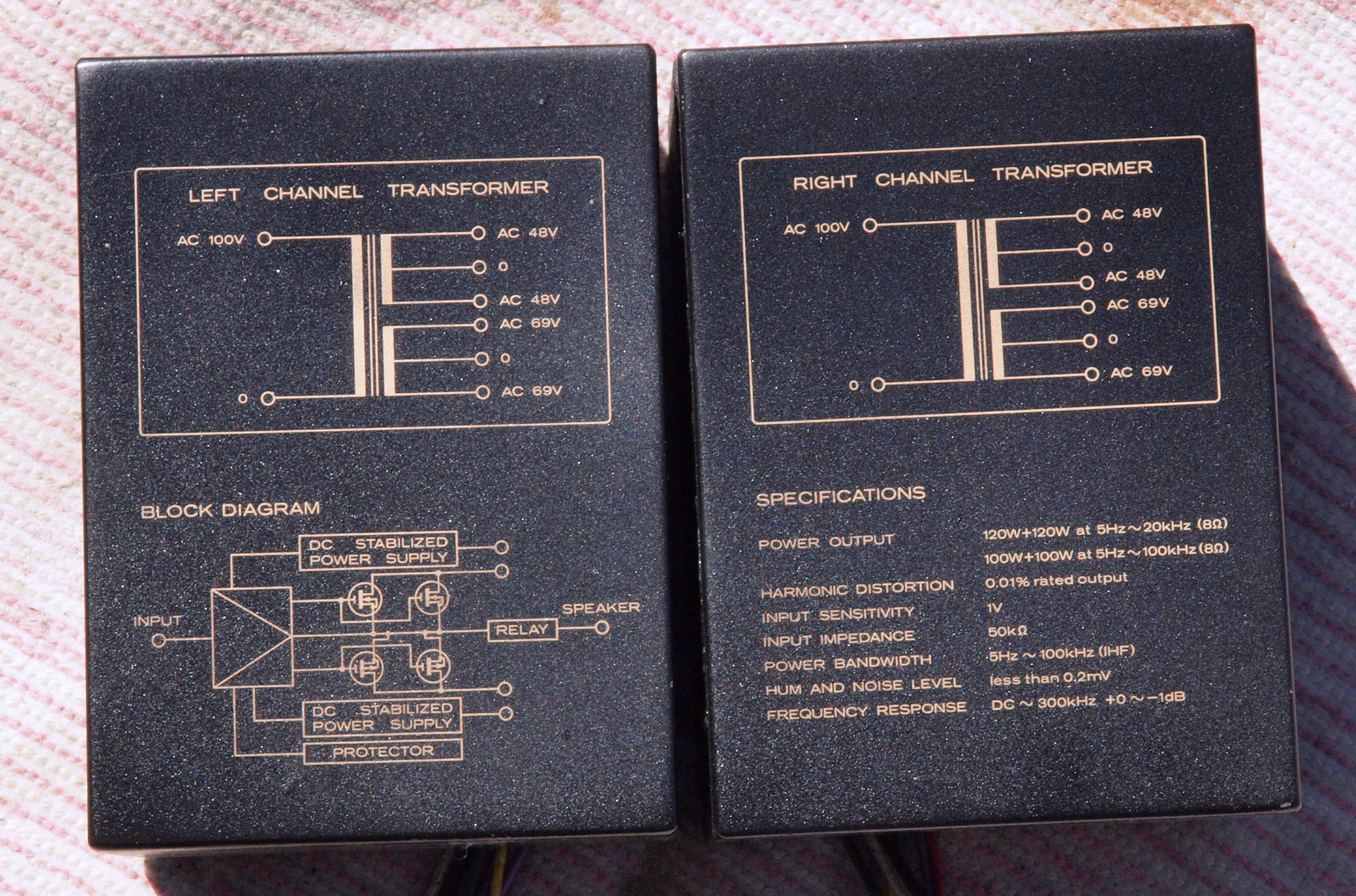

Ａ．　右側電源トランス焼損（断線）　その他の修理はこちら 　　　　右側電源トランス修理 　　　　トランス修理費は修理費に込み Ｂ．　両側電源トランスのうなり音が大きい　その他の修理はこちら 　　　　電源投入後1.5時間〜3時間位の経つとトランスがビーンとうなり出す。　スピーカーから出てくる音自体は正常。 　　　　修理費は４．５万円（２２年８月両トランスのみ修理） 　　　　電源トランス修理 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

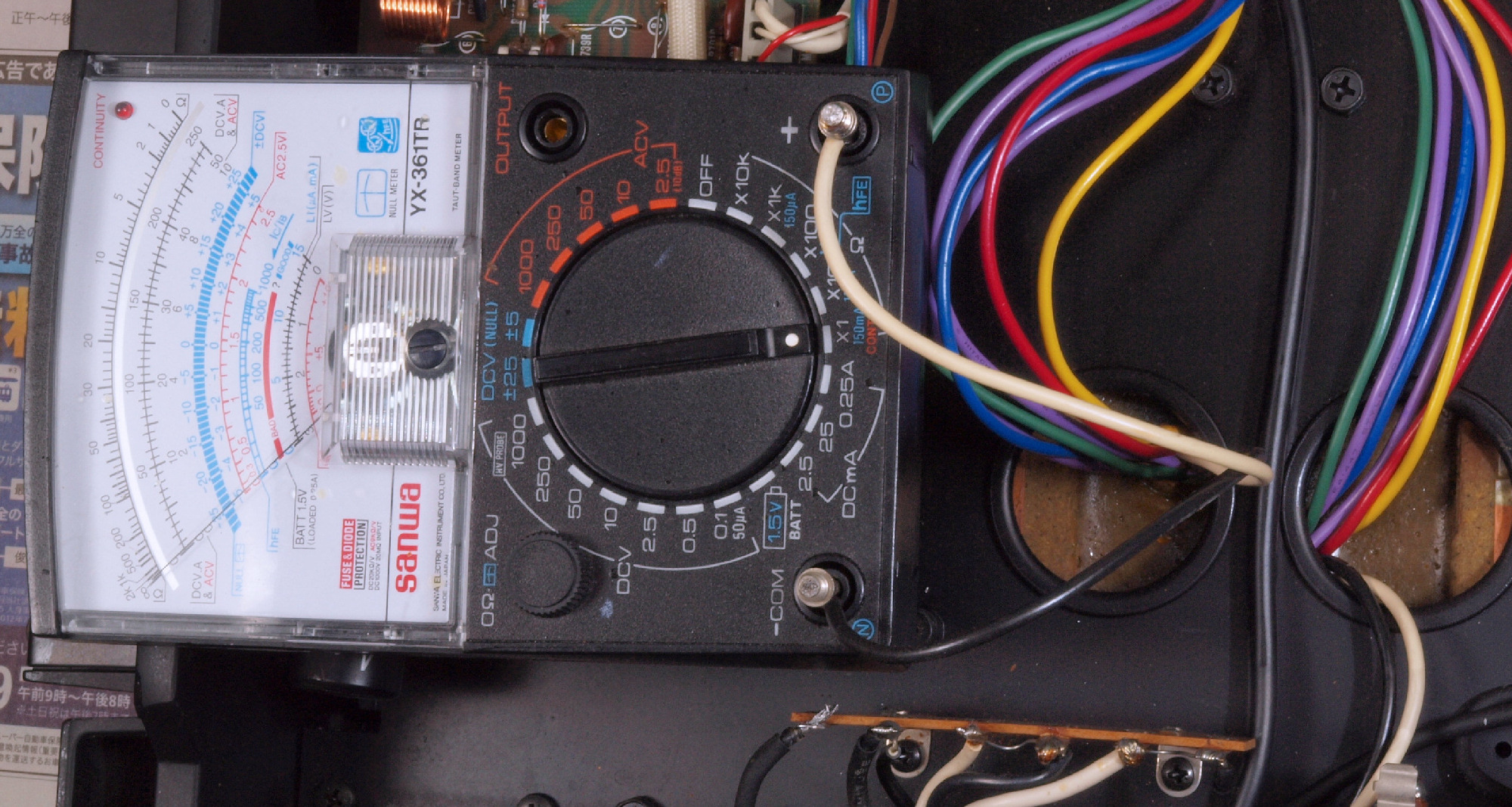

Ａ２０．　右側電源トランス修理 Ａ１１．　点検中　右側電源トランスの１００Vの１次巻き線断線

Ａ１２．　点検中　右側電源トランス　詰め物にひびの後がある 　　　　　　　　　　この詰め物は非常に堅くコンクリート・ドリルでないと削れない 　　　　　　　　　　保管場所の湿度が高い？

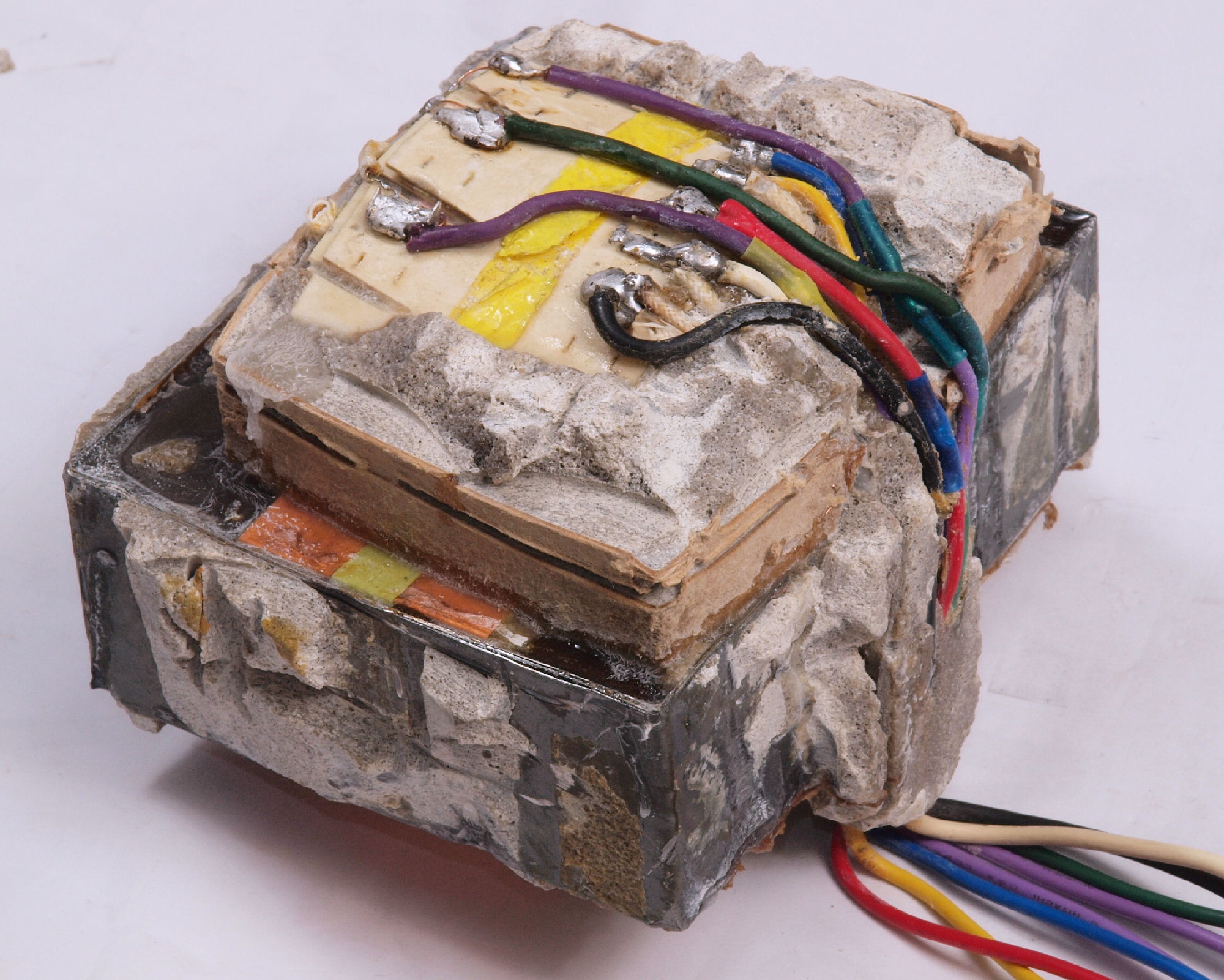

Ａ２１．　ジャンクのＨＭＡ９５００を入手したので、修理に挑戦しました。１０個くらい有れば鉄工所に持ち込み修理したのですが、 　　　　　　試みに、ハンド工具で行ったので、ダイヤ・ビットが飛び、キズがつきました。右側が修理したもの。 注意 　　　　このトランスの詰め物は自己凝固タイプの物で、熱伝導を良くするため砂鉄等の物質が混ぜてある。 　　　　よって、使用する刃物はダイヤモンド・ビットを持つ物でないと削れません。 　　　　ダイヤモンド・ビットは熱に弱いので、休み休み行う、高熱になると、ダイヤモンド・ビットが抜けて飛びます。 　　　　作業時は当然、マスク・メガネ・革靴等を装着する。

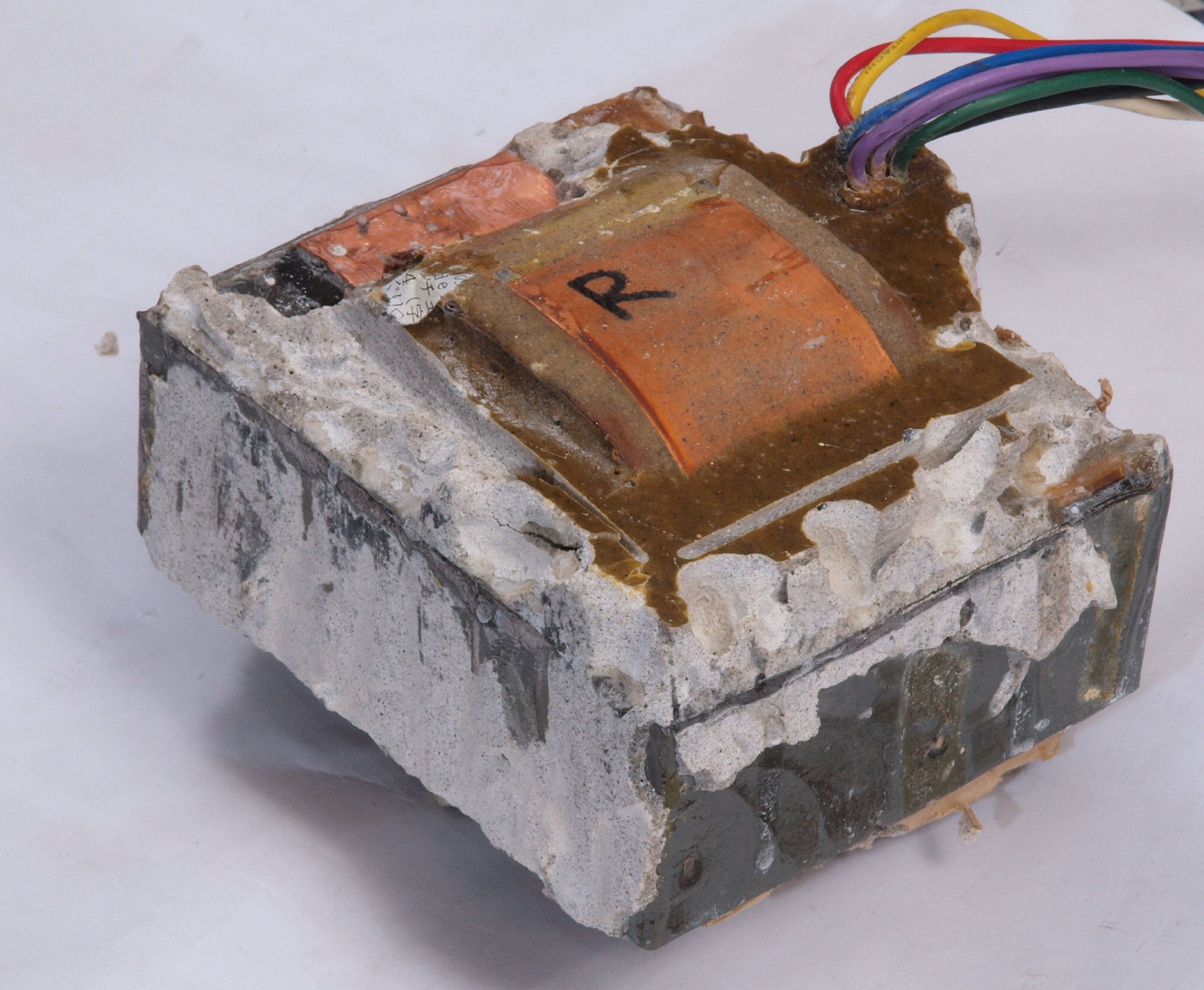

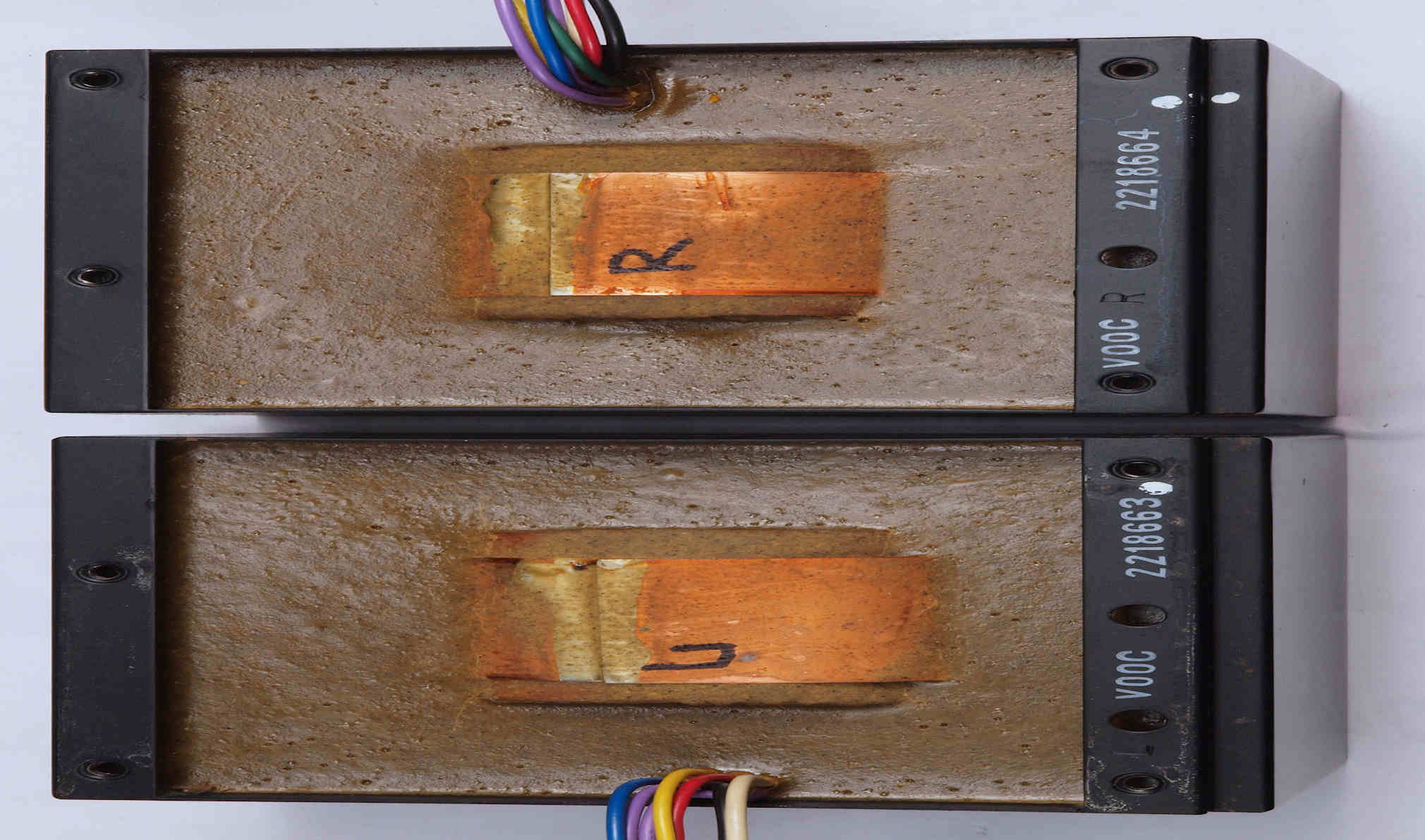

Ａ２２．　取り出した電源トランス、　漏洩磁束を防ぐ「巻鉄心」が緩んでいるので、「Cクランプ」で固定し、接着する。

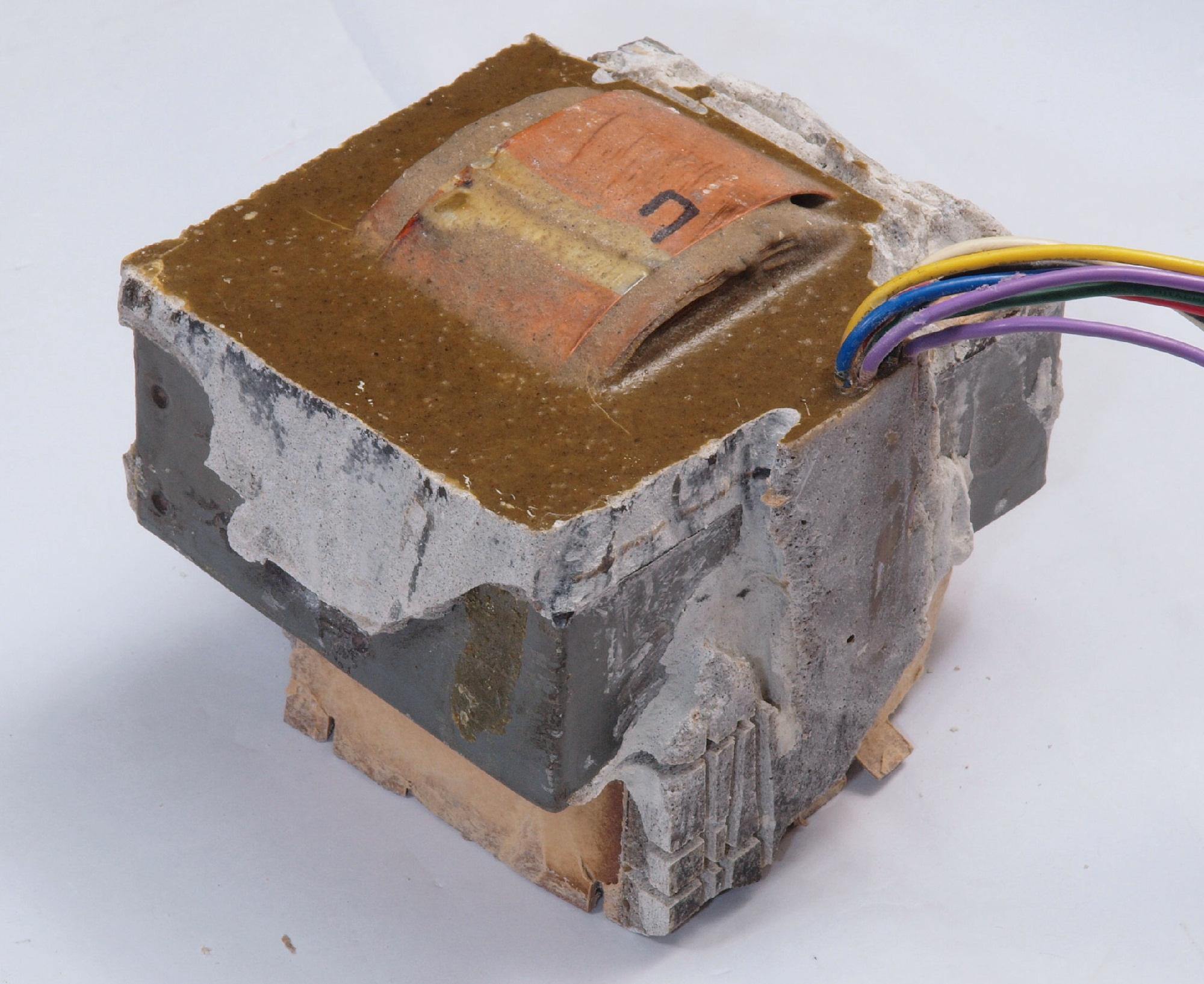

Ａ２３．　取り出した電源トランス、　漏洩磁束を防ぐ「巻鉄心」が緩んでいるので、「Cクランプ」で固定し、接着する。反対側。

Ａ２４．　取り出した電源トランスからの詰め物、　「PCB入り？？」なので、出来るだけ再利用する。

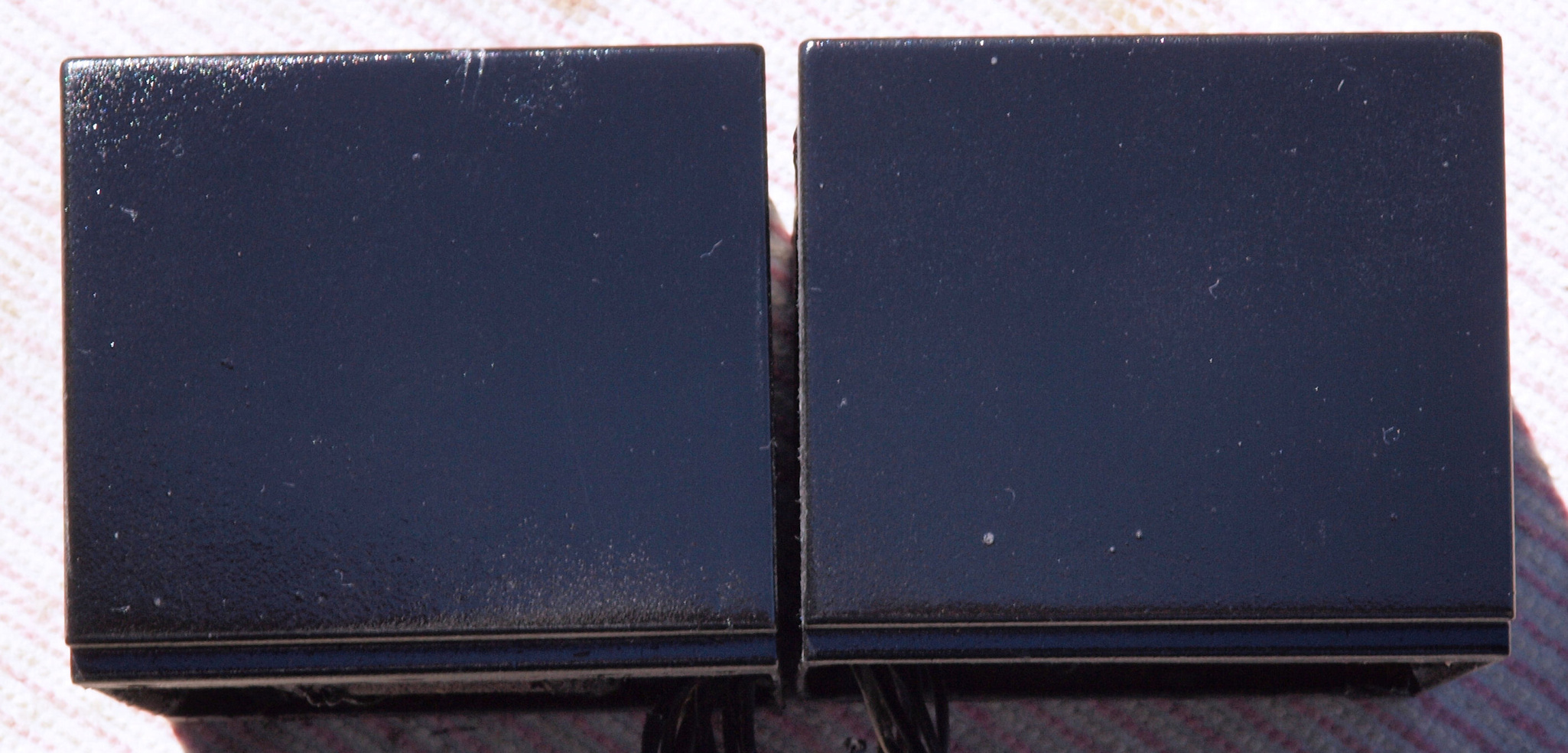

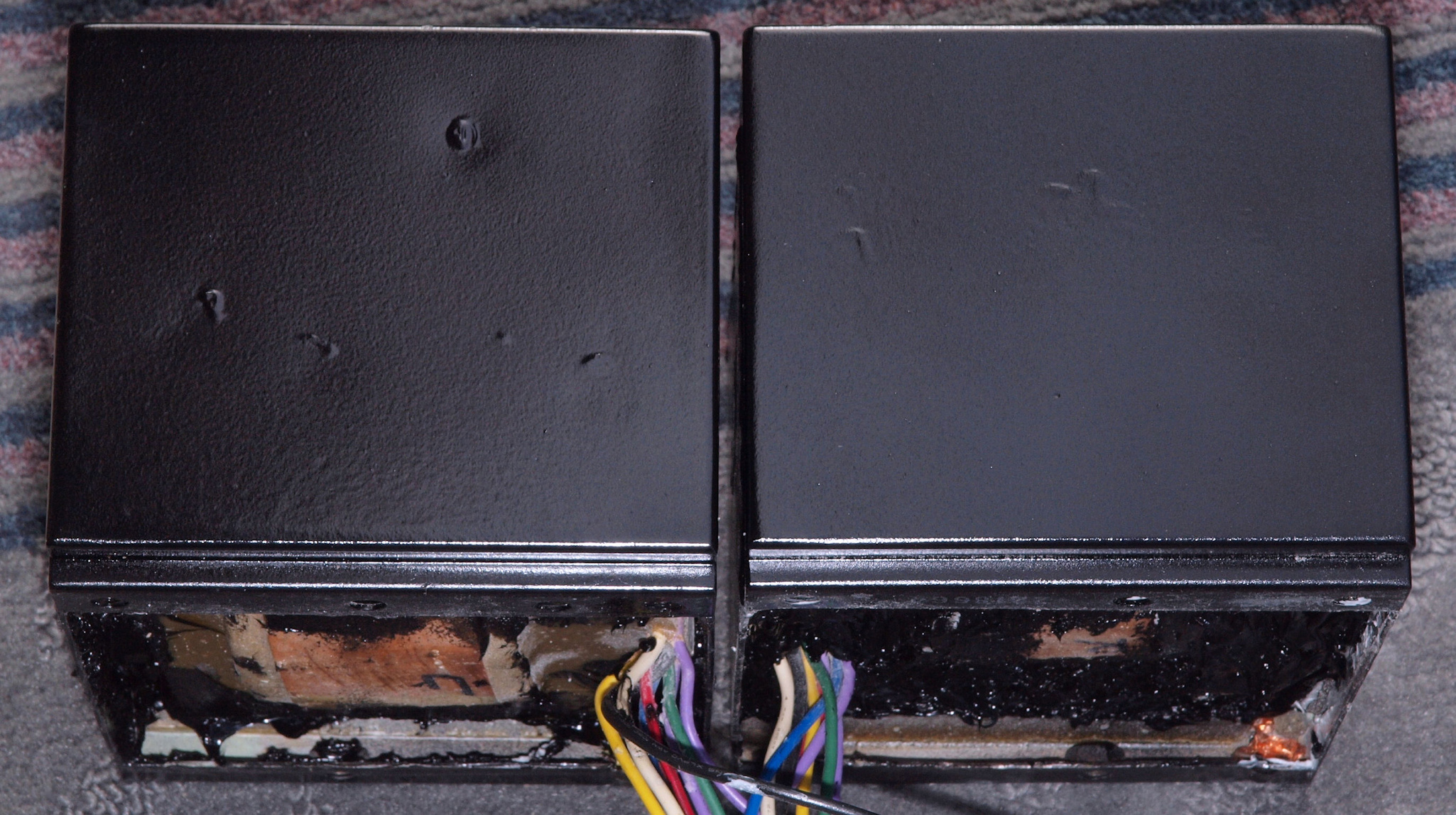

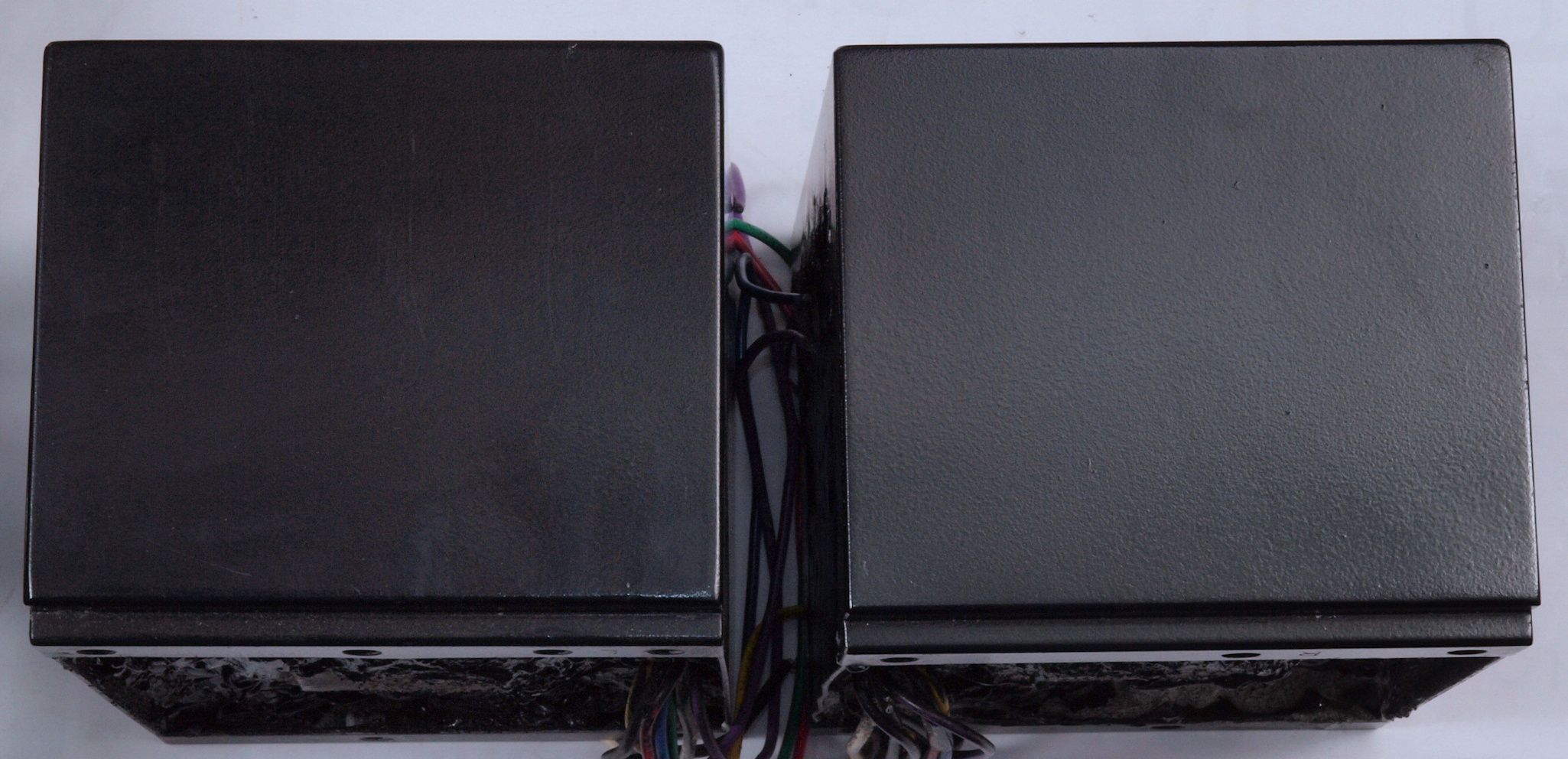

Ａ２５．　上から見る、　右側が修理したもの。ビットが飛びキズが幾つかついた。

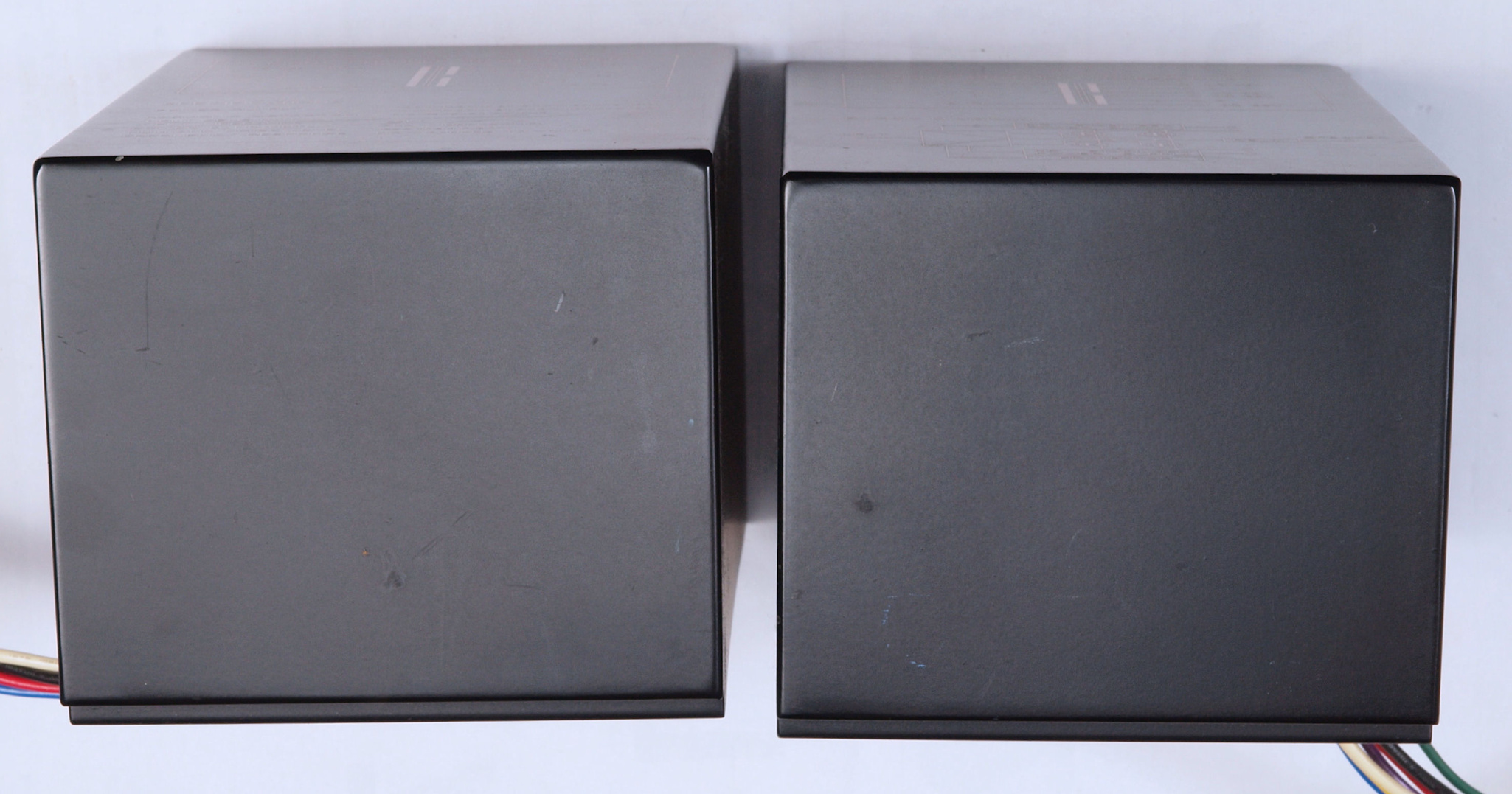

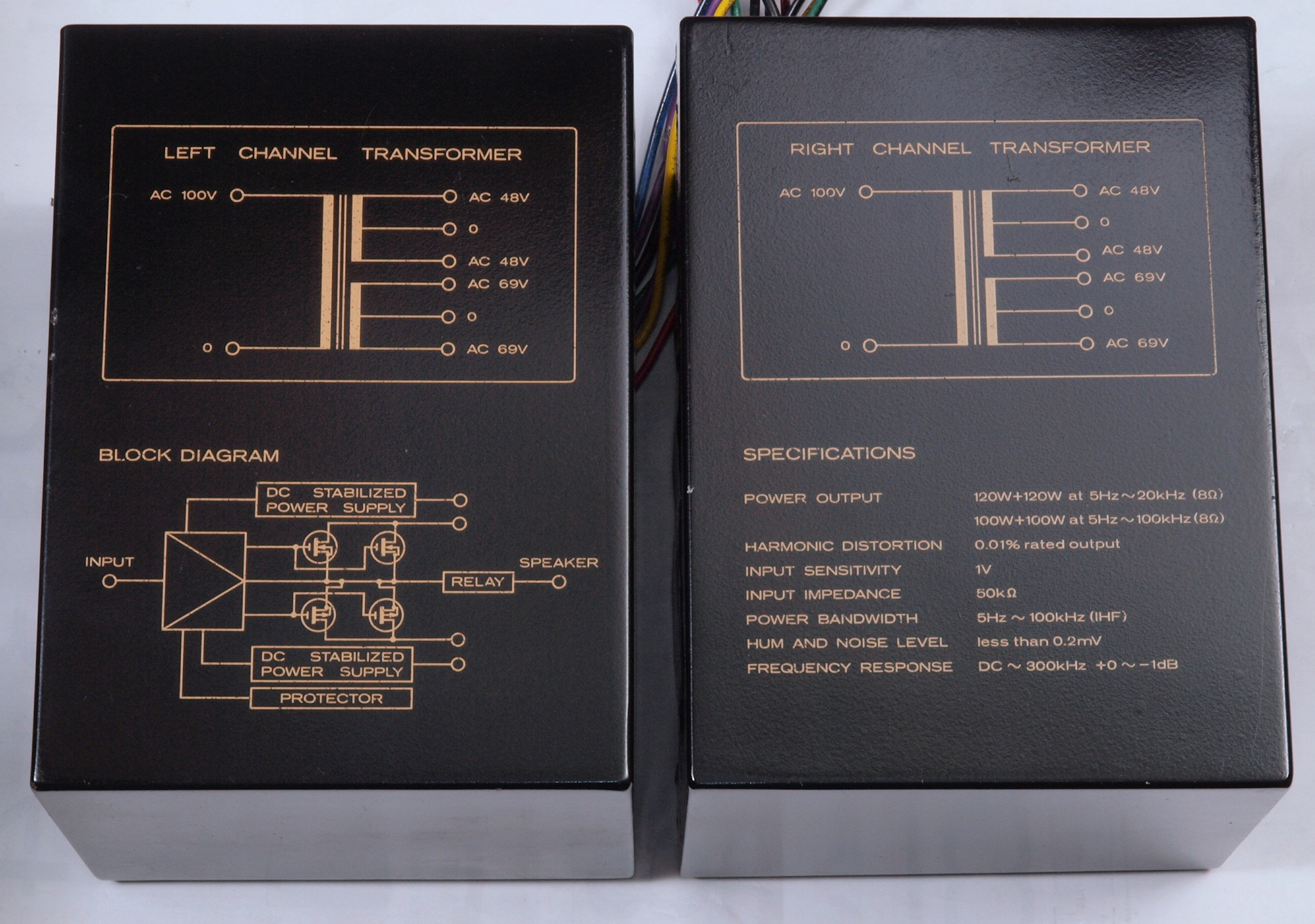

Ａ２６．　前から見る、　右側が修理したもの。

Ｂ１０．　両側電源トランス修理 Ｂ１１．　手持ち２個とで、通電試験しています、 負荷は、２００Ｗ位。 　　　　　 初め（冷えている時）は、修理品の真ん中２個が、静かですが、 暖まると、逆転します。

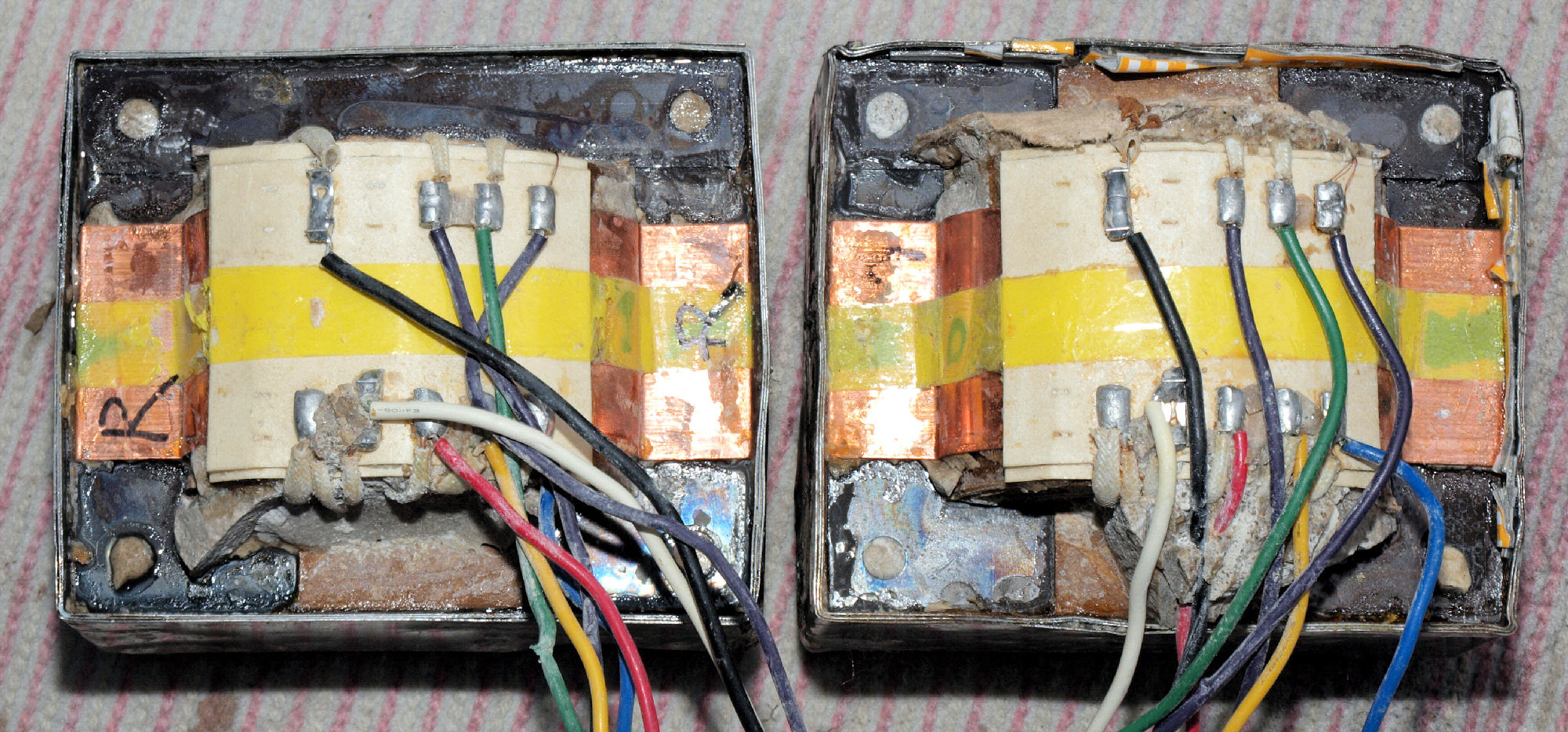

Ｂ２１．　修理中電源トランス、　余りにも音が大きいので、「巻鉄心」を押さえるのでは無く、詰め物をして固定し、さらに、接着した。

Ｂ２２．　修理中電源トランス、　反対側

Ｂ２３．　修理中電源トランス、　シリコンで固定する、無論既存詰め物も多用する。

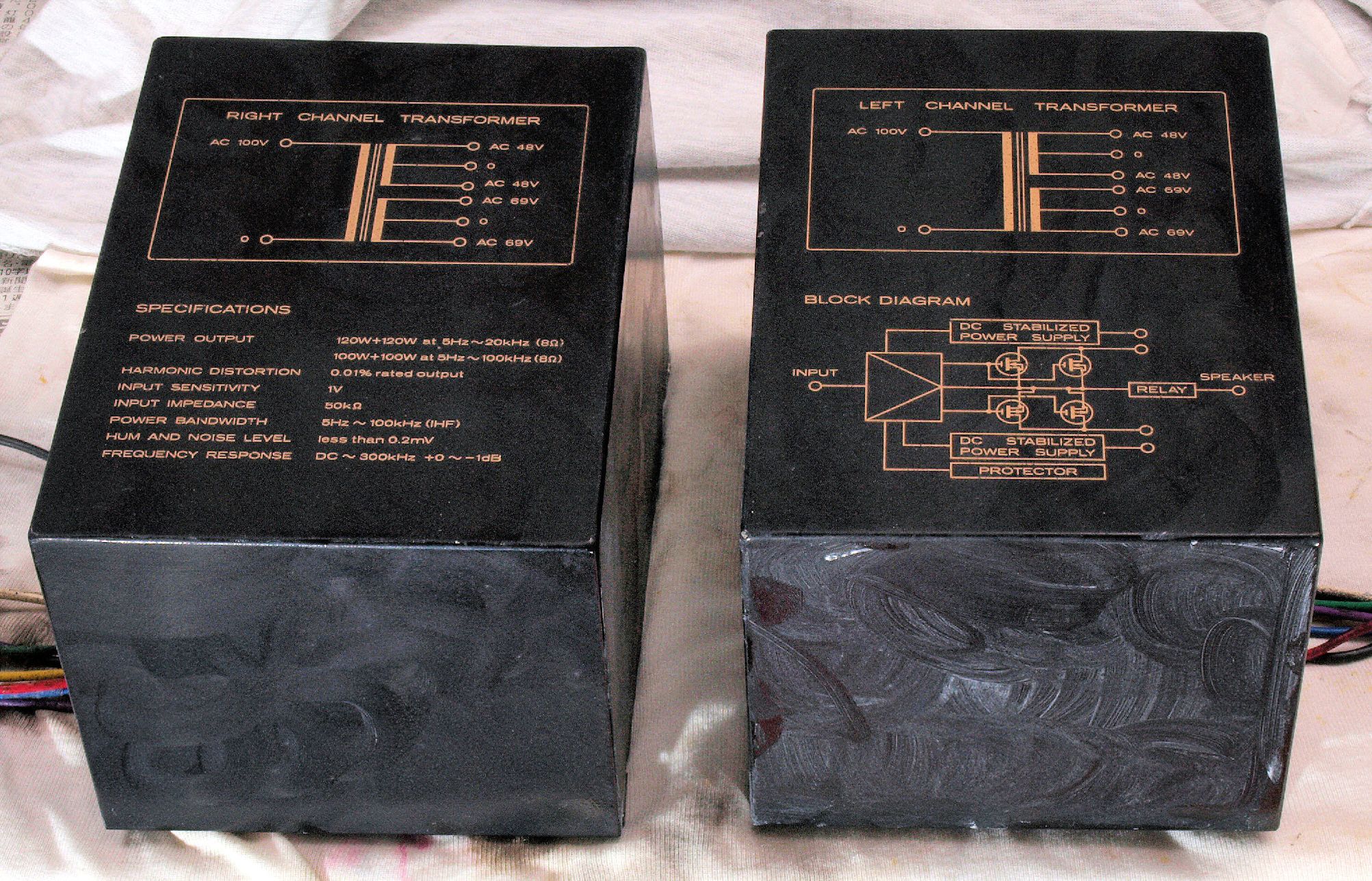

Ｂ２４．　修理中電源トランス、　車用ワックスを掛け完成。

Ｂ３１．　完成、エージング中
