Ｉｎｔｅｇｒａ　Ａ−８２０ＲＳ　修理記録

平成１９年６月２日持込　　　平成２２年１０月２３日返却

Ａ．　修理前の状況 ＭＭ／ＭＣ切り替えＳＷ動作しない ＡＥ．　仮修理での測定 Ｂ．　原因 経年変化によるＳＷ破損 Ｃ．　修理状況 前段ＴＲ（トランジスター）交換 初段ＦＥＴ交換 ＲＬバイアス半固定ＶＲ交換 電解コンデンサー交換（ミューズ使用） 電源ＳＷ修理＋リレー投入 Ｄ．　使用部品 前段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　個 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　個 ＲＬバイアス半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　個 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　個 Ｅ．　調整・測定 Ｆ．　修理費　　　８０，０００円　　　　＜＜オーバーホール修理＞＞　平成２２年１０月２３日ユザー都合により返却

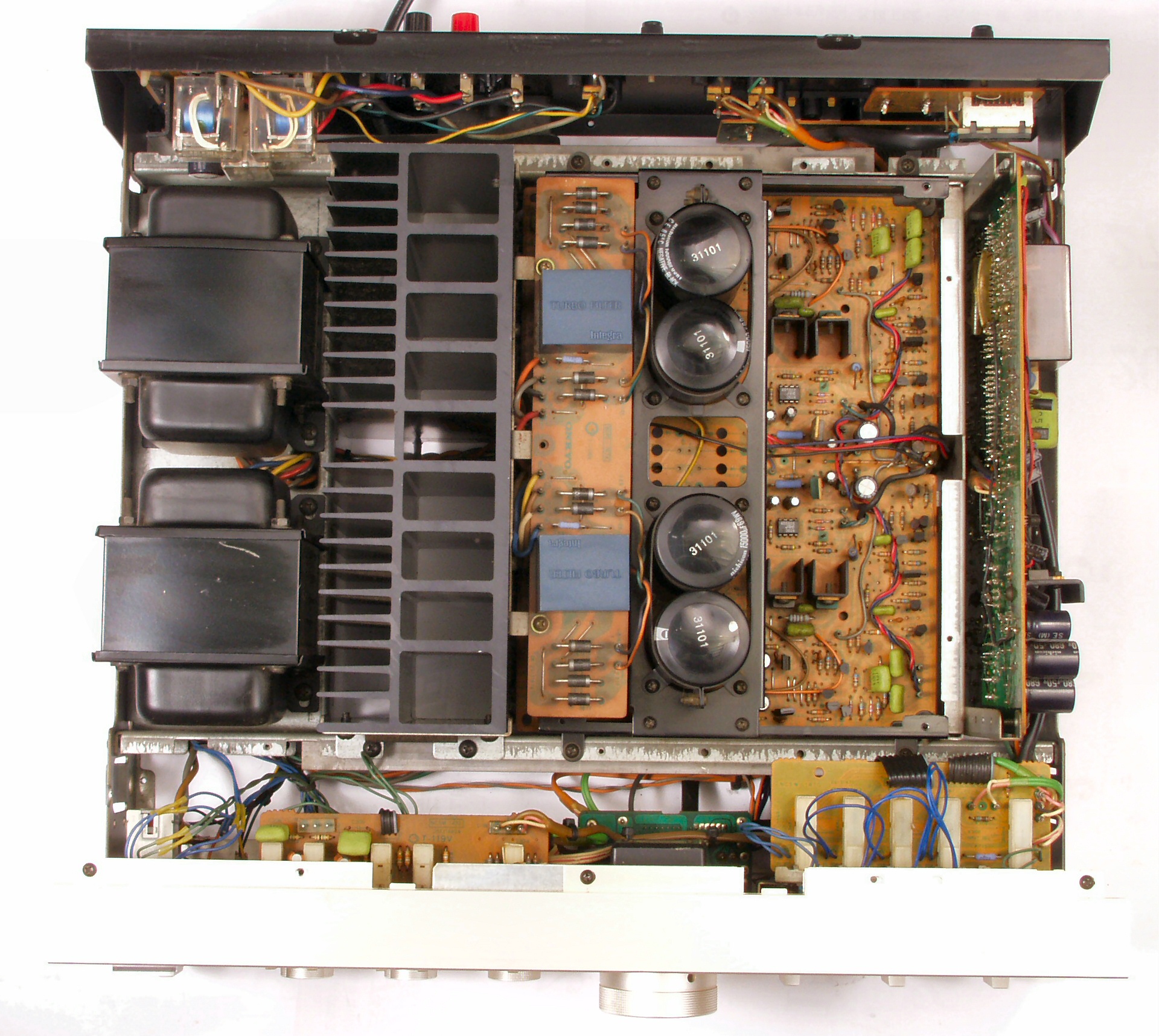

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　清掃後上から見る

Ａ−１Ｂ．　点検中　頭のビニールが膨らんだ電解コンデンサー

Ａ−２．　点検中　清掃後下から見る

Ａ−３．　点検中　下蓋の埃

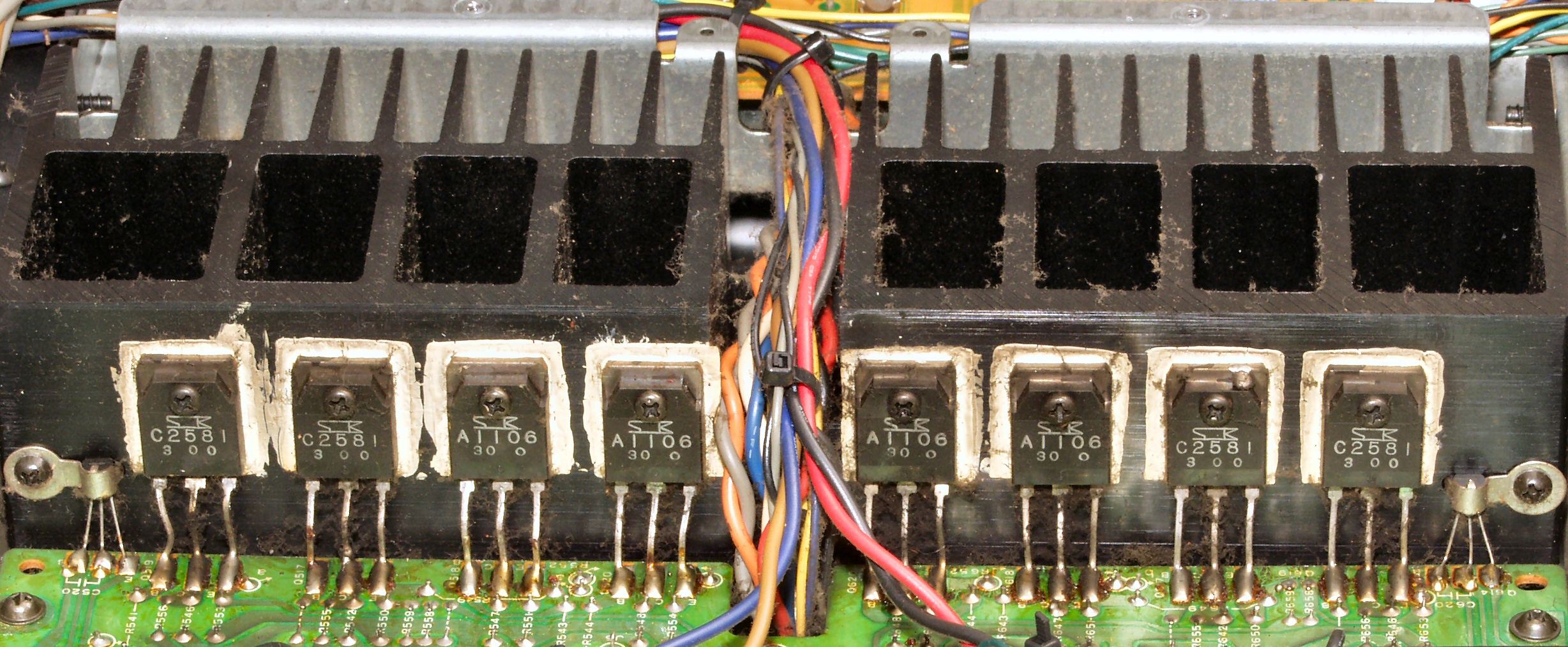

Ａ−４．　点検中　終段ＴＲ（トランジスター）付近の埃

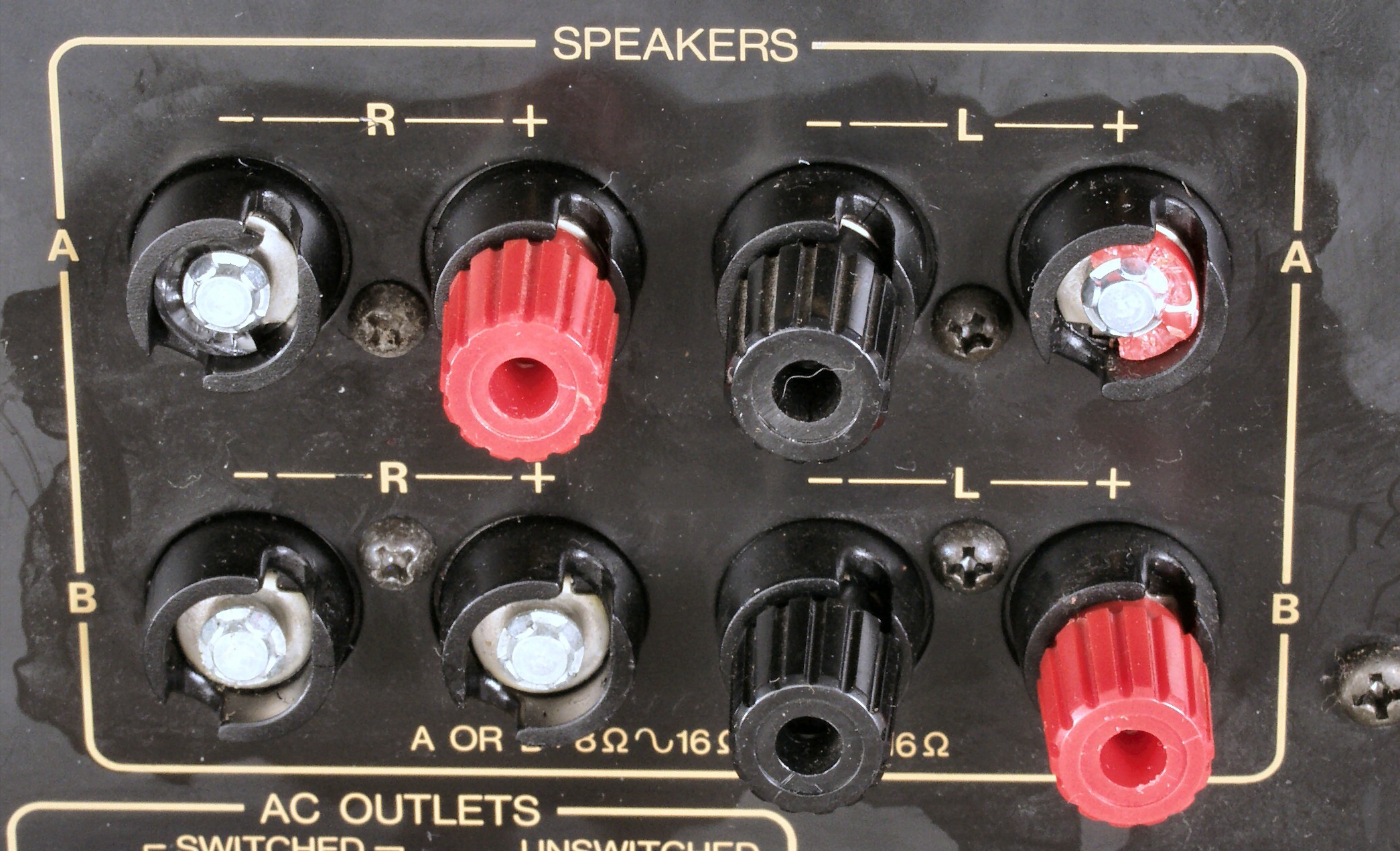

Ａ−５Ａ．　点検中　ＳＰ接続端子

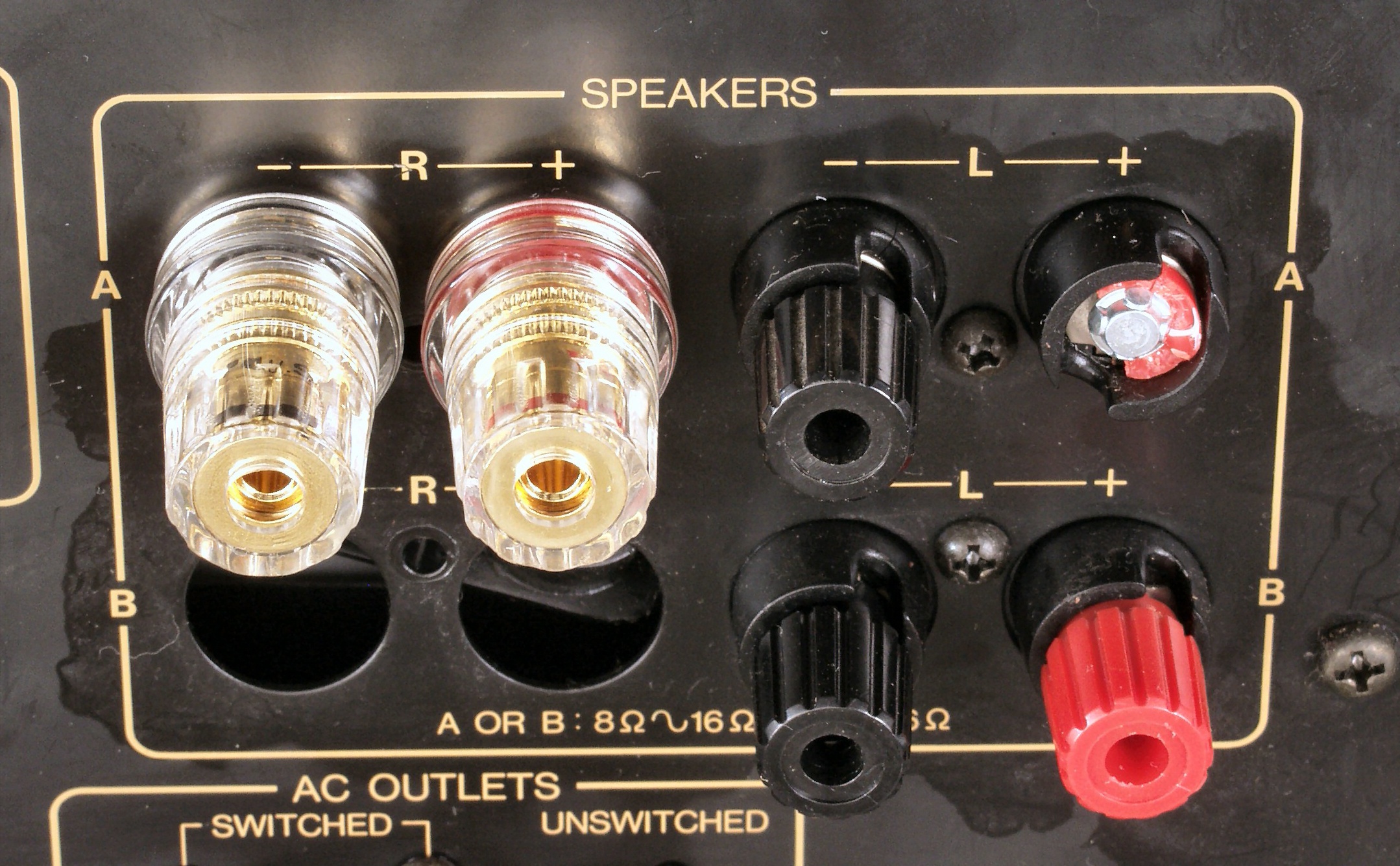

Ａ−５Ｂ．　点検中　ＳＰ接続端子　穴が大きく取り付けには当て板の製作が必要

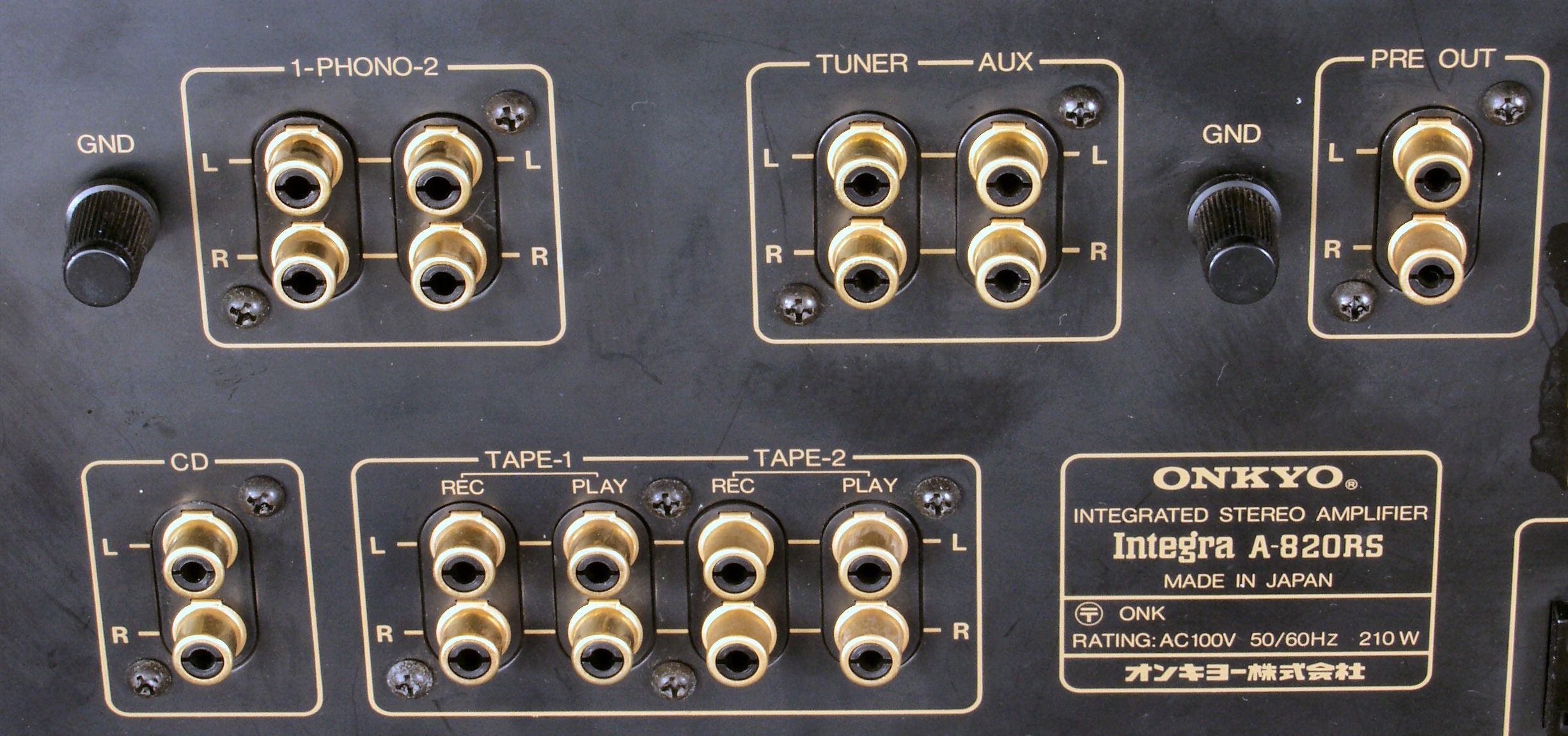

Ａ−６．　点検中　ＲＣＡ端子

ＡＥ．　仮修理での測定 ＡＥ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

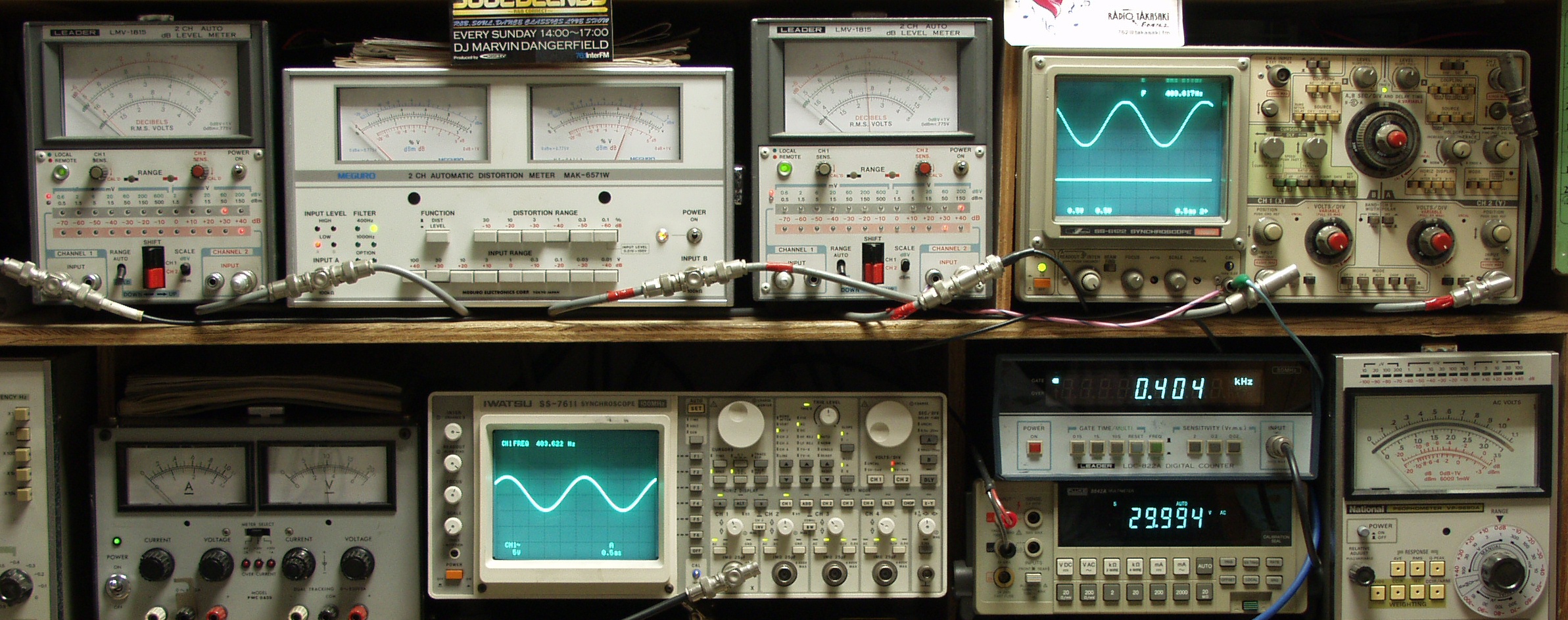

ＡＥ−２Ａ．　Ｒ側ＳＰ出力３０Ｖ＝１１２Ｗ　歪率＝０．７％　ＡＵＸ入力　４００ＨＺ

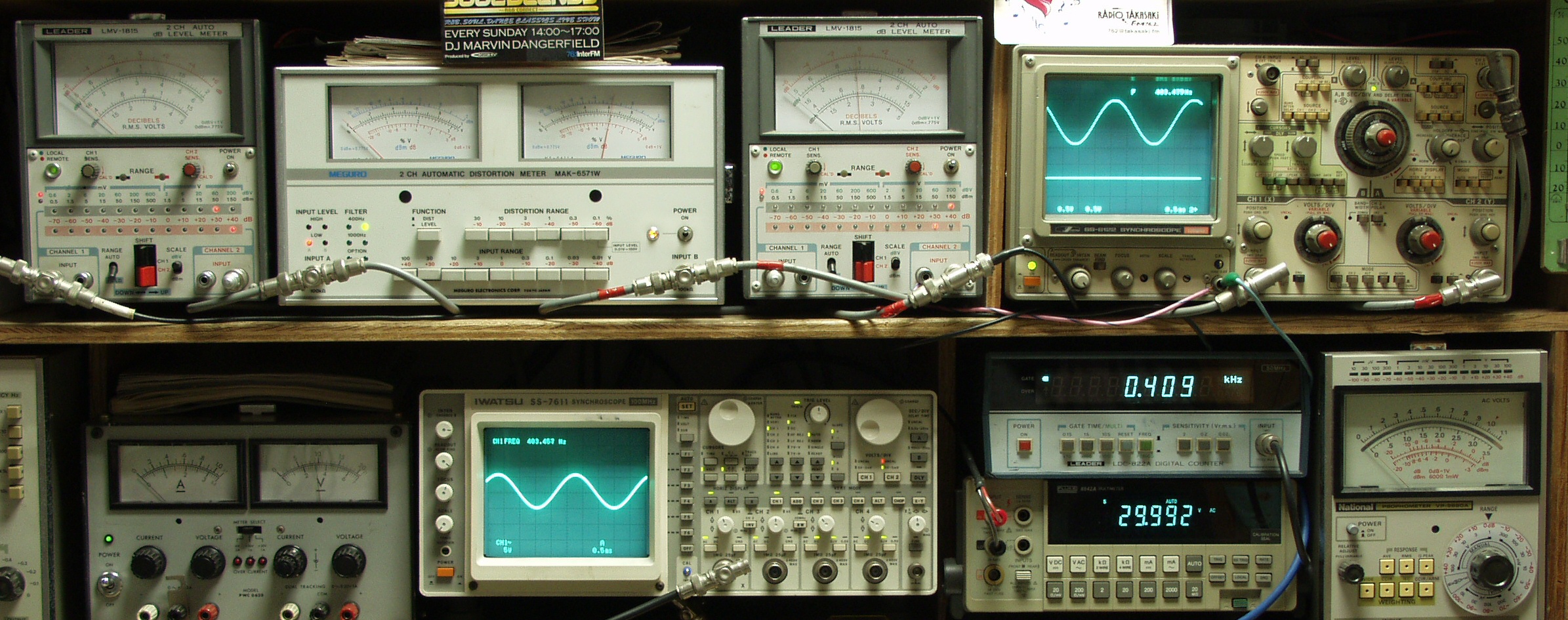

ＡＥ−２Ｂ．　Ｌ側ＳＰ出力３０Ｖ＝１１２Ｗ　歪率＝０．５％　ＡＵＸ入力　４００ＨＺ

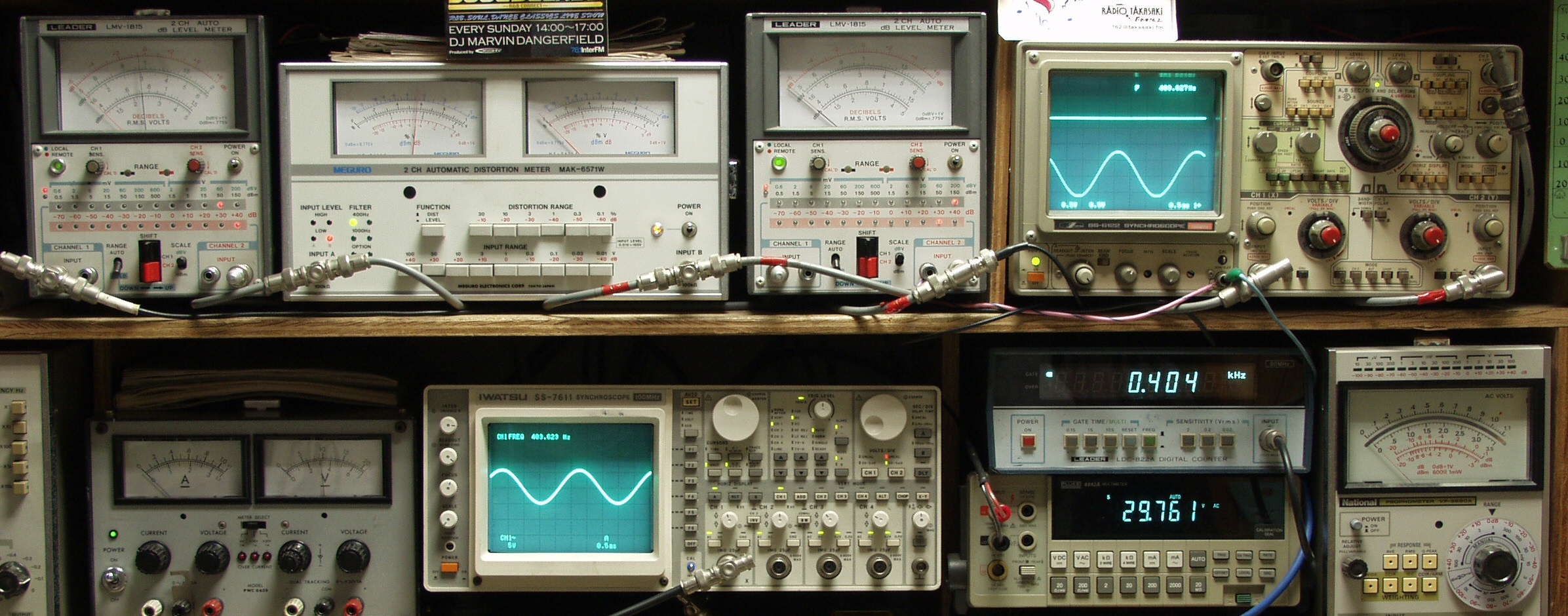

ＡＥ−３Ａ．　Ｒ側ＳＰ出力３０Ｖ＝１１２Ｗ　歪率＝０．７％　ＭＭ入力　４００ＨＺ

ＡＥ−３Ｂ．　Ｌ側ＳＰ出力３０Ｖ＝１１２Ｗ　歪率＝０．５％　ＭＭ入力　４００ＨＺ
