| Ａｕｒｅｘ ＳＹ－λ８８Ⅱ． ２台目修理記録 |
| 平成１４年６月２３日到着 平成１４年７月２０日完成 |
| 注意 このＡＭＰには、出力回路にプロテクトが有りません。 よって、出力にはＤＣ漏れの危険が有ります。 メインＡＭＰと「ＤＣ入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」 ＜＜詳しくはこちら参照＞＞ ＜＜詳しくはこちら参照２＞＞ |
|

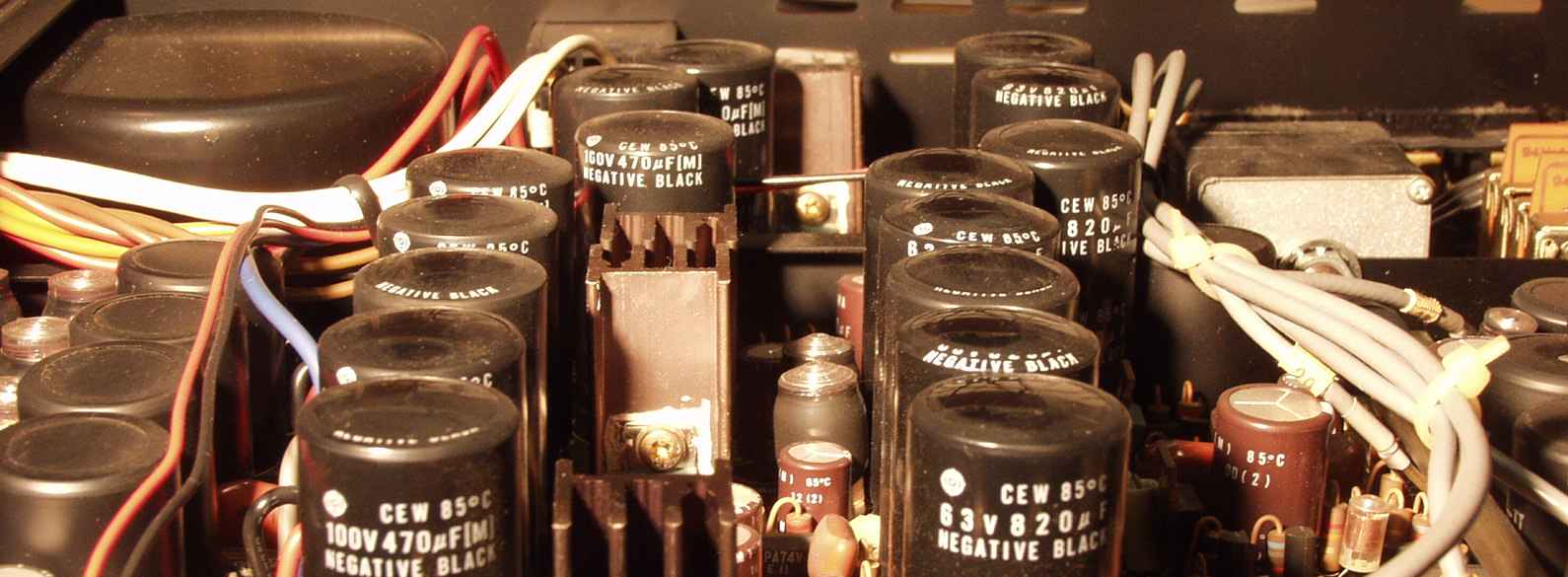

| １． 熱の為、頭の膨らんだ電解コンデンサー |
 |

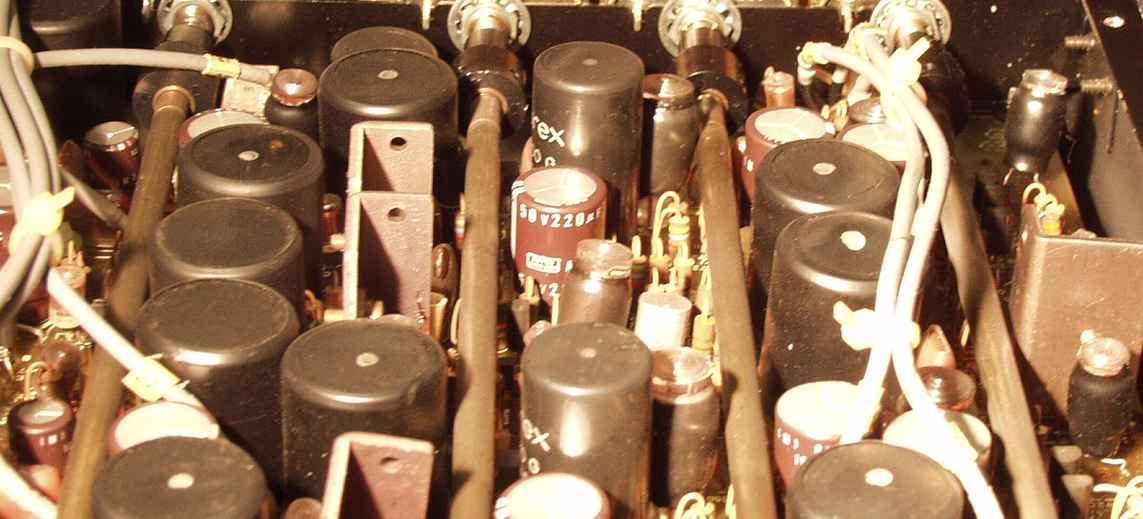

| ２． 熱の為、頭の膨らんだλコンデンサー |
 |
| ３． 熱のため色の変化した基板 |
 |

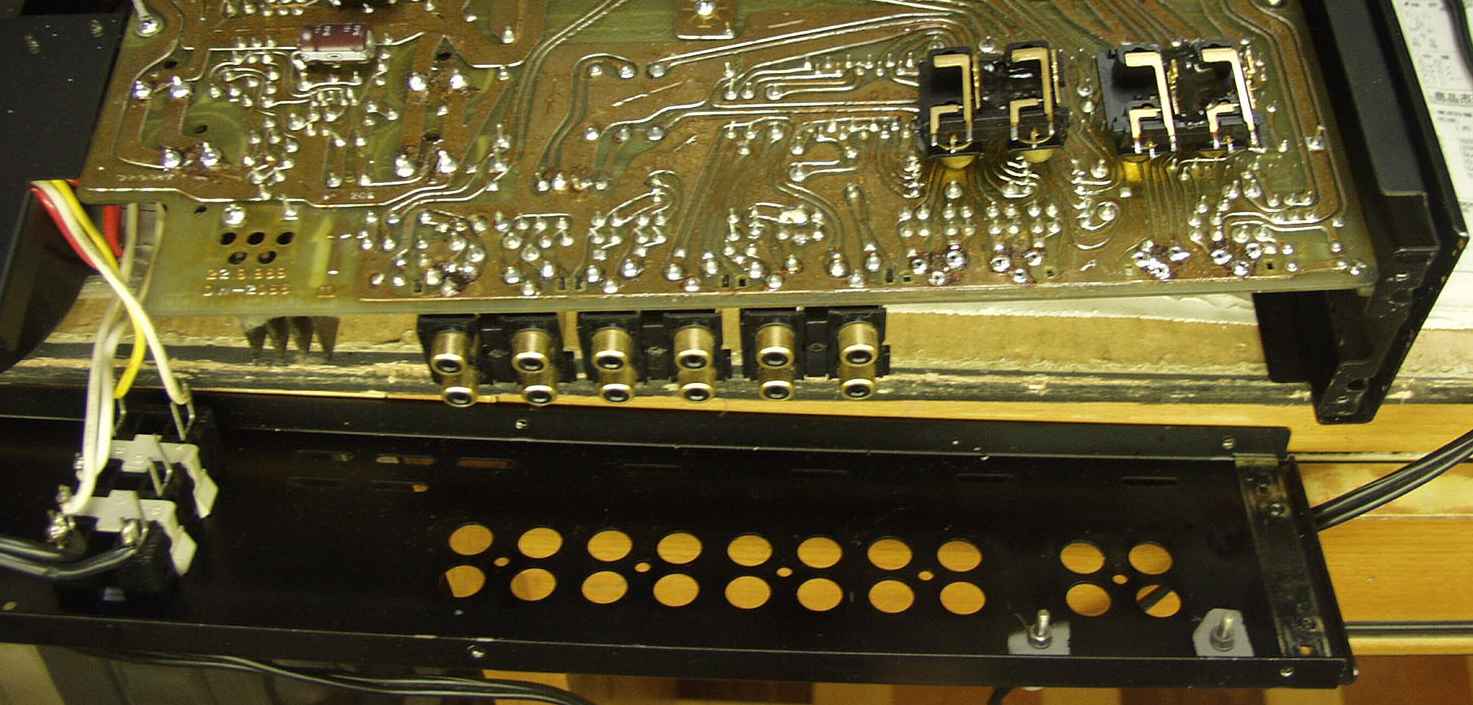

| ４． 入力ＲＣＡ端子の修理、半田補正 |
 |

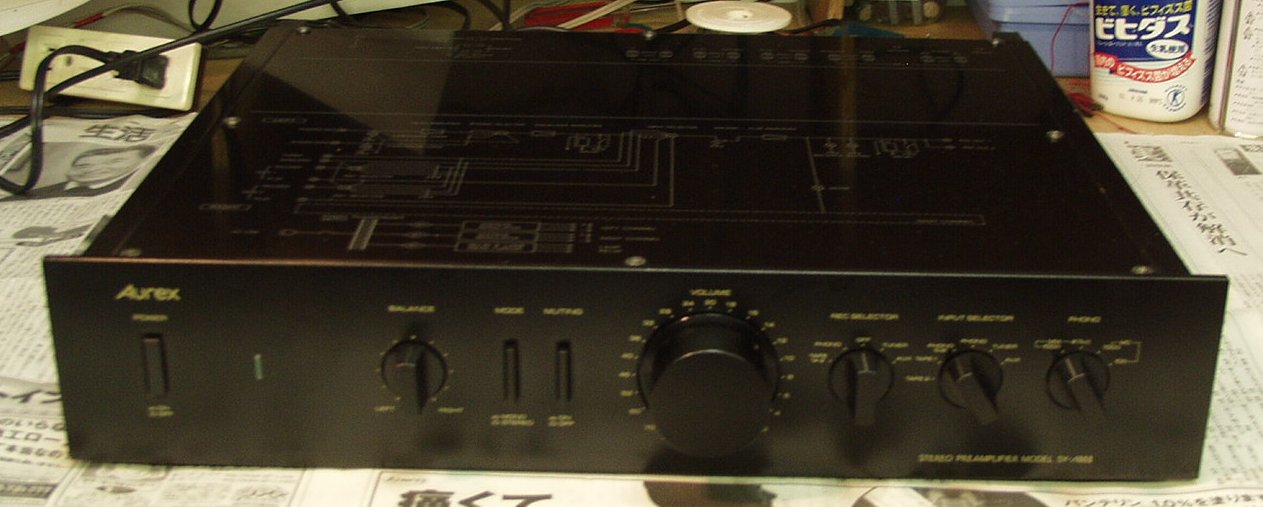

| ５． 全面パネルを外す、ランプ取り付け |
 |

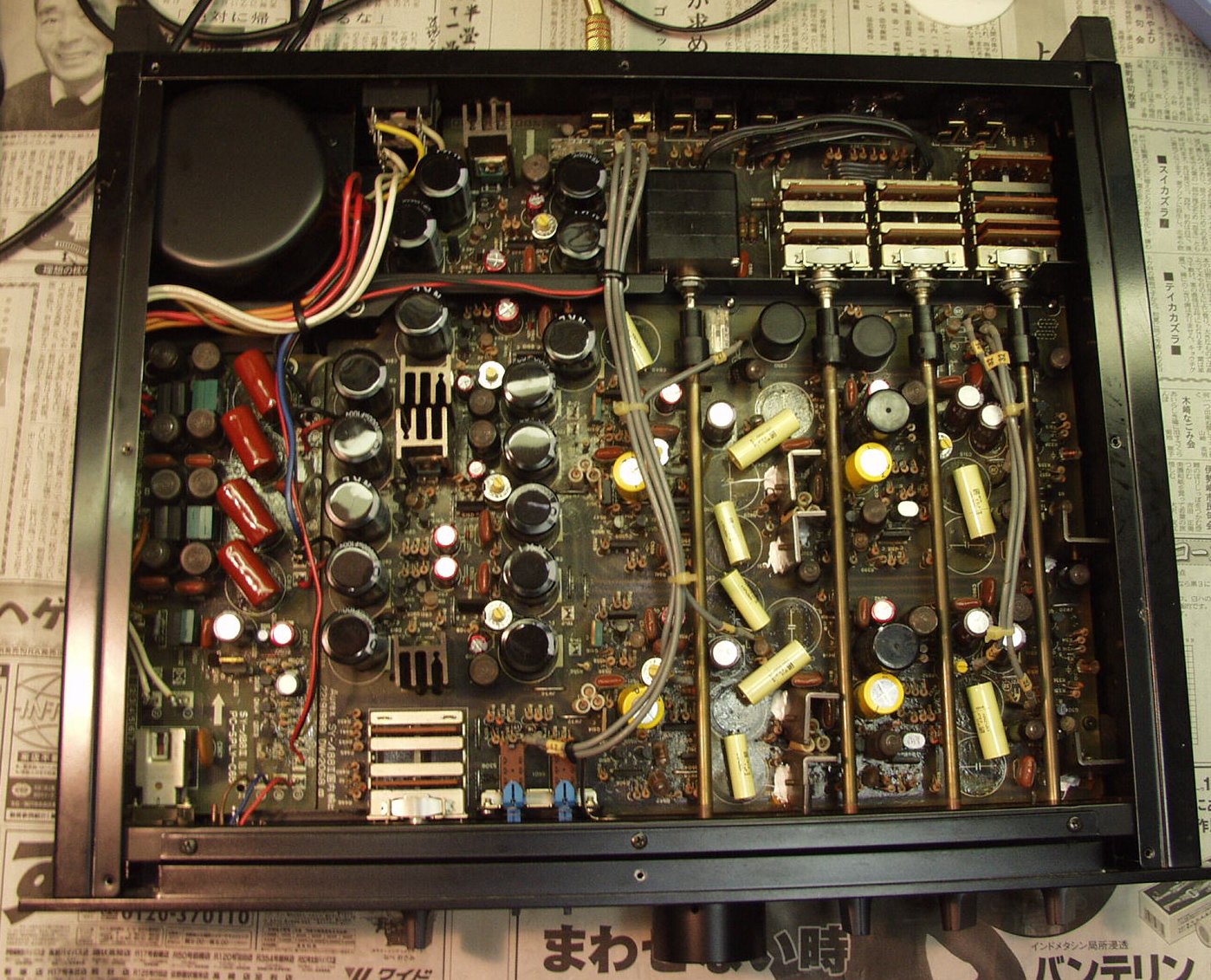

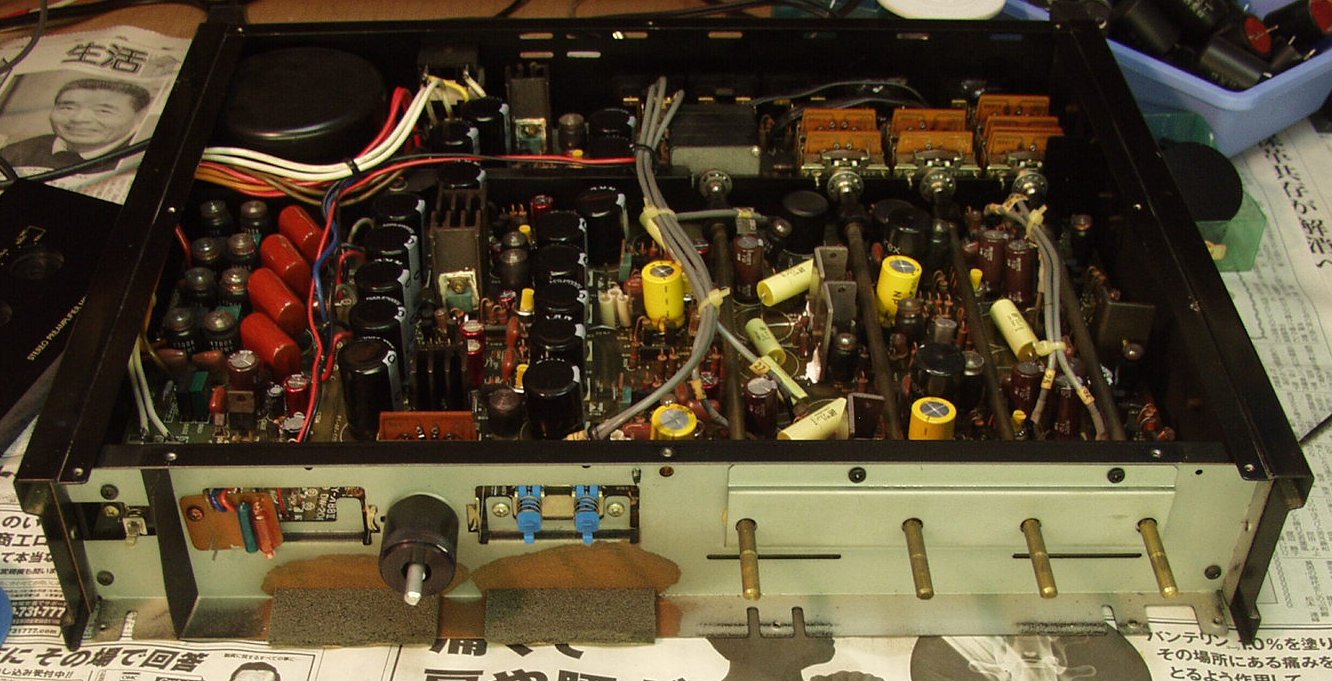

| ６． 完成、上から見る、電源電解コンデサーは２倍に増量する |
 |

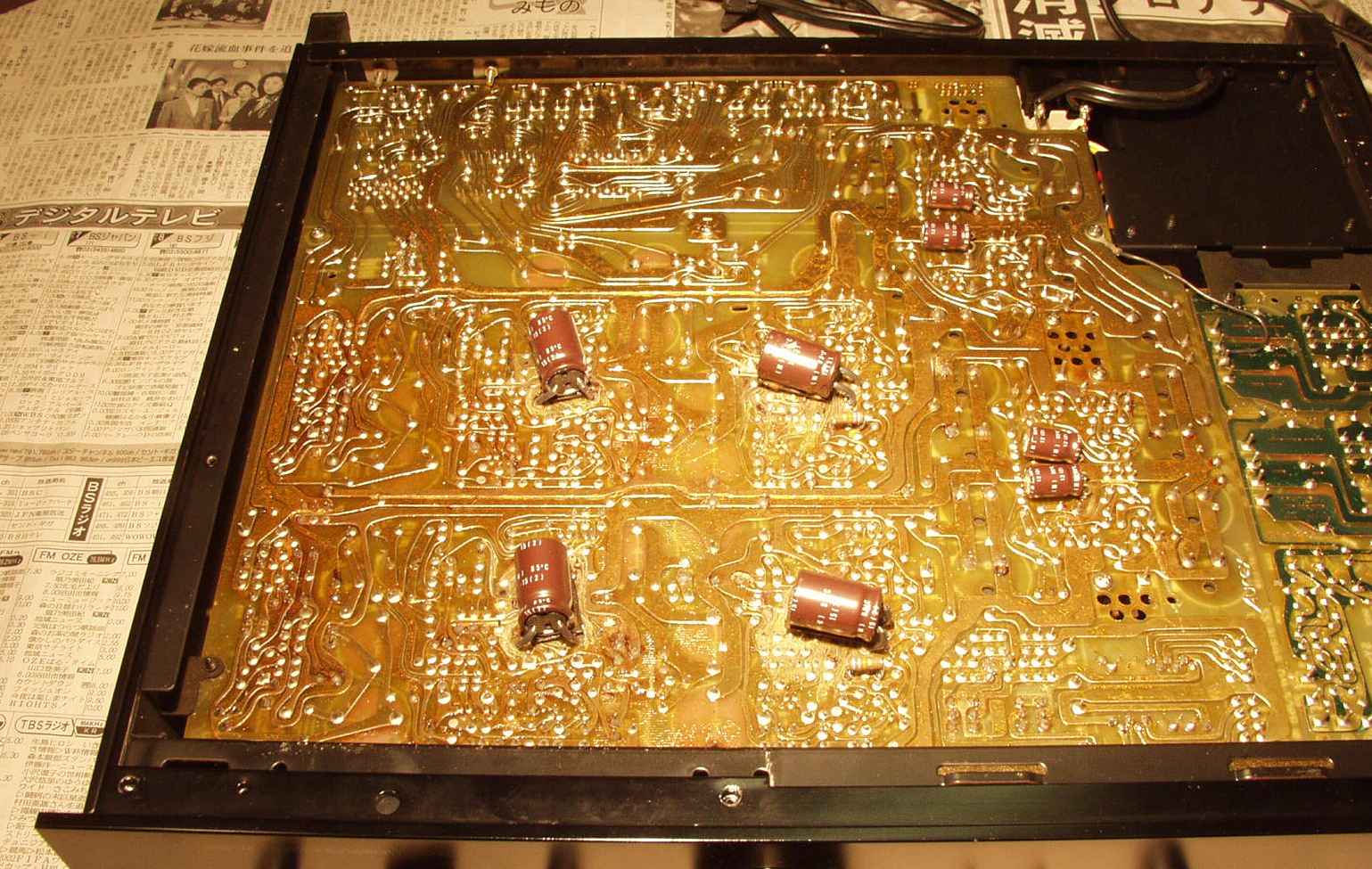

| ７． 完成、下から見る、半田補正には、銅板なので大きな鏝が必要 |
 |

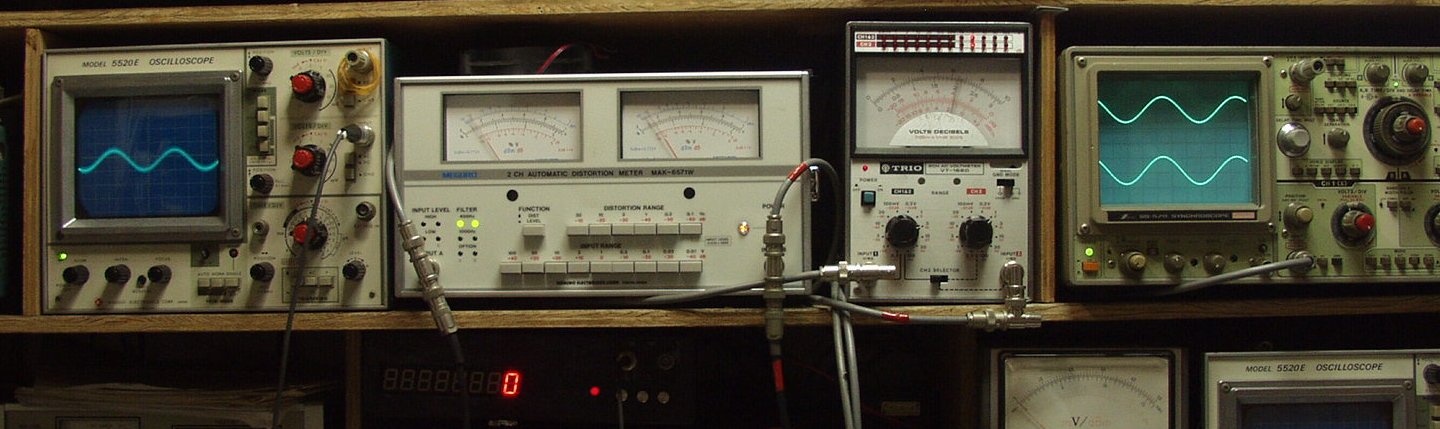

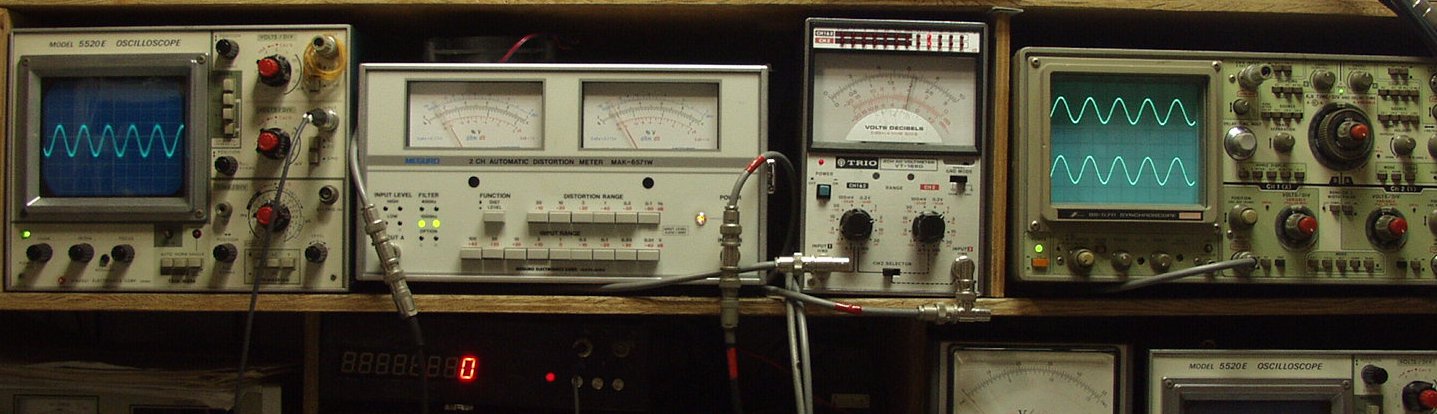

| ８． 出力２Ｖ 歪み率０．０８％ ａｔ＝１０００ＨＺ ＡＵＸ入力＝左オシロ、左＝黒針＝下、右＝赤針＝上 |
 |

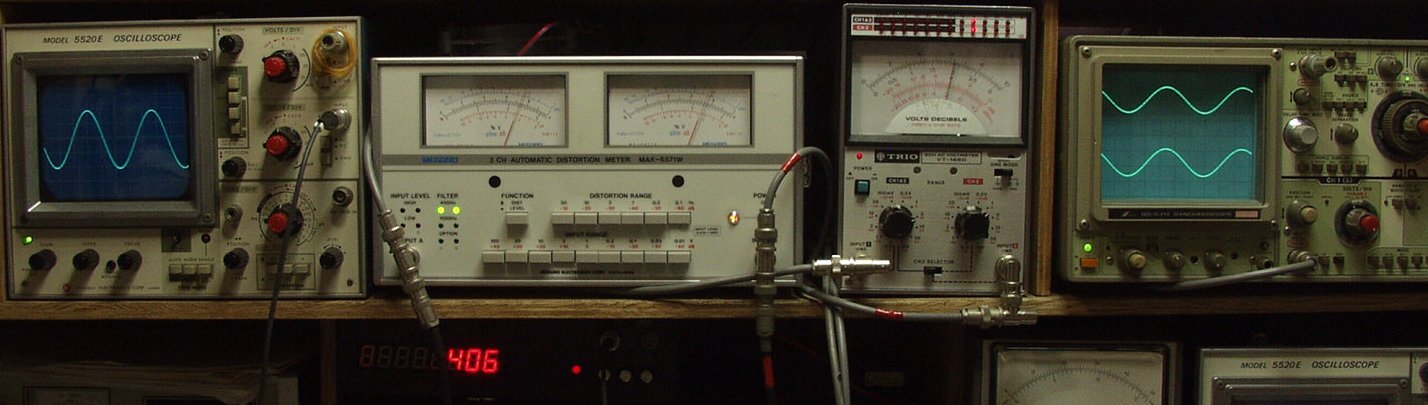

| ９． 出力２Ｖ 歪み率０．０８％ ａｔ＝４００ＨＺ ＡＵＸ入力＝左オシロ、左＝黒針＝下、右＝赤針＝上 |
 |

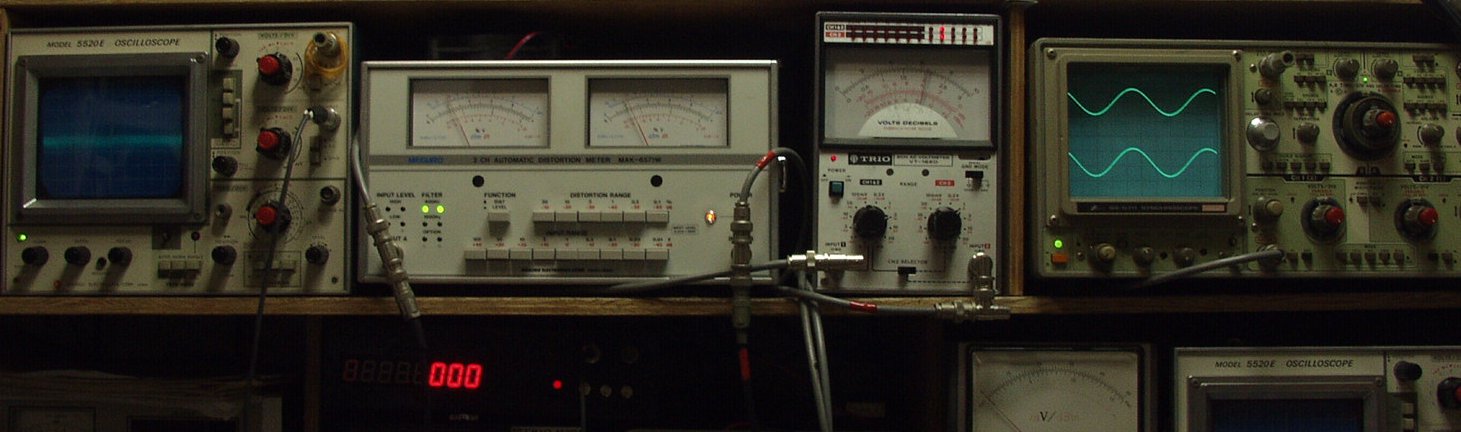

| １０． 出力２Ｖ 歪み率０．０？％ ａｔ＝１０００ＨＺ ＭＭ入力＝左オシロ、左＝黒針＝下、右＝赤針＝上 |
 |
| １１． 出力２Ｖ 歪み率０．０？％ ａｔ＝４００ＨＺ ＭＭ入力＝左オシロ、左＝黒針＝下、右＝赤針＝上 |
 |

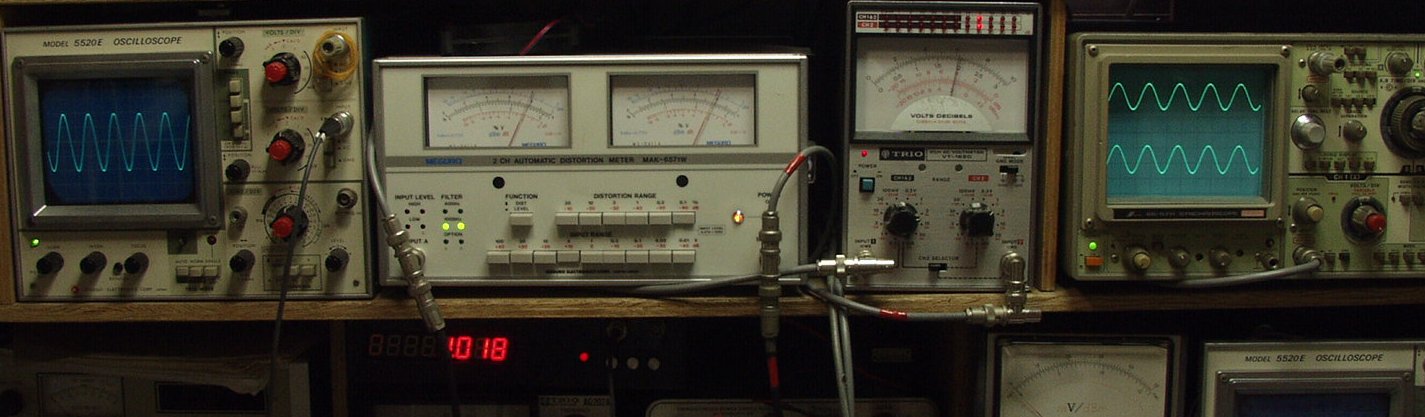

| １２． 出力２Ｖ 歪み率０．０？％ ａｔ＝１０００ＨＺ ＭＣ入力＝左オシロ、左＝黒針＝下、右＝赤針＝上 |
|
| １３． 出力２Ｖ 歪み率０．０２％ ａｔ＝４００ＨＺ ＭＣ入力＝左オシロ、左＝黒針＝下、右＝赤針＝上 |
 |

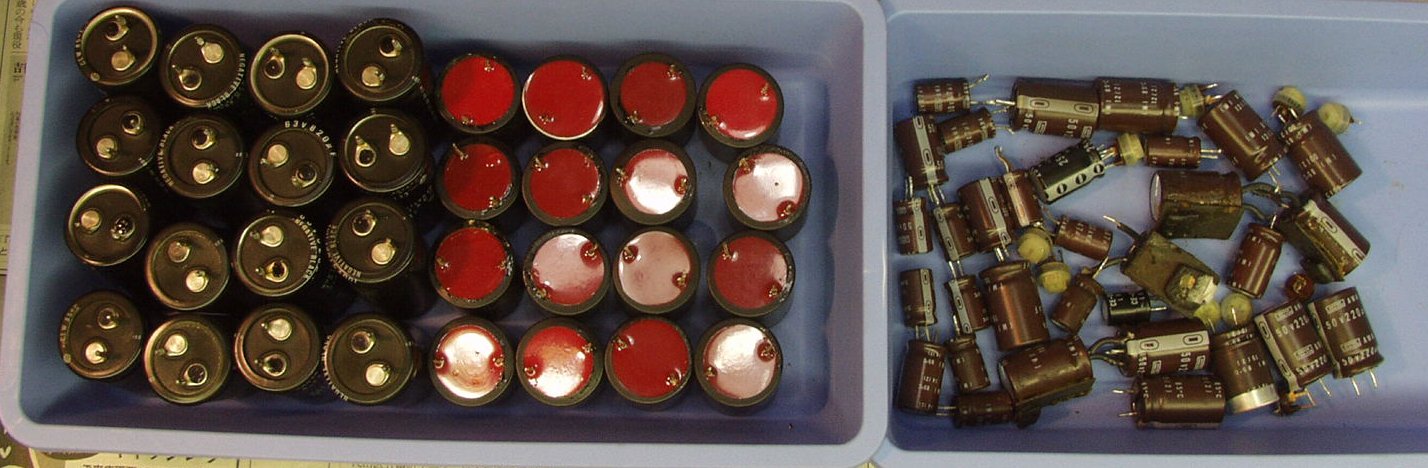

| １４． 交換済みコンデンサー 当初、やりくりしてλコンデンサーは残そうとしたが、メタライズド・フイルムコンデンサーに交換した |
 |
| １５． ２４時間エ－ジング |
 |

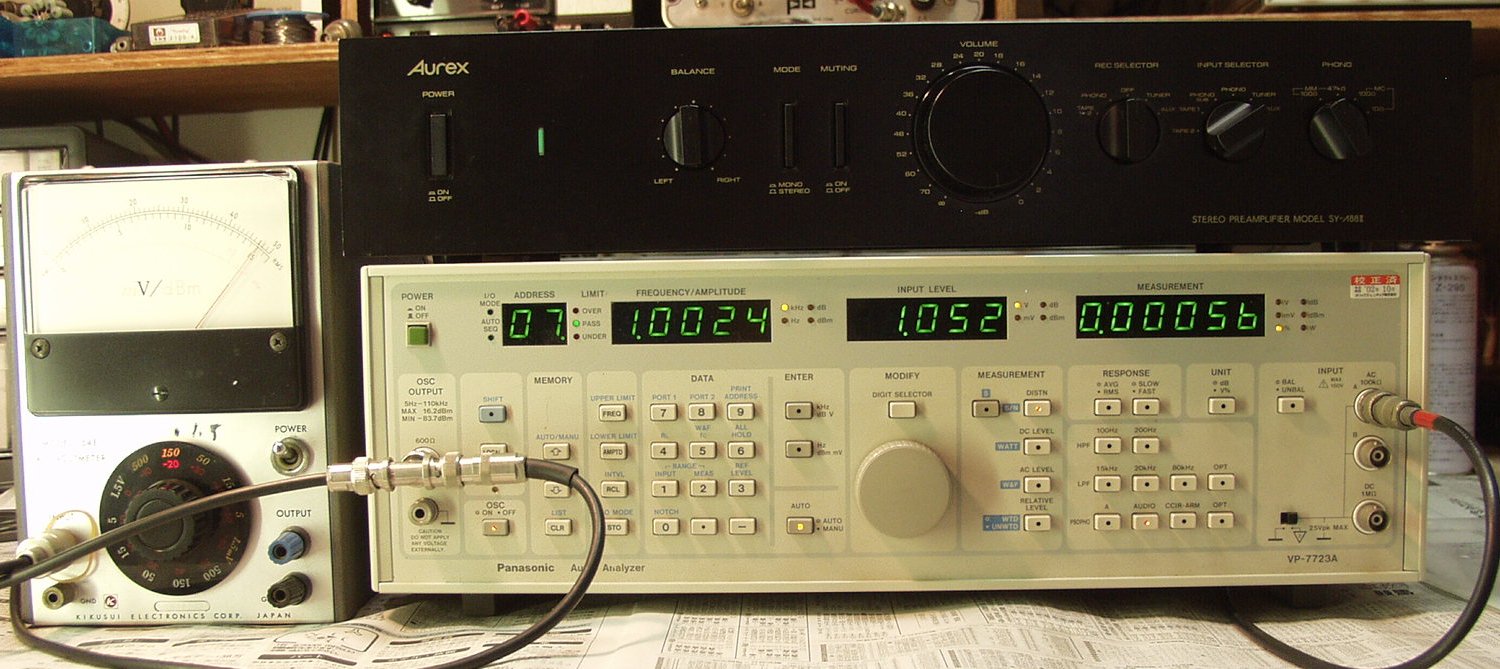

| 再度１桁上のクラスで測定する Ａ． Ｒ出力／歪み率測定・調整 出力＝１．０５２Ｖ 歪み率＝０．０００５６％ ａｔ＝１０００ＨＺ ＡＵＸ端子入力＝１５０ｍＶ |
 |

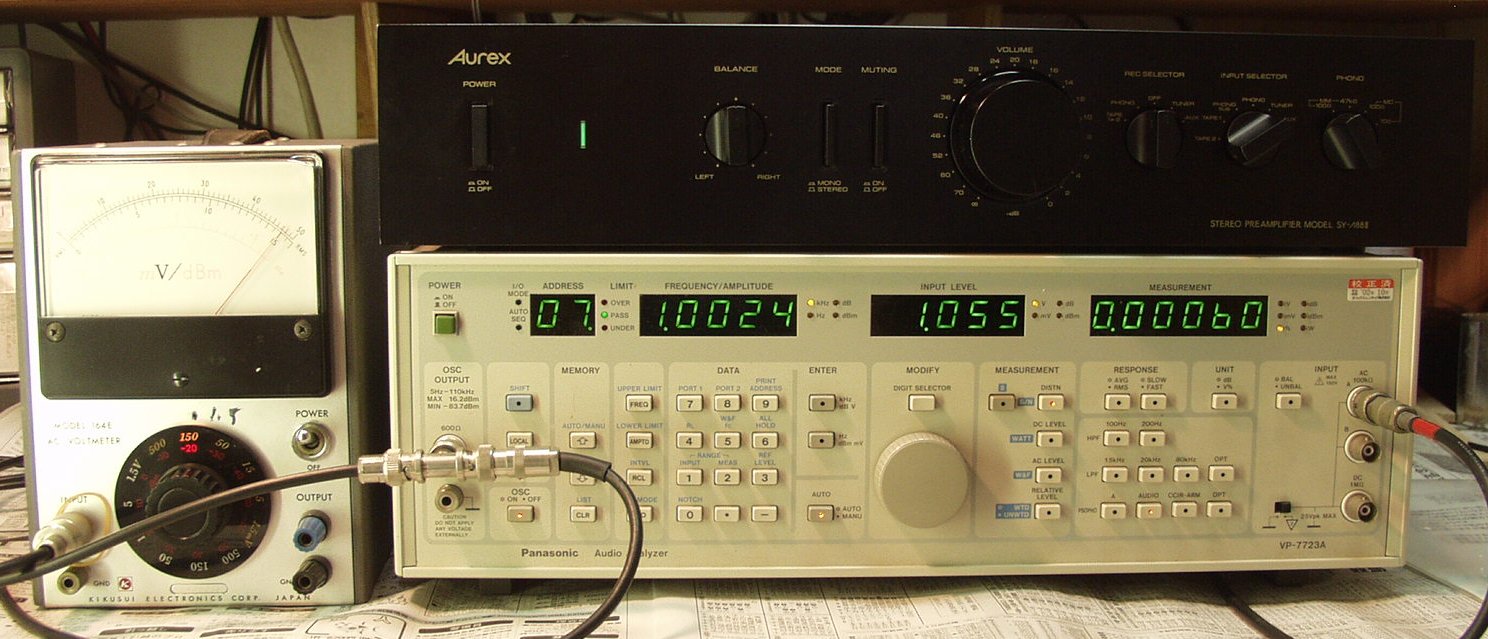

| Ｂ． Ｌ出力／歪み率測定・調整 出力＝１．０５５Ｖ 歪み率＝０．０００６０％ ａｔ＝１０００ＨＺ ＡＵＸ端子入力＝１５０ｍＶ |
 |

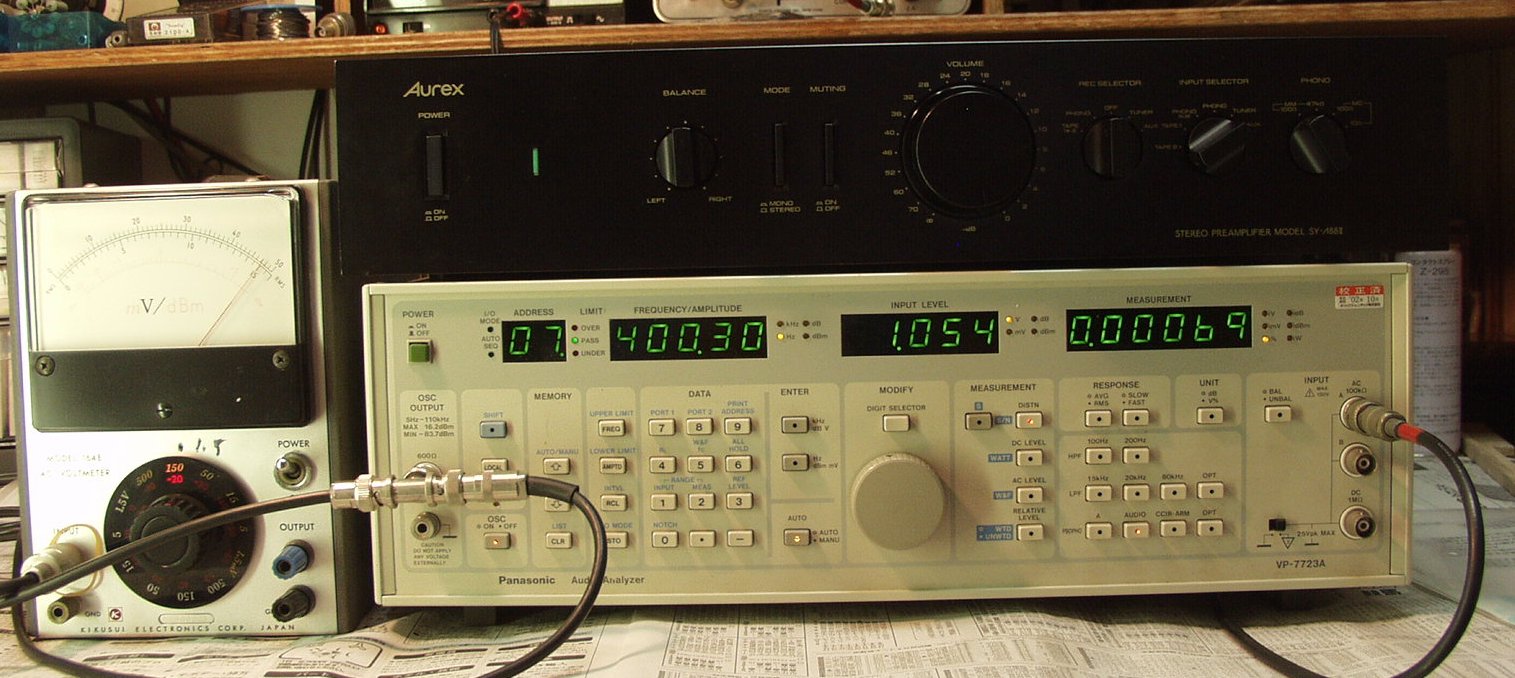

| Ｃ． Ｒ出力／歪み率測定・調整 出力＝１．０５４Ｖ 歪み率＝０．０００６９％ ａｔ＝４００ＨＺ ＡＵＸ端子入力＝１５０ｍＶ |
 |
| Ｄ． Ｌ出力／歪み率測定・調整 出力＝１．０５１Ｖ 歪み率＝０．０００５７％ ａｔ＝４００ＨＺ ＡＵＸ端子入力＝１５０ｍＶ |
 |

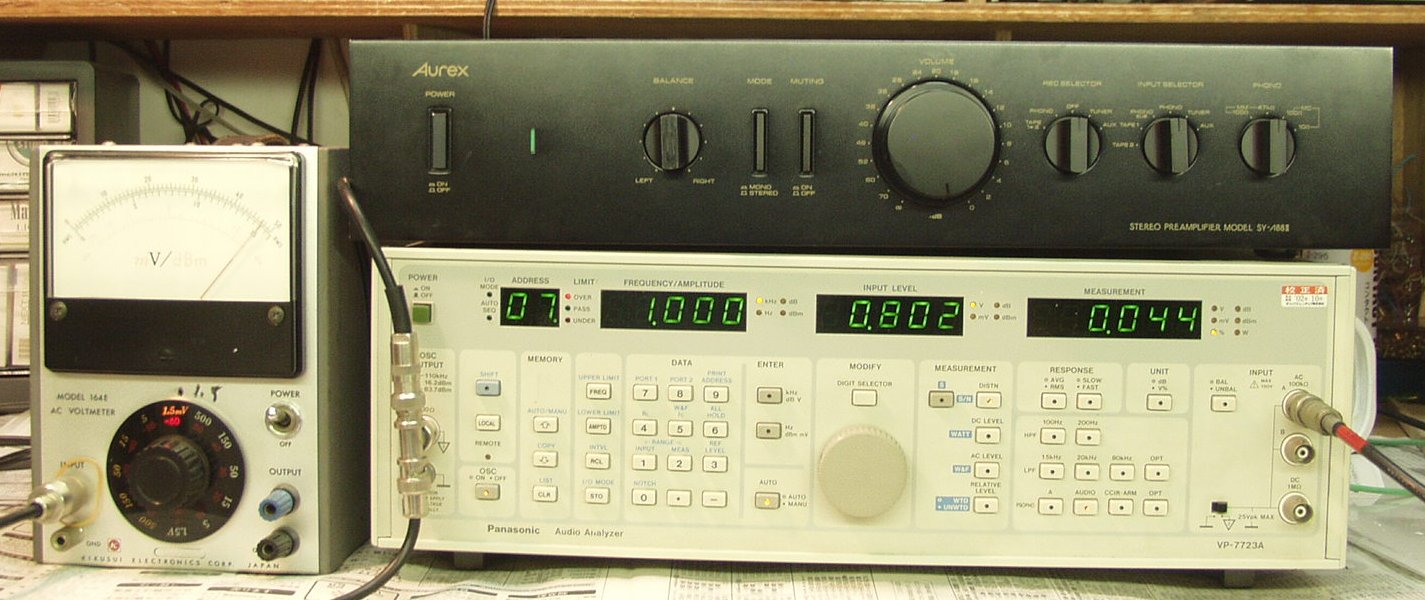

| Ｅ． Ｒ出力／歪み率測定・調整 出力＝０．８０２Ｖ 歪み率＝０．０４４％ ａｔ＝１０００ＨＺ ＭＭ端子入力＝１．５ｍＶ |
 |
| Ｆ． Ｌ出力／歪み率測定・調整 出力＝０．８０２Ｖ 歪み率＝０．０４５％ ａｔ＝１０００ＨＺ ＭＭ端子入力＝１．５ｍＶ |
 |
| Ｇ． Ｒ出力／歪み率測定・調整 出力＝０．８３７Ｖ 歪み率＝０．０４０％ ａｔ＝４００ＨＺ ＭＭ端子入力＝１ｍＶ |
 |

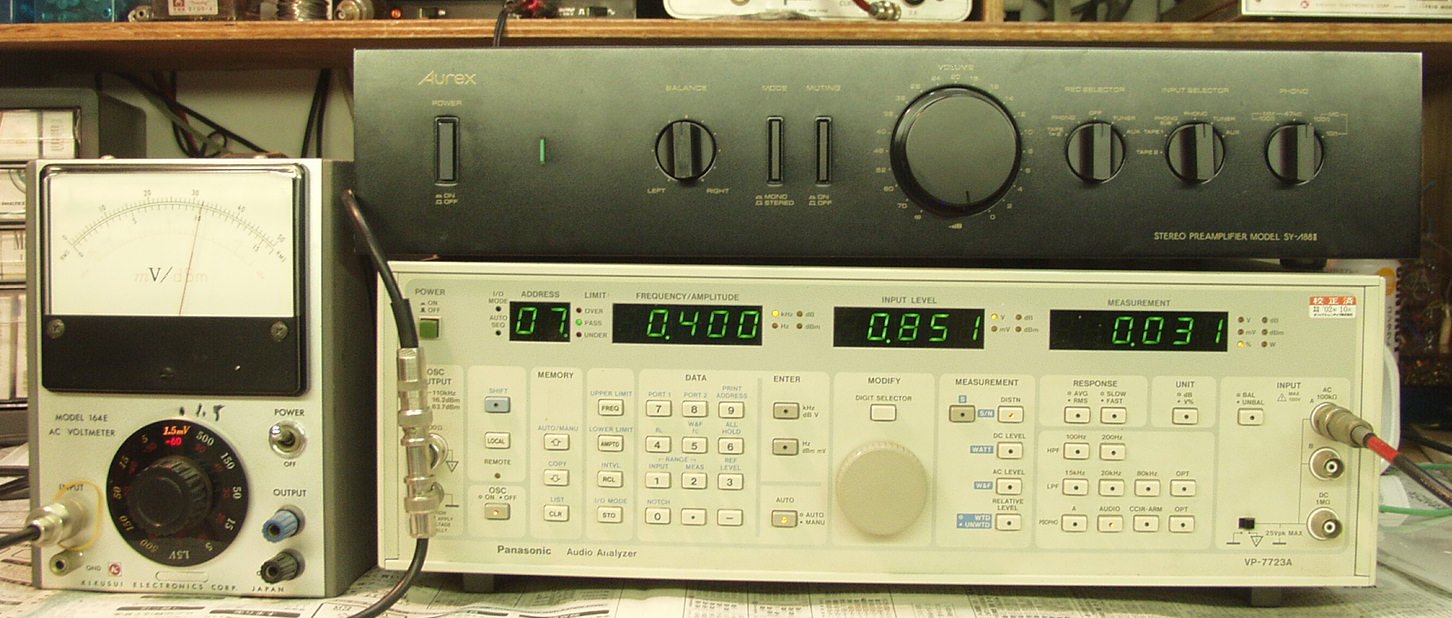

| Ｈ． Ｌ出力／歪み率測定・調整 出力＝０．８５１Ｖ 歪み率＝０．０３１％ ａｔ＝４００ＨＺ ＭＭ端子入力＝１ｍＶ |
 |

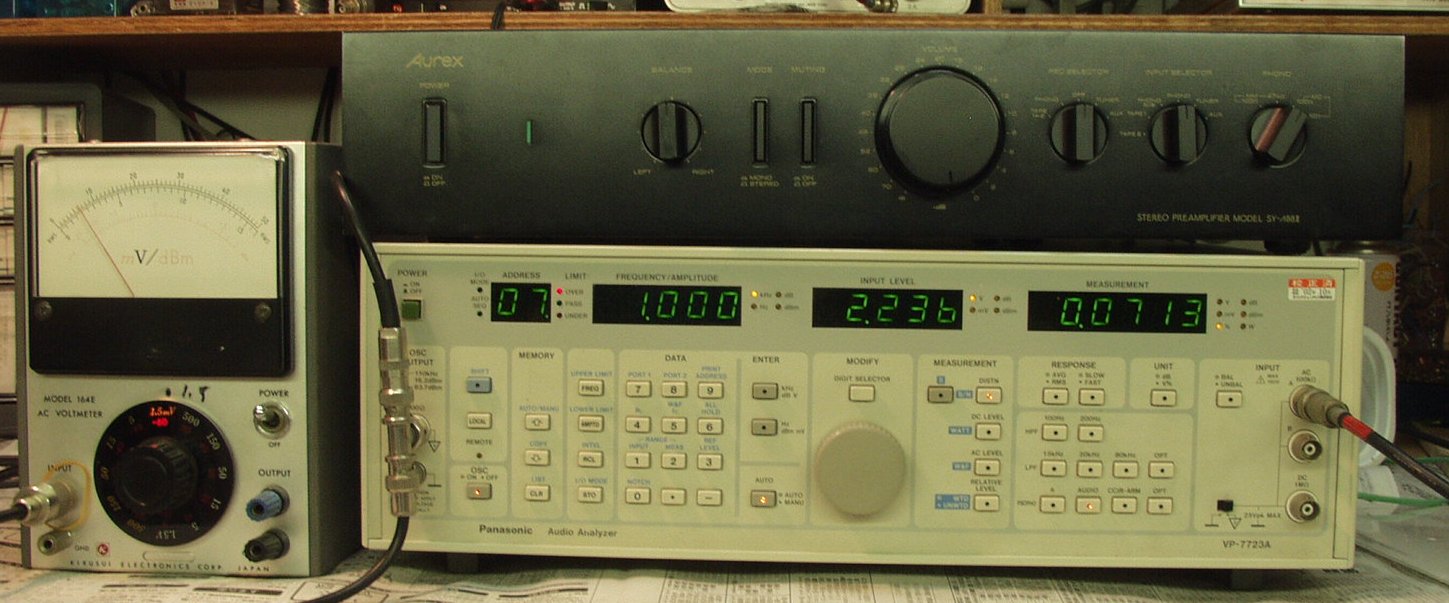

| Ｉ． Ｒ出力／歪み率測定・調整 出力＝２．２３６Ｖ 歪み率＝０．０７１３％ ａｔ＝１０００ＨＺ ＭＣ端子入力＝０．２ｍＶ |
 |
| Ｊ． Ｌ出力／歪み率測定・調整 出力＝２．２３６Ｖ 歪み率＝０．０６９２％ ａｔ＝１０００ＨＺ ＭＣ端子入力＝０．２ｍＶ |
 |

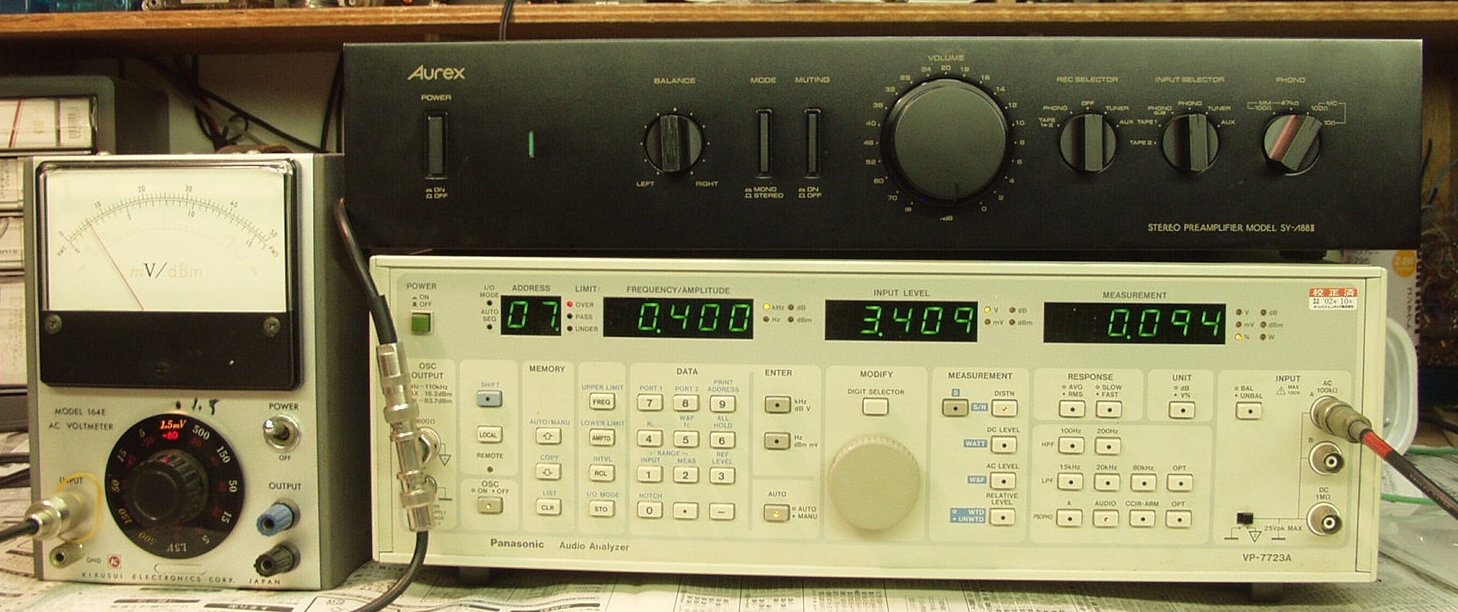

| Ｋ． Ｒ出力／歪み率測定・調整 出力＝３．４０９Ｖ 歪み率＝０．０９４％ ａｔ＝４００ＨＺ ＭＣ端子入力＝０．２ｍＶ |
 |

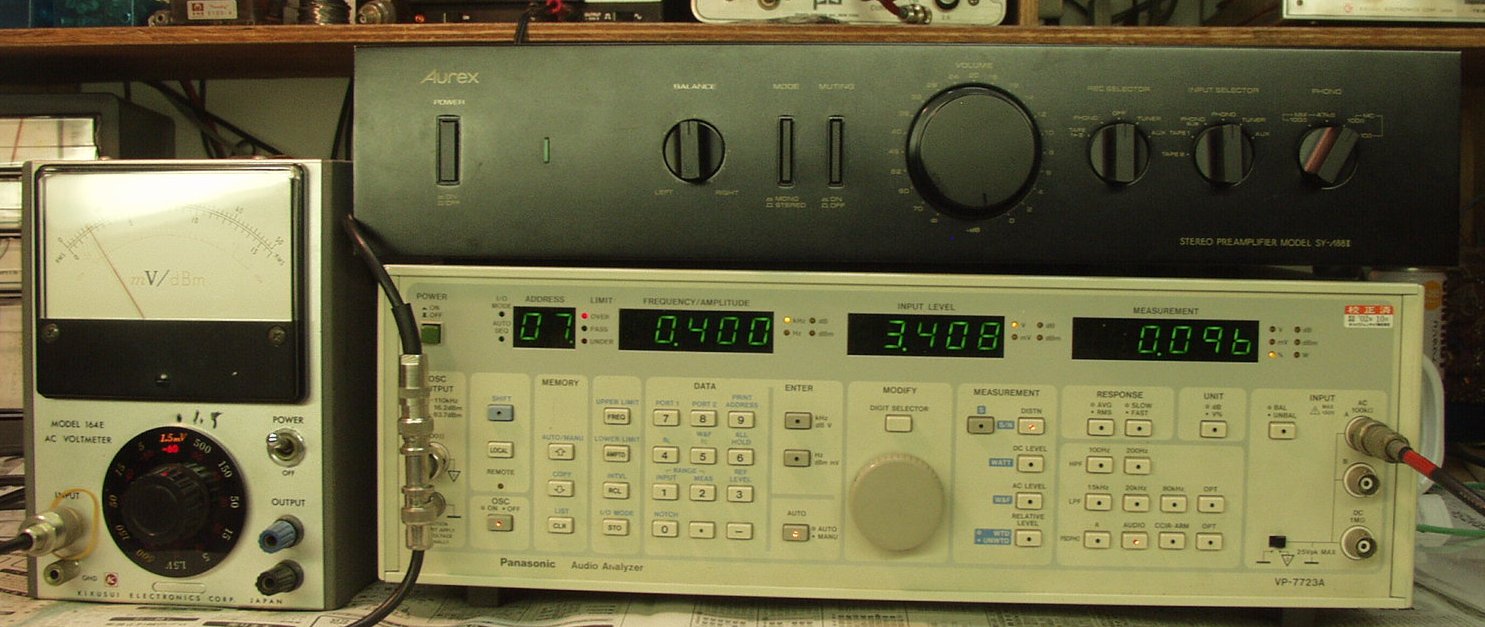

| Ｌ． Ｌ出力／歪み率測定・調整 出力＝３．４０８Ｖ 歪み率＝０．０９６％ ａｔ＝４００ＨＺ ＭＣ端子入力＝０．２ｍＶ |
 |
| ＜納品後 ユーザー様のメール＞ 最初の1秒間で音の変化がハッキリとわかりました。 買った当初（大昔なので記憶がおぼろげですが）ずいぶん大人びて男性的な，ひずみの少ない音のアンプだと思った記憶があるのですが 今回のメインテナンスを終えて新品の頃よりも音が良くなった様に感じます。 歪み感が少なくなったせいでしょうか中域の透明度が上がり音楽が弾むように飛び出して来ますが，決して下品になりません。 高域のレンジも拡大したように感じます。 あまりにも音の切れ込みが良くボリュームがついつい上がりがちになってしまうほどです（笑） 信号を入れているうちに現在でもどんどん良くなっている様に聞こえます。 正直，こんなに良くなるものなのかと驚嘆しています。 |
