| ＹＡＭＡＨＡ Ｃ−２ 修理記録 |
| 平成１６年５月２４到着 ６月２１日完成 |
| 注意 このＡＭＰは基板が逆さになっております。 よって、内部に熱がこもり、コンデンサーの寿命が短いです。 放熱には十分気を使ってください。＜＜使用上の注意＞＞ |
|
|
 |
| Ａ−２． 点検中 下からみる |
 |
| Ａ−３． 点検中 電源電解コンデンサーのビニールが大き後退している |
 |
| Ａ−４． 点検中 電源コードは３Pインレットに交換する |
 |
|
 |

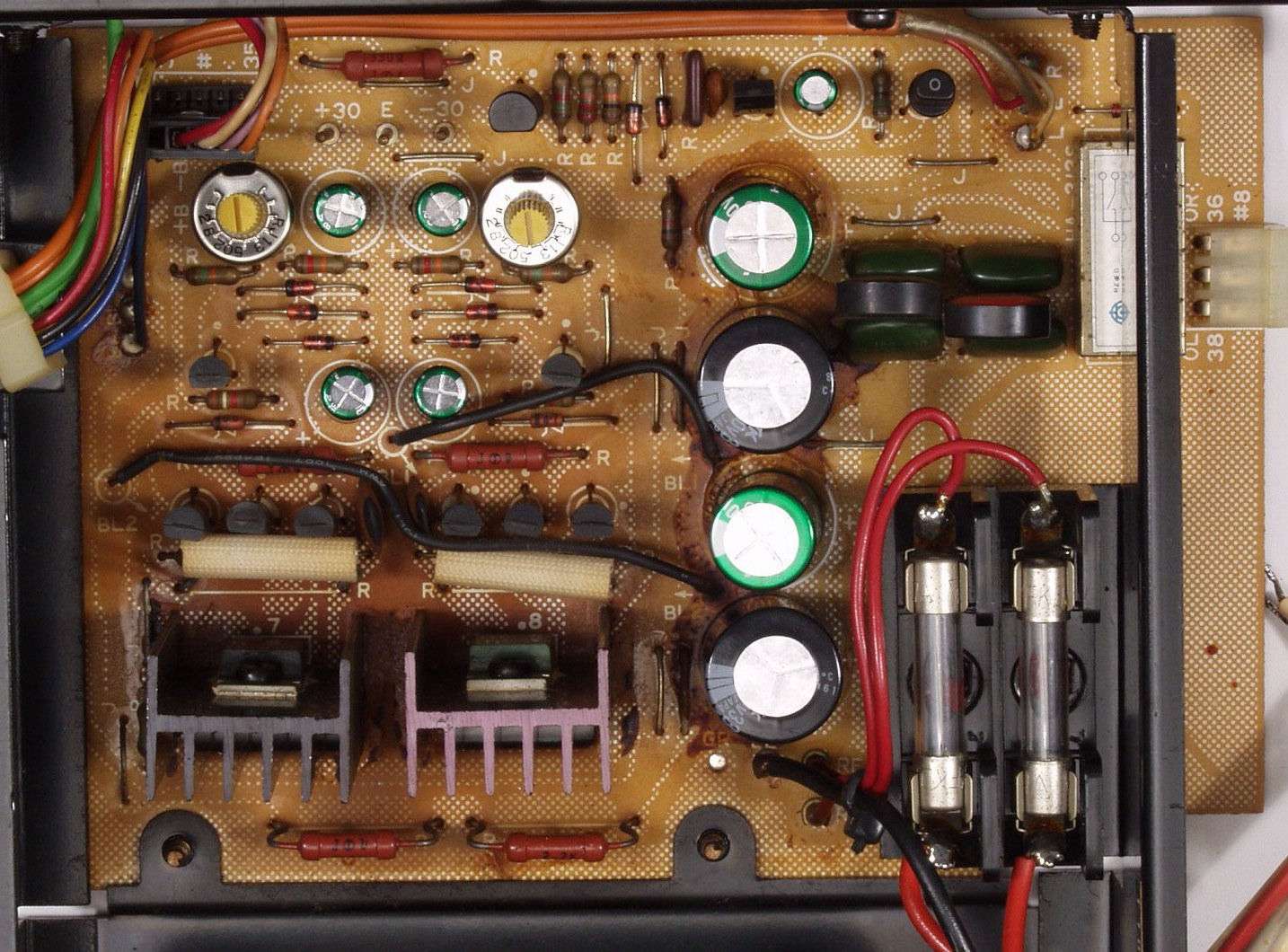

| Ｃ−１Ｂ． 修理後 電源基板 電解コンデンサー９個、半固定VR２個交換 |
 |
| Ｃ−１C． 修理前 電源基板裏 |
 |
| Ｃ−１D． 修理（ハンダ補正）後 電源基板裏 全ハンダやり直す |
 |

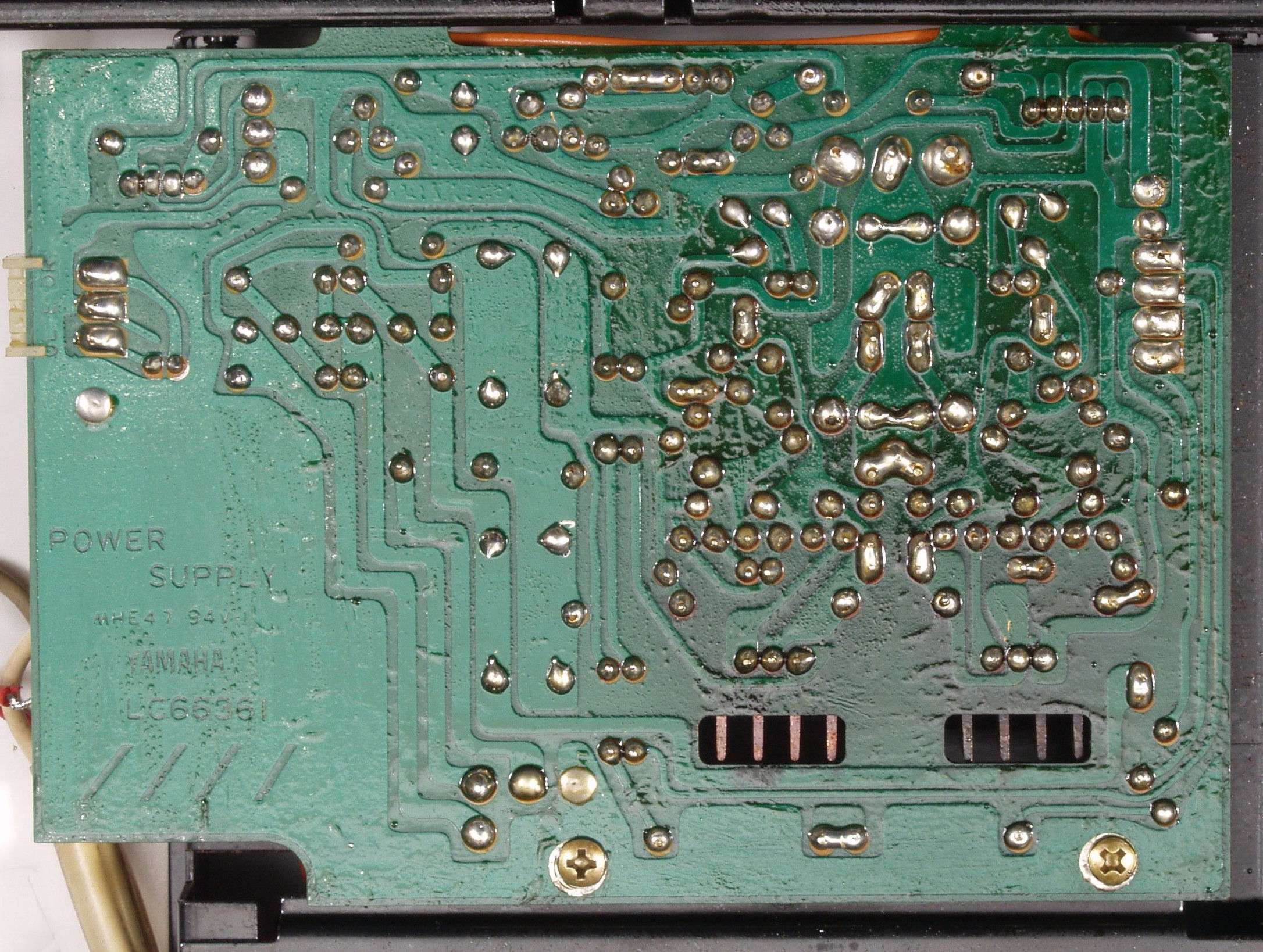

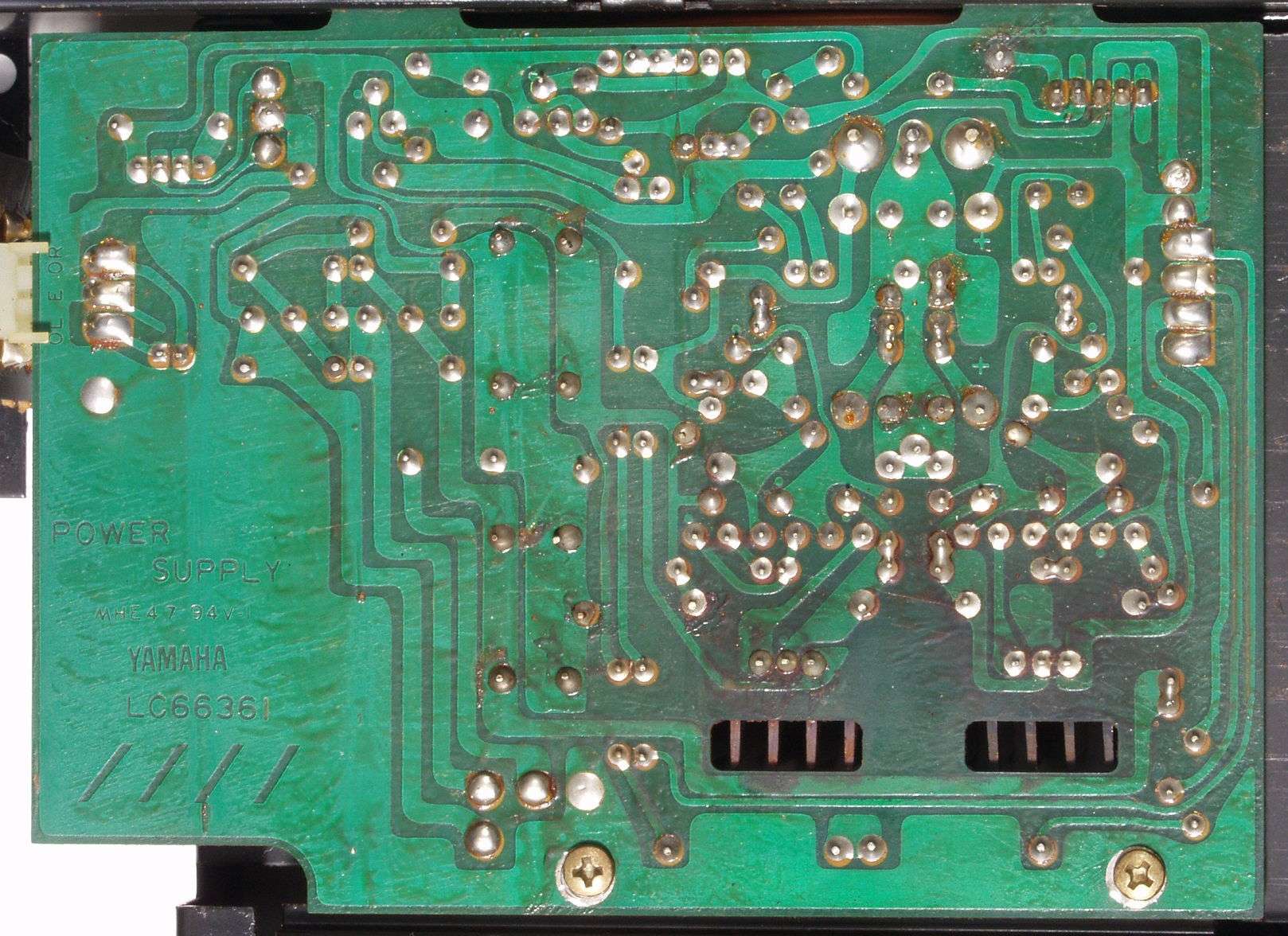

| Ｃ−１Ｅ．完成 電源基板裏 普通の所の修理は、上記で終わり。 不要なフラックスを取り、清掃後 |
 |
| Ｃ−２Ａ． 修理前 コントロール基板 |
 |

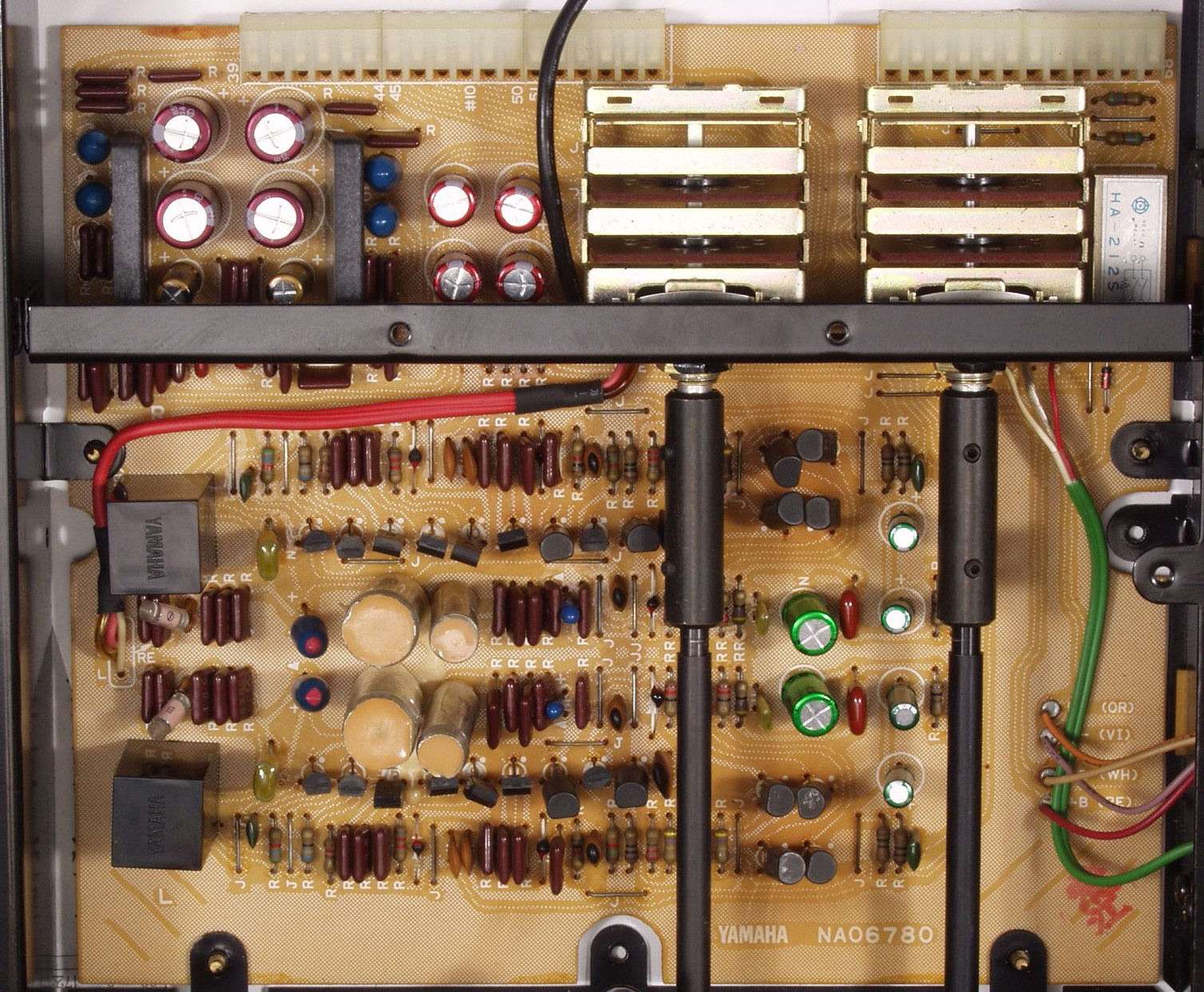

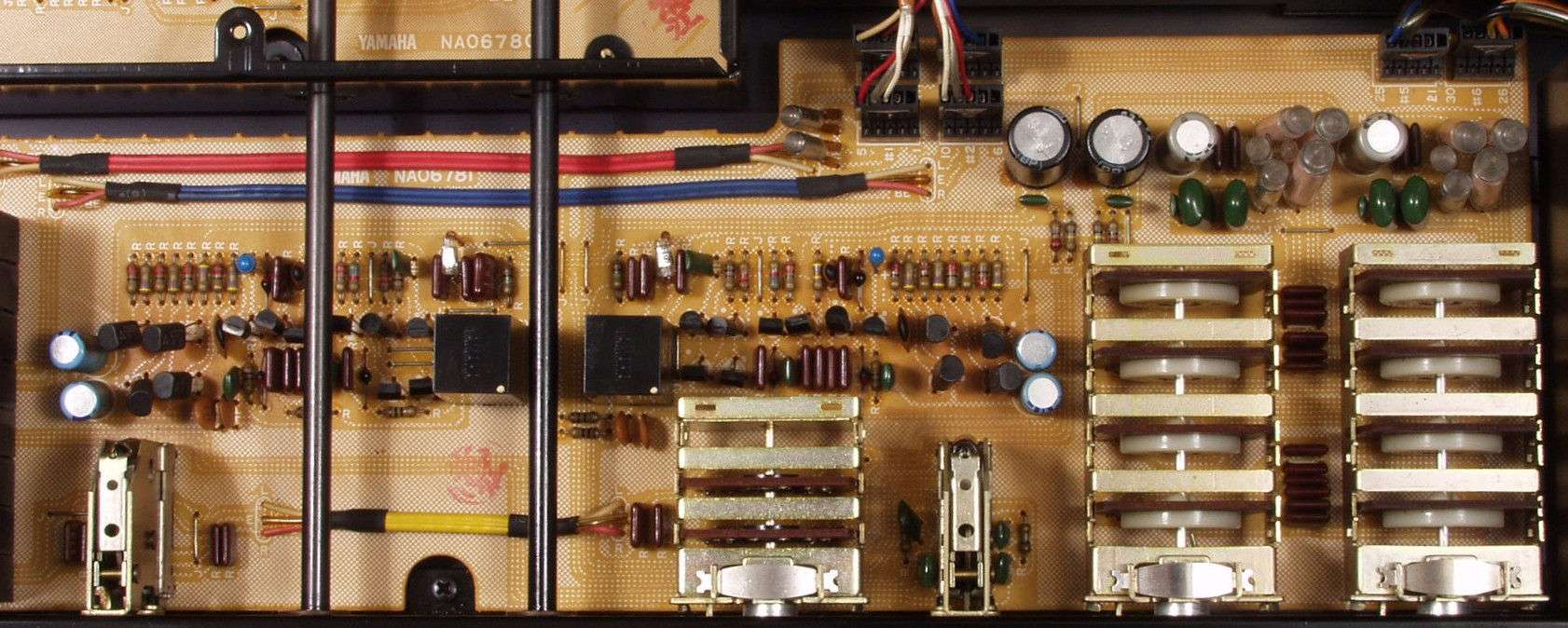

| Ｃ−２Ｂ． 修理後 コントロール基板 電解コンデンサー８個、フイルムコンデンサー１４個交換 |
 |

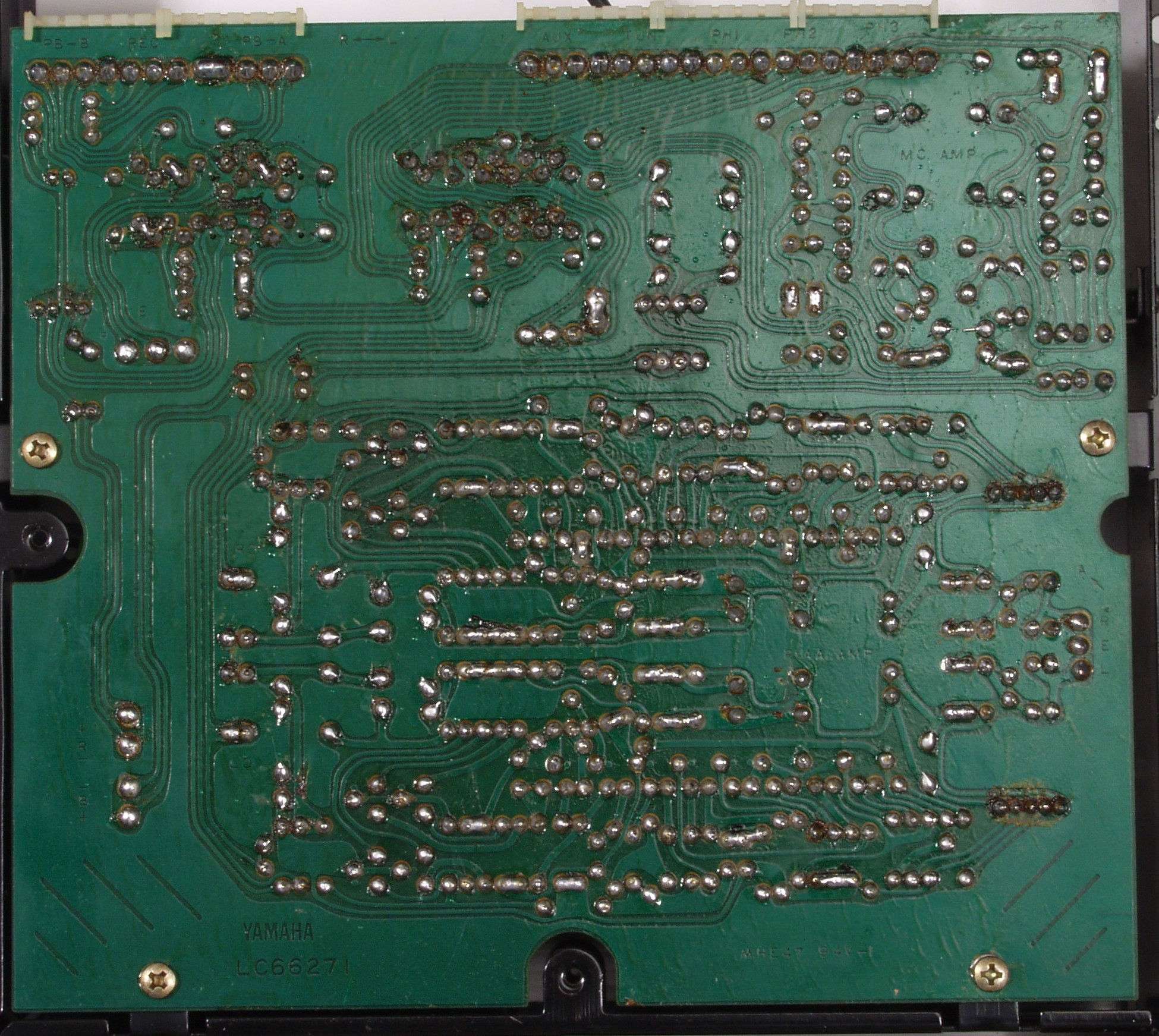

| Ｃ−２C． 修理前 コントロール基板裏 |
 |

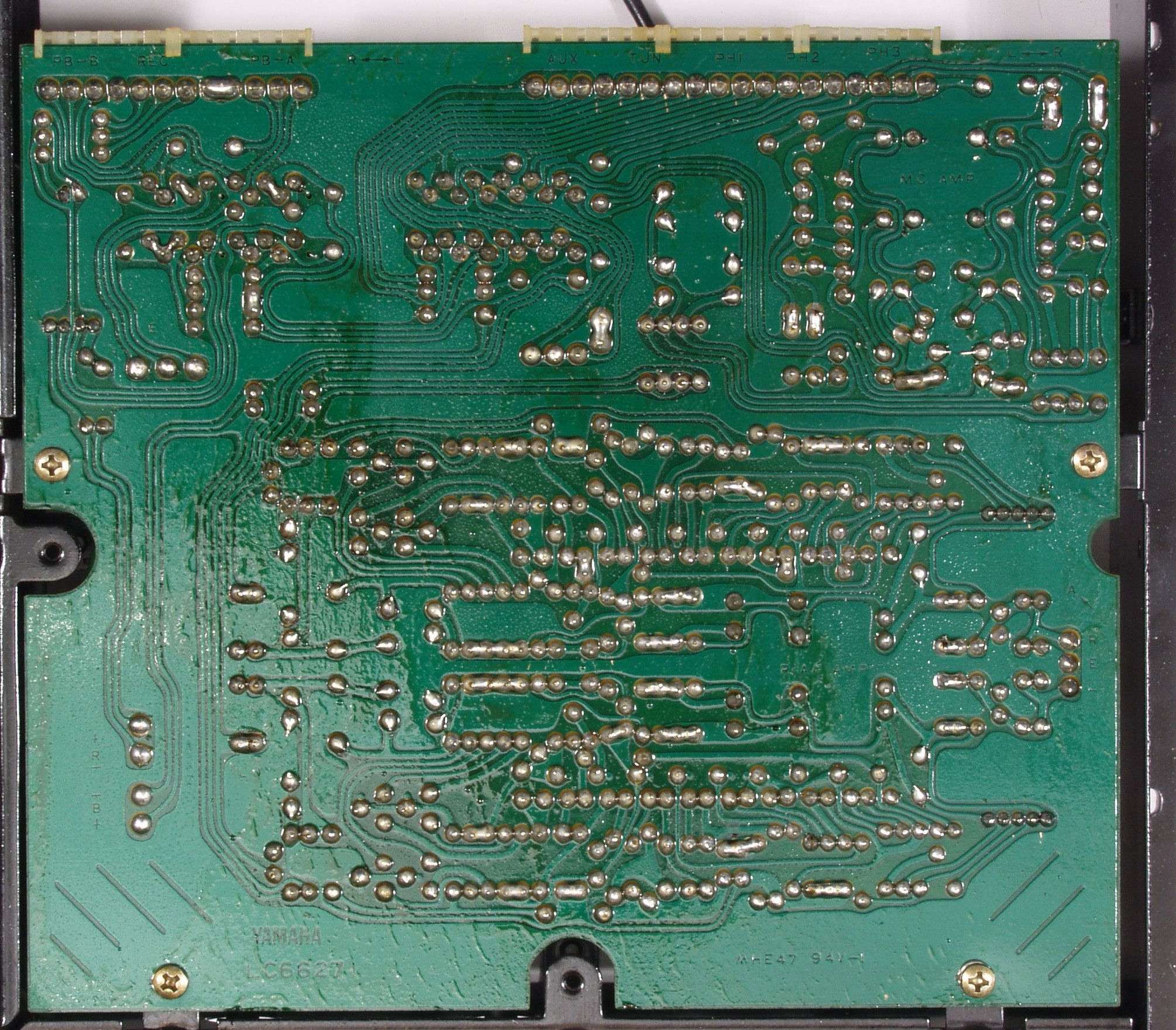

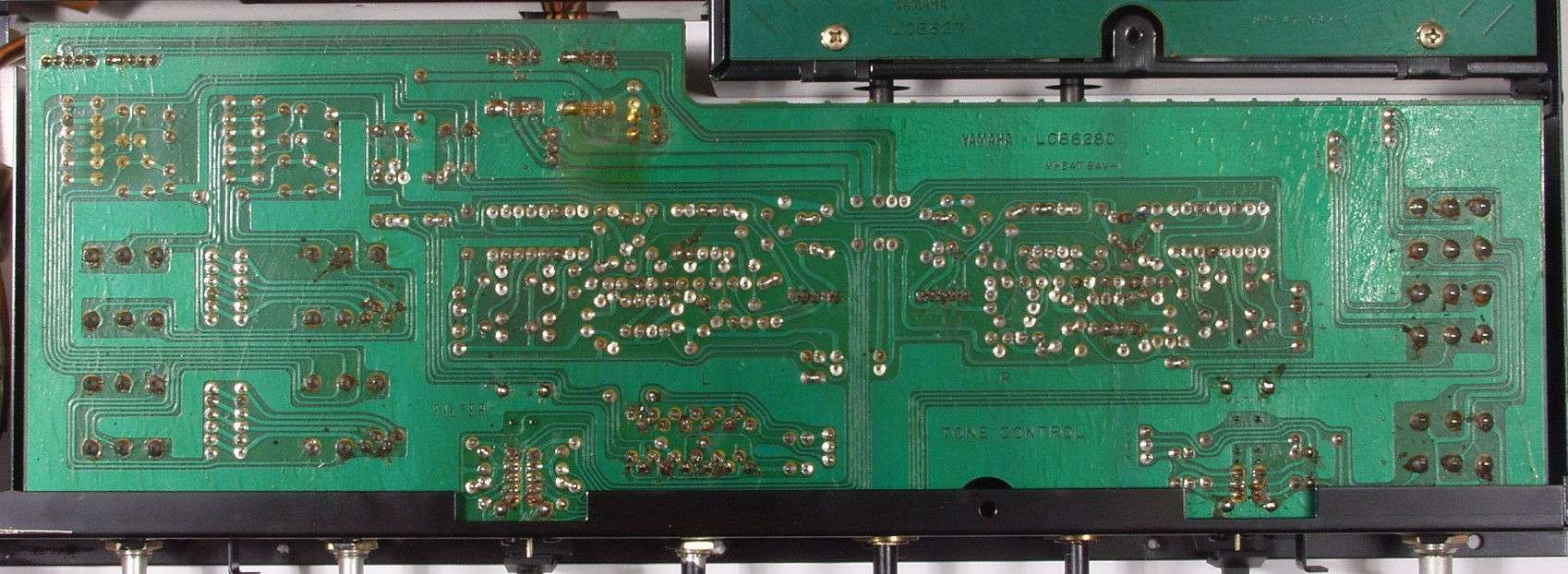

| Ｃ−２D． 修理（ハンダ補正）後 コントロール基板裏 全ハンダやり直す |
 |

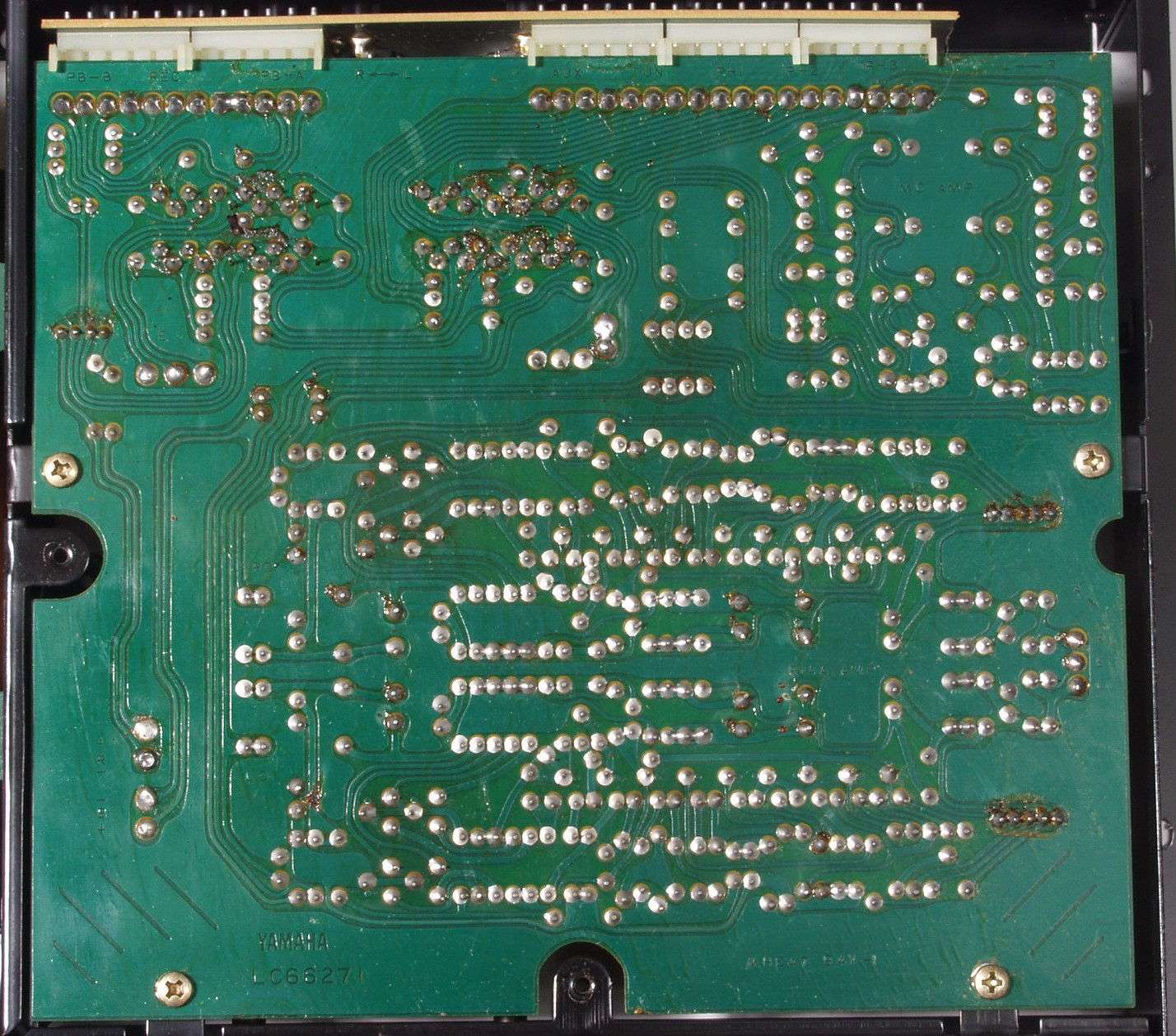

| Ｃ−２Ｅ． 完成 コントロール基板裏 普通の所の修理は、上記で終わり。 不要なフラックスを取り、清掃後 |
 |
| Ｃ−３Ａ． 修理前 EQ基板 |
 |

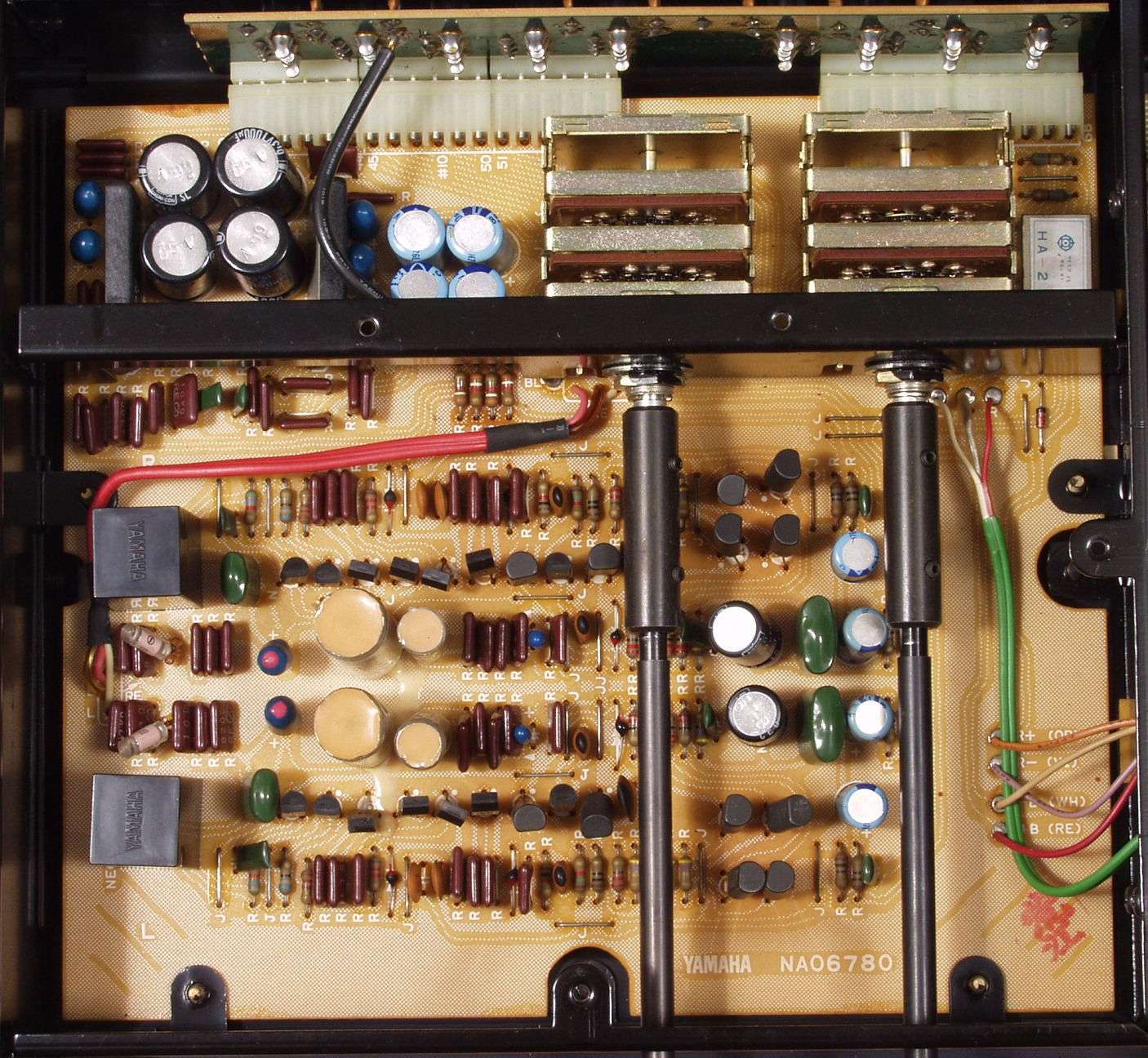

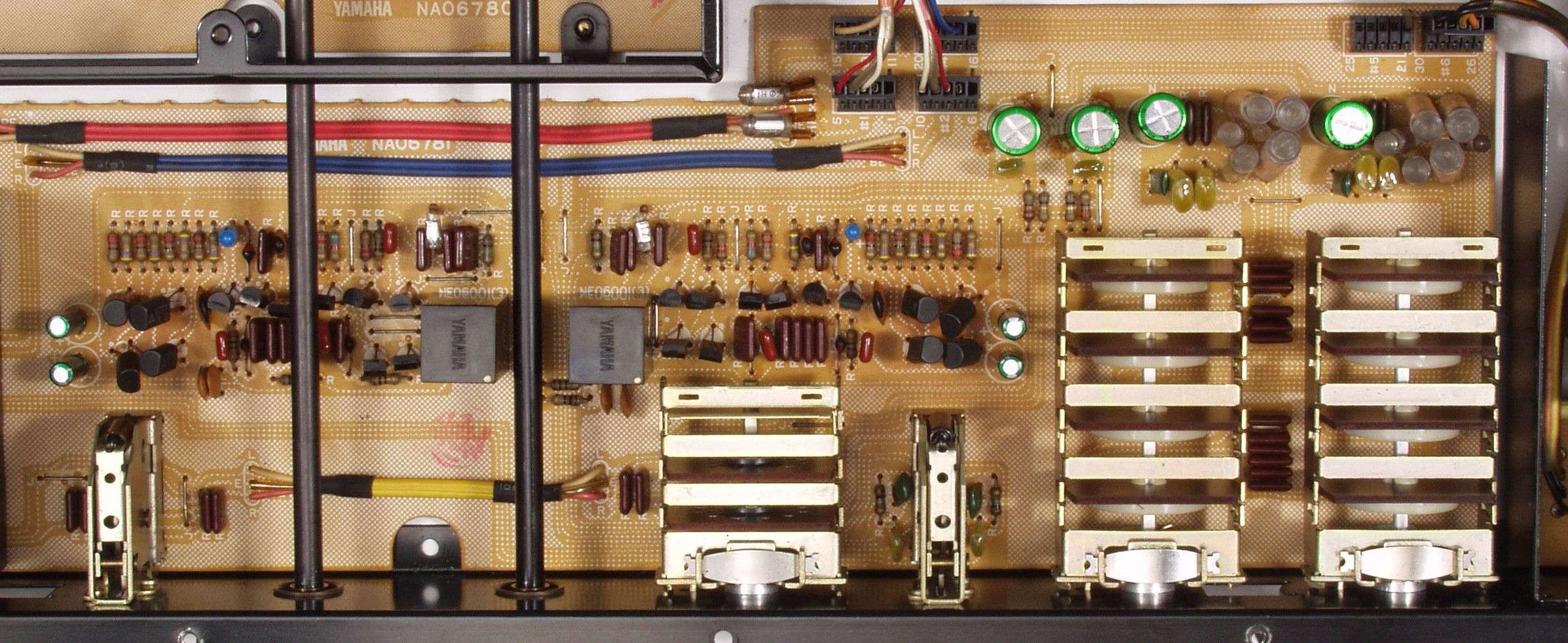

| Ｃ−３Ｂ． 修理後 EQ基板 電解コンデンサー１６個、フイルムコンデンサー８個交換 |
 |

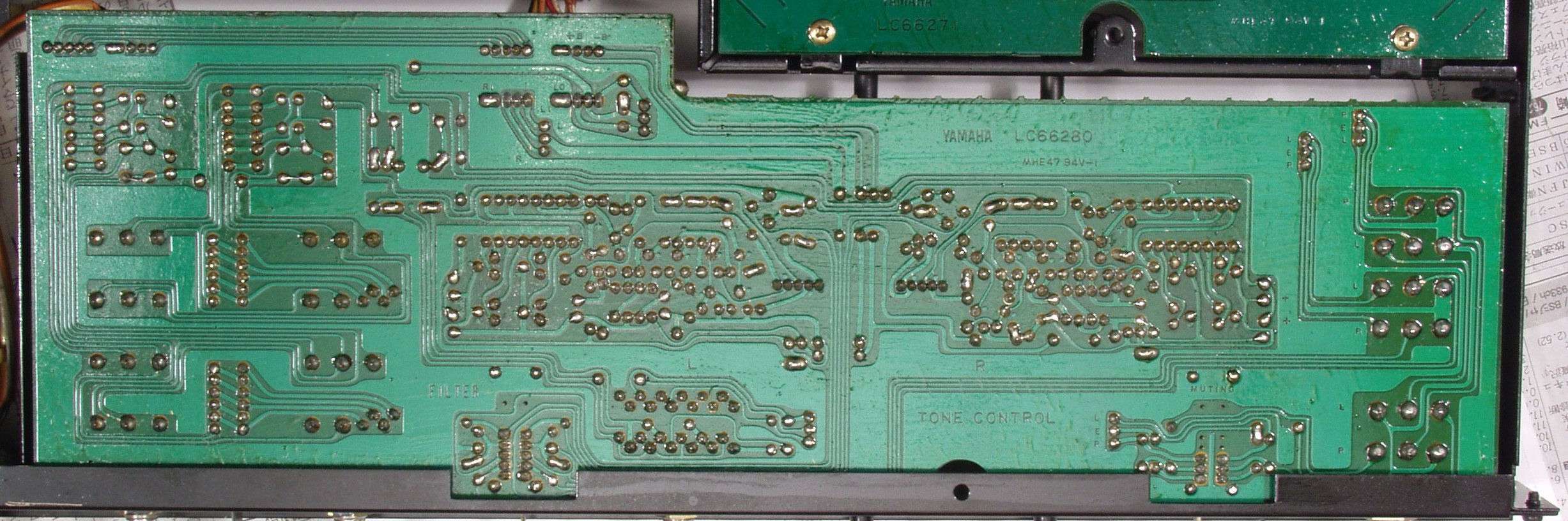

| Ｃ−３C． 修理前 EQ基板裏 |
 |

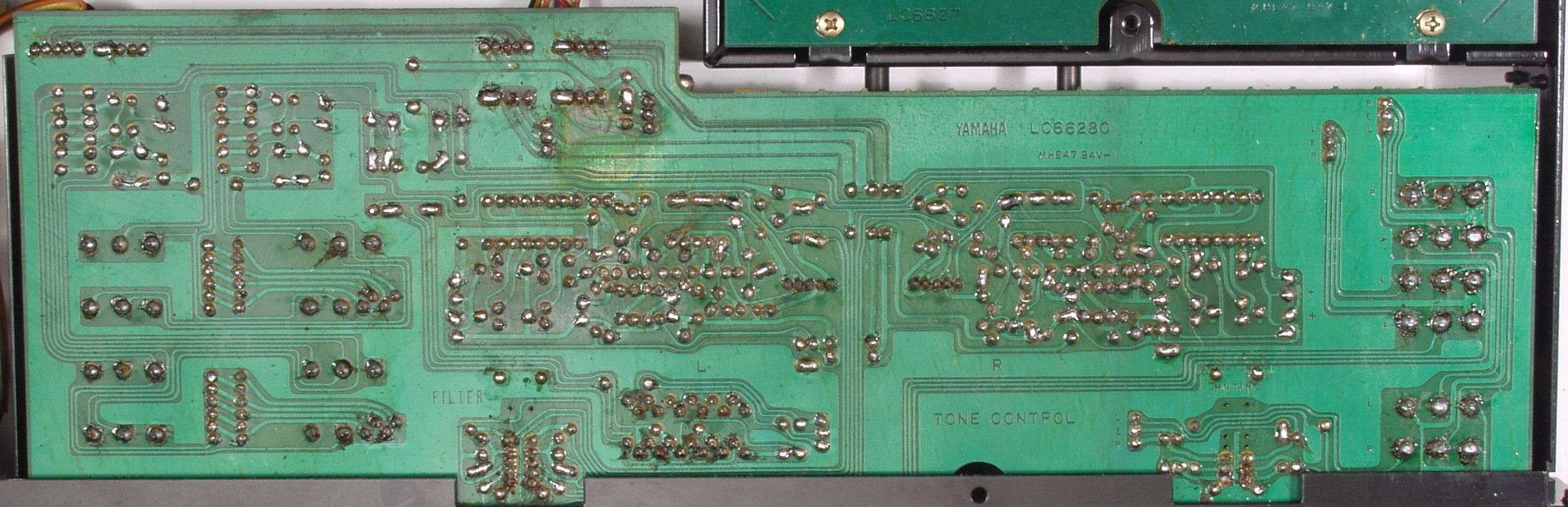

| Ｃ−３D． 修理（ハンダ補正）後 EQ基板裏 全ハンダやり直す |
 |
| Ｃ−３Ｅ． 完成 EQ基板裏 普通の所の修理は、上記で終わり。 不要なフラックスを取り、清掃後 |
 |

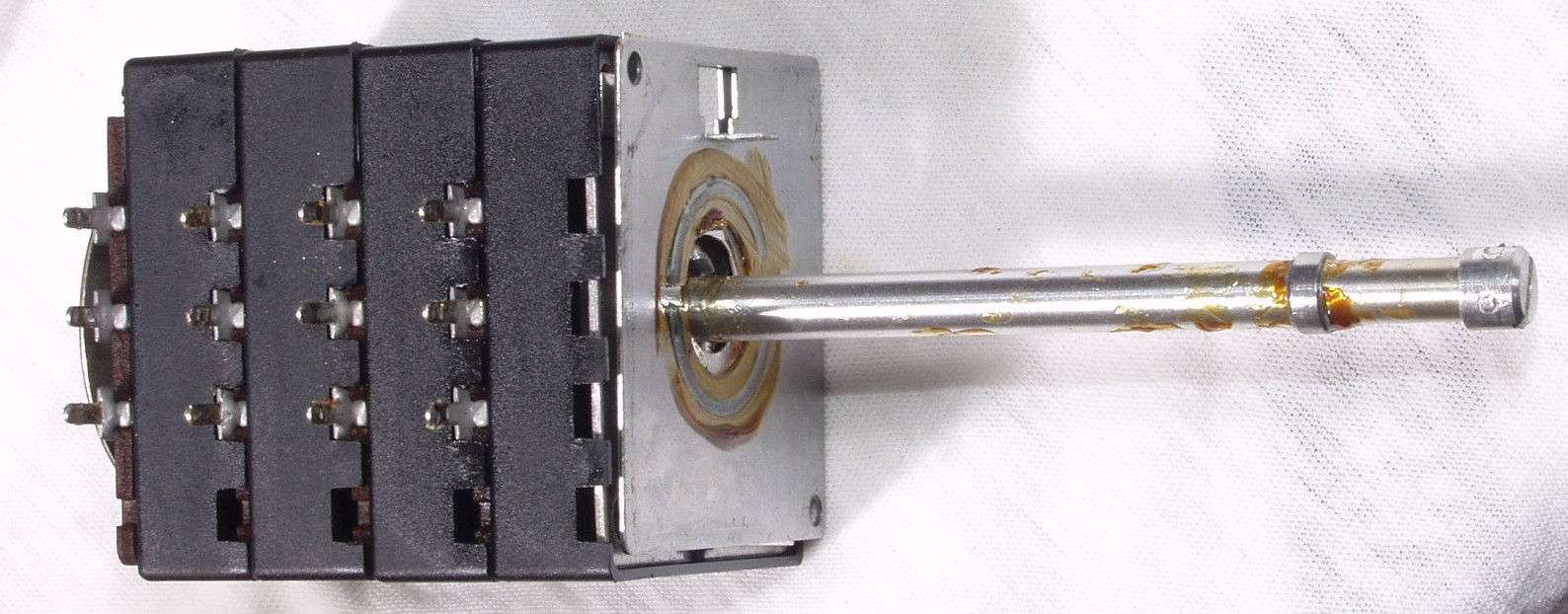

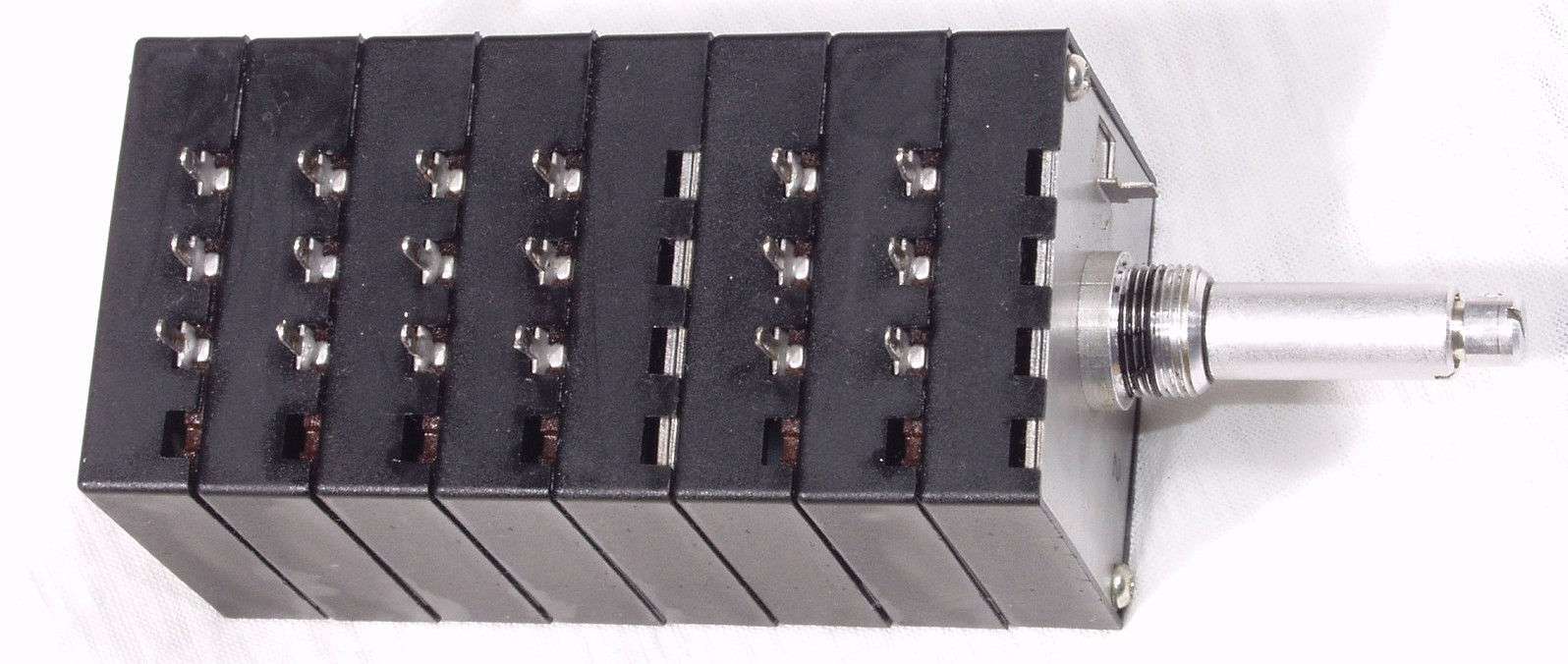

| Ｃ−４Ａ． 修理中 メインＶＲ＋バランスＶＲ清掃 メインＶＲ部 外さないで、接点復活材を使用すると、軸のグリスが溶け出し、 やがて、抵抗体や接点に皮膜を作る事になる。 |
 |

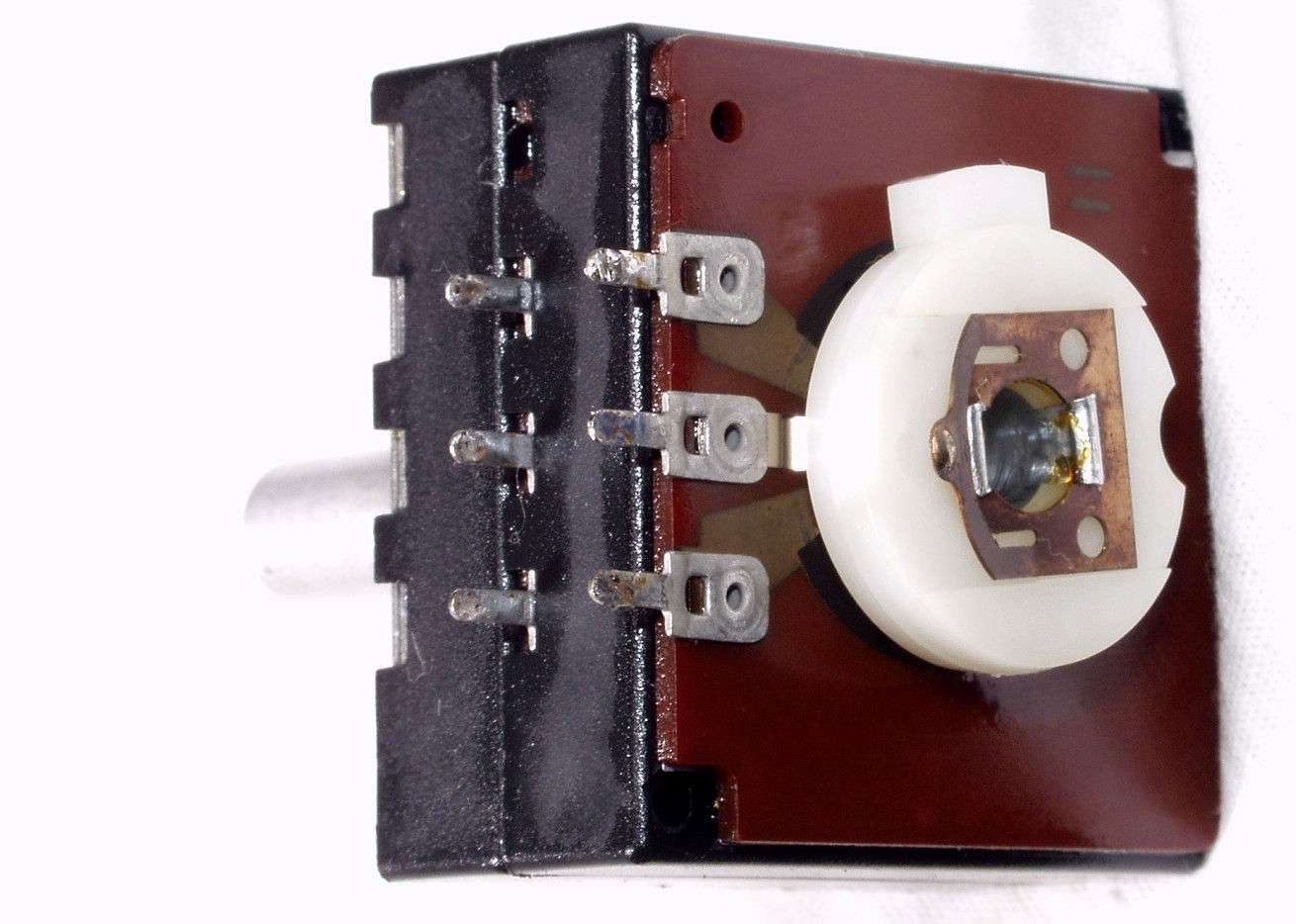

| Ｃ−４Ｂ． 修理中 メインＶＲ＋バランスＶＲ清掃 バランスＶＲ部 |
 |
| Ｃ−４Ｃ． 修理後 メインＶＲ＋バランスＶＲ清掃 |
 |

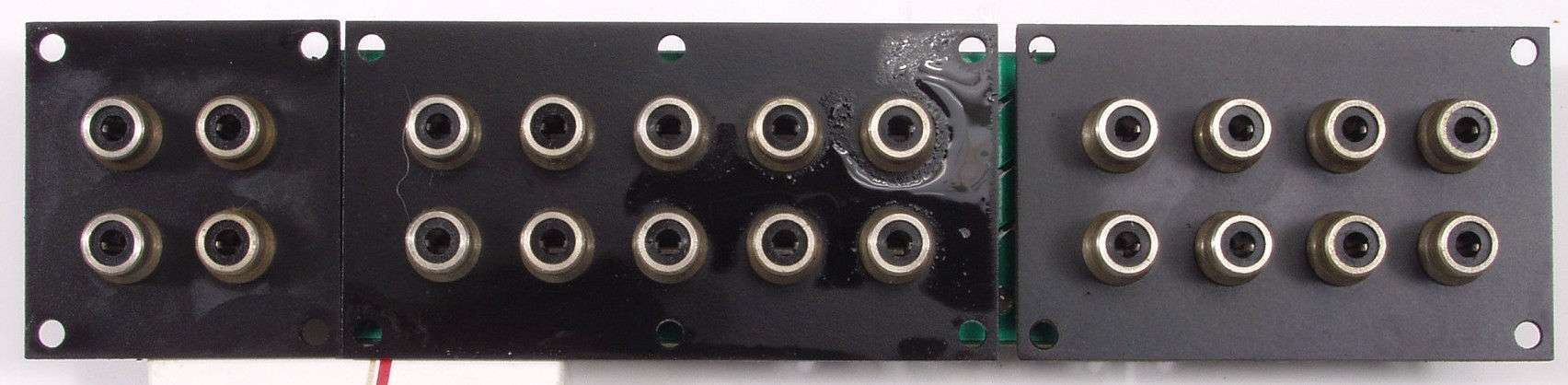

| Ｃ−５Ａ． 修理前 ＲＣＡ端子 接点復活材が染みこんでいる |
 |

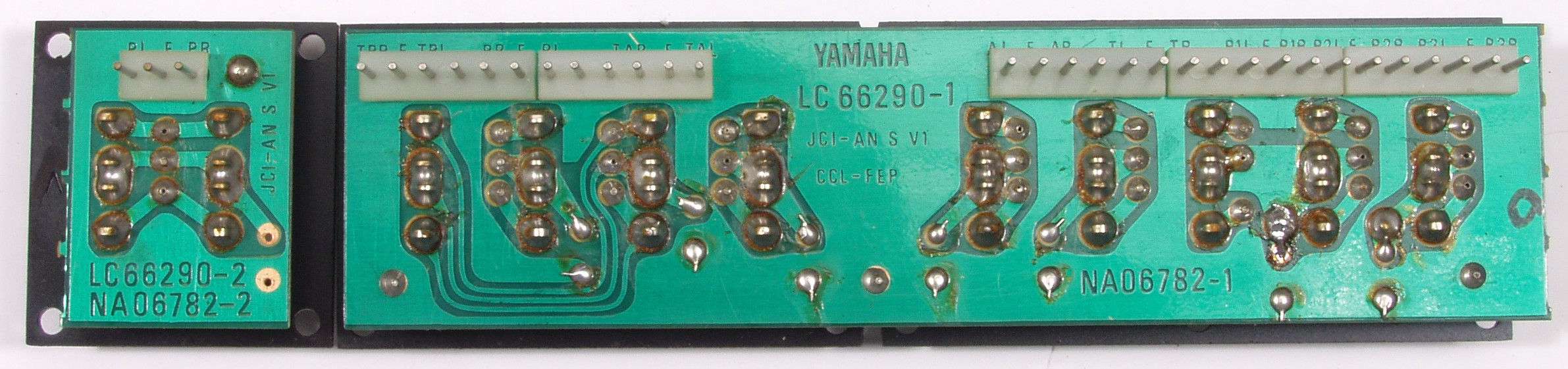

| Ｃ−５Ｂ． 修理前 ＲＣＡ端子裏 |
 |

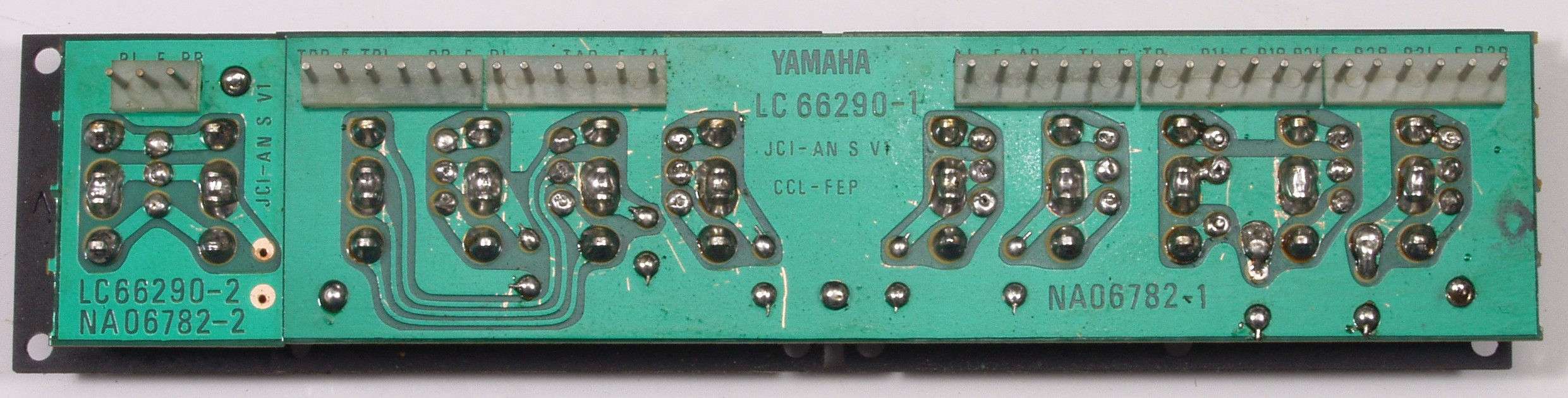

| Ｃ−５Ｃ． 修理（ハンダ補正）後 ＲＣＡ端子裏 全ハンダやり直す＋不要なフラックスを取り、清掃後 |
 |

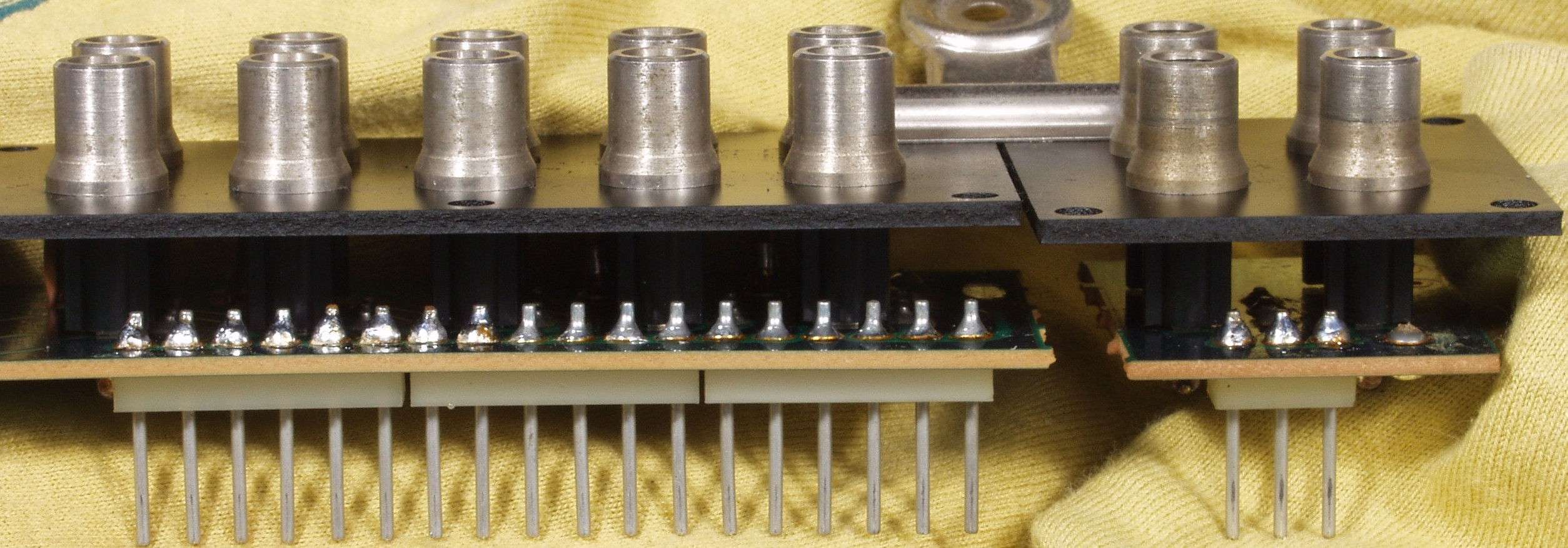

| Ｃ−５D． 修理（ハンダ補正）中 ＲＣＡ端子 全ハンダやり直す 両サイド終了 |
 |

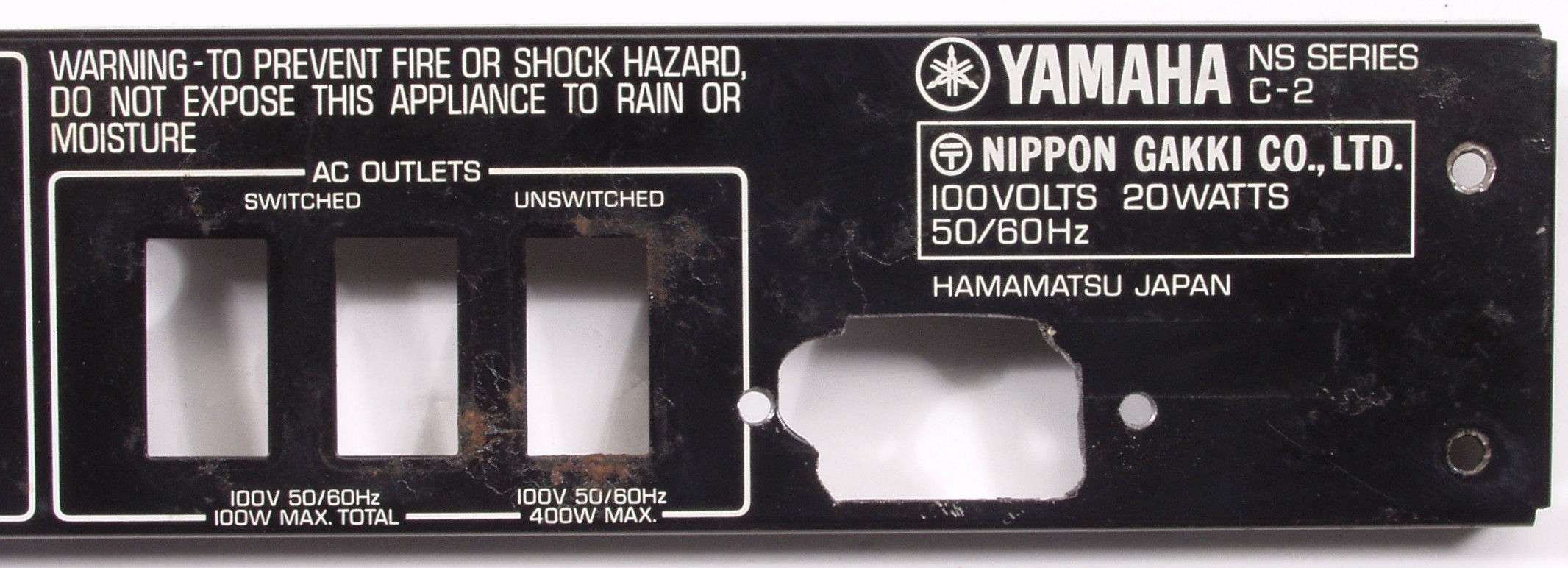

| Ｃ−６Ａ． 修理中 ＡＣインレットソケット取付 穴開け |
 |

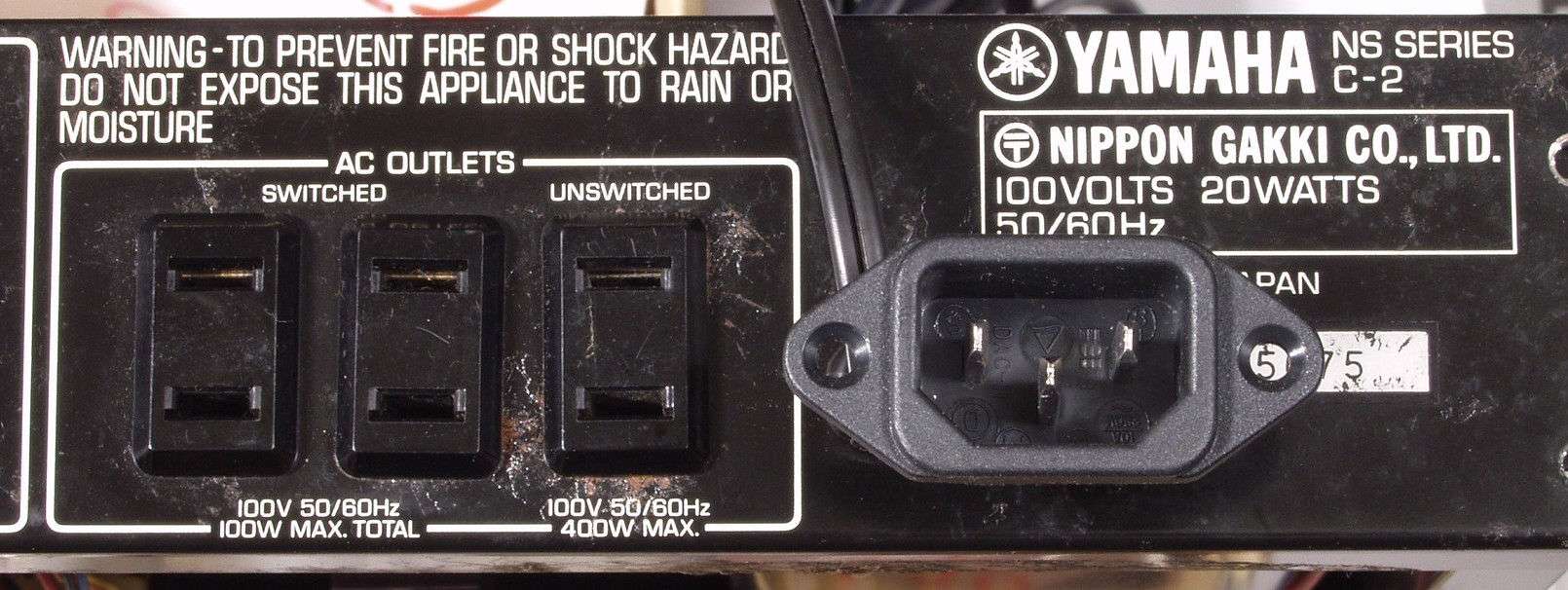

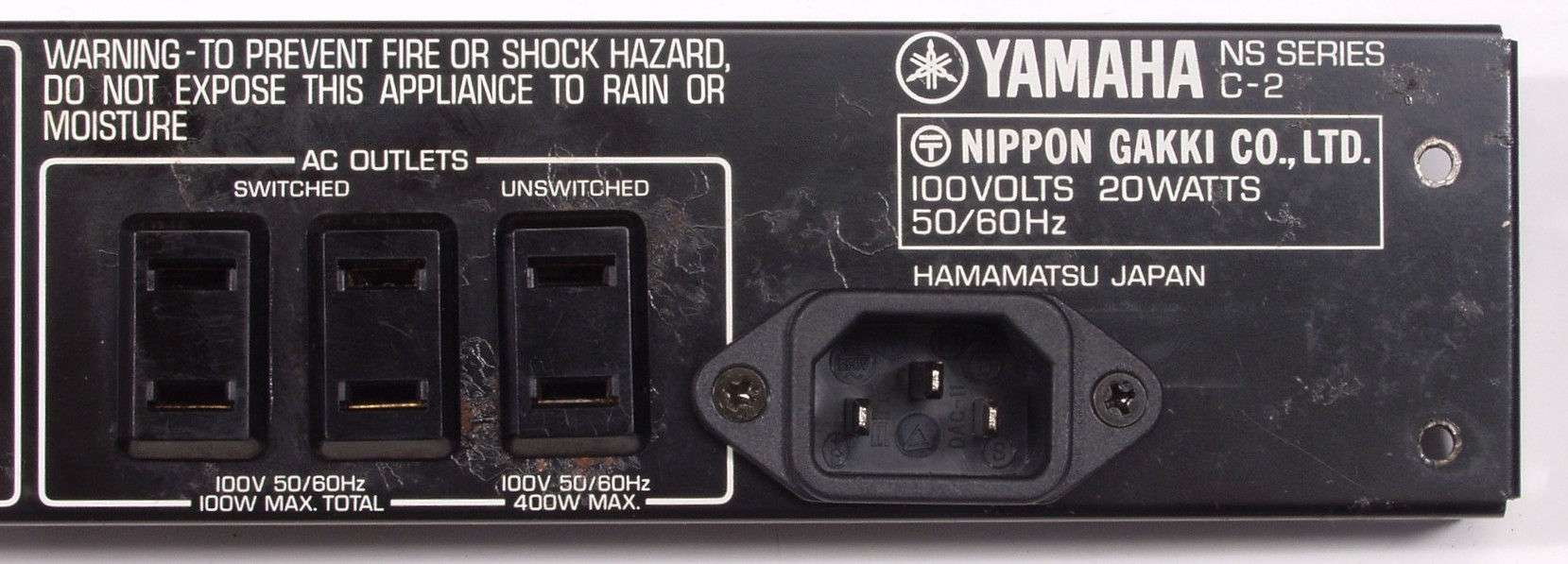

| Ｃ−６Ｂ．完成 ＡＣインレットソケット取付 |
 |

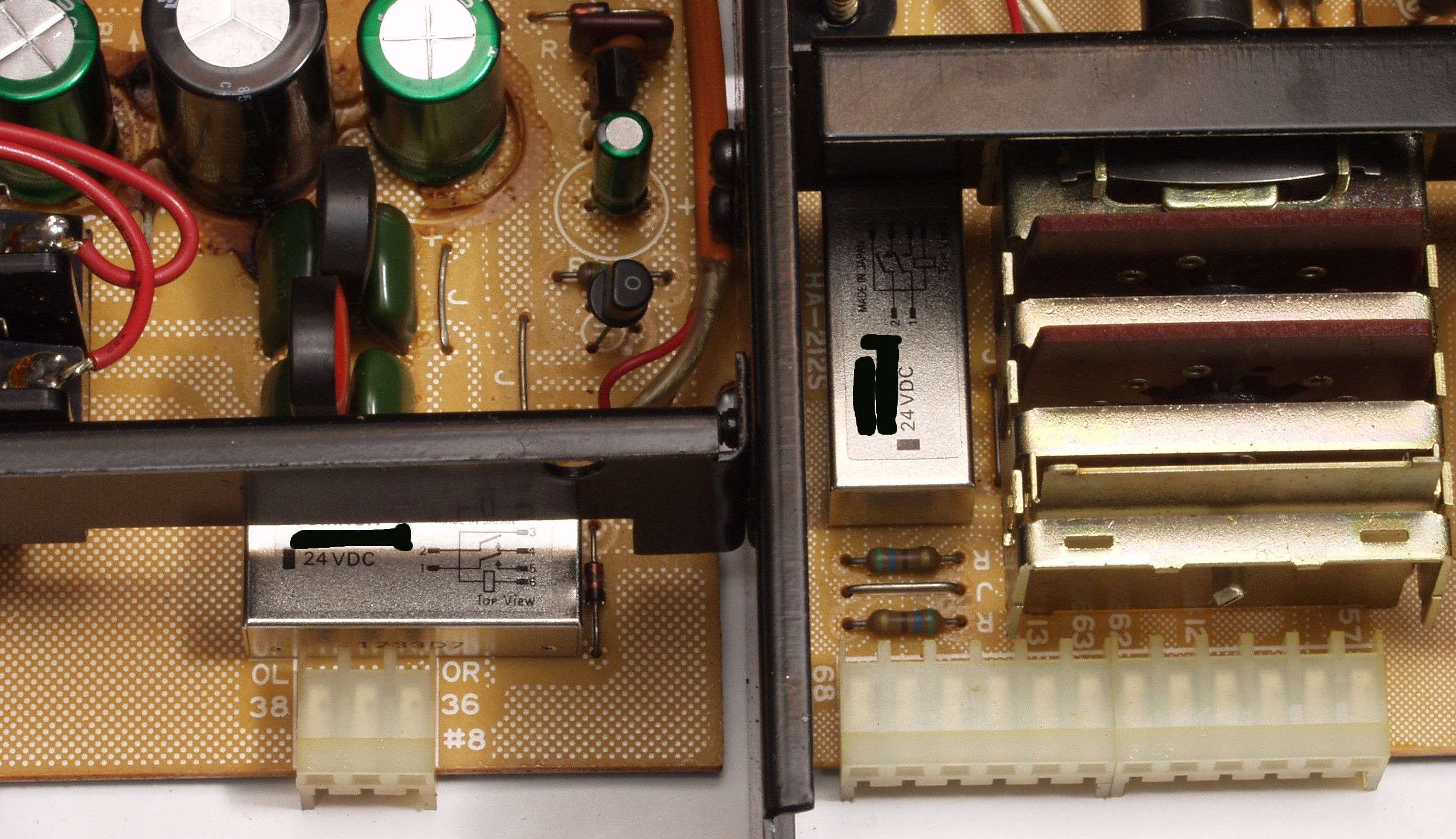

| Ｃ−７． 修理後 出力リレー交換後 メーカー名は写真上で消しました |
 |

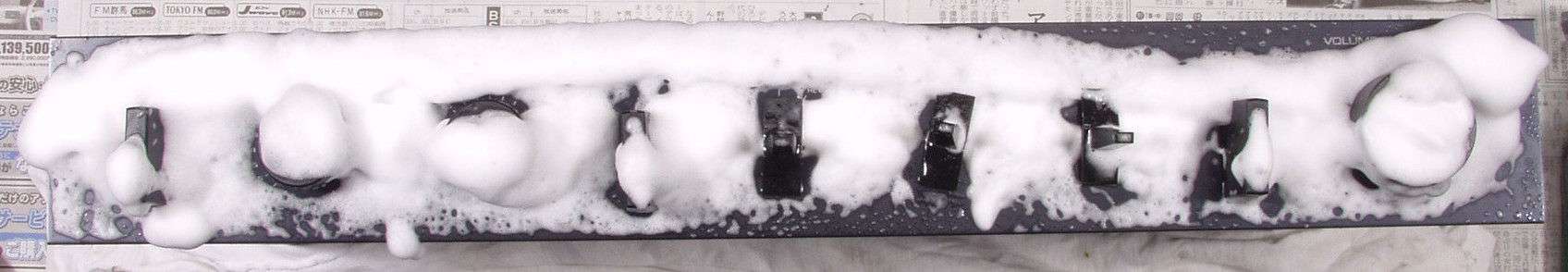

| Ｃ−８． パネル清掃 |
 |

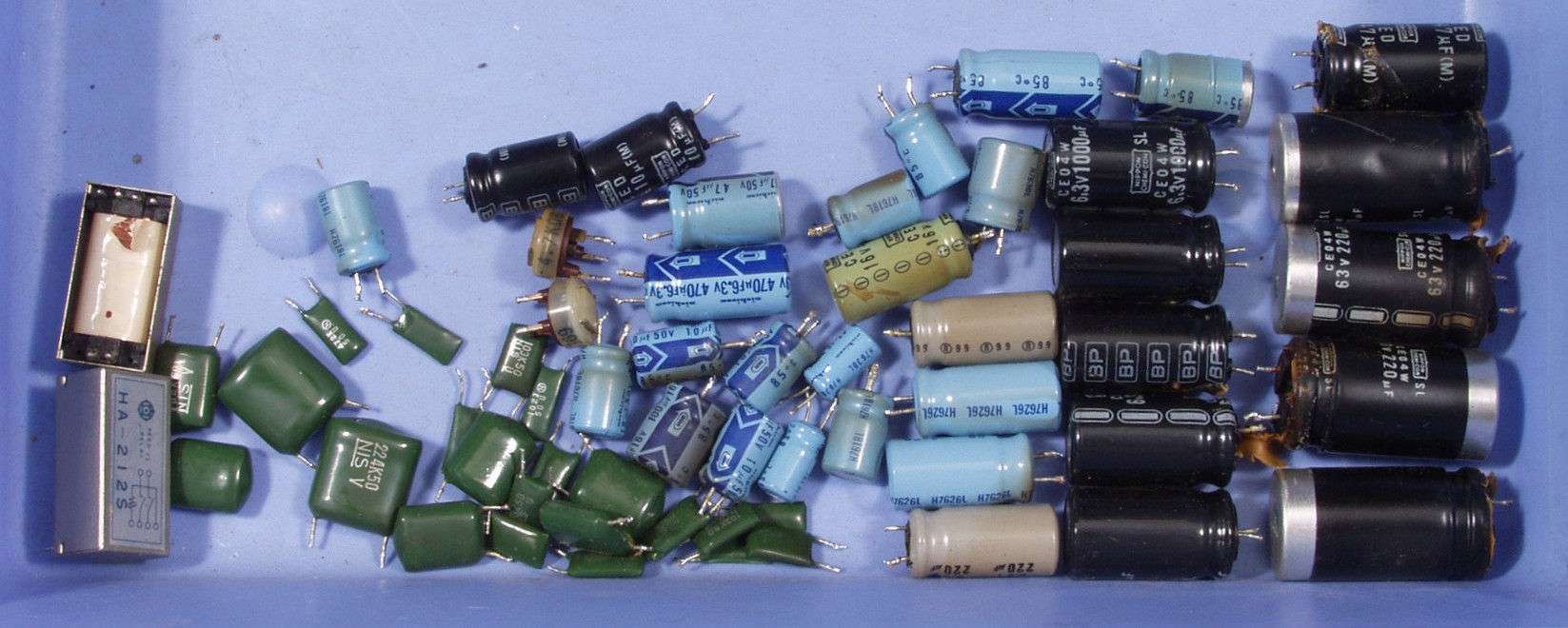

| Ｃ−９． 交換部品 |
 |
| Ｃ−ＡＡ． 修理前 上から見る |
|

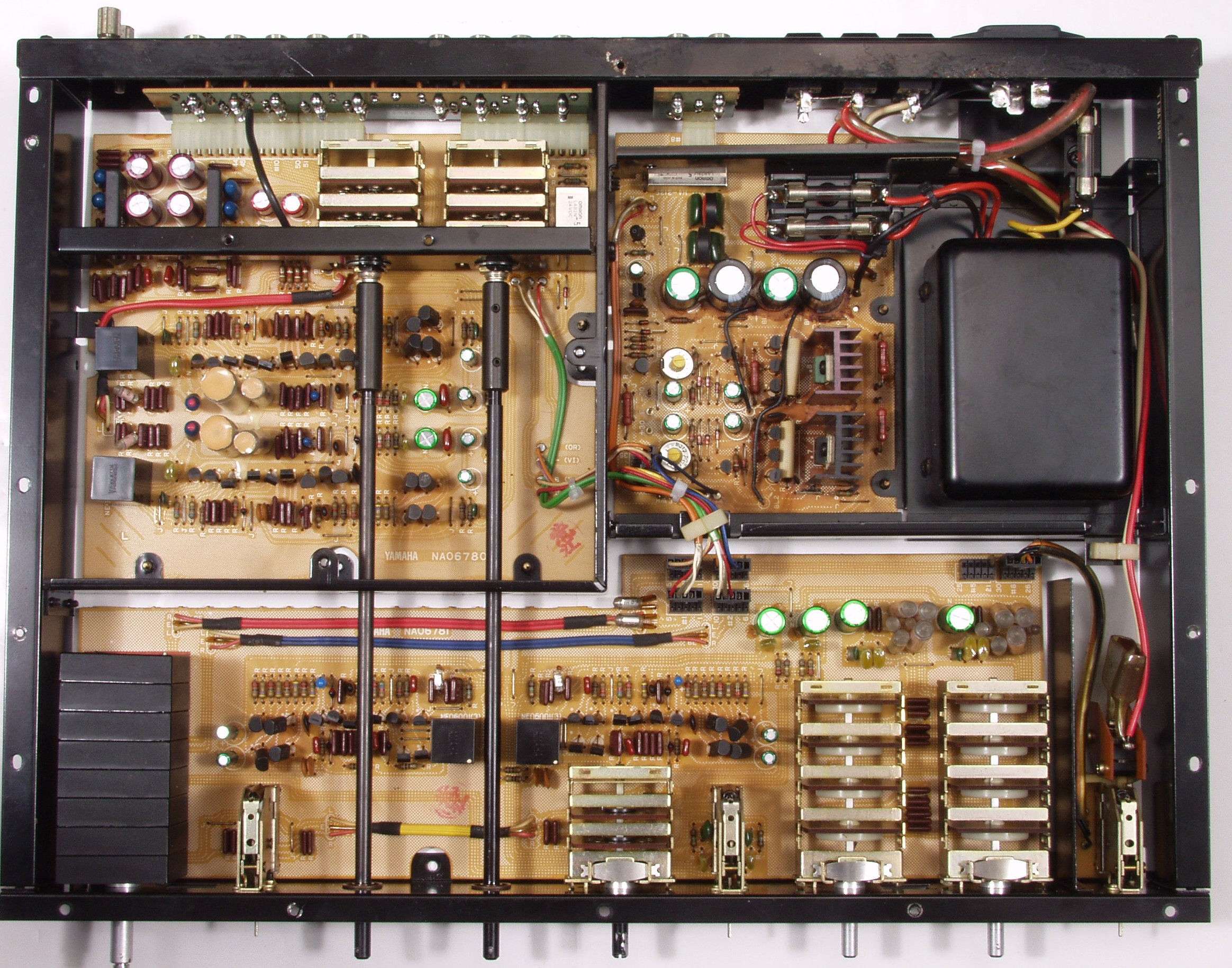

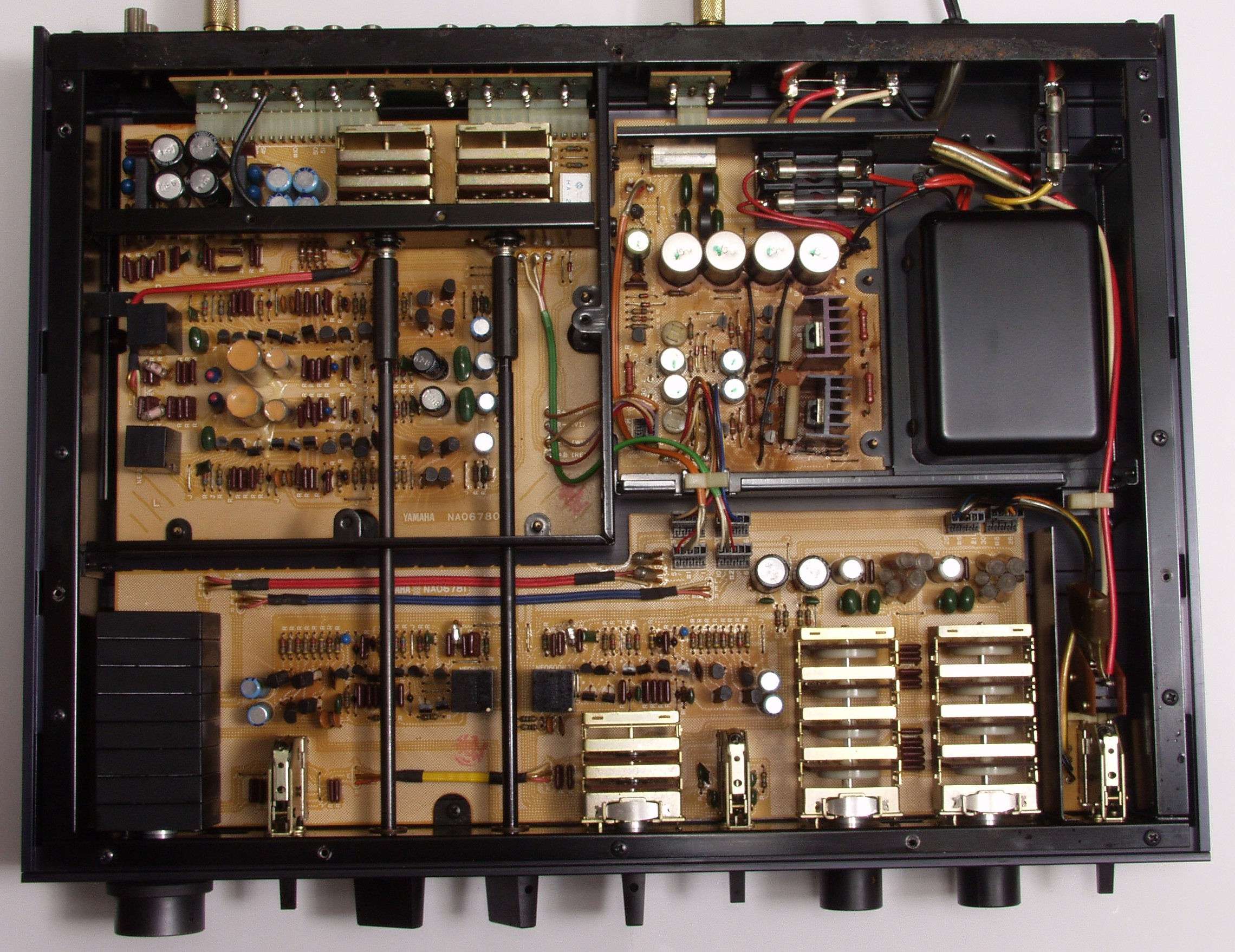

| Ｃ−ＡＢ． 修理後 上から見る |
 |

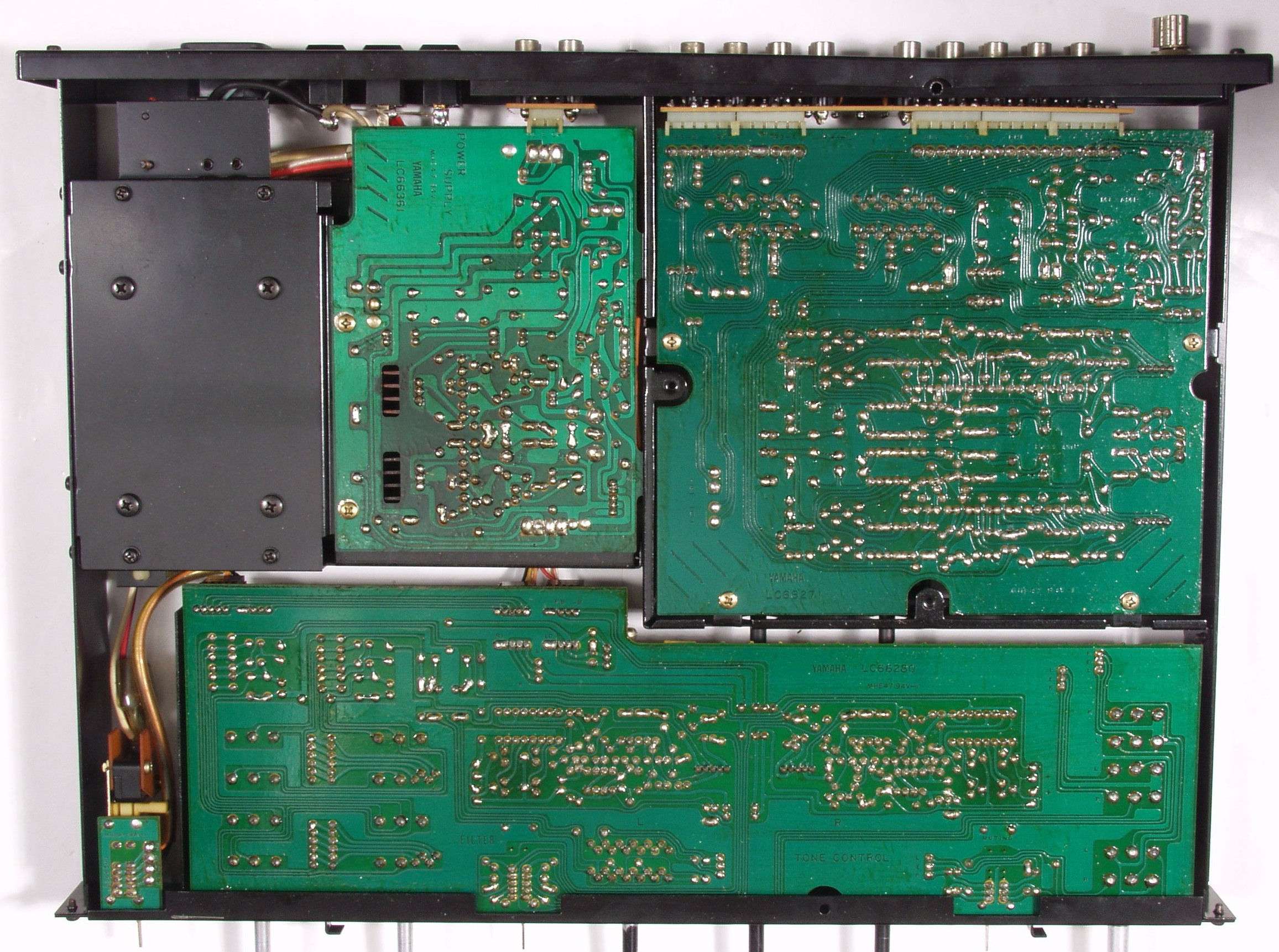

| Ｃ−ＡＣ． 修理前 下から見る |
|
| Ｃ−ＡＤ． 修理後 下から見る |
 |

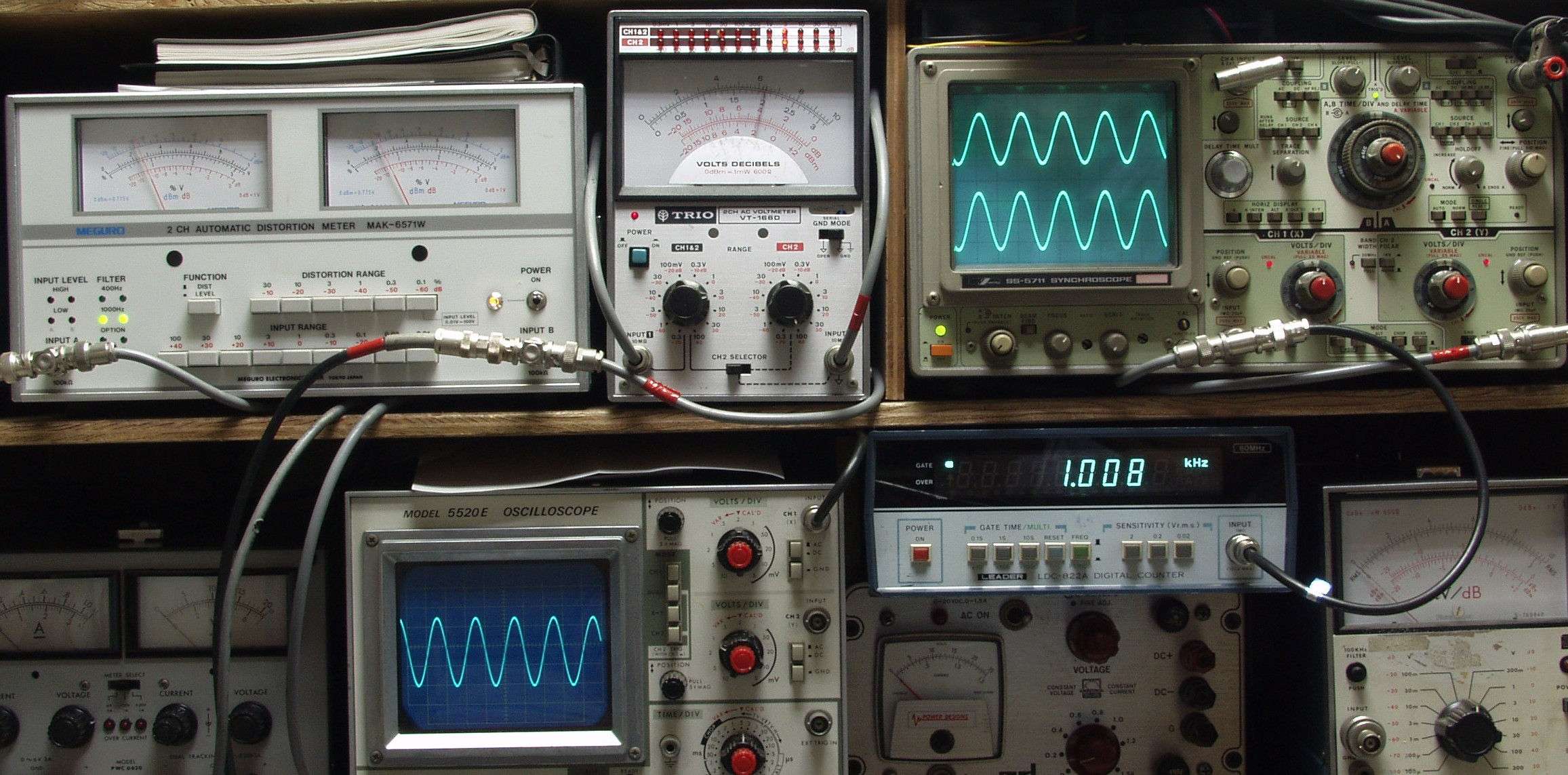

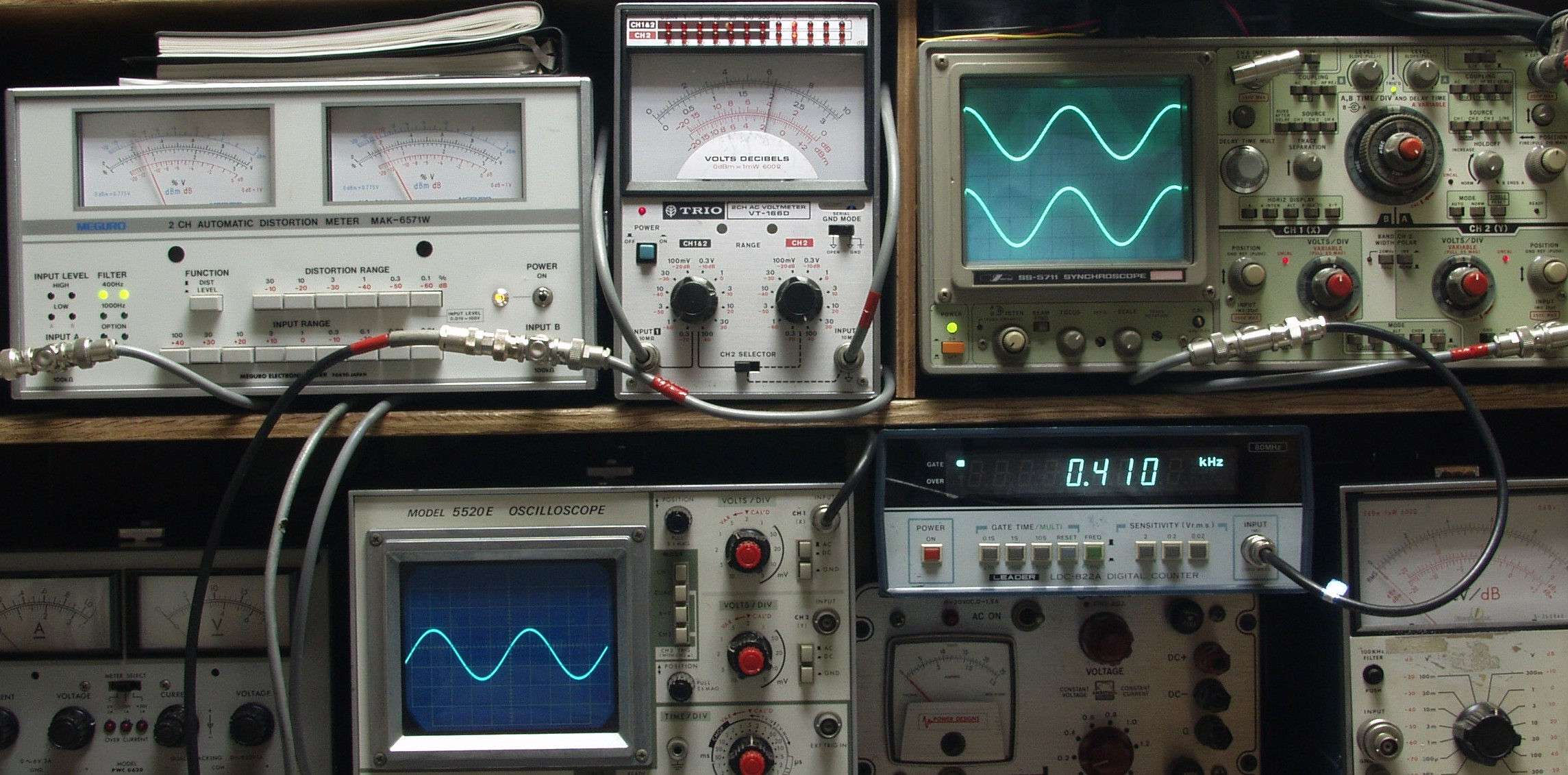

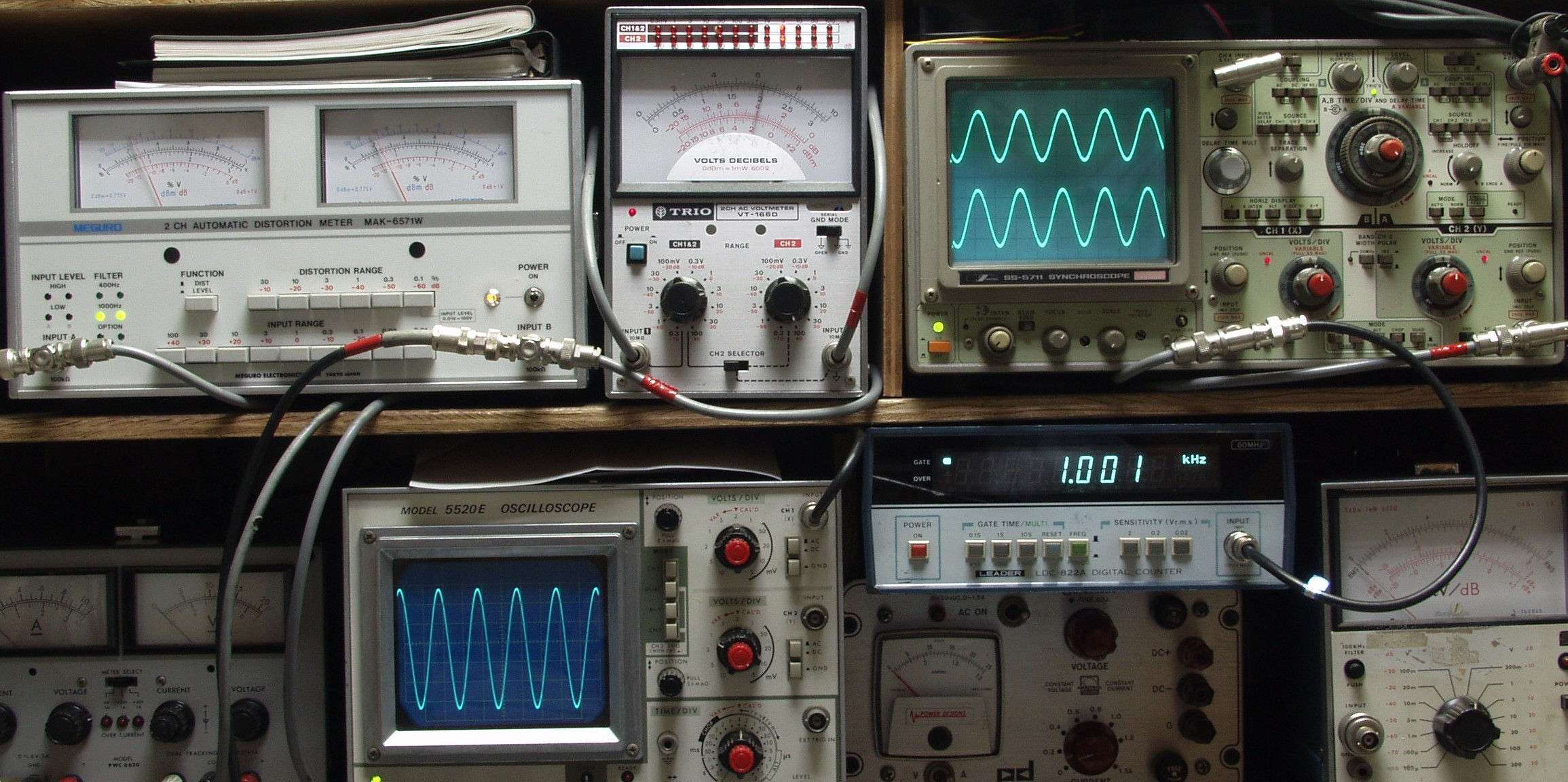

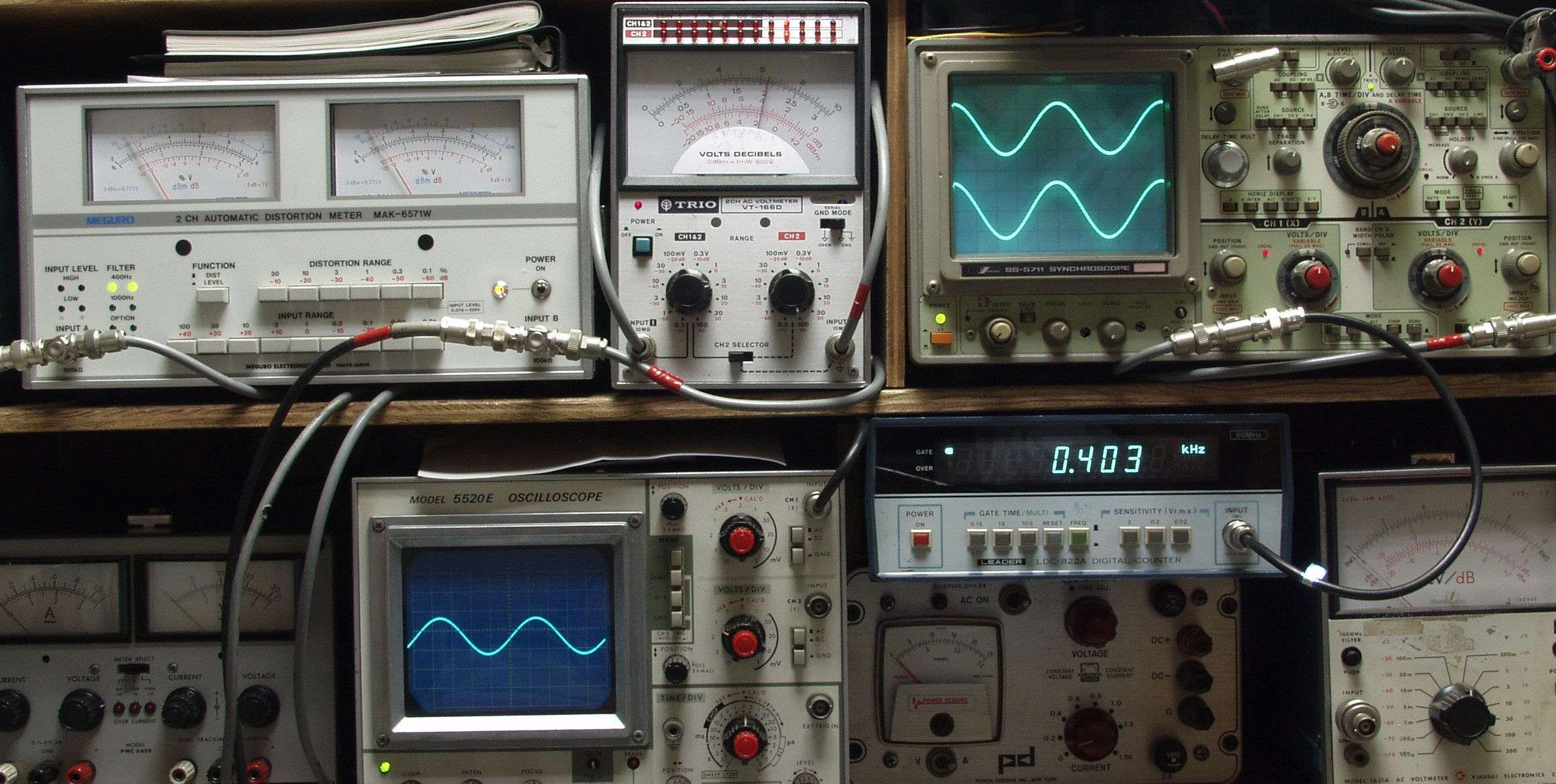

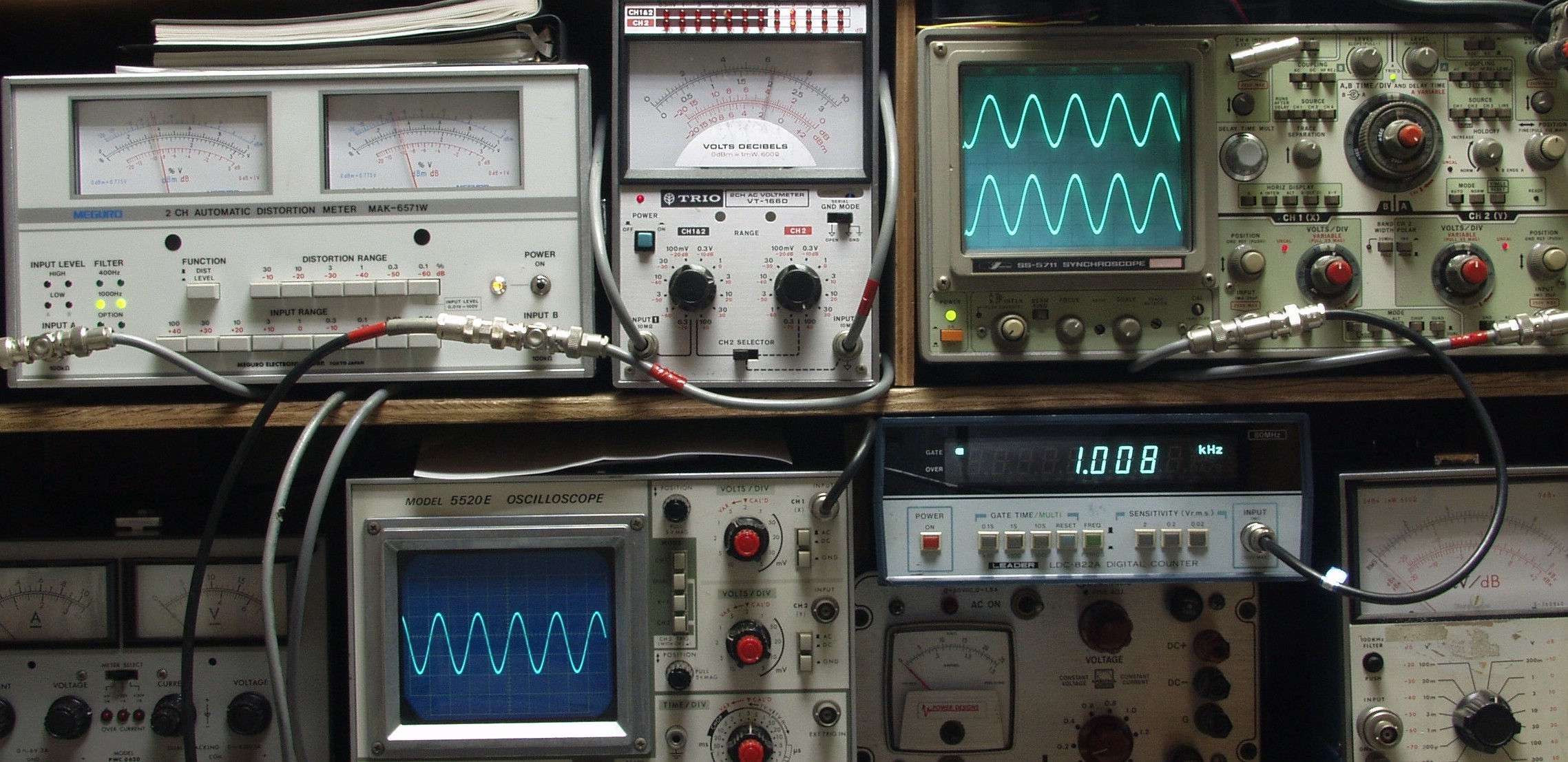

| Ｅ． 調整・測定 Ｅ−１Ａ． 出力・歪み率測定 完全にシールドしていませんので、少し歪みは悪いです ＜見方＞ 上左オーディオ発振器より４００ＨＺ・1ＫＨＺの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のＴＴＬレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ−２Ａ． 出力電圧２Ｖ 歪み率＝０．０４％ ＡＵＸ入力 １０００ＨＺ |
 |

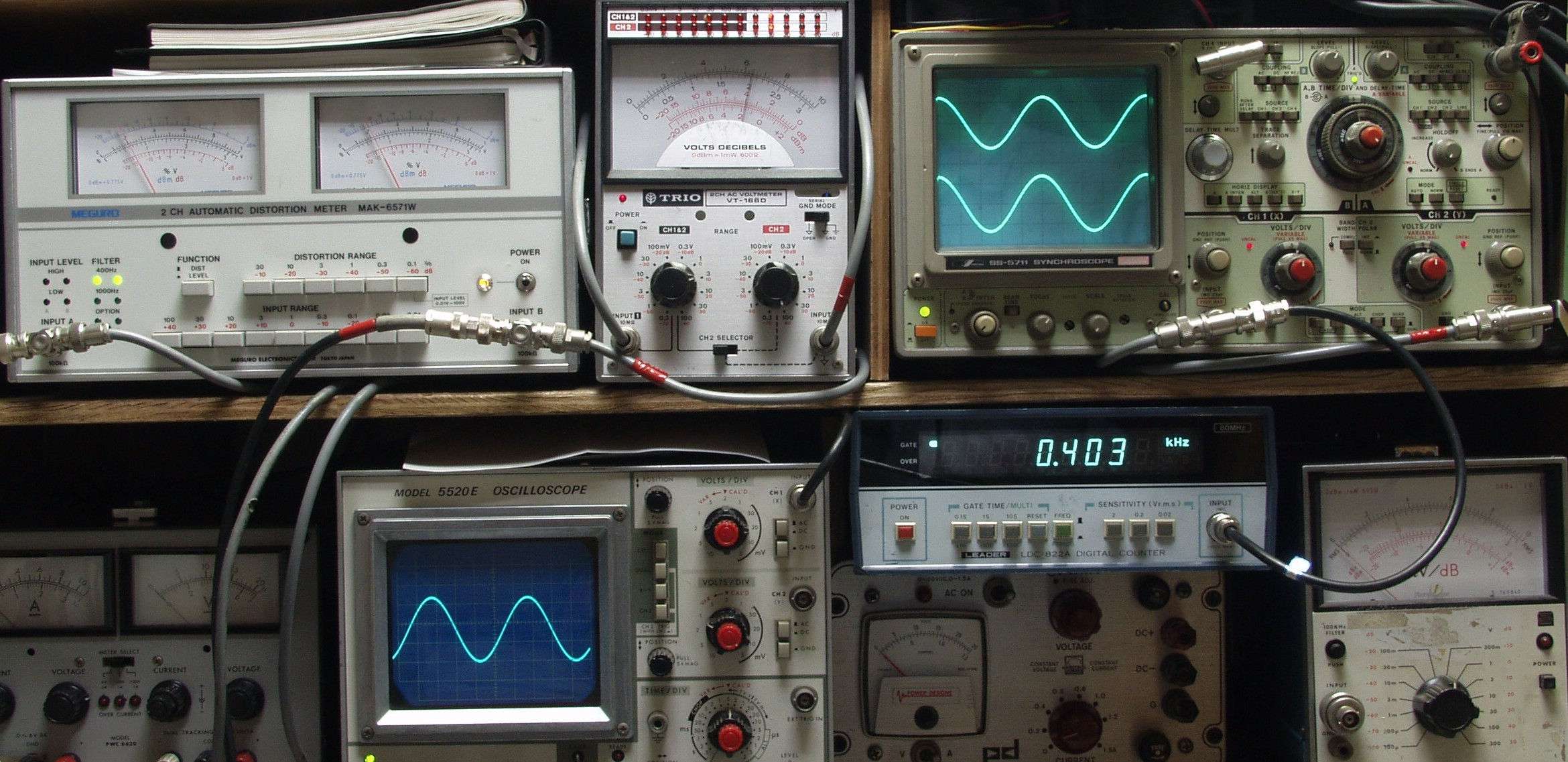

| Ｅ−２Ｂ． 出力電圧２Ｖ 歪み率＝０．０３％ ＡＵＸ入力 ４００ＨＺ |
 |
| Ｅ−３Ａ． 出力電圧２Ｖ 歪み率＝０．０３％ ＭＭ入力 １０００ＨＺ |
 |
| Ｅ−３Ｂ． 出力電圧２Ｖ 歪み率＝０．０２％ ＭＭ入力 ４００ＨＺ |
 |
| Ｅ−４Ａ． 出力電圧２Ｖ 歪み率＝０．０３％ ＭＣ入力 １０００ＨＺ |
 |
| Ｅ−４Ｂ． 出力電圧２Ｖ 歪み率＝０．０２％ ＭＣ入力 ４００ＨＺ |
 |

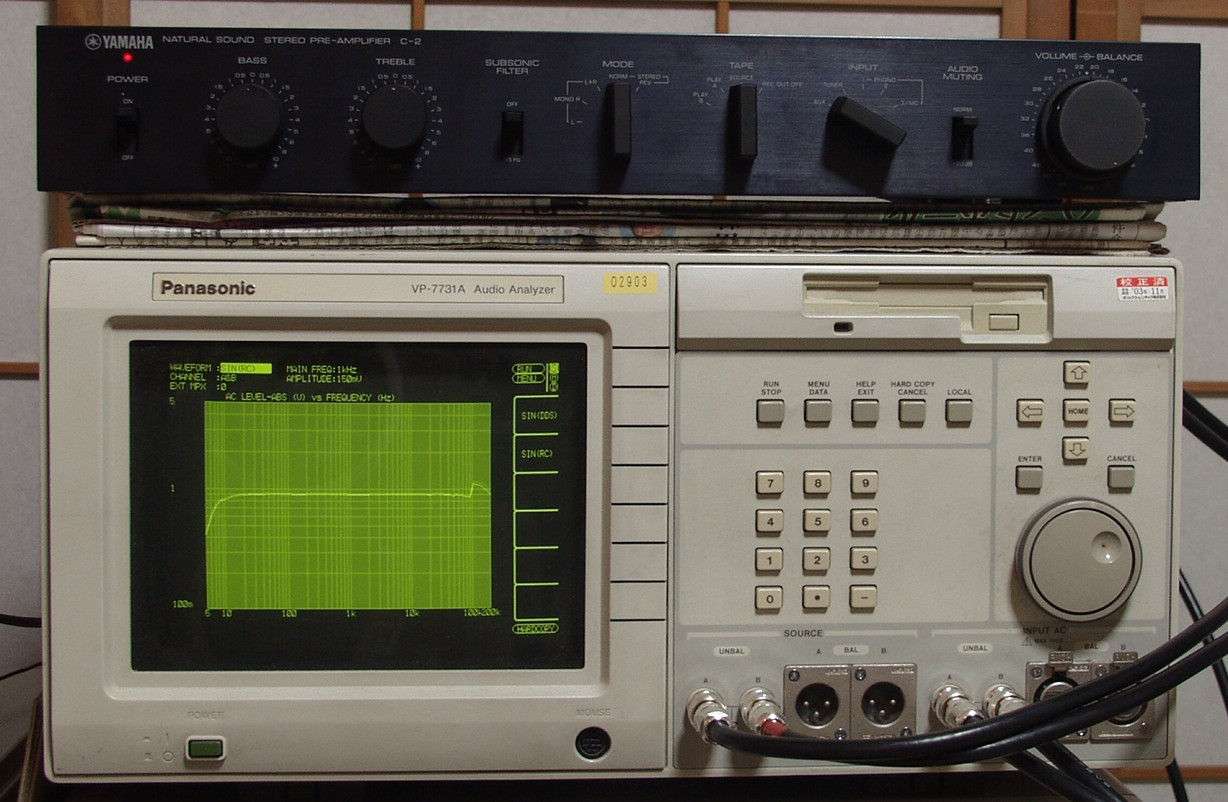

| ＥＥ． 上位測定器による 調整・測定 完全に組み立てて有ります。 |
 |

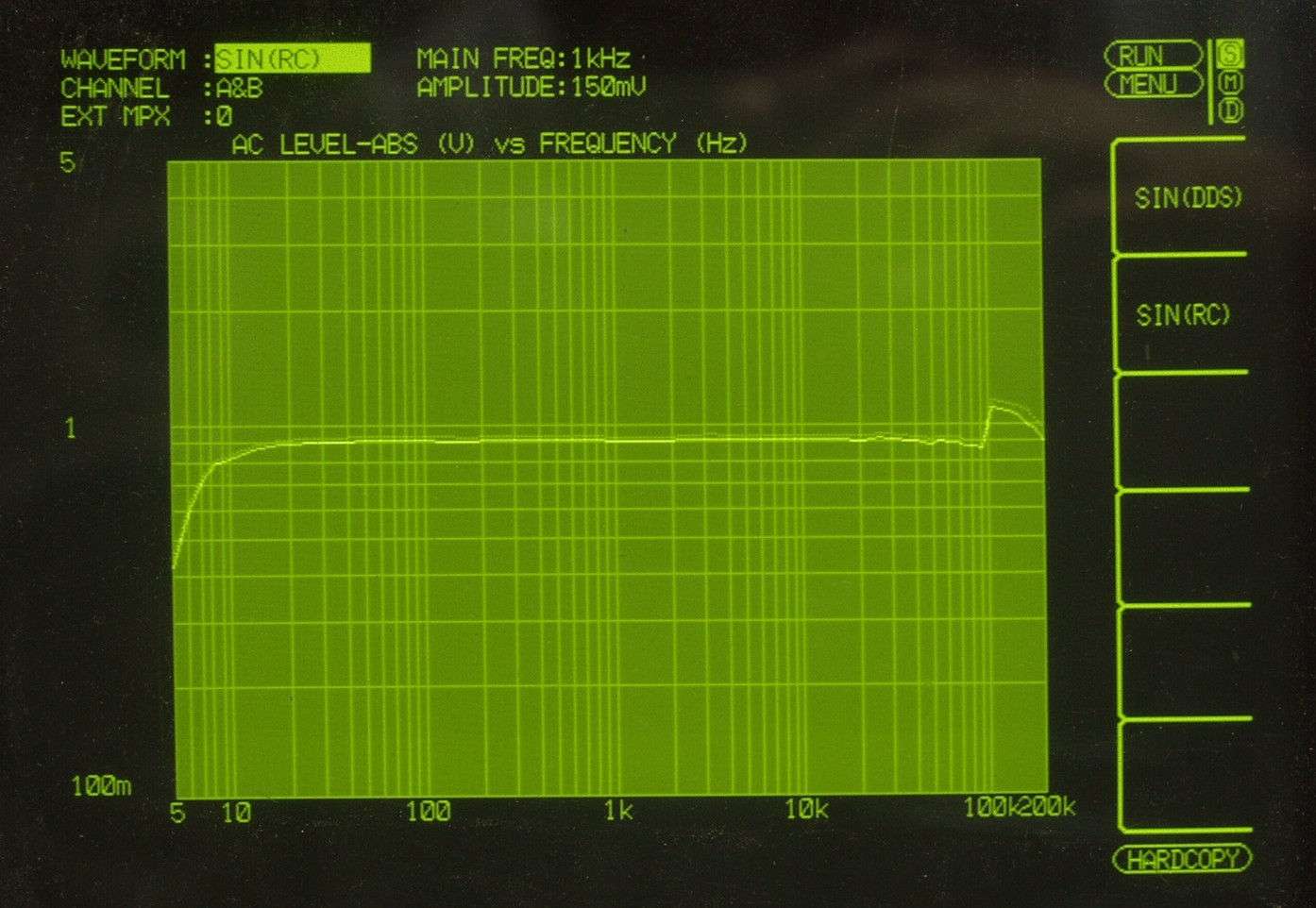

| ＥＥ−１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

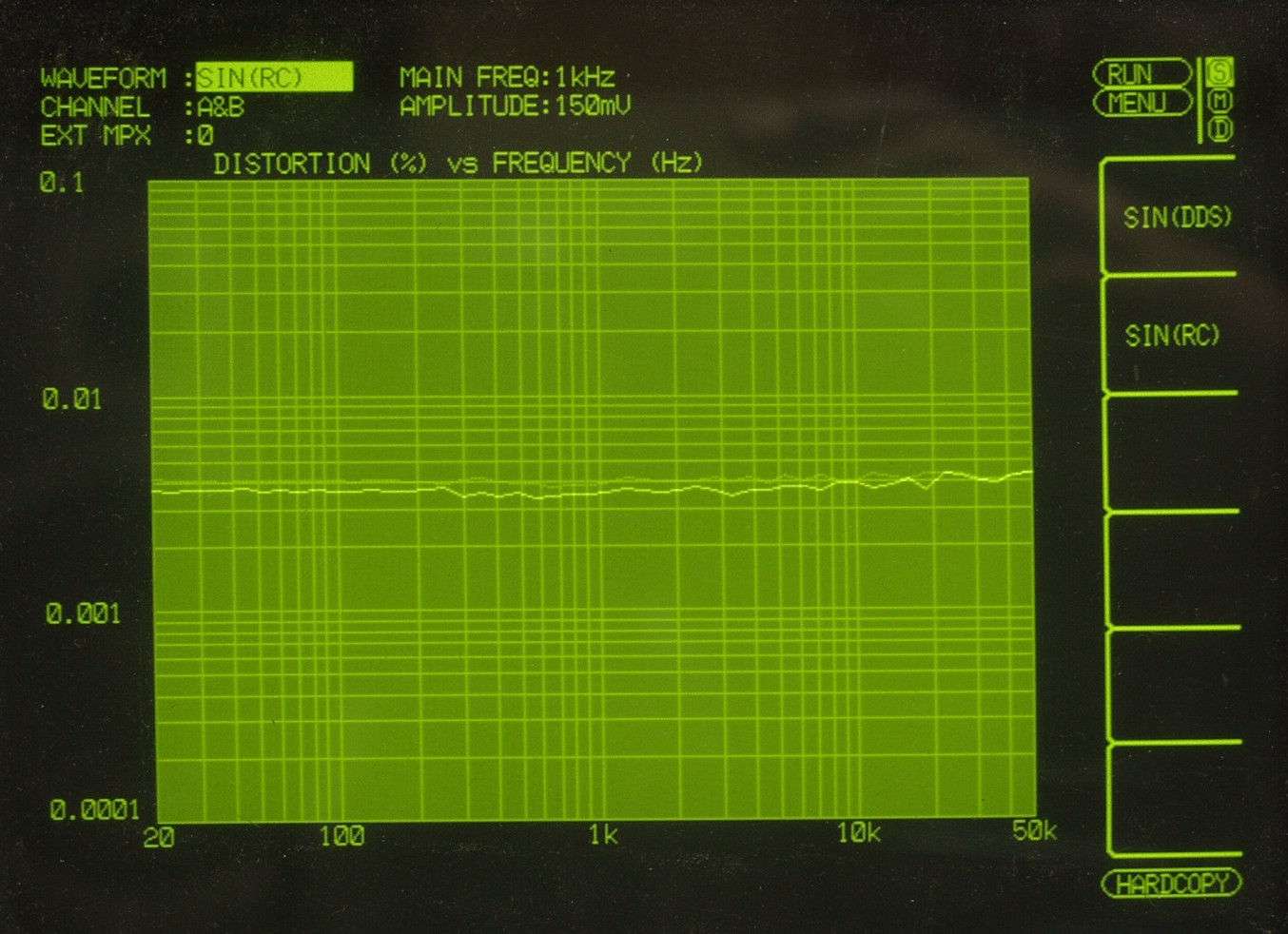

| ＥＥ−１Ｂ． 歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

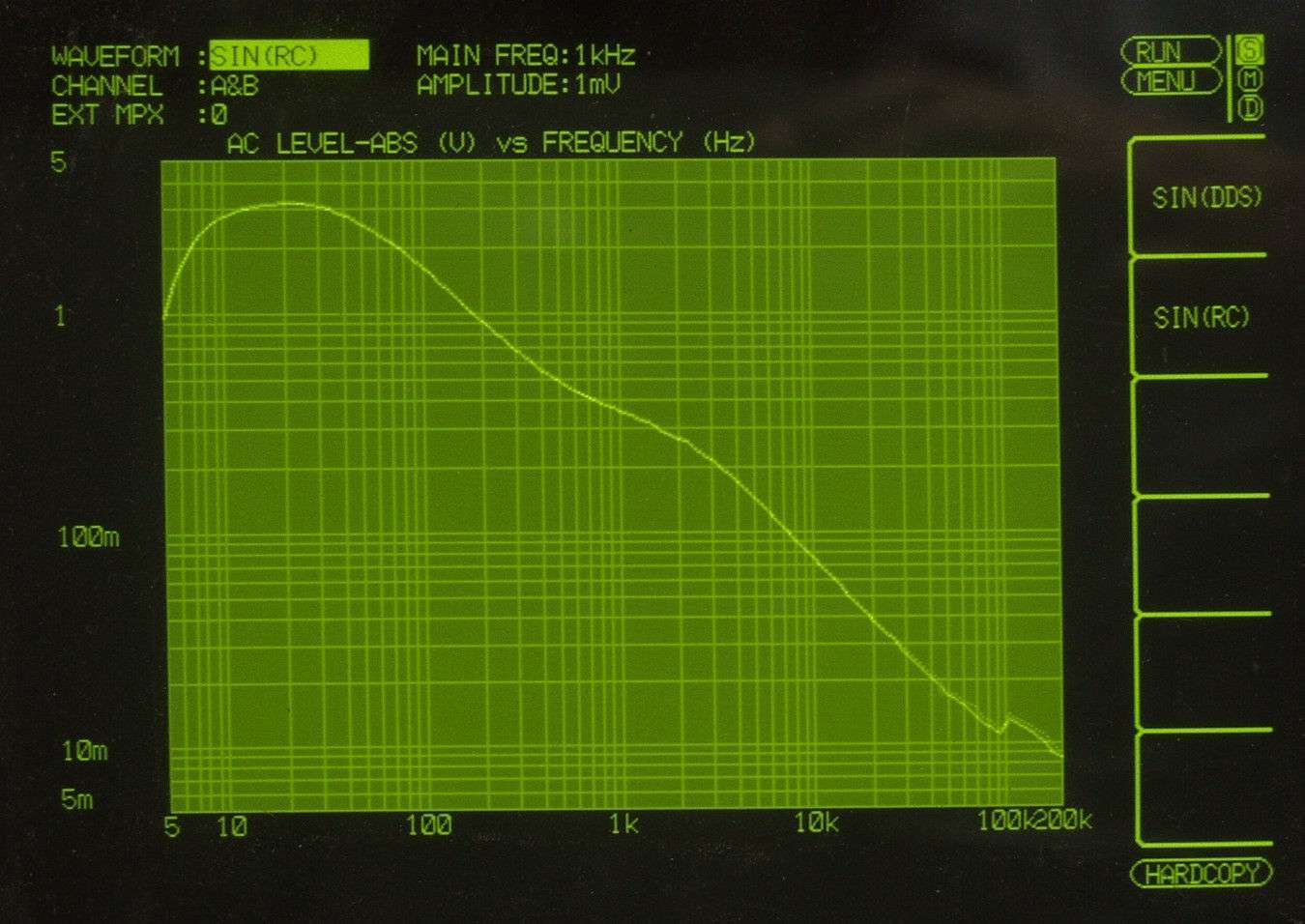

| ＥＥ−２． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ ＭＭ入力 入力電圧＝１ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |
| ＥＥ−３． 入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−３ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
 |

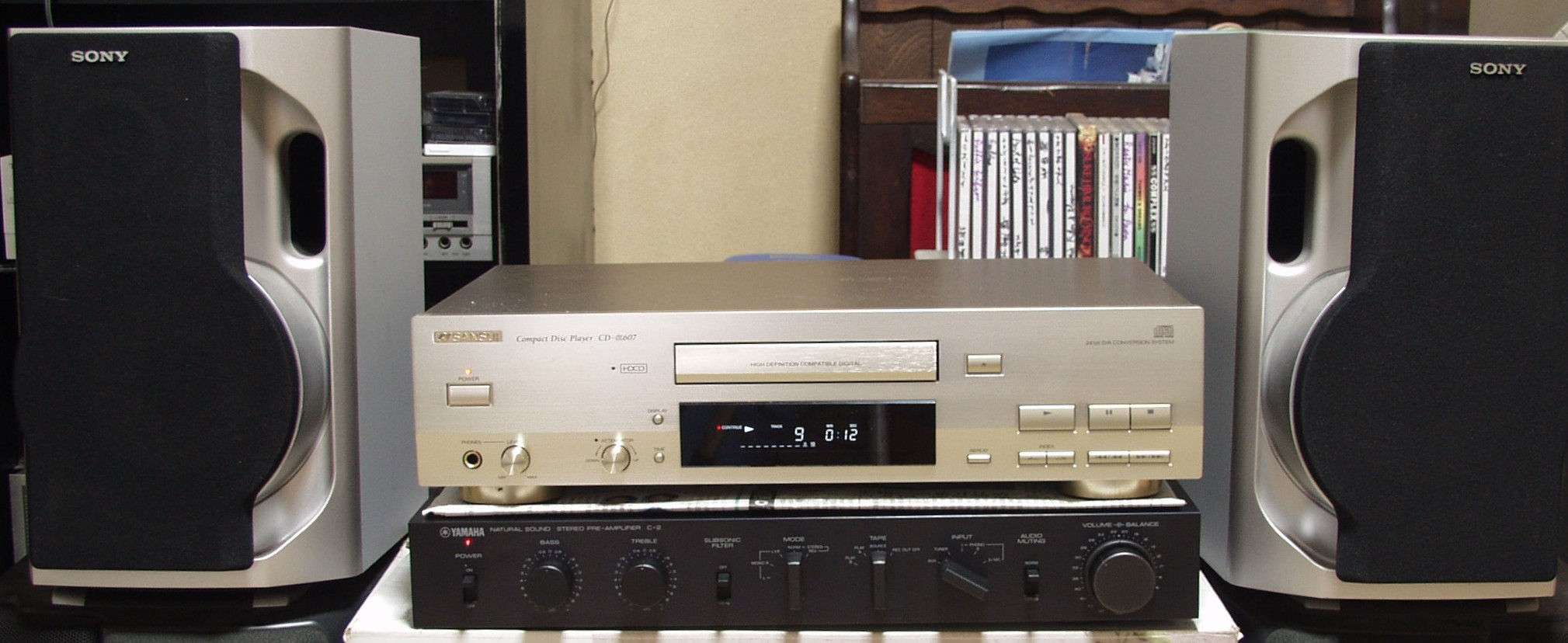

| Ｅ−５． ２４時間エージング |
 |
