ＹＡＱＩＮ　ＭＣ−１０Ｌ　修理記録

平成２０年５月１０購入

A．　修理前の状況 研究備品として、ＹＡＨＯＯオークションで購入。 B．　原因 半田不良。 Ｃ．　修理状況 基板・配線手直し、補強。 Ｔ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｄ．　中国「雅琴社」。　ＭＣ−１０Ｌ　仕様

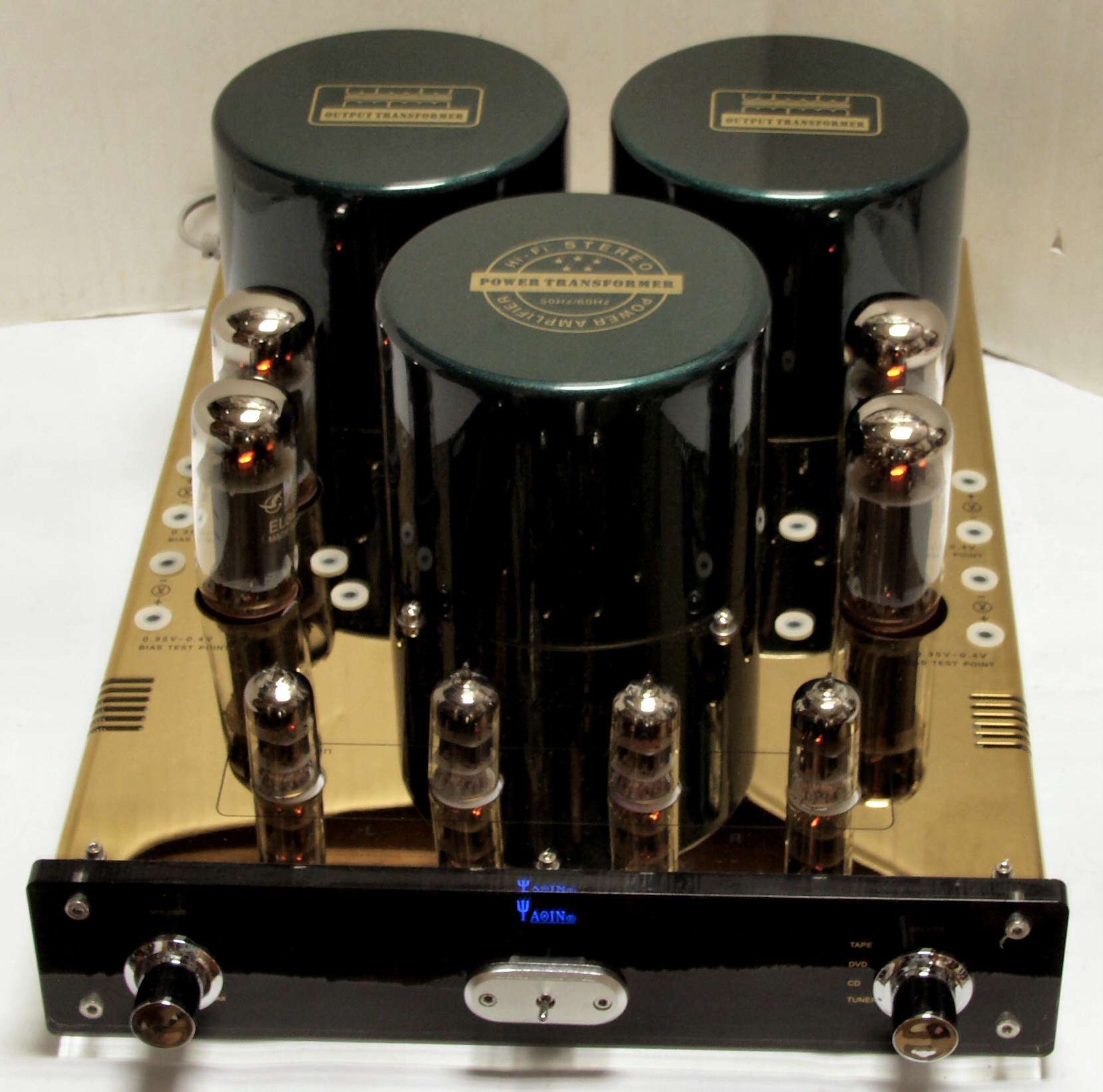

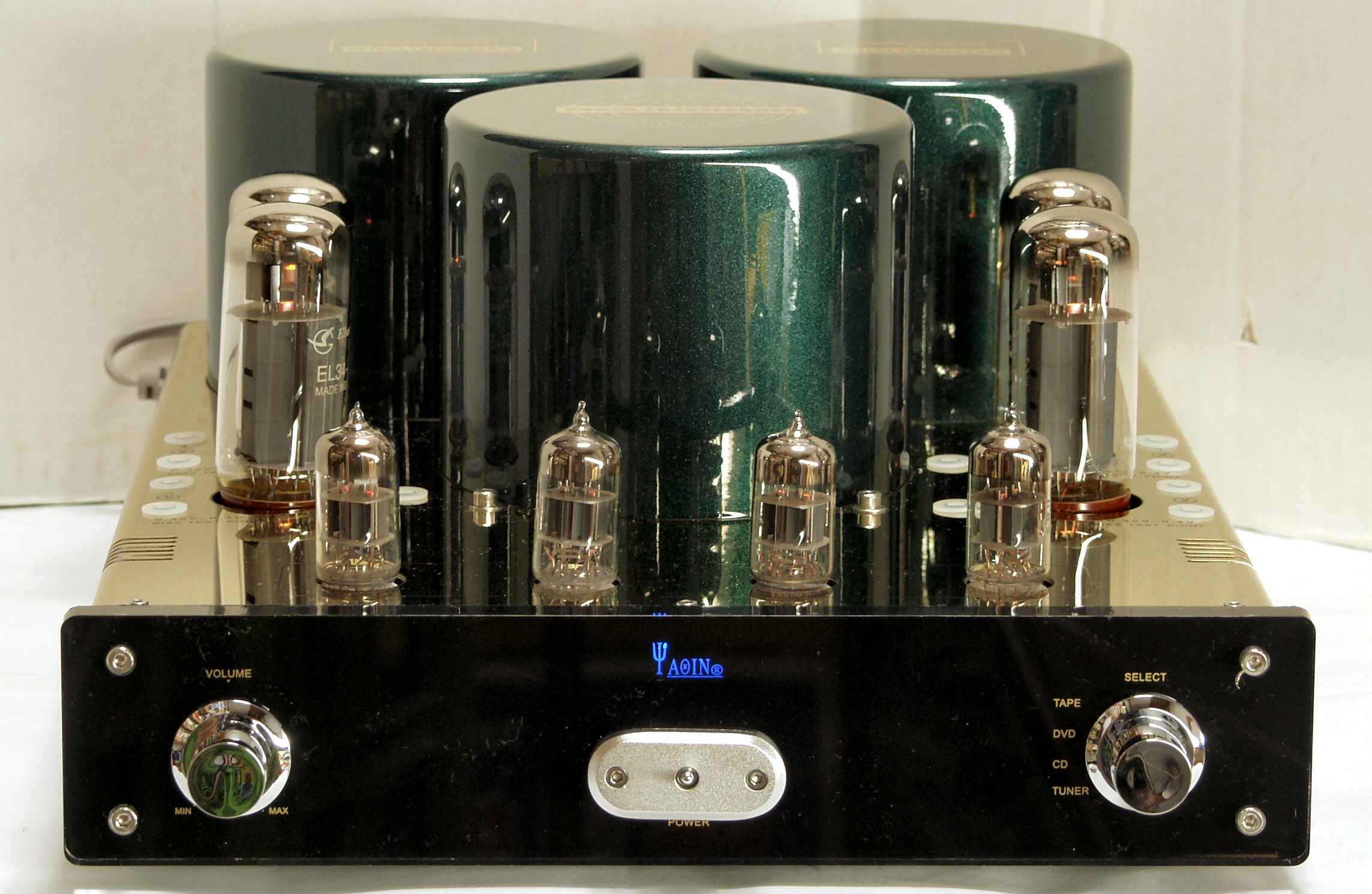

Ａ．　点検中 Ａ１．　点検中　前から見る

Ａ２．　点検中　前上から見る

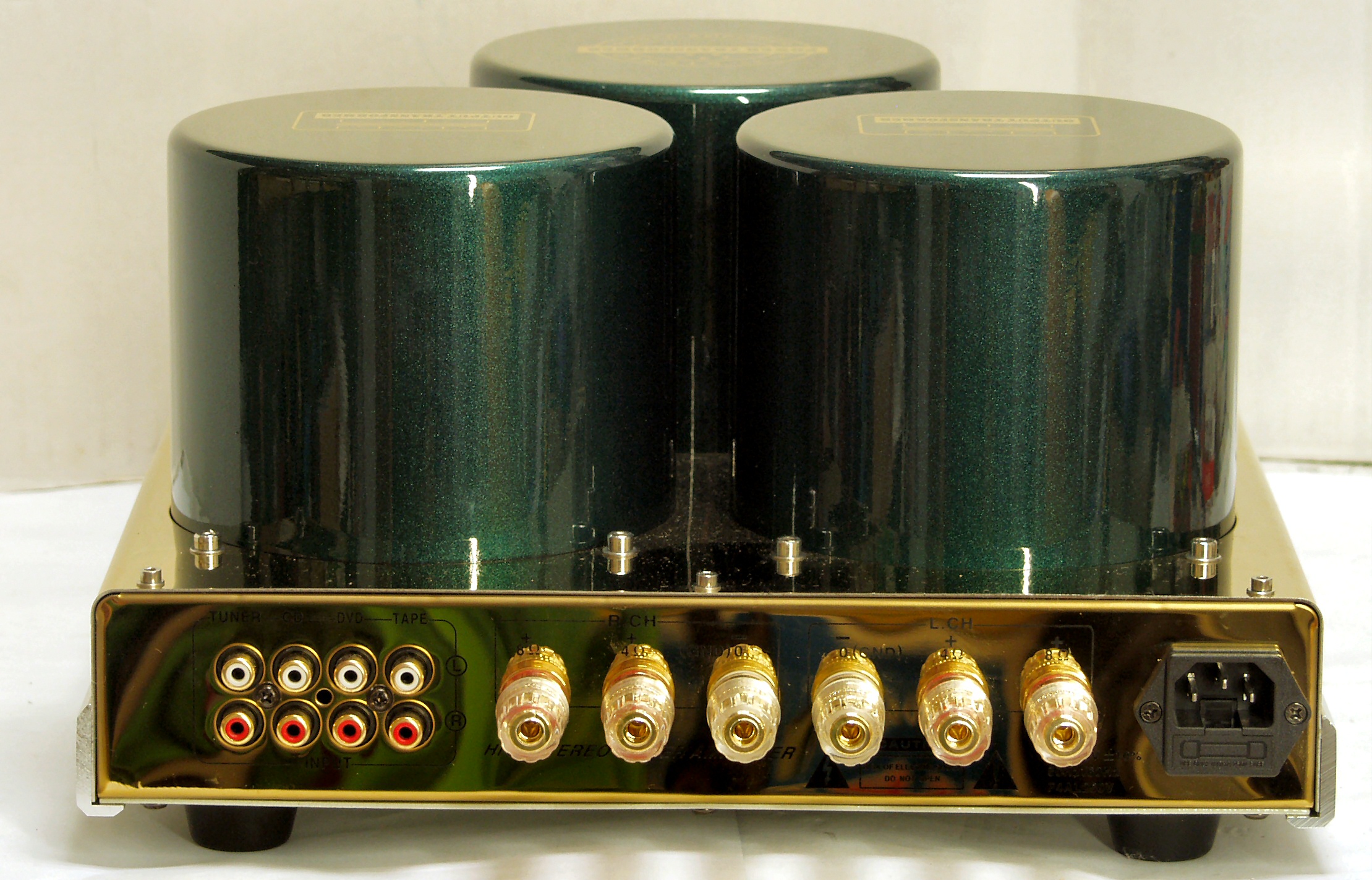

Ａ３．　点検中　後から見る

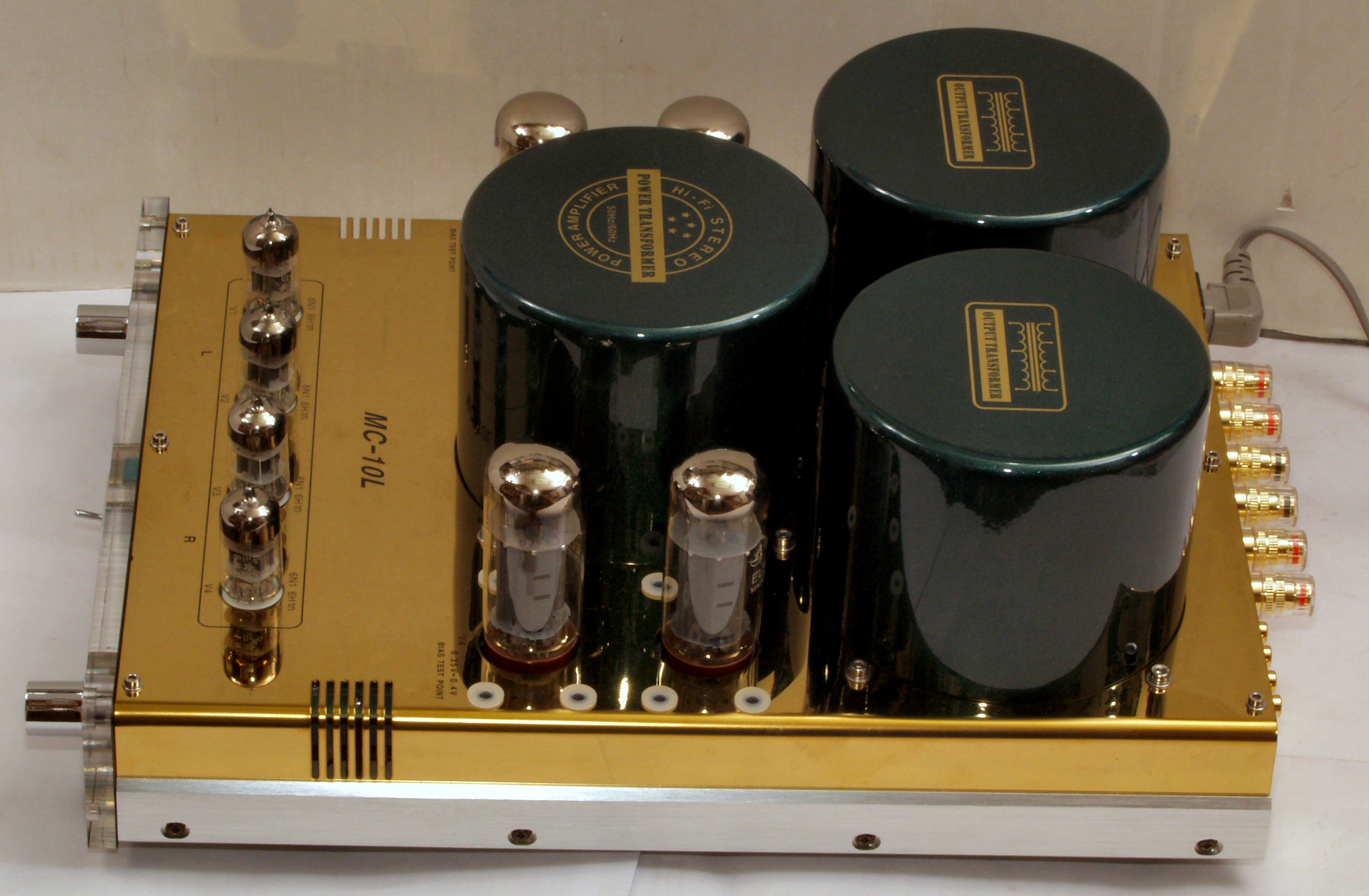

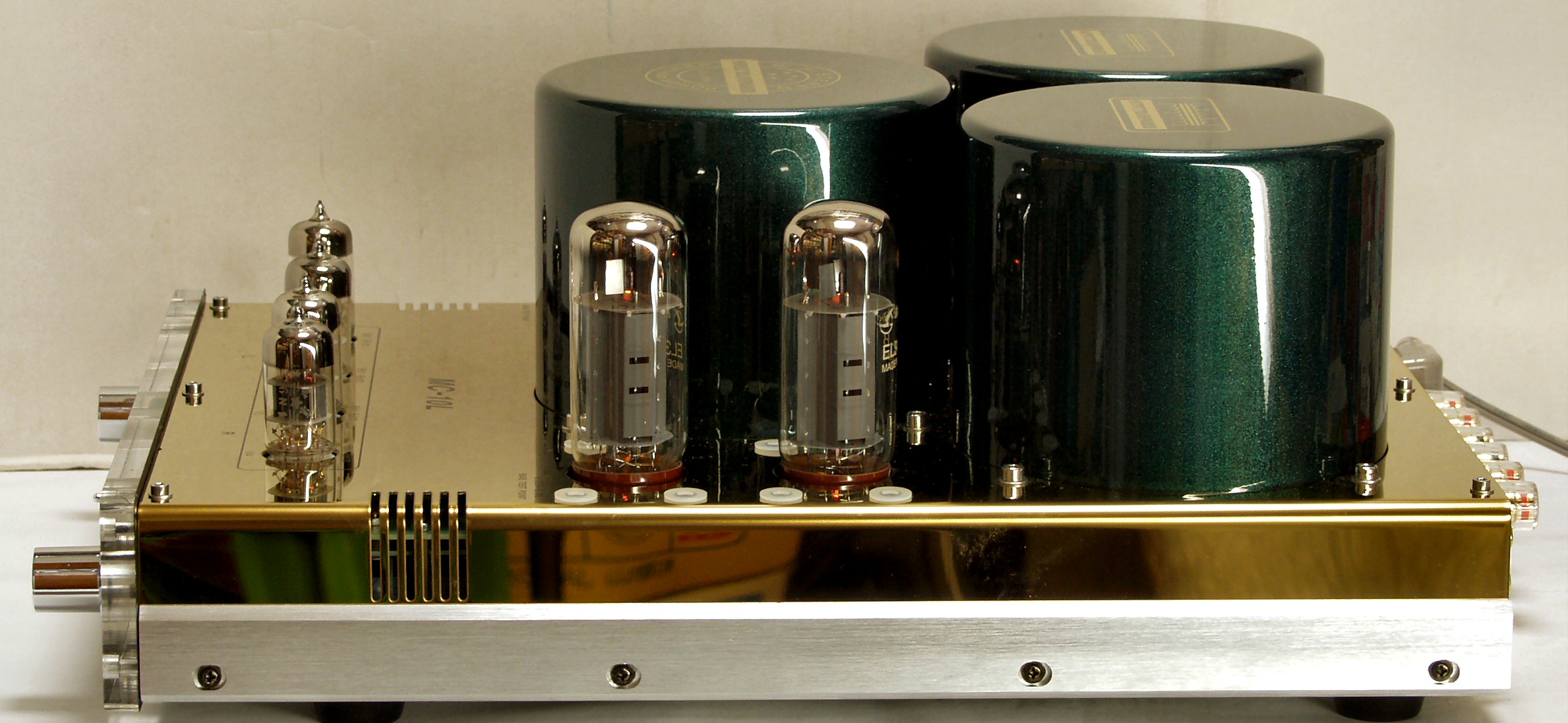

Ａ４．　点検中　横から見る

Ａ５．　点検中　横上から見る

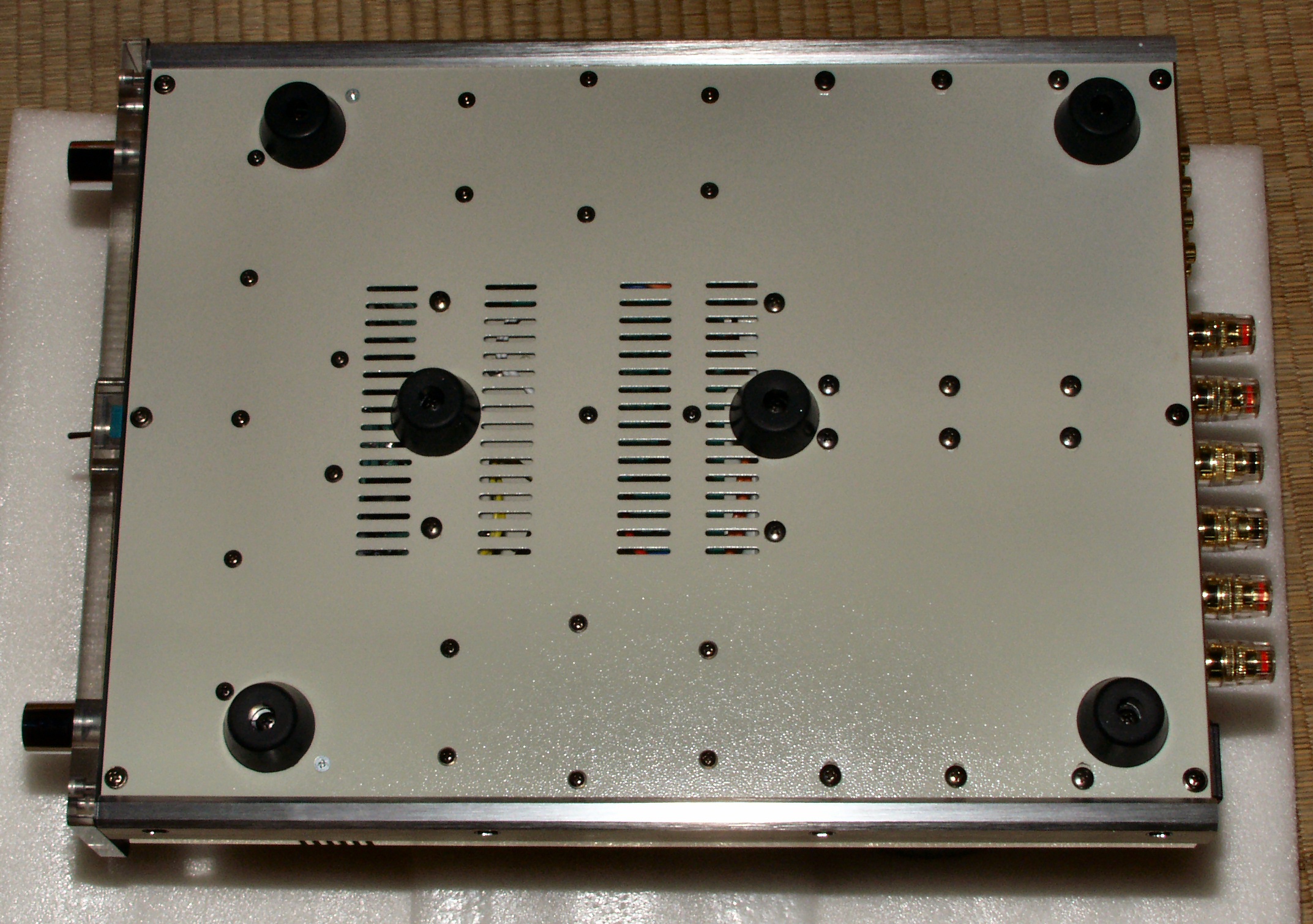

Ａ６１．　点検中　下から見る

Ａ６２．　点検中　本体を支える下クションの穴が中の２個足らない

Ａ７１．　点検中　下クションの下に電源コードが収納されている

Ａ７２．　点検中　入れ方が悪い

Ａ８．　点検中　カバーを取り上から見る

Ａ９．　点検中　出力トランス、セクション巻きに成っている、２次巻き線が２パラから２セクション？？

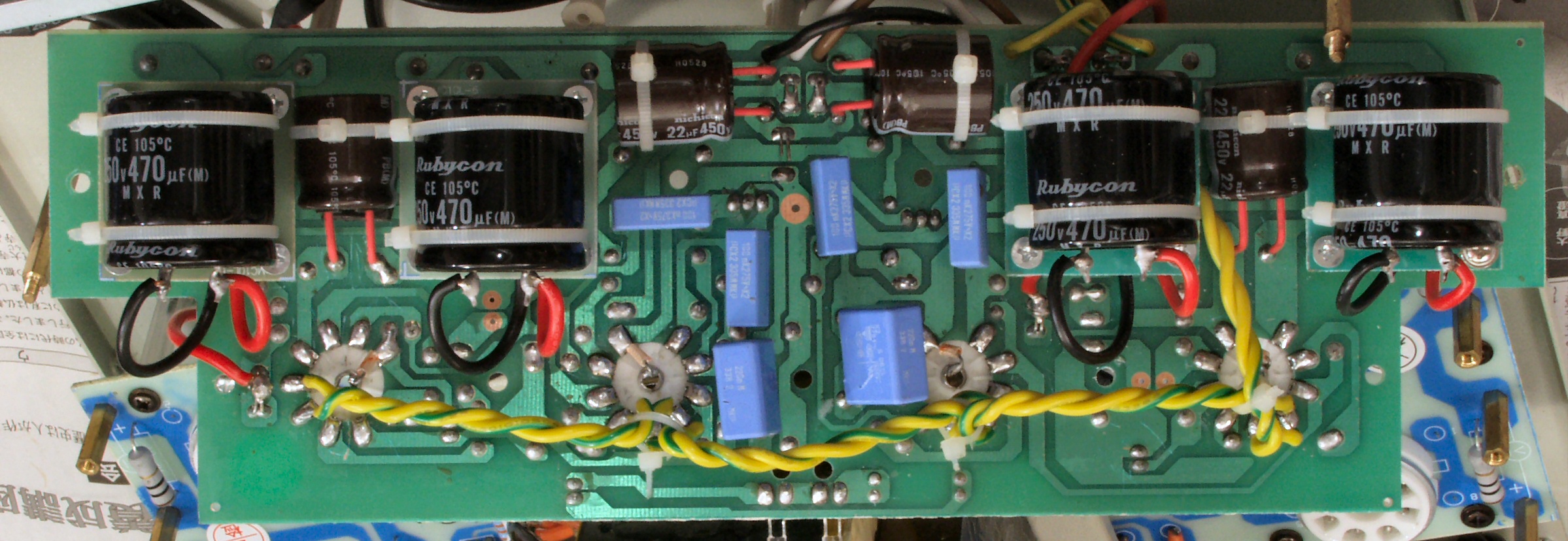

Ｃ．修理状況。 Ｃ１１．　修理前　ＡＭＰ基板

Ｃ１２．　修理中　ＡＭＰ基板　基板止めネジが短絡事故を起こします！　絶縁ワッシャを使用した。

Ｃ１３．　修理中　ＡＭＰ基板　基板止めネジが短絡事故を起こします！　絶縁ワッシャを使用した。

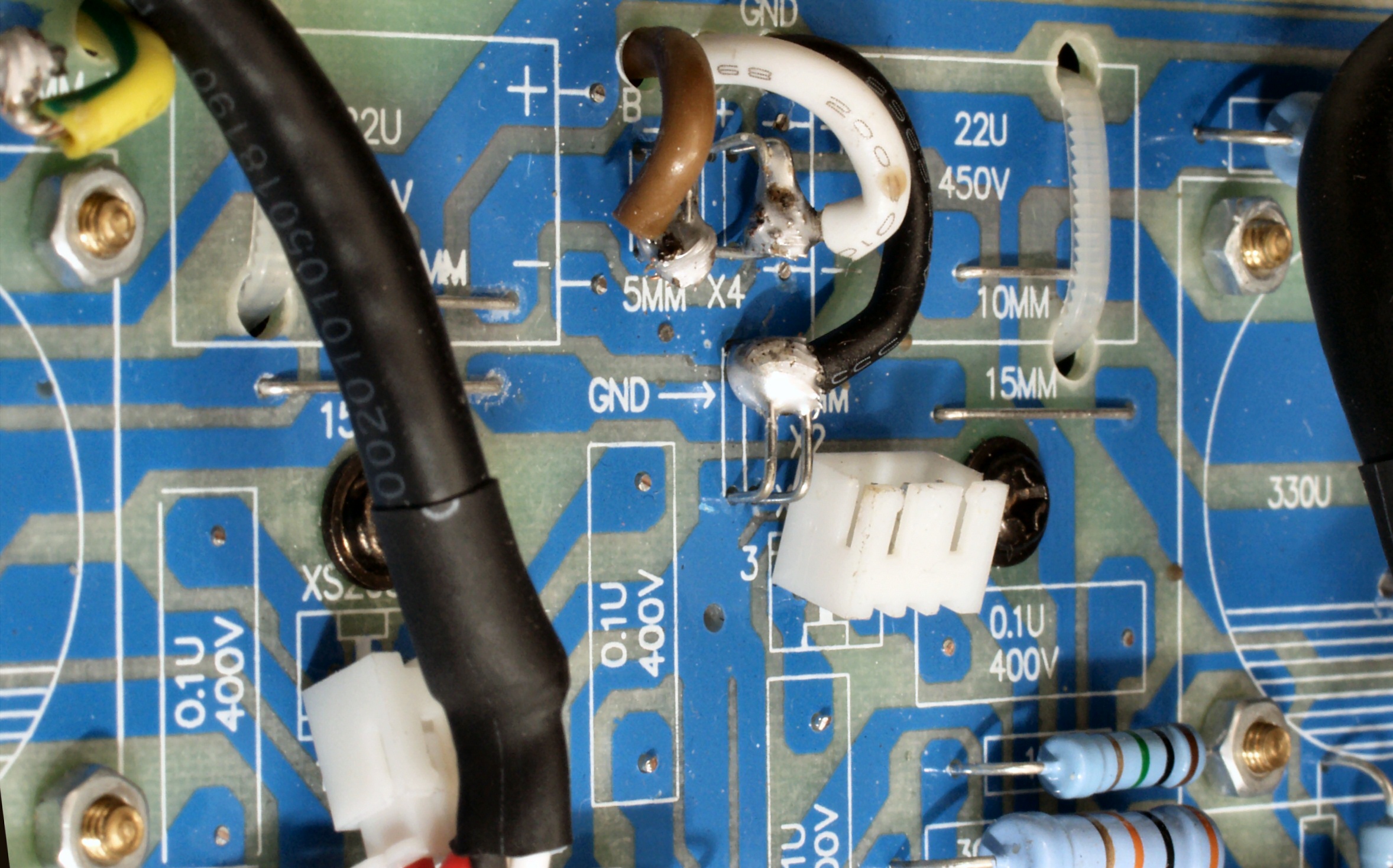

Ｃ２１．修理前　ＡＭＰ基板　半田不良ｹ所　「ＧＮＤ→」のライン　と上ラインは２００Ｖの電圧差！

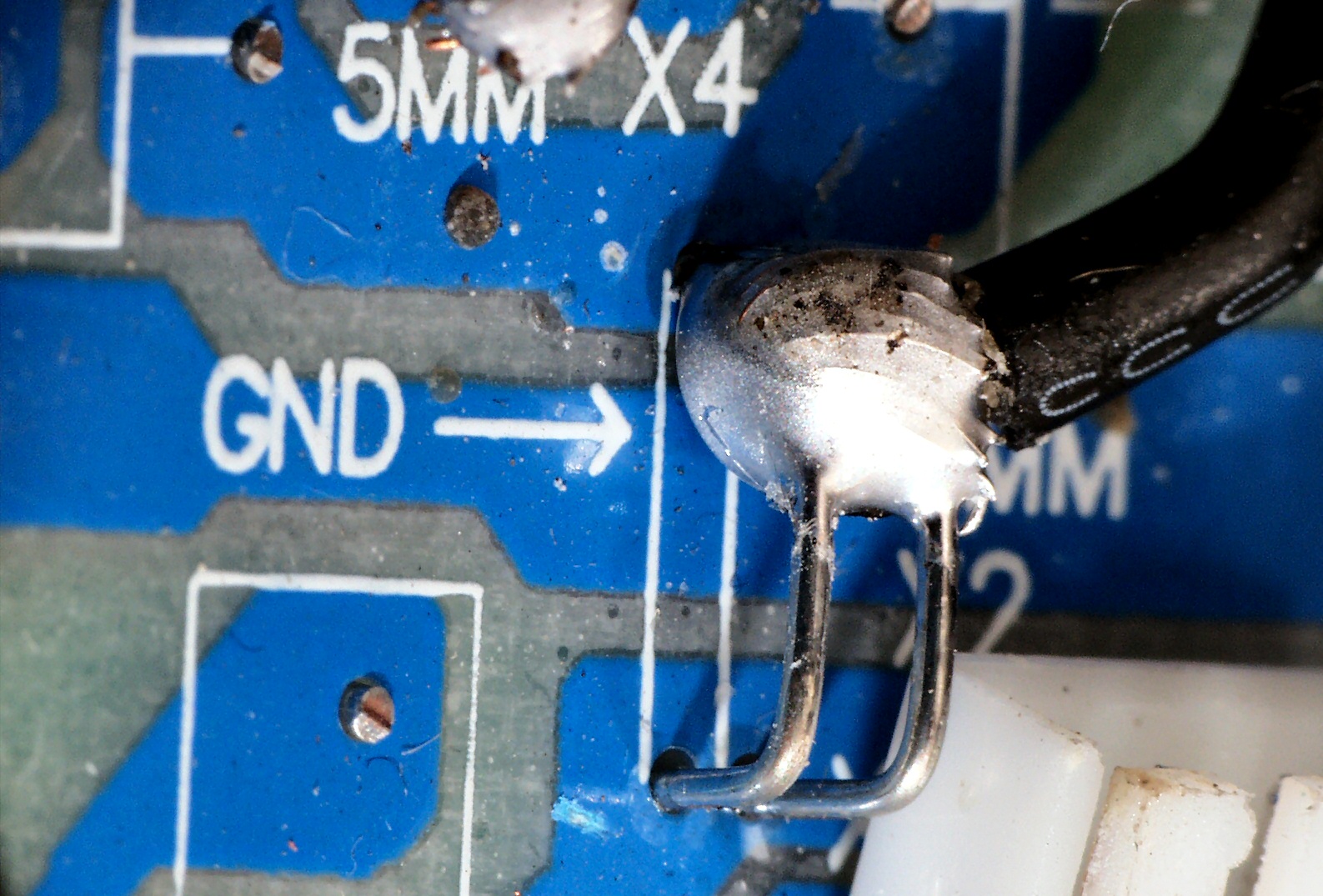

Ｃ２２．　修理前　ＡＭＰ基板　半田不良ｹ所の拡大

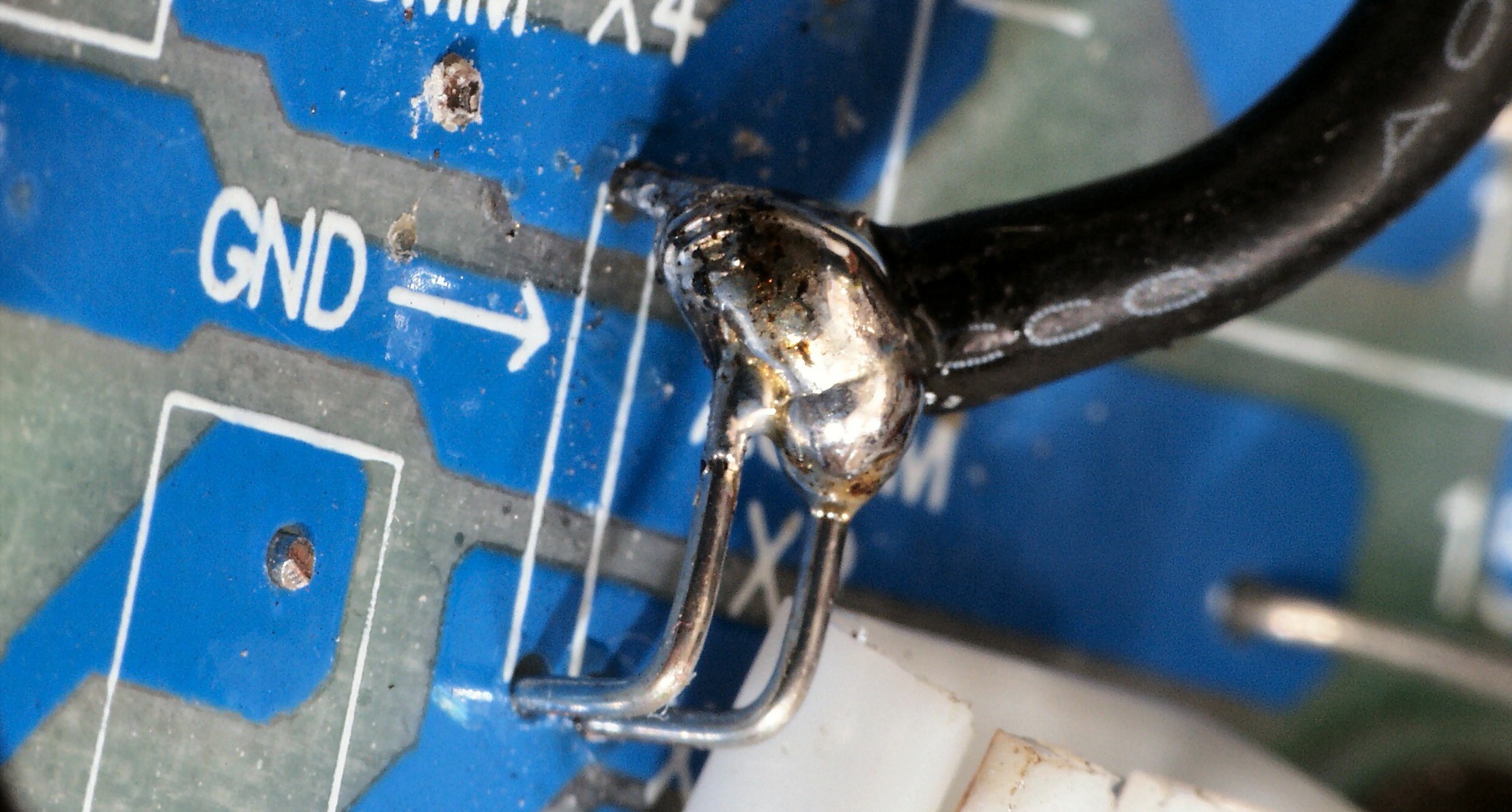

Ｃ２３．　修理後　　ＡＭＰ基板、「ＧＮＤ」ラインから浮かす。

Ｃ２４．　修理中　ＡＭＰ基板裏

Ｔ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 。 Ｔ１．　付属出力真空管　ＥＬ３４−Ｂ。 　　　　　相互コンダクタンス＝１１０００μmho。 　　　　　　　　　　　　「Ｅｐ＝２６５Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７０ｍＡ」（１９６０／１９６２ナショナル真空管ハンドブックより）

Ｔ１１．　付属１本目ＥＬ３４−Ｂ測定。　Ｇｍ＝１１５００μmho、ＩＰ＝６６．５ｍＡ。 　　　　　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」

Ｔ１２．　付属２本目ＥＬ３４−Ｂ測定。　Ｇｍ＝１０５００μmho、ＩＰ＝５７．９ｍＡ。 　　　　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」

Ｔ１３．　付属３本目ＥＬ３４−Ｂ測定。　Ｇｍ＝１１０００μmho、ＩＰ＝６２．１ｍＡ。 　　　　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」

Ｔ１４．　付属４本目ＥＬ３４−Ｂ測定。　Ｇｍ＝１１４００μmho、ＩＰ＝６０．８ｍＡ 　　　　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．５Ｖ」

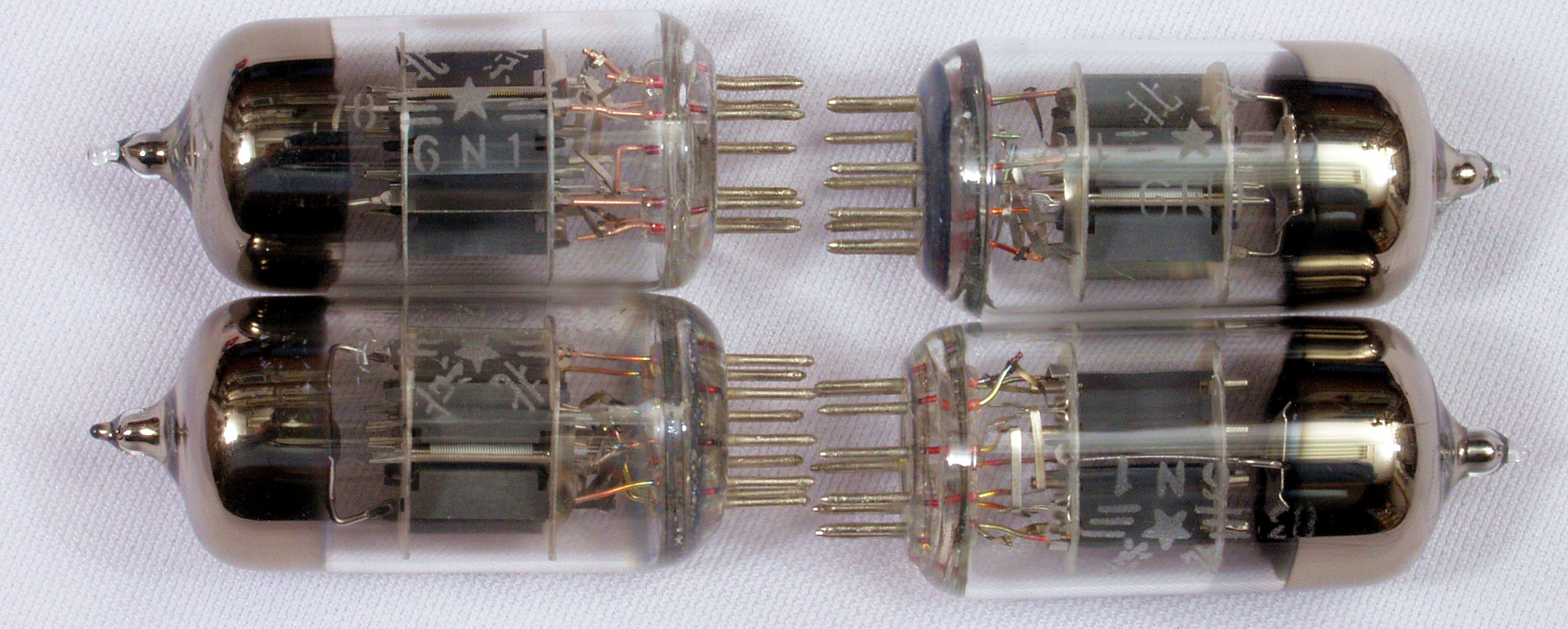

Ｔ２．　付属前段増幅真空管測定。 　　　　　　　　　６Ｎ１「ＥＣＣ８５、６ＡＱ８」、フレームグリッド構造双三極管。 　　　　　　　　　相互コンダクタンス＝６１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ、Ｉｐ＝１０ｍＡ」（Ｐｈｉｌｉｐｓ）

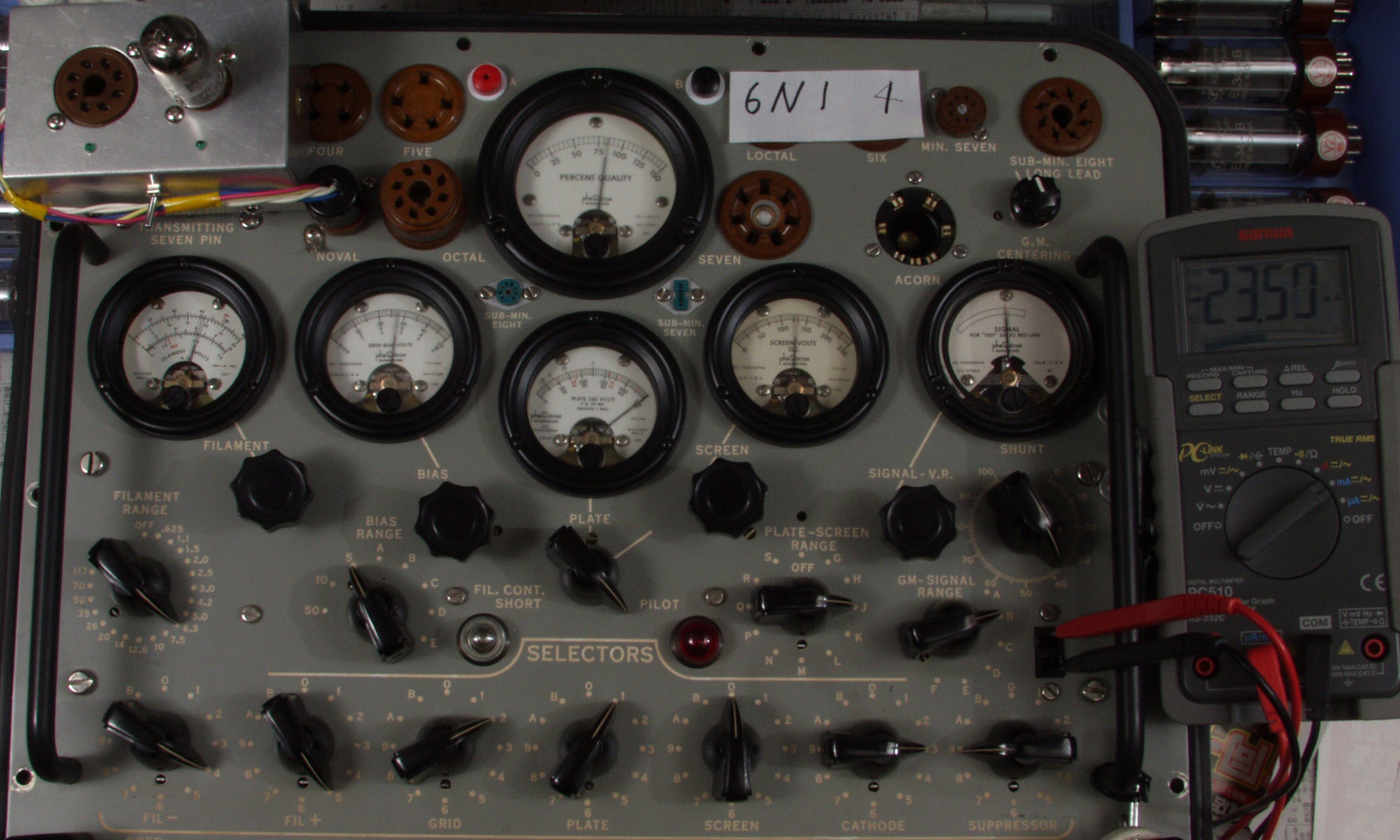

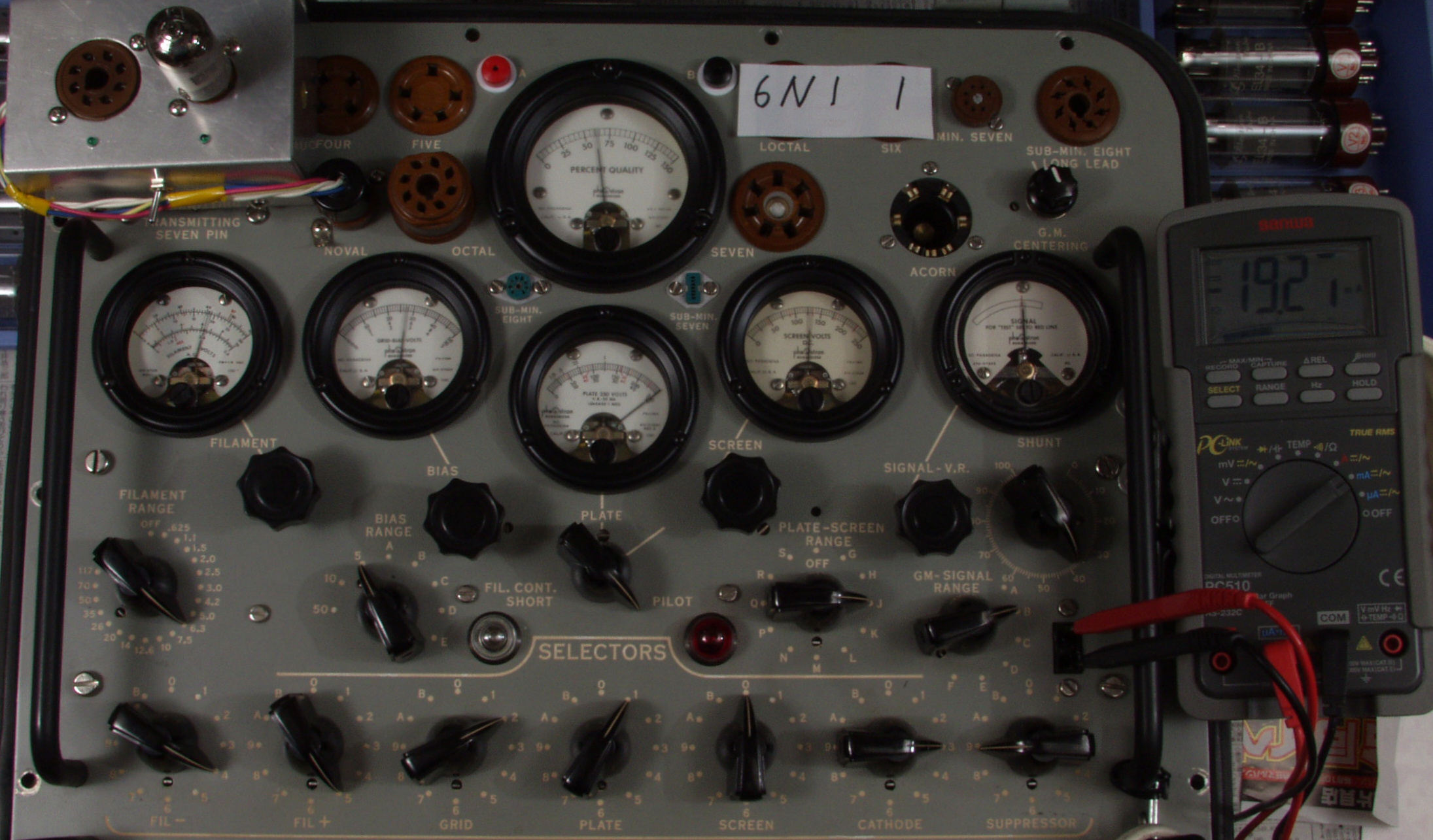

Ｔ２１１．　６Ｎ１付属１本目ユニット１測定。　Ｇｍ＝６２００μmho、ＩＰ＝１９．２ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

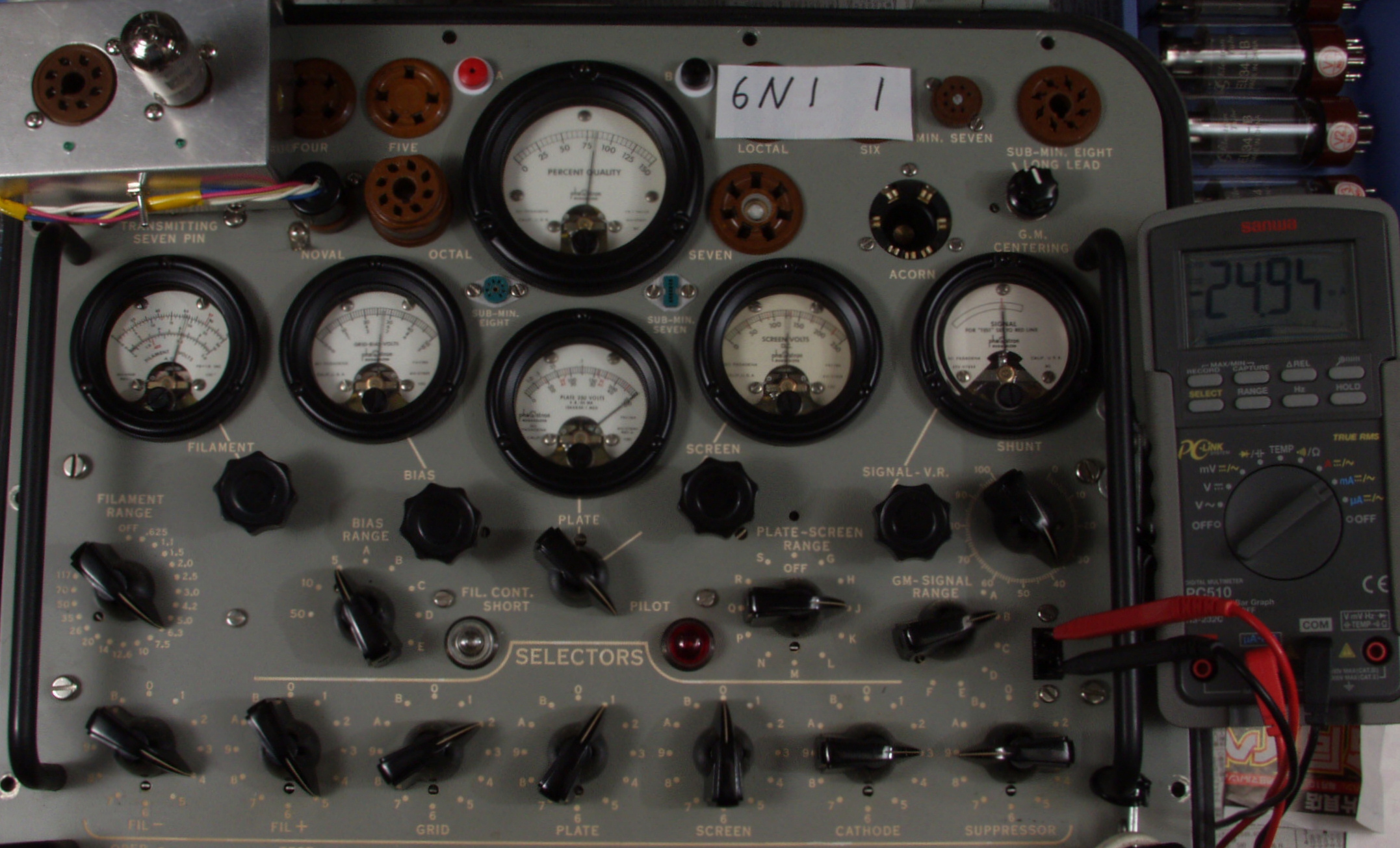

Ｔ２１２．　６Ｎ１付属１本目ユニット２測定。　Ｇｍ＝８３００μmho、ＩＰ＝２４．９ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

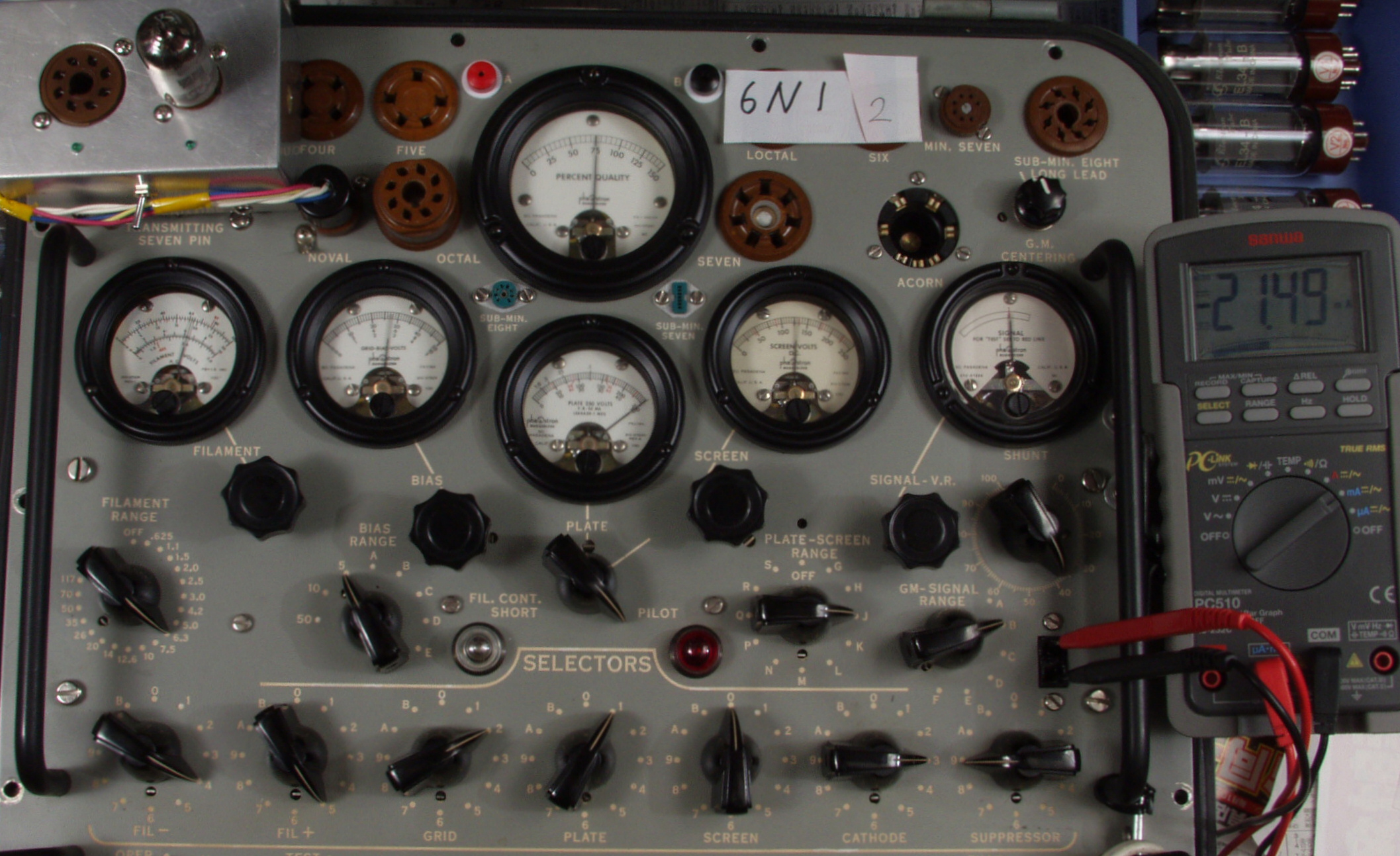

Ｔ２２１．　６Ｎ１付属２本目ユニット１測定。　Ｇｍ＝７５００μmho、ＩＰ＝２１．５ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｔ２２２．　６Ｎ１付属２本目ユニット２測定。　Ｇｍ＝７５００μmho、ＩＰ＝２０．４ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

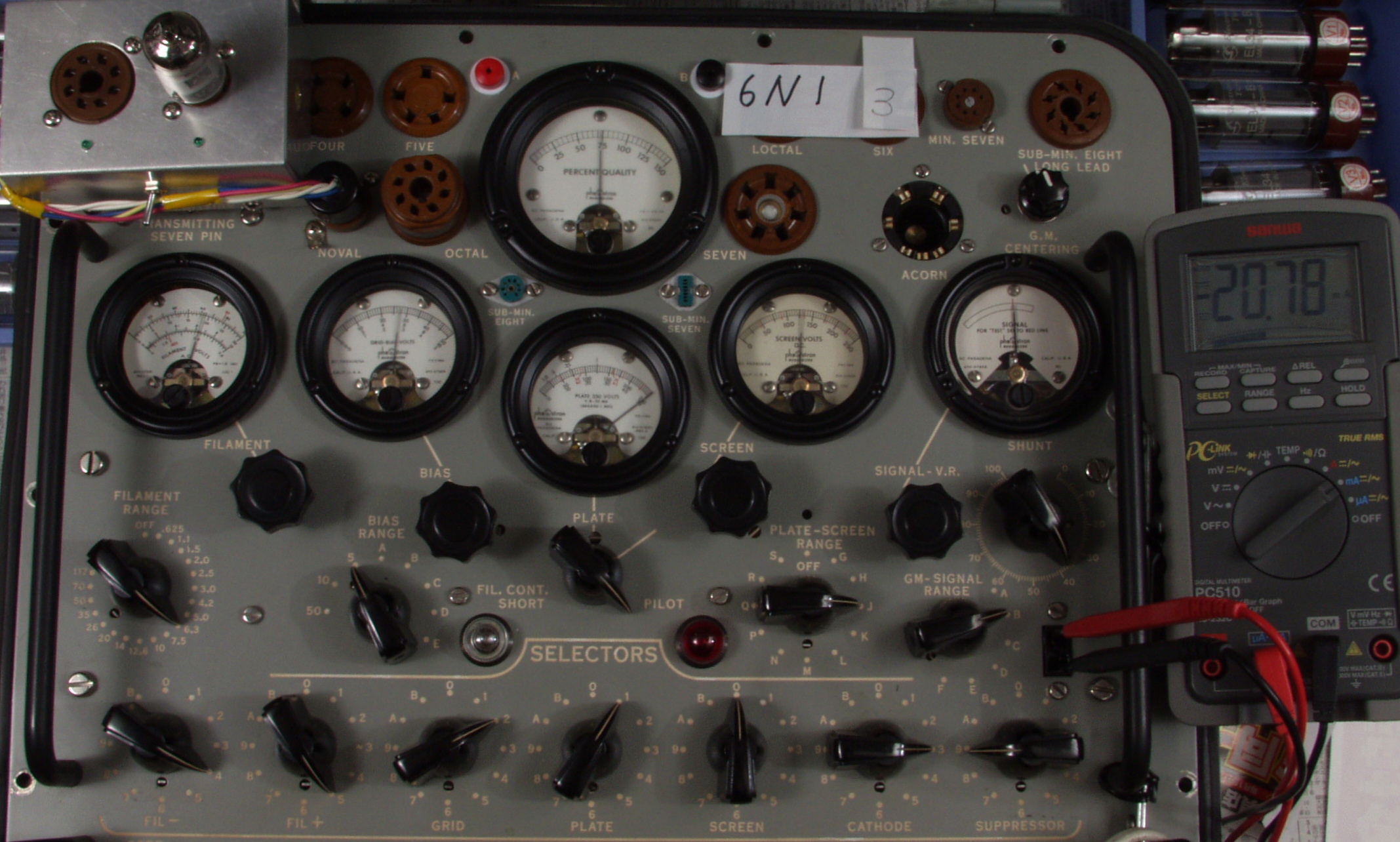

Ｔ２３１．　６Ｎ１付属３本目ユニット１測定。　Ｇｍ＝７２００μmho、ＩＰ＝２０．８ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｔ２３２．　６Ｎ１付属３本目ユニット２測定。　Ｇｍ＝７５００μmho、ＩＰ＝２１．３ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｔ２４１．　６Ｎ１付属４本目ユニット１測定。　Ｇｍ＝８１００μmho、ＩＰ＝２３．５ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｔ２４２．　６Ｎ１付属４本目ユニット２測定。　Ｇｍ＝８４００μmho、ＩＰ＝２３．４ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｔ４．　手持ちＳｖｅｔｌａｎａ　「６Ｎ１Ｐ」２本。 　　　　　　　　６Ｎ１Ｐ「ＥＣＣ８５、６ＡＱ８」、フレームグリッド構造双三極管。 　　　　　　　　　相互コンダクタンス＝６１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ、Ｉｐ＝１０ｍＡ」（Ｐｈｉｌｉｐｓ）

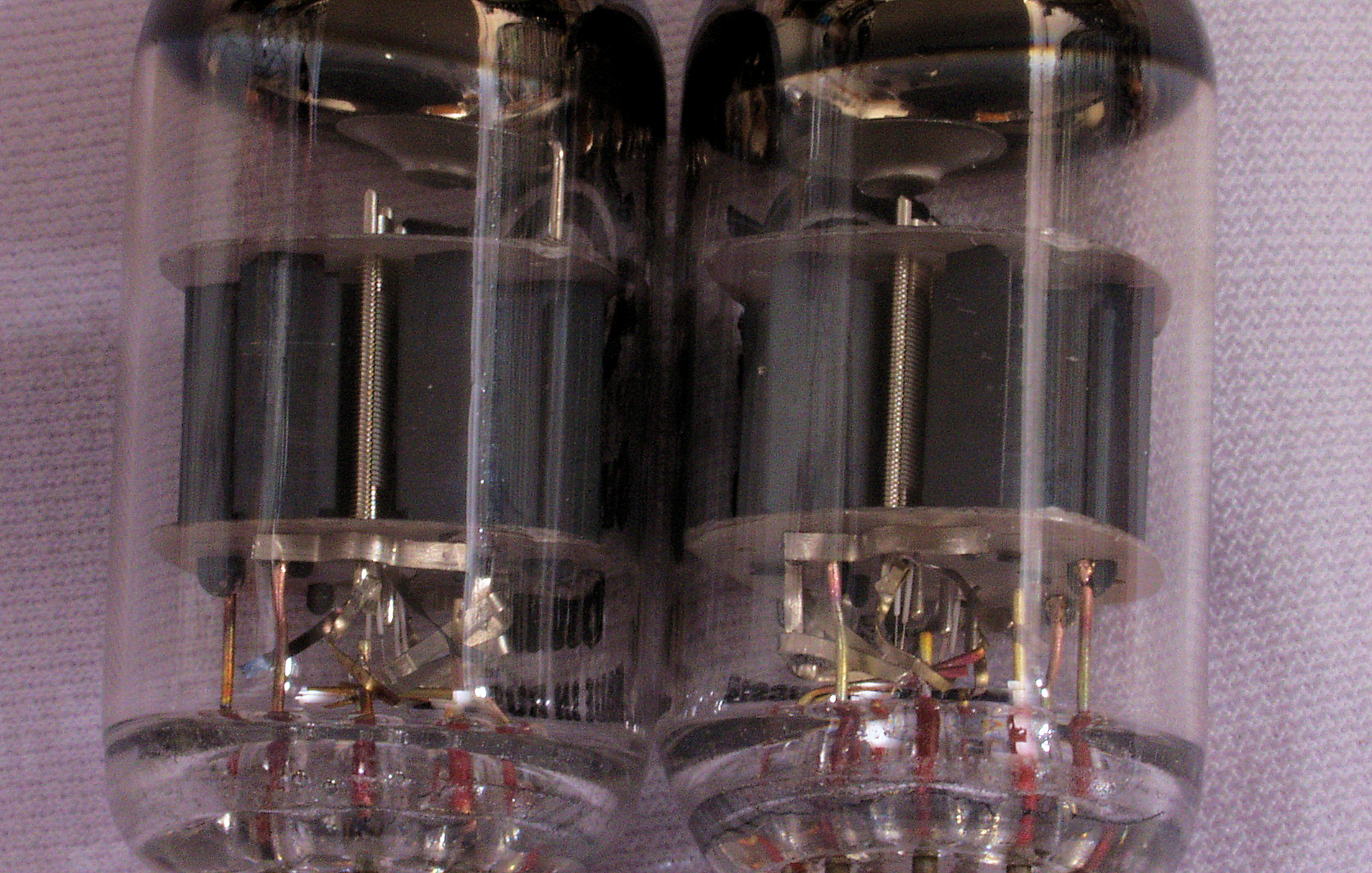

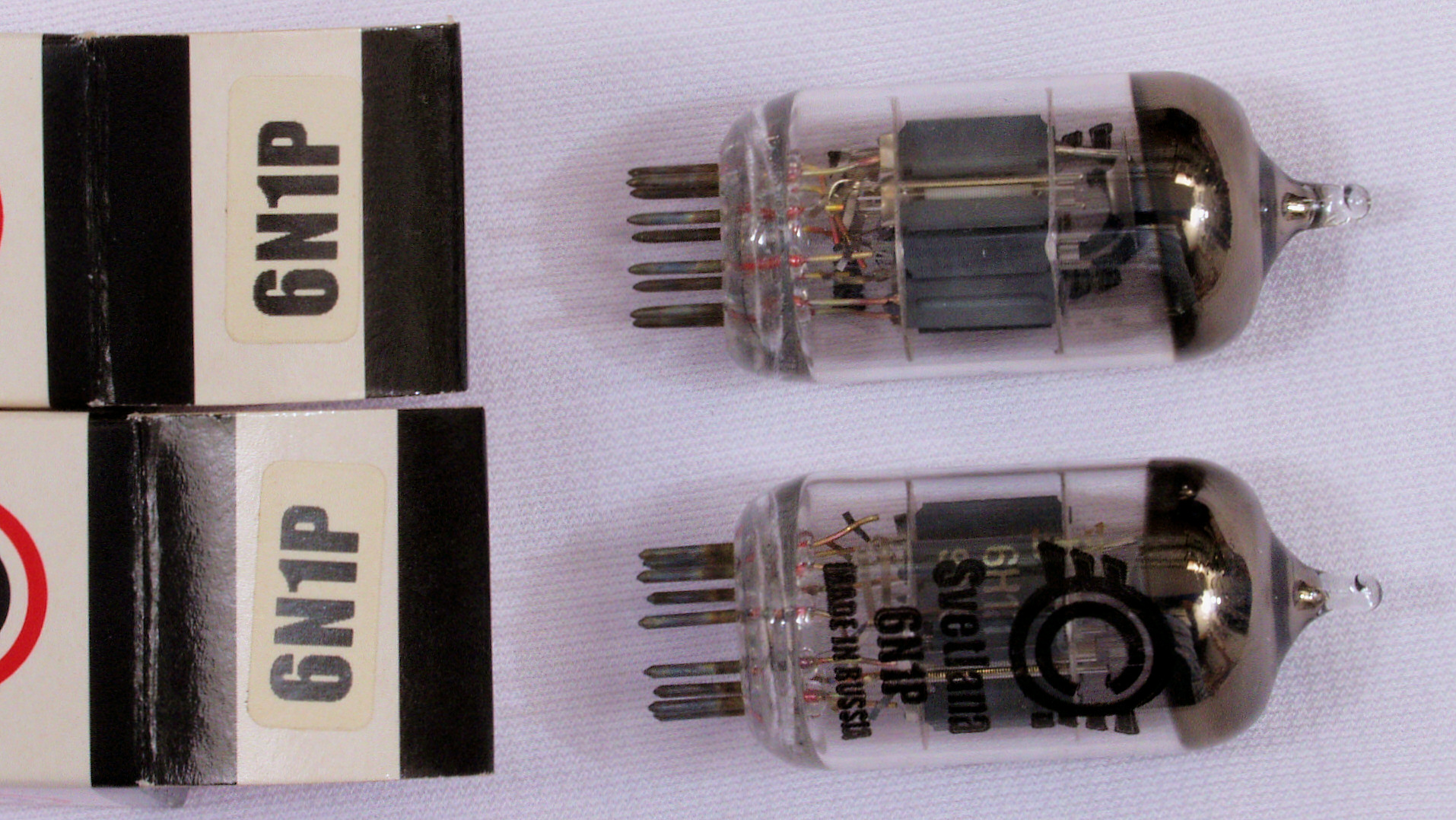

Ｔ４０１．　Ｓｖｅｔｌａｎａ　「６Ｎ１Ｐ」、フレームグリット採用。

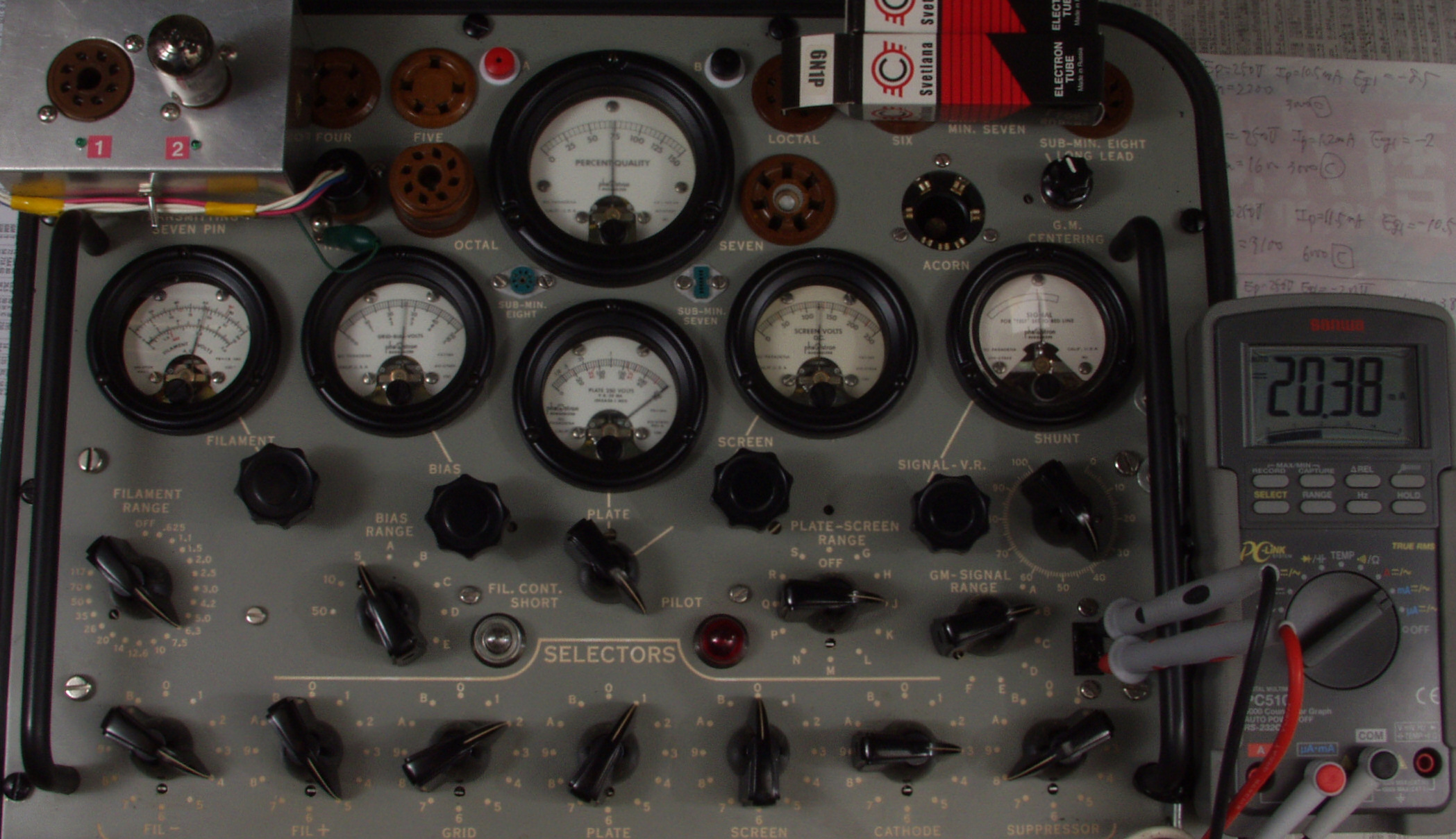

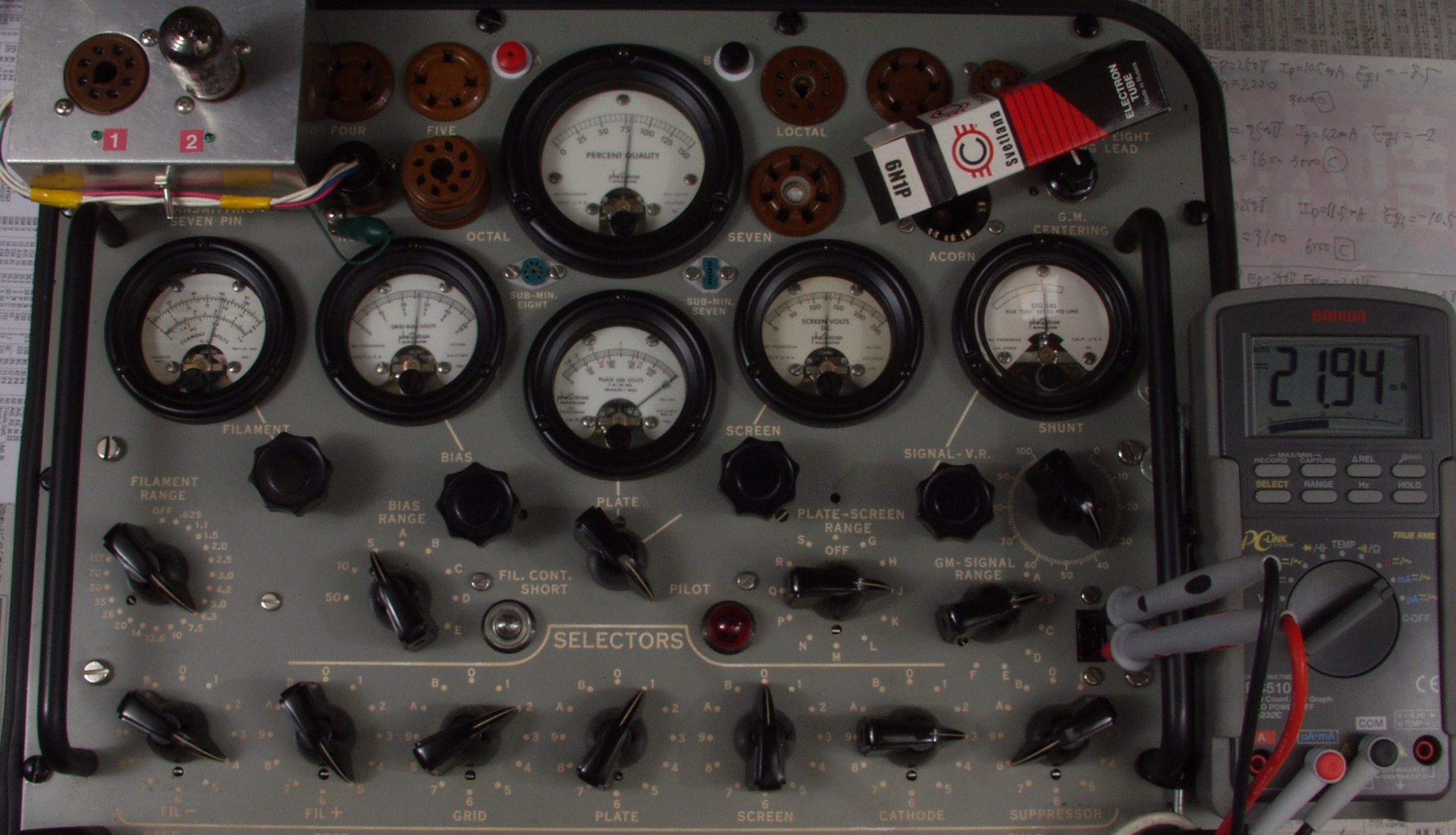

Ｔ４１１．　手持ち「６Ｎ１Ｐ」１本目ユニット１測定。　Ｇｍ＝８２００μmho、ＩＰ＝２２．６ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｔ４１２．　手持ち「６Ｎ１Ｐ」１本目ユニット２測定。　Ｇｍ＝８１００μmho、ＩＰ＝２１．９ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

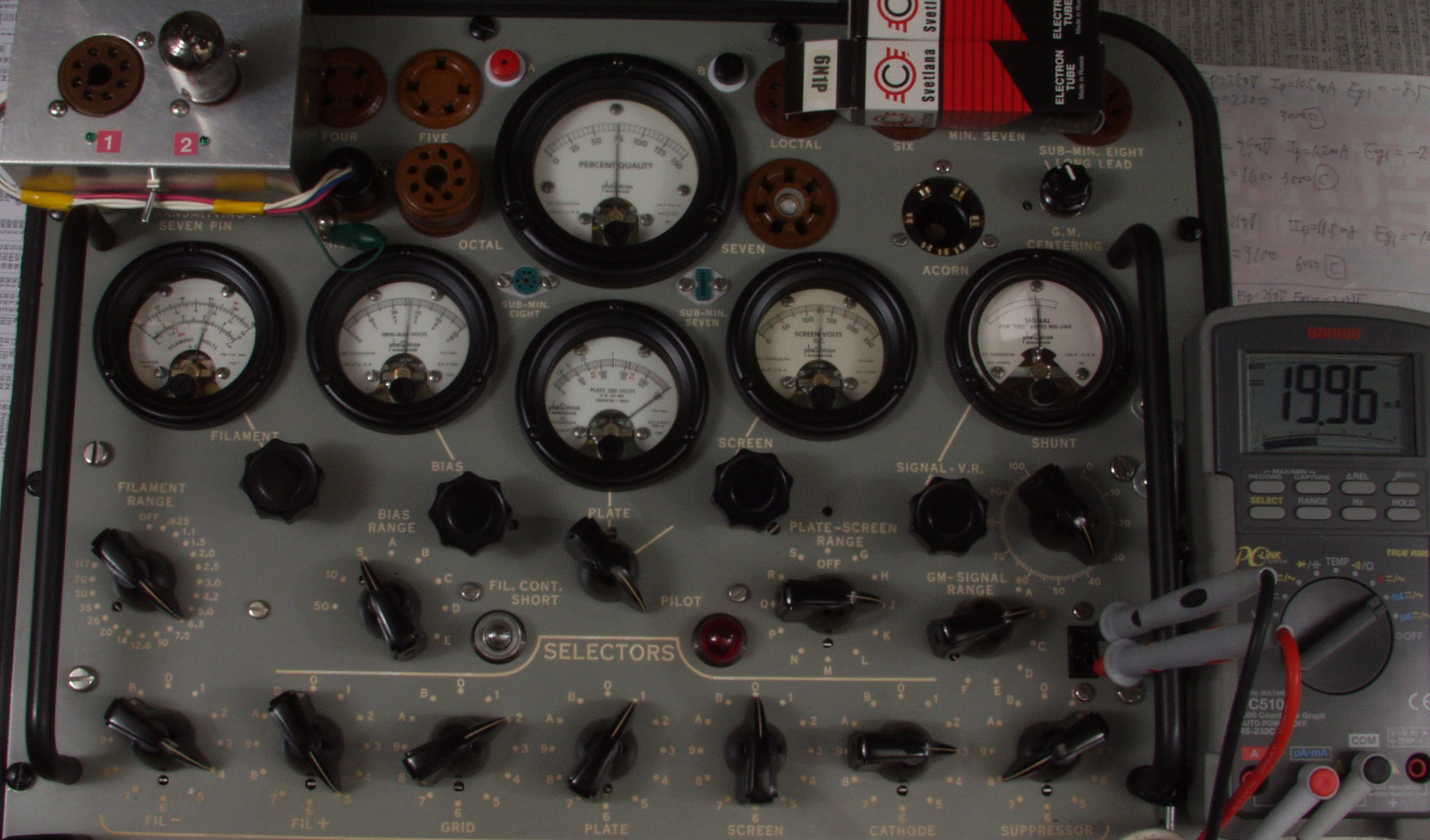

Ｔ４２１．　手持ち「６Ｎ１Ｐ」２本目ユニット１測定。　Ｇｍ＝７５００μmho、ＩＰ＝２０．０ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｔ４２２．　手持ち「６Ｎ１Ｐ」２本目ユニット２測定。　Ｇｍ＝７５００μmho、ＩＰ＝２０．４ｍＡ。 　　　　　　　　　　　　　　　　　　１５０００μmhoレンジで測定「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２．７Ｖ」

Ｄ．　中国「雅琴社」。　ＭＣ−１０Ｌ　仕様

ＭＣ−１０Ｌ 　OUTPOWER　５２W。 　出力インピーダンス　４Ω ８Ω。 　FREQUENCY　RESPONSE　２０Hｚ-６０Hz　、Distortion　２％。 　input　Impedance　２０ｋΩ、input sensivity 300mV、S/N Ratio ８５ｄB。 　入力端子 TAPE,DVD,CD,Tuner。 　Vacuum Tube ６Ｎ１×４ ,EL３４Ｂ×４。 　dimension 460×314×175。 　Weight 16.9kgs。 　Power-supply voltage １００V。
